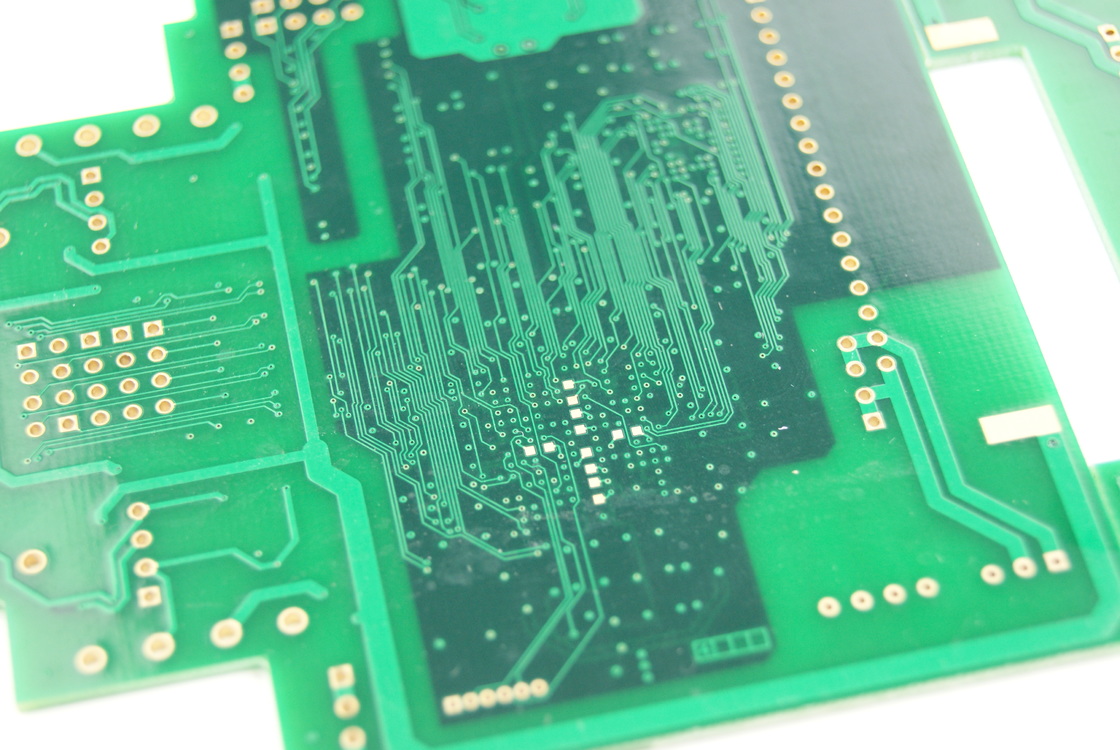

Papan PCB Multilayer Standar IPC-A-610 D dengan Fitur Perakitan Melalui Lubang dan Teknologi Pemasangan Permukaan

Papan PCB Multilayer Standar IPC-A-610 D dengan Fitur Perakitan Melalui Lubang dan Teknologi Pemasangan Permukaan

Hubungi Kami
Minta Kutipan
Rincian produk
Number Of Layers:
5
Solder Mask Color:
Green
Surface Mount Technology:
Yes
Soldermask:
Green
Lead Time:
5-7 Working Days
Borad Thickness:
1.6mm
Type Of Assembly:
SMT, Thru-hole
Pcb Standard:
IPC-A-610 D
Syarat Pembayaran & Pengiriman
Deskripsi Produk

Deskripsi produk:

Multilayer PCB Board adalah komponen elektronik mutakhir yang penting untuk perangkat elektronik berkinerja tinggi.PCB ini menawarkan fungsionalitas canggih dan keandalan yang cocok untuk berbagai aplikasi.

Sesuai dengan standar IPC-A-610 D, Multilayer Circuit Board ini memenuhi persyaratan kualitas yang ketat, memastikan kinerja dan daya tahan yang optimal.Kepatuhan terhadap standar industri menjamin tingkat konsistensi dan kompatibilitas yang tinggi dengan berbagai sistem elektronik.

Salah satu fitur utama dari PCB ini adalah yang mengesankan Min. Trace / Space dari 4mil / 4mil Spesifikasi ini memungkinkan rute yang efisien dari sinyal dan daya di seluruh papan,meningkatkan kinerja keseluruhan dan integritas sinyalUkuran jejak dan ruang yang tepat membuat PCB ini ideal untuk aplikasi yang membutuhkan desain sirkuit yang rumit dan komponen kepadatan tinggi.

Dirancang untuk mendukung Surface Mount Technology (SMT), Multilayer PCB Board ini memfasilitasi perakitan komponen elektronik yang efisien.SMT memungkinkan pengelasan komponen langsung ke permukaan papan, merampingkan proses manufaktur dan mengurangi biaya produksi secara keseluruhan.Kompatibilitas dengan SMT membuat PCB ini pilihan yang ideal untuk perangkat elektronik modern yang membutuhkan desain kompak dan kepadatan komponen yang tinggi.

Selain itu, Multilayer PCB Board memiliki Soldermask Hijau yang bersemangat, memberikan manfaat fungsional dan estetika.Soldermask tidak hanya melindungi papan dari faktor lingkungan dan jembatan solder tetapi juga meningkatkan daya tarik visual papanGreen Soldermask menambahkan finishing profesional ke PCB, membuatnya cocok untuk berbagai aplikasi industri dan konsumen.

Dibandingkan dengan PCB 16 Lapisan dan PCB 12 Lapisan, konfigurasi 5 lapis mencapai keseimbangan antara kompleksitas dan efisiensi biaya.Sementara 16 Lapisan PCB menawarkan jumlah lapisan yang lebih tinggi untuk desain yang rumit, dan PCB 12 Lapisan menyediakan jalan tengah,PCB 5-lapisan tetap menjadi pilihan populer untuk aplikasi yang membutuhkan jumlah lapisan yang cukup tanpa kompleksitas dan biaya tambahan yang terkait dengan jumlah lapisan yang lebih tinggi.

Kesimpulannya, Multilayer PCB Board adalah komponen elektronik yang serbaguna dan dapat diandalkan yang memenuhi standar industri yang tinggi dan menawarkan fitur canggih untuk berbagai aplikasi.Dengan konfigurasi 5 lapisan, kepatuhan IPC-A-610 D, 4mil/4mil Min. Trace/Space, dukungan untuk Surface Mount Technology, dan Green Soldermask,PCB ini adalah pilihan yang sangat baik untuk desainer elektronik dan produsen yang mencari solusi kinerja tinggi.


Fitur:

  • Nama produk: Multilayer PCB Board
  • Fitur: 100% E-test
  • Topeng Solder: Hijau
  • Waktu Pelaksanaan: 5-7 Hari Kerja
  • Soldermask: Hijau
  • Perbaikan permukaan: HASL

Parameter teknis:

Warna topeng solder Hijau
Ketebalan Tembaga 1 oz, 2 oz
Jenis Perhimpunan SMT, Through-hole
Perbaikan permukaan HASL
Teknologi Pemasangan Permukaan Ya, aku tahu.
Menghitung 6 Lapisan
Inti FR4 Core
Waktu Pelaksanaan 5-7 Hari Kerja
Standar PCB IPC-A-610 D
Ketebalan papan 1.6mm

Aplikasi:

Kesempatan dan skenario aplikasi produk untuk multilayer PCB board:

Multilayer PCB Board adalah produk serbaguna yang cocok untuk berbagai aplikasi karena desain canggih dan komponen berkualitas tinggi.Dengan topeng pengemasan warna hijau dan ketebalan papan 1.6mm, produk ini sangat ideal untuk berbagai perangkat elektronik dan sistem yang membutuhkan papan sirkuit yang andal dan efisien.

Salah satu skenario aplikasi utama untuk Multilayer PCB Board adalah dalam pembuatan PCB 12 Lapisan.Desain canggih dari papan cetak multilayer memungkinkan sirkuit yang rumit dan kepadatan komponen yang tinggi, membuatnya sempurna untuk perangkat elektronik yang kompleks seperti smartphone, komputer, dan peralatan industri.

Selain itu, Multilayer PCB Board sangat cocok untuk aplikasi yang membutuhkan 14 Lapisan PCB.membuatnya cocok untuk perangkat elektronik berkinerja tinggi yang beroperasi di lingkungan yang menuntut.

Dengan waktu 5-7 hari kerja, Multilayer PCB Board adalah pilihan yang dapat diandalkan bagi produsen dan desainer yang membutuhkan waktu penyelesaian yang cepat tanpa mengorbankan kualitas.Apakah itu untuk prototipe produk baru atau produksi massal, produk ini menawarkan fleksibilitas dan kinerja yang dibutuhkan untuk memenuhi tenggat waktu yang ketat.


Pengaturan:

Layanan kustomisasi produk untuk 16 lapisan multilayer PCB:

Tipe Perhimpunan: SMT, Through-hole

Perbaikan permukaan: HASL

Fitur: 100% E-test

Warna topeng solder: Hijau

Waktu Pelaksanaan: 5-7 Hari Kerja


Dukungan dan Layanan:

Produk Multilayer PCB Board dilengkapi dengan Dukungan dan Layanan Teknis Produk yang komprehensif untuk membantu pelanggan memaksimalkan kinerja dan fungsi papan PCB mereka.Tim ahli kami tersedia untuk memberikan panduan tentang instalasi produk, pemecahan masalah, dan kustomisasi untuk memenuhi persyaratan khusus. Selain itu kami menawarkan layanan pemeliharaan untuk memastikan keandalan jangka panjang papan PCB,termasuk pemeriksaan berkala dan peningkatan sesuai kebutuhanPelanggan dapat mengandalkan tim dukungan teknis kami untuk mengatasi pertanyaan atau masalah dengan cepat dan efektif, sehingga meningkatkan pengalaman dan kepuasan pengguna secara keseluruhan.
