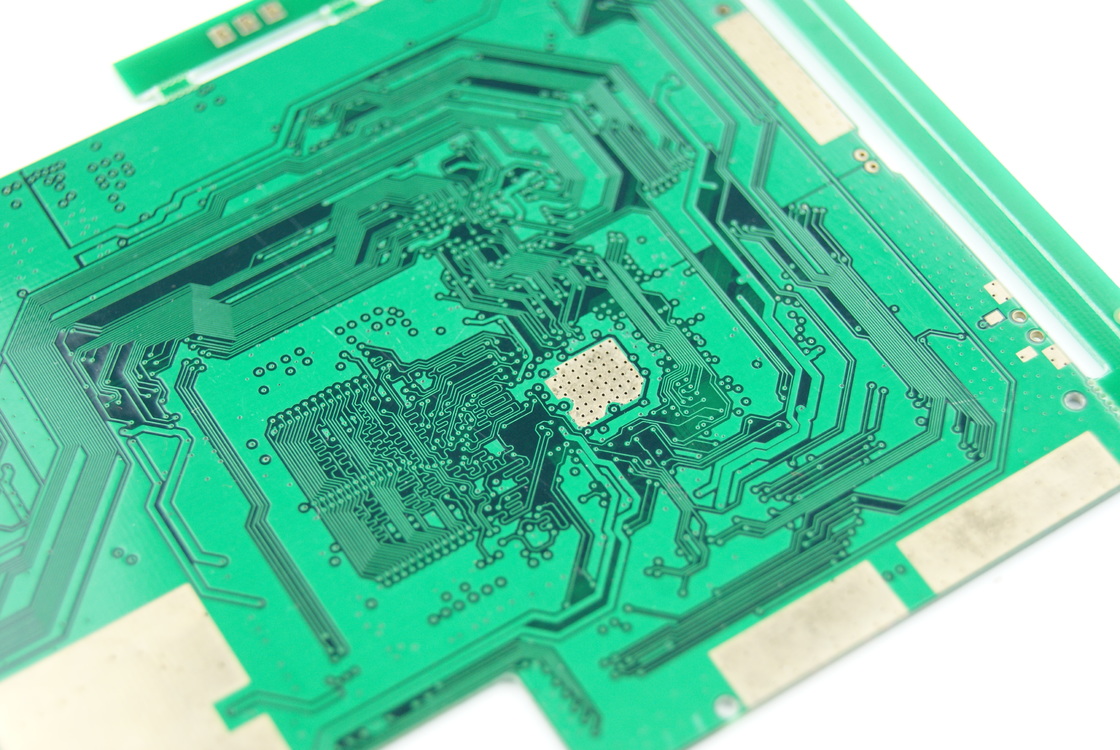

Multilayer PCB Board adalah komponen elektronik berkualitas tinggi yang dirancang dengan 18 lapisan PCB untuk memenuhi tuntutan desain dan aplikasi sirkuit yang kompleks.Dengan konstruksi dan fiturnya yang canggih, Multilayer PWB ini adalah komponen penting untuk berbagai perangkat elektronik dan sistem.
Salah satu atribut utama dari multilayer PCB Board adalah pilihan ketebalan tembaga 1oz dan 2oz. ketebalan tembaga memainkan peran penting dalam memastikan konduktivitas dan daya tahan PCB,membuatnya cocok untuk berbagai aplikasi elektronikApakah Anda membutuhkan ketebalan tembaga standar atau pilihan konduktivitas yang lebih tinggi, PCB Multilayer ini dapat memenuhi kebutuhan spesifik Anda.
Dalam hal Lead Time, Multilayer PCB Board menawarkan turnaround cepat dengan lead time 5-7 Hari Kerja.memungkinkan Anda untuk melanjutkan proyek Anda tanpa penundaanWaktu pengiriman yang efisien membuat PCB Multilayer ini menjadi pilihan ideal untuk proyek dan aplikasi yang sensitif terhadap waktu.
Multilayer PCB Board dilengkapi dengan Green Solder Mask yang bersemangat yang tidak hanya meningkatkan daya tarik visual PCB tetapi juga memberikan perlindungan terhadap faktor lingkungan dan kontaminan.Green Solder Mask adalah fitur standar dari PCB Multilayer ini, menambahkan finishing profesional untuk desain elektronik Anda.
Fitur lain yang menonjol dari Multilayer PCB Board adalah kemampuan 100% E-test.Pengujian yang ketat ini memastikan keandalan dan fungsi PCB dengan mendeteksi kemungkinan cacat atau masalah sebelum produk akhir dikirimkanDengan fitur 100% E-test, Anda dapat mempercayai kualitas dan kinerja PCB Multilayer ini untuk proyek elektronik Anda.
Multilayer PCB Board memenuhi standar IPC-A-610 D, yang merupakan standar kualitas yang diakui secara luas untuk perakitan elektronik.Kepatuhan terhadap standar industri ini memastikan bahwa PCB Multilayer memenuhi kriteria kinerja, keandalan, dan keamanan, menjadikannya pilihan yang handal untuk berbagai aplikasi elektronik.
Kesimpulannya, Multilayer PCB Board adalah komponen yang serbaguna dan dapat diandalkan yang menawarkan fitur dan spesifikasi canggih untuk memenuhi persyaratan desain elektronik yang kompleks.Apakah Anda membutuhkan ketebalan tembaga yang tinggi, waktu pengiriman cepat, masker solder yang bersemangat, kemampuan uji E, atau kepatuhan dengan standar industri, PCB Multilayer ini dirancang untuk memberikan kinerja dan kualitas yang luar biasa untuk proyek Anda.
Fitur | 100% E-test |
Teknologi Pemasangan Permukaan | Ya, aku tahu. |
Soldermask | Hijau |
Waktu Pelaksanaan | 5-7 Hari Kerja |
Ketebalan papan | 1.6mm |
Topeng Solder | Hijau |
Inti | FR4 Core |
Jenis Perhimpunan | SMT, Through-hole |
Menghitung | 6 Lapisan |
Ketebalan Tembaga | 1oz 2oz |
Multilayer PCB Board adalah komponen serbaguna dan penting dalam industri elektronik,menawarkan berbagai kesempatan dan skenario aplikasi produk karena karakteristik dan spesifikasi uniknya.
Dengan minimum jejak / ruang 4mil / 4mil, Multilayer Printed Circuit Board ini cocok untuk aplikasi kepadatan tinggi di mana desain sirkuit yang rumit diperlukan.Kepatuhan terhadap PCB Standard IPC-A-610 D memastikan standar kualitas dan keandalan tertinggi dipenuhi, membuatnya ideal untuk sistem misi-kritis.
Salah satu fitur utama dari PCB Multilayer ini adalah kemampuan uji E 100%, memberikan pengujian menyeluruh untuk setiap lapisan untuk menjamin kinerja dan fungsionalitas yang optimal.Hal ini membuatnya pilihan yang disukai untuk aplikasi di mana keandalan adalah yang terpenting, seperti kedirgantaraan, peralatan medis, dan telekomunikasi.
Dengan kemampuan untuk mendukung Surface Mount Technology (SMT) dan Through-Hole assembly, Multilayer PCB ini menawarkan fleksibilitas dalam proses desain dan manufaktur.Apakah itu untuk elektronik konsumen yang kompak atau peralatan industri yang kuat, PCB ini dapat mengakomodasi berbagai metode perakitan untuk memenuhi kebutuhan produk yang berbeda.
Dengan 5 lapisnya, PCB Multilayer ini mencapai keseimbangan antara kompleksitas dan efisiensi biaya, membuatnya cocok untuk berbagai aplikasi.Dari perangkat elektronik yang kompleks yang membutuhkan beberapa lapisan sinyal hingga desain yang lebih sederhana yang mendapat manfaat dari peningkatan integritas sinyal, PCB ini dapat memenuhi kebutuhan proyek yang berbeda.
Apakah untuk mengembangkan gadget elektronik mutakhir, merancang sistem kontrol yang canggih, atau membuat prototipe perangkat IoT inovatif, Multilayer PCB Board adalah pilihan yang dapat diandalkan.Kompatibilitasnya dengan 16 Lapisan PCB dan 10 Lapisan PCB memungkinkan untuk skalabilitas dan kustomisasi, sehingga dapat beradaptasi dengan permintaan teknologi yang berkembang.
Layanan kustomisasi produk untuk multilayer PCB board:
Fitur: 100% E-test
Jumlah Lapisan: 5
Min. Trace/Space: 4mil/4mil
Warna topeng solder: Hijau
Topeng Solder: Hijau
Dukungan dan Layanan Teknis Produk kami untuk Papan PCB Multilayer meliputi:
- Bantuan ahli dengan pemasangan dan pengaturan produk
- Panduan pemecahan masalah untuk masalah teknis
- Menyediakan dokumentasi produk dan manual yang relevan
- Menawarkan sesi pelatihan untuk menggunakan Multilayer PCB Board secara efisien
- Pembaruan dan peningkatan produk terus menerus
- Layanan dukungan garansi dan perbaikan
