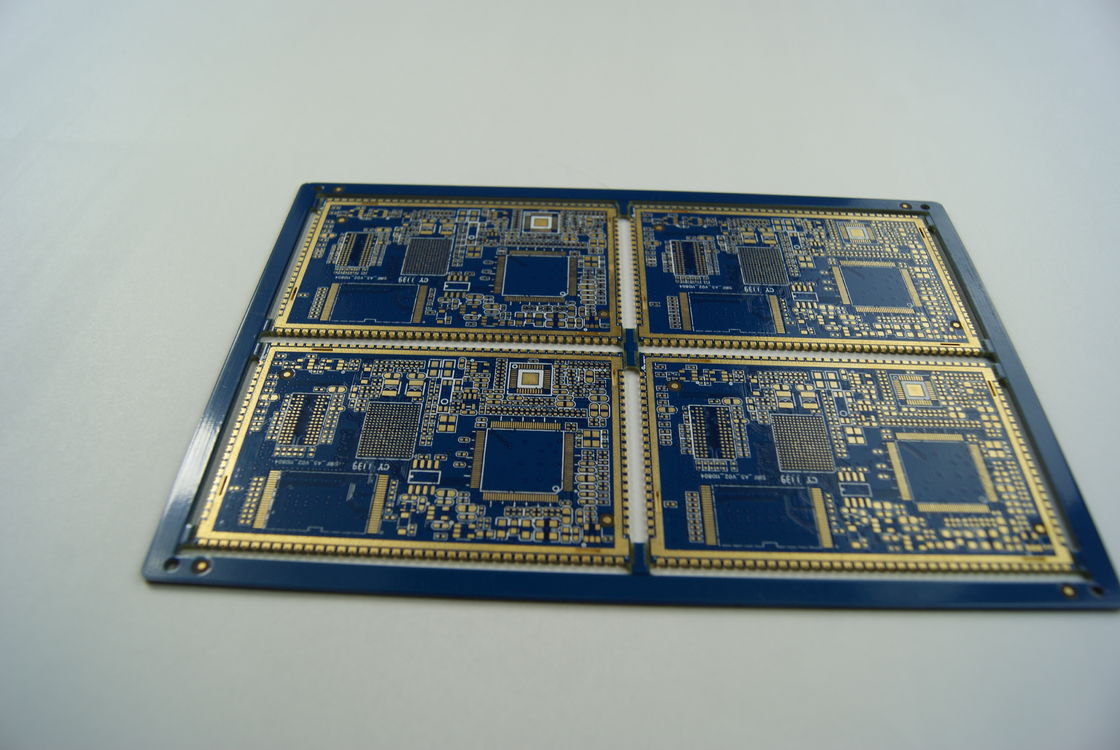

Immersion Silver PCB Multilayer Circuit Board Dengan Max. Ukuran Besar 600mm*1200mm

Deskripsi Produk:

Papan PCB Multilayer merupakan kemajuan signifikan dalam industri komponen elektronik, menawarkan kinerja dan fungsionalitas superior untuk berbagai macam aplikasi. Inti dari elektronik modern, papan ini dirancang untuk memenuhi persyaratan ketat dari sirkuit kompleks dan tata letak komponen yang padat. PCB Multilayer banyak digunakan di berbagai industri termasuk telekomunikasi, perangkat medis, peralatan pertahanan, dan elektronik konsumen, karena kemampuannya untuk memberikan transmisi sinyal berkualitas tinggi dan daya tahan dalam bentuk yang ringkas.

Papan PCB Multilayer kami dibuat dengan rekayasa presisi untuk memastikan bahwa setiap lapisan papan sejajar sempurna dan terikat dengan aman. Proses konstruksi yang cermat ini memungkinkan pembuatan sirkuit yang lebih kompleks pada satu papan, yang tidak mungkin dilakukan dengan PCB satu lapis. Desain multilayer juga meningkatkan sifat listrik papan dengan mengurangi interferensi elektromagnetik (EMI), sehingga meningkatkan integritas sinyal dan distribusi daya.

Setiap Papan Cetak Multilayer diproduksi dengan ukuran lubang minimum 0,2mm. Detail halus ini memungkinkan penyertaan lebih banyak komponen dalam ruang yang lebih kecil, yang sangat penting untuk miniaturisasi perangkat elektronik. Lubang dibor dengan presisi untuk memastikan komponen dapat dipasang secara akurat, yang penting untuk keandalan dan fungsi papan.

Ketebalan tembaga pada papan kami berkisar dari 0,5oz hingga 6oz, memberikan fleksibilitas bagi desainer untuk memilih berat yang sesuai untuk aplikasi spesifik mereka. Berat tembaga distandarisasi pada 12OZ, yang menjamin kualitas yang konsisten di semua papan. Konsistensi ini sangat penting untuk menjaga kinerja papan, terutama dalam hal manajemen termal dan kapasitas pembawa arus.

Ketebalan keseluruhan Papan PCB Multilayer dapat bervariasi dari 0,2mm hingga 6,0mm. Rentang ini memungkinkan adaptabilitas dalam hal kekakuan papan dan kendala ruang di dalam perangkat. Papan yang lebih tipis ideal untuk aplikasi fleksibel, sementara papan yang lebih tebal menawarkan lebih banyak dukungan untuk komponen yang lebih berat. Terlepas dari ketebalannya, semua papan dibuat untuk menahan tekanan penggunaan sehari-hari dan siklus termal yang terjadi selama pengoperasian perangkat elektronik.

Untuk memastikan tingkat perlindungan tertinggi selama pengiriman dan penanganan, setiap Papan PCB Multilayer dikemas dalam kemasan vakum dengan kotak karton. Metode pengemasan ini dipilih secara khusus untuk mencegah kelembaban dan kontaminan lingkungan merusak kualitas papan. Segel vakum melindungi komponen halus dan permukaan tembaga dari oksidasi, sementara kotak karton yang kokoh memberikan perlindungan yang kuat terhadap kerusakan fisik selama transit.

Papan PCB Multilayer kami tidak hanya dirancang untuk kinerja tetapi juga untuk kemudahan perakitan. Toleransi manufaktur yang presisi dan bahan berkualitas tinggi yang digunakan dalam konstruksi papan memastikan bahwa papan tersebut dapat dengan mudah diintegrasikan ke dalam sistem elektronik apa pun. Papan kompatibel dengan teknologi through-hole dan surface-mount (SMT), memberikan fleksibilitas untuk berbagai proses perakitan.

Sebagai kesimpulan, Papan PCB Multilayer kami adalah bukti komitmen kami terhadap kualitas dan inovasi. Dengan fitur-fitur yang mencakup ukuran lubang minimum 0,2mm, rentang ketebalan tembaga 0,5oz hingga 6oz, berat tembaga standar 12OZ, dan rentang ketebalan 0,2mm hingga 6,0mm, papan ini siap memenuhi tuntutan proyek elektronik yang paling menantang. Pengemasan yang cermat dalam kemasan vakum dengan kotak karton memastikan papan tiba dalam kondisi prima, siap untuk digunakan segera. Baik untuk aplikasi digital berkecepatan tinggi, sirkuit RF, atau sistem berdaya tinggi, Papan Cetak Multilayer kami adalah pilihan yang andal bagi para insinyur dan desainer yang mencari solusi komponen elektronik terbaik.

Fitur:

• Nama Produk: Papan PCB Multilayer
• Finishing Permukaan yang Tersedia: HASL, Emas Imersi, Timah Imersi, Perak Imersi, Gold Finger, OSP
• Berat Tembaga: 12OZ
• Ketebalan Tembaga: 0,5oz-6oz
• Teknologi Surface Mount: Ya
• Ukuran Panel Maks.: 600mm*1200mm
• Juga dikenal sebagai Multilayer PWB
• Mampu mendukung konstruksi PCB 18 Lapisan

Parameter Teknis:

Aplikasi:

Papan Sirkuit Cetak Multilayer (PCB) adalah komponen canggih dan penting dalam elektronik modern, yang dirancang untuk mengakomodasi sirkuit yang kompleks dan terbatas ruang. Dengan ukuran panel maksimum 600mm*1200mm, PCB ini ideal untuk berbagai macam aplikasi di mana desain sirkuit besar diperlukan. Rentang ketebalan 0,2mm-6,0mm memungkinkan fleksibilitas dalam desain, mengakomodasi berbagai ketinggian komponen dan memberikan integritas struktural yang diperlukan untuk penggunaan yang berbeda.

Papan Sirkuit Multilayer umumnya digunakan dalam elektronik berkinerja tinggi di mana banyak sirkuit harus ada dalam jarak dekat. Industri seperti kedirgantaraan, pertahanan, medis, dan telekomunikasi sering menggunakan PCB 10 Lapisan untuk memenuhi persyaratan ketat mereka untuk keandalan dan kinerja dalam kondisi ekstrem. Ukuran yang lebih besar dan jumlah lapisan yang meningkat memfasilitasi perutean yang kompleks dan penyertaan fitur tambahan seperti pelindung RF dan heatsink.

Pengemasan untuk PCB ini mencakup kemasan vakum dengan kotak karton untuk memastikan papan terlindungi dari kelembaban dan kerusakan fisik selama transit. Hal ini sangat penting untuk papan dengan perawatan permukaan yang sensitif. Berbicara tentang permukaan, Papan PCB Multilayer hadir dengan berbagai pilihan finishing termasuk HASL (Hot Air Solder Leveling), Emas Imersi, Timah Imersi, Perak Imersi, Gold Finger, dan OSP (Organic Solderability Preservatives). Setiap perawatan permukaan menawarkan keuntungan yang berbeda dalam hal solderabilitas, konduktivitas, dan umur simpan, menjadikannya cocok untuk skenario aplikasi yang berbeda.

Dengan kompatibilitas Teknologi Surface Mount (SMT), Papan PCB Multilayer siap untuk komponen elektronik dan proses perakitan yang paling canggih. SMT memungkinkan komponen yang lebih kecil dipasang langsung ke permukaan PCB, menghasilkan perangkat elektronik yang lebih ringkas dan efisien. Teknologi ini ideal untuk elektronik konsumen, sistem otomotif, dan perangkat IoT di mana ruang sangat terbatas dan fungsionalitas tidak boleh dikompromikan.

Sebagai kesimpulan, Papan PCB Multilayer dengan ukuran panel besar, ketebalan bervariasi, dan pilihan perawatan permukaan canggih, dikemas dengan aman untuk pengiriman, adalah pilihan yang serbaguna dan berkualitas tinggi untuk desain elektronik yang rumit. Baik untuk sistem navigasi kedirgantaraan yang canggih, perangkat medis kritis, atau proyek telekomunikasi mutakhir, Papan Sirkuit Multilayer berdiri sebagai pilar elektronik modern, mendukung fungsionalitas kompleks yang dituntut oleh dunia yang digerakkan oleh teknologi saat ini.

Kustomisasi:

Layanan kustomisasi Papan PCB Multilayer kami melayani berbagai atribut produk untuk memenuhi persyaratan spesifik Anda. Kami menawarkan berbagai pilihan finishing permukaan termasuk HASL, Emas Imersi, Timah Imersi, Perak Imersi, Gold Finger, dan OSP untuk memastikan keandalan dan umur panjang PWB Multilayer Anda. Dengan ketersediaan Teknologi Surface Mount, kami dapat merakit komponen pada PCB dengan presisi dan efisiensi.

Untuk aplikasi berdaya tinggi, PCB kami dapat disesuaikan dengan Berat Tembaga yang substansial hingga 12OZ. Selain itu, kami menyediakan berbagai pilihan Ketebalan Tembaga dari 0,5oz hingga 6oz untuk mengakomodasi kapasitas pembawa arus dan kebutuhan manajemen termal yang berbeda. Ketebalan keseluruhan PCB juga dapat disesuaikan, mulai dari 0,2mm yang ramping hingga 6,0mm yang kokoh, memastikan bahwa baik Anda bekerja dengan PCB 12 Lapisan atau PCB 20 Lapisan, produk Anda dibuat sesuai spesifikasi Anda.

Dukungan dan Layanan:

Papan PCB Multilayer dilengkapi dengan dukungan teknis dan layanan komprehensif yang dirancang untuk membantu Anda di setiap tahap siklus hidup produk. Tim insinyur ahli kami tersedia untuk memberikan panduan tentang pertimbangan desain, pemilihan material, dan optimasi tata letak untuk memastikan PCB Anda memenuhi standar kinerja tertinggi.

Dukungan teknis kami juga mencakup dokumentasi terperinci, seperti lembar data dan catatan aplikasi, yang memberikan wawasan berharga tentang penanganan, integrasi, dan pemeliharaan Papan PCB Multilayer yang tepat. Sumber daya ini terus diperbarui untuk mencerminkan praktik industri terbaru dan kemajuan teknologi.

Selain materi pendukung, kami menawarkan serangkaian layanan untuk memfasilitasi implementasi PCB kami yang lancar ke dalam proyek Anda. Layanan ini mencakup pengujian prototipe, di mana kami memvalidasi fungsionalitas dan keandalan desain PCB, serta analisis termal dan integritas sinyal untuk memastikan papan Anda berkinerja optimal di lingkungan yang dituju.

Bagi mereka yang membutuhkan dukungan tingkat produksi, layanan kami diperluas untuk mencakup bantuan perakitan, di mana kami memandu Anda melalui proses terbaik untuk perakitan papan yang efisien dan berkualitas tinggi. Kami juga menyediakan bantuan pemecahan masalah untuk dengan cepat mengatasi dan menyelesaikan masalah apa pun yang mungkin timbul selama produksi atau pengoperasian Papan PCB Multilayer.

Komitmen kami terhadap kesuksesan Anda tidak tergoyahkan, dan kami berusaha untuk memberikan layanan luar biasa yang melampaui dukungan teknis. Peningkatan berkelanjutan dan kepuasan pelanggan adalah inti dari filosofi dukungan kami, memastikan bahwa Anda menerima bantuan yang paling efektif dan terkini yang tersedia.
