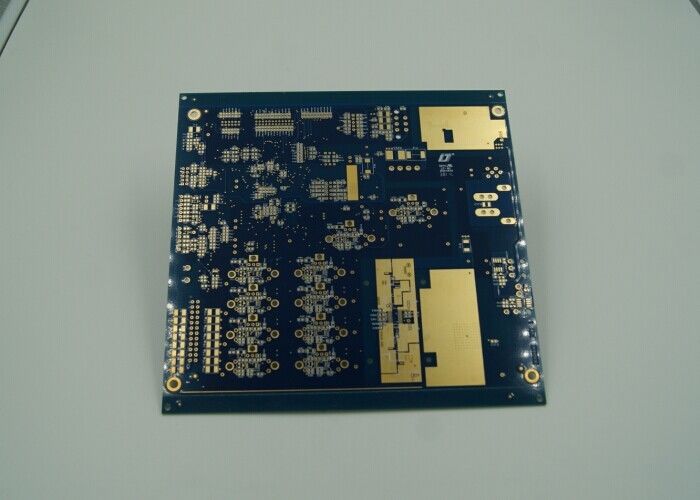

32 Layer Multiclass Impedance PCB Board untuk Proyek Berskala Besar
Multilayer PCB Board mewakili lompatan signifikan dalam teknologi papan sirkuit cetak (PCB), menawarkan kinerja dan keandalan yang ditingkatkan untuk berbagai aplikasi elektronik.Dengan ukuran panel maksimum 600mm*1200mm, produk ini dirancang untuk mengakomodasi sirkuit besar dan kompleks, menjadikannya pilihan ideal untuk industri yang menuntut integrasi skala besar dan operasi kecepatan tinggi.
Multilayer Printed Board kami tersedia dengan sejumlah lapisan mulai dari 4 hingga 32, yang memungkinkan untuk memenuhi berbagai spesifikasi desain dan persyaratan fungsionalitas.Berat tembaga papan standar pada 12OZ, yang menyediakan platform yang kuat untuk berbagai komponen dan memastikan konduktivitas listrik yang sangat baik dan disipasi panas.Hal ini sangat penting untuk aplikasi daya tinggi dan frekuensi tinggi di mana menjaga integritas transmisi sinyal sangat penting.
Salah satu fitur yang menonjol dari Multilayer Circuit Board ini adalah kemampuannya untuk mendukung persyaratan impedansi multi-kelas.Atribut khusus ini memastikan bahwa integritas sinyal dipertahankan sepanjang operasi perangkat, melayani kebutuhan khusus sistem elektronik canggih yang bergantung pada kontrol impedansi yang tepat untuk kinerja yang optimal.Perhatian seperti ini pada detail berperan dalam mengurangi hilangnya sinyal dan gangguan elektromagnetik, yang bisa membahayakan fungsi perangkat.
Rentang lapisan yang kami tawarkan, dari 4-22, memungkinkan desainer dan insinyur untuk membuat 18 lapisan PCB, antara konfigurasi lainnya.PCB 18 Lapisan ini sangat bermanfaat untuk perakitan elektronik yang kompleks di mana ruang adalah di premi dan beberapa lapisan sinyal diperlukanDengan menumpuk beberapa lapisan, PCB kami menyediakan platform yang diperlukan untuk desain rumit yang membutuhkan interkoneksi kepadatan tinggi dan sirkuit canggih.Pendekatan multilayer ini tidak hanya memaksimalkan ruang tetapi juga meningkatkan daya tahan dan kinerja keseluruhan produk akhir.
Multilayer PCB Board kami diproduksi dengan presisi dan tunduk pada langkah-langkah kontrol kualitas yang ketat untuk memastikan bahwa setiap papan memenuhi standar kinerja dan keandalan tertinggi.Penggunaan bahan berkualitas tinggi, ditambah dengan proses manufaktur mutakhir, menghasilkan produk yang tidak hanya tahan lama tetapi juga menunjukkan sifat listrik yang luar biasa.Pengabdian ini untuk kualitas berarti bahwa pelanggan kami dapat mengandalkan PCB kami untuk aplikasi kritis mereka, mengetahui bahwa mereka akan melakukan secara konsisten dalam berbagai kondisi.
Versatilitas Multilayer Circuit Board membuatnya cocok untuk berbagai aplikasi, termasuk telekomunikasi, perangkat medis, teknologi aerospace, dan elektronik konsumen.Kemampuannya untuk mendukung beberapa lapisan dan desain sirkuit yang kompleks membuatnya menjadi pilihan bagi desainer yang ingin mendorong batas-batas apa yang mungkin dengan perangkat elektronikApakah itu untuk prototipe atau produksi massal, PCB kami dirancang untuk memfasilitasi inovasi dan efisiensi.
Akhirnya, kami memahami bahwa setiap proyek datang dengan serangkaian tantangan dan persyaratan yang unik.termasuk akomodasi spesifikasi impedansi multi-kelas. Tim insinyur berpengalaman kami siap untuk memberikan dukungan dan bimbingan, memastikan bahwa produk akhir tidak hanya memenuhi tetapi melampaui harapan.Anda tidak hanya membeli komponen; Anda berinvestasi dalam solusi yang akan mendorong keberhasilan proyek elektronik Anda.
Atribut | Spesifikasi |
---|---|
Ukuran Lubang | 0.2mm |
Berat Tembaga | 12OZ |
Ukuran panel maksimum | 600mm*1200mm |
Jumlah Lapisan | 4-32 Lapisan |
Ketebalan | 0.2mm-6.0mm |
Persyaratan Khusus | Impedansi multi-kelas |
Pengemasan | Pengemasan vakum dengan kotak karton |
Ketebalan Tembaga | 0.5oz-6oz |
Permukaan | HASL, Perhiasan Emas, Timah, Perak, Jari Emas, OSP |
PeraturanMultilayer Printed Board (MPB), biasa dikenal sebagaiPCB multilayeratauMultilayer PWB, adalah landasan elektronik modern karena fungsionalitasnya yang ditingkatkan dan ukuran kompak. Dengan ketebalan tembaga berkisar dari 0.5oz hingga 6oz dan kemampuan untuk mengakomodasi ukuran lubang minimum 0.2 mm, papan ini dirancang untuk presisi dan keandalan. berat tembaga yang kokoh dari 12OZ dan ketebalan variabel dari 0,2 mm sampai 6,0 mm memungkinkan untuk berbagai aplikasi,melayani berbagai persyaratan teknis.
Salah satu kesempatan aplikasi utama untuk PCB Multilayer adalah di bidang telekomunikasi.kinerja frekuensi tinggi yang ditawarkan oleh papan cetak multilayer sangat penting untuk infrastruktur jaringan seluler, di mana integritas sinyal dan kepadatannya sangat penting. Demikian pula, di bidang komputasi, terutama di server dan komputer berkinerja tinggi, Multilayer PWB sangat diperlukan.Ini menyediakan lapisan dan konektivitas yang diperlukan untuk desain sirkuit kompleks yang memfasilitasi pemrosesan data yang cepat dan disipasi panas.
Dalam arena perangkat medis, Multilayer PCB semakin banyak digunakan karena kemampuannya untuk mendukung tata letak komponen yang padat dan sirkuit elektronik presisi tinggi.seperti mesin MRI dan CT scannerSelain itu, perangkat medis portabel mendapat manfaat dari ukuran kompak dan sifat ringan dari PCB Multilayer,yang penting untuk mobilitas peralatan tersebut.
Industri aerospace juga secara luas menggunakan PCB Multilayer, di mana keandalan dan kinerja tidak dapat dinegosiasikan.Papan-papan ini mengalami kondisi ekstrem dan harus tahan terhadap getaran dan fluktuasi suhu yang tinggi, membuat konstruksi PWB Multilayer yang kuat dengan ketebalan hingga 6,0 mm menjadi pilihan yang optimal.
Elektronik konsumen, termasuk smartphone, tablet, dan wearables mungkin skenario aplikasi yang paling terlihat untuk PCB Multilayer.permintaan untuk kompak, papan multilayer kepadatan tinggi tumbuh.Ukuran lubang minimum yang kecil dan berbagai pilihan ketebalan tembaga memungkinkan desain rumit yang menampung beberapa fungsi dalam ruang yang sempit tanpa mengorbankan kinerja.
Akhirnya, aplikasi otomotif, dengan kemajuan yang sedang berlangsung menuju kendaraan yang lebih cerdas dan lebih kompleks secara elektronik, semakin bergantung pada PCB Multilayer.Dari unit kontrol mesin ke sistem infotainment, kemampuan papan cetak multilayer untuk menangani berbagai tugas listrik secara bersamaan membuatnya menjadi komponen mendasar di kendaraan modern.
Kesimpulannya, fleksibilitas dan kemampuan canggih PCB Multilayer membuatnya cocok untuk berbagai aplikasi di berbagai industri,menekankan peran kritis mereka dalam pengembangan dan fungsi perangkat elektronik kontemporer.
Layanan kustomisasi produk untuk multilayer PCB board:
Berat tembaga:PCB multilayer kami datang dengan berat tembaga 12OZ yang cukup, memastikan konduktivitas dan daya tahan yang sangat baik untuk PCB 10 Lapisan dan PCB 16 Lapisan.
Teknologi permukaan:Ya, kami menggabungkan Surface Mount Technology (SMT) mutakhir untuk perakitan Multilayer Printed Board yang ramping, efisien, dan andal.
Kemasan:Kami sangat berhati-hati dalam kemasan dengan metode pengemasan vakum kami, lebih dilindungi oleh kotak karton yang kokoh untuk memastikan PCB Anda tiba dalam kondisi murni.
Layanan:Dengan One-stop Service OEM kami, kami menangani semua aspek kebutuhan PCB Anda, dari desain hingga pengiriman, memastikan pengalaman yang mulus untuk 10 Lapisan PCB dan 16 Lapisan PCB.
Ukuran Lubang:Teknik presisi memungkinkan kami untuk menawarkan ukuran lubang minimal 0,2 mm, sempurna untuk desain Multilayer Printed Board yang rumit yang membutuhkan interkoneksi kepadatan tinggi.
Multilayer PCB Board kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan Anda mendapatkan hasil maksimal dari produk Anda.pemilihan bahan, dan pertimbangan tumpukan untuk mengoptimalkan kinerja papan Anda. kami juga menawarkan bantuan pemecahan masalah untuk membantu Anda menyelesaikan masalah yang terkait dengan proses manufaktur,integritas sinyal, atau manajemen termal.kami menyediakan dokumentasi dan sumber daya rinci untuk membantu dalam memahami kompleksitas PCB multilayer dan untuk memfasilitasi desain yang lebih mulus dan proses produksiKomitmen kami adalah untuk memberikan Anda dukungan yang Anda butuhkan untuk mencapai PCB berkualitas tinggi, andal untuk aplikasi Anda.
