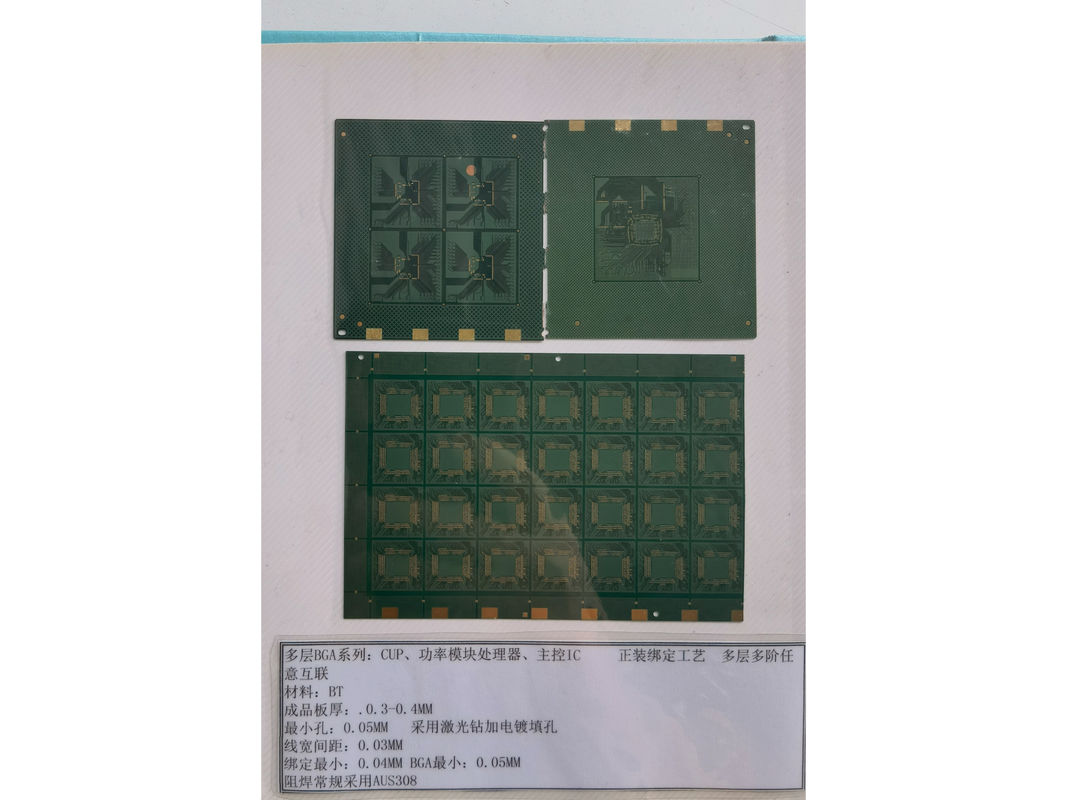

Densitas tahan lama Keramik IC Substrate PCB Ultra Thin 0.2mm 0.1mm Trace Materials BT

Densitas tahan lama Keramik IC Substrate PCB Ultra Thin 0.2mm 0.1mm Trace Materials BT

IC Substrate PCB Ultra Thin

Ultra Thin Package Substrate PCB

PCB Substrat IC yang tahan lama

Hubungi Kami
Minta Kutipan
Rincian produk
Jarak Jejak Minimum:
0,1 mm
Jenis Substrat:
Kaku
Ukuran:
10mmx10mm
Lapisan:
2
Ketebalan:
0,2 mm
Lebar Jejak Minimum:
0,1 mm
Bahan:
Keramik
ukuran lubang minimal:
0,2 mm
Menyoroti:

IC Substrate PCB Ultra Thin

,

Ultra Thin Package Substrate PCB

,

PCB Substrat IC yang tahan lama

Syarat Pembayaran & Pengiriman
Deskripsi Produk

Densitas Keramik IC Substrat PCB Ultra Thin 0.2mm 0.1mm Trace

Deskripsi produk:

PCB Substrat Sirkuit Terpadu berada di jantung industri elektronik, berfungsi sebagai fondasi untuk perakitan chip board.Papan sirkuit cetak ini untuk IC dirancang dengan cermat untuk memenuhi tuntutan elektronik modern yang ketat, memberikan keandalan dan kinerja yang tak tertandingi.mereka adalah platform penting yang membawa kehidupan yang tak terhitung jumlahnya fungsi di berbagai perangkat elektronik.

Salah satu atribut dasar dari PCB Substrat IC kami adalah penggunaan bahan keramik berkualitas tinggi.membuat substrat ini ideal untuk aplikasi kinerja tinggiBahan keramik memastikan bahwa PCB dapat menahan suhu tinggi tanpa mengorbankan integritas struktural atau sifat listriknya.Daya tahan ini sangat penting untuk aplikasi yang membutuhkan keandalan maksimum di bawah tekanan termal.

Spesifikasi utama lain dari substrat ini adalah berat tembaga mereka. dengan berat tembaga standar 1 oz, PCB ini mencapai keseimbangan yang sempurna antara konduktivitas dan manajemen termal.Jejak tembaga cukup tebal untuk membawa arus yang signifikan tanpa overheating, namun tidak begitu tebal sehingga menjadi kaku atau sulit untuk bekerja.menyediakan kinerja listrik yang dapat diandalkan yang diperlukan untuk fungsionalitas sirkuit terpadu.

Warna topeng solder dari PCB ini adalah hijau tradisional.Warna ini tidak hanya standar industri tetapi juga memberikan latar belakang kontras tinggi yang membantu dalam pemeriksaan visual dan menyoroti keberadaan cacat atau kesalahan pengelasanMasker pematatan hijau diterapkan di atas jejak tembaga untuk mengisolasi dan melindungi mereka dari kontak atau korosi yang tidak disengaja, sehingga meningkatkan daya tahan lama dan keandalan perakitan.

Ketika datang ke kondisi operasi, PCB ini dibangun untuk menahan lingkungan ekstrem.Suhu operasi maksimum 150 °C memastikan bahwa PCB Substrat IC dapat berfungsi secara efektif dalam berbagai suhu tanpa degradasi kinerja.Ambang tinggi ini untuk ketahanan panas sangat penting untuk aplikasi di mana sirkuit dapat dikenakan kepadatan daya tinggi atau ruang tertutup di mana disipasi panas adalah tantangan.

Ketebalan substrat ini adalah dimensi penting lainnya. pada hanya 0,2 mm, PCB ini sangat tipis, memungkinkan untuk kompak dan ringan chip papan perakitan.,tidak mengorbankan kekuatan atau fungsi substrat. ketebalan ini memungkinkan interkoneksi kepadatan tinggi dan memasukkan beberapa lapisan di dalam PCB jika perlu,yang penting untuk miniaturisasi perangkat elektronik dan tren menuju desain sirkuit yang lebih kompleks.

Kesimpulannya, PCB Substrat Sirkuit Terpadu yang kami tawarkan disesuaikan untuk memenuhi kebutuhan khusus industri elektronik.dan standar manufaktur yang tepat, substrat ini ideal untuk berbagai aplikasi. baik untuk elektronik konsumen, sistem otomotif, atau mesin industri,PCB kami memastikan bahwa sirkuit terintegrasi Anda didukung oleh dasar yang kuat dan halusKombinasi dari berat 1 oz tembaga, topeng pemadatan hijau,dan ketahanan suhu tinggi membuat PCB ini pilihan yang dapat diandalkan untuk desainer dan insinyur yang ingin mendorong amplop inovasi elektronik.



Fitur:

  • Nama produk: PCB Substrat IC
  • Lebar jejak minimal: 0,1 mm
  • Mengikuti Rohs: Ya
  • Lapisan: 2 - Lapisan sirkuit mikroelektronik
  • Bahan: Keramik - Ideal untuk perakitan papan chip
  • Suhu operasi maksimum: 150°C


Parameter teknis:

Parameter Spesifikasi
Berat Tembaga 1 oz
Lapisan 2
Ukuran 10mm x 10mm
Ketebalan 0.2mm
Jenis substrat Tepat
Lebar Risalah Minimal 0.1mm
Suhu operasi maksimum 150°C
Jarak jejak minimal 0.1mm
Perbaikan permukaan ENIG
Waktu Pelaksanaan 2 minggu


Aplikasi:

PCB Substrat IC, yang terdiri dari bahan keramik berkualitas tinggi, adalah komponen penting dalam industri elektronik modern.Substrat ini berfungsi sebagai platform dasar untuk perakitan chip board, dimana presisi dan keandalan sangat penting. Karena sesuai dengan RoHS, mereka memenuhi standar lingkungan yang diperlukan dengan menghindari penggunaan zat berbahaya dalam konstruksi mereka,Dengan demikian memastikan keamanan dan keberlanjutan dalam aplikasi mereka.

Dengan suhu operasi maksimum 150 °C, PCB Substrat IC ini dapat menahan kondisi termal yang tinggi, membuatnya cocok untuk digunakan di lingkungan yang mengalami suhu tinggi. This characteristic is particularly beneficial in power-intensive embedded system circuit boards where thermal management is crucial for maintaining performance and extending the lifespan of electronic components.

Tipe substrat kaku memastikan platform yang stabil dan kuat untuk komponen elektronik, menciptakan struktur yang dapat diandalkan untuk panel substrat chip komputer.Ketahanan ini sangat penting dalam lingkungan getaran tinggi atau dalam aplikasi di mana tegangan mekanis mungkin membahayakan integritas sirkuit.

Selain itu, presisi dalam pembuatan PCB Substrat IC ini disorot oleh ukuran lubang minimum 0,2 mm, yang memungkinkan untuk akomodasi komponen pitch halus.Tingkat perincian ini diperlukan untuk tren miniaturisasi dalam elektronik, terutama pada papan sirkuit sistem tertanam yang membutuhkan penempatan komponen yang padat tanpa mengorbankan kinerja atau keandalan.

Aplikasi PCB Substrat IC ini sangat luas dan beragam. Mereka sangat diperlukan di bidang elektronik konsumen, di mana mereka membentuk tulang punggung smartphone, tablet, dan laptop.Di sektor otomotif, mereka digunakan dalam pembuatan sistem bantuan pengemudi canggih (ADAS) dan elektronik kendaraan penting lainnya yang menuntut keandalan yang tinggi dalam kondisi yang sulit.Substrat ini merupakan bagian integral dari industri aerospace, di mana mereka berkontribusi pada fungsionalitas avionika dan sistem navigasi yang membutuhkan operasi yang sempurna.

Dalam bidang aplikasi industri, PCB Substrat IC ini juga banyak digunakan.Mereka memberikan dukungan yang diperlukan untuk papan sirkuit sistem tertanam yang mengontrol berbagai tugas presisi tinggiSelain itu, perangkat medis yang bergantung pada panel substrat chip komputer untuk diagnostik, pencitraan, dan pemantauan pasien juga mendapat manfaat dari standar tinggi PCB Substrat IC ini.Kualitas yang konsisten memastikan bahwa alat-alat penyelamat ini bekerja dengan akurat dan dapat diandalkan.

Singkatnya, PCB Substrat IC adalah komponen penting dalam berbagai aplikasi teknologi.jenis substrat kaku, dan ukuran lubang minimum yang tepat membuatnya cocok untuk berbagai skenario di mana papan sirkuit sistem tertanam, panel substrat chip komputer, dan perakitan papan chip sangat penting.



Pengaturan:

Papan sirkuit cetak kami untuk IC dirancang untuk memenuhi permintaan khusus dari industri semikonduktor.Lebar Risalah Minimaldari0.1mm, papan ini memberikan presisi yang luar biasa untuk desain kepadatan tinggi Anda.KeramikPCB Substrat IC kami memastikan daya tahan dan kinerja yang tahan lama.

Semua PCB Platform Prosesor kami adalahMengikuti Rohsuntuk memastikan keamanan lingkungan dan kepatuhan terhadap standar industri.2 lapisandari substrat, papan kami menawarkan dasar yang handal untuk kebutuhan pemrosesan Anda.

Dirancang dengan fokus pada stabilitas,Tipe substrat kakuPerbaiki PCB Anda dengan kami dan tingkatkan kinerja perangkat semikonduktor Anda.



Dukungan dan Layanan:

PCB Substrat IC kami dirancang dengan presisi dan diproduksi dengan standar kualitas tertinggi.Dukungan dan layanan teknis kami didedikasikan untuk memberikan bantuan yang Anda butuhkan untuk mengintegrasikan produk kami dengan lancar ke dalam proyek AndaKami menawarkan rangkaian layanan yang komprehensif untuk memastikan kepuasan Anda dan kinerja optimal PCB Substrat IC Anda.

Layanan Dukungan Teknis meliputi:

  • Bantuan Pemilihan Produk - Membantu Anda memilih PCB Substrat IC yang tepat untuk kebutuhan aplikasi spesifik Anda.
  • Pedoman Desain - Memberikan Anda pedoman desain rinci untuk mengoptimalkan fungsi dan keandalan PCB Anda.
  • Review Layout - Menawarkan layanan review ahli untuk memastikan tata letak PCB Anda memenuhi standar industri dan kemampuan manufaktur kami.
  • Penanganan masalah - Membantu Anda dalam mendiagnosis dan menyelesaikan masalah apa pun yang mungkin Anda hadapi selama pemasangan atau penggunaan PCB kami.

Layanan tambahan:

  • Layanan Prototipe - Memungkinkan Anda untuk menguji dan memvalidasi desain Anda sebelum pindah ke produksi skala penuh.
  • Penjaminan mutu - Melaksanakan prosedur pengujian yang ketat untuk menjamin kualitas dan kinerja PCB kami.
  • Dukungan Pasca Penjualan - Menyediakan dukungan berkelanjutan untuk mengatasi pertanyaan atau kekhawatiran pasca pembelian.
  • Program Pelatihan - Menawarkan sesi pelatihan untuk membiasakan tim Anda dengan produk kami dan membantu Anda mendapatkan hasil maksimal dari PCB Substrat IC Anda.

Kami berkomitmen untuk kesuksesan Anda dan berusaha untuk memberikan dukungan dan layanan terbaik untuk PCB Substrat IC kami.silakan lihat dokumentasi dukungan kami atau hubungi tim layanan pelanggan kami untuk bantuan segera.
