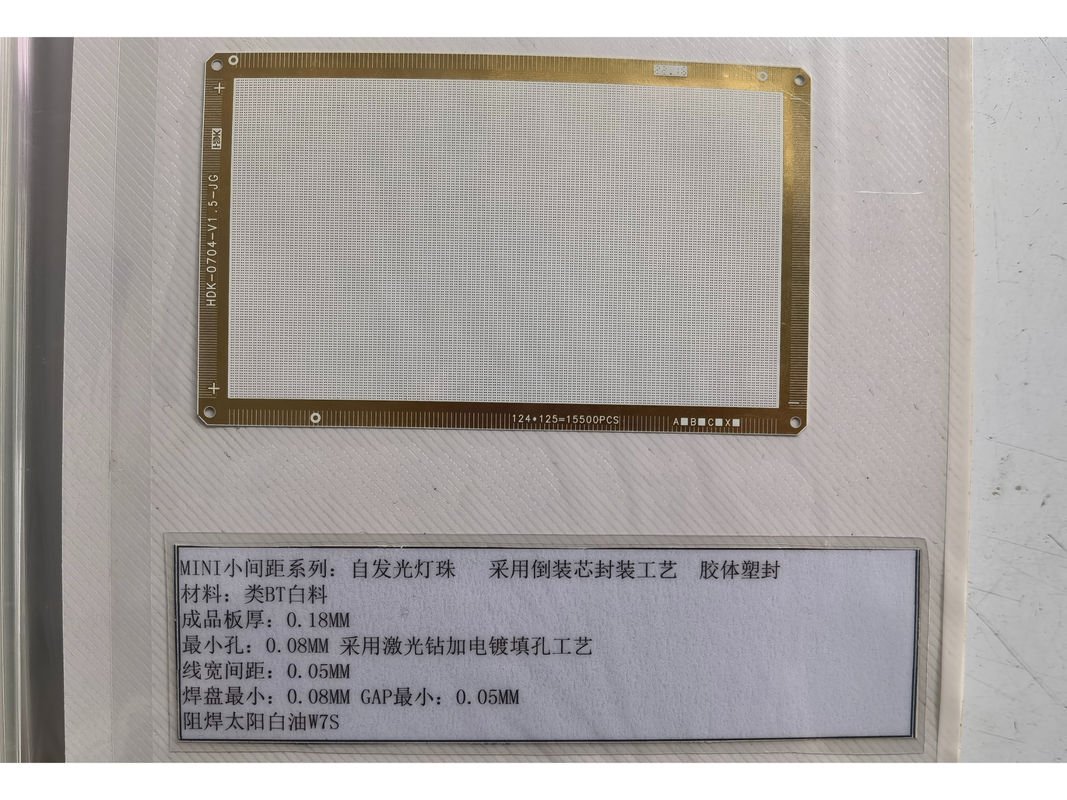

ENIG Permukaan Akhir Keramik atau BT kaku IC Substrat PCB 1oz Tembaga Berat

Deskripsi produk:

PCB Substrat IC adalah komponen penting dalam bidang desain elektronik dan manufaktur.ini Papan Sirkuit Cetak untuk IC berfungsi sebagai tautan penting antara sirkuit terpadu dan fungsi berbagai perangkat elektronikDirancang untuk memenuhi standar kinerja dan lingkungan yang ketat, papan sirkuit sistem tertanam ini dirancang untuk mendukung kompleksitas arsitektur mikroelektronik modern.

Dengan ukuran standar 10mm x 10mm, PCB Substrat IC ini cukup kompak namun cukup kuat untuk mengakomodasi sirkuit padat yang diperlukan untuk platform prosesor berkinerja tinggi.Ukuran dipilih dengan hati-hati untuk memastikan keseimbangan antara manfaat penghematan ruang dan kemampuan untuk menampung komponen elektronik yang diperlukanHal ini membuat mereka sangat cocok untuk berbagai aplikasi, dari elektronik konsumen untuk sistem otomatisasi industri.

Berat tembaga dari PCB IC Substrate diberi nama 1 oz. spesifikasi berat tembaga ini menunjukkan ketebalan lapisan tembaga pada papan,yang sangat penting dalam menentukan kapasitas pembawa arus dan sifat manajemen termal PCBDengan berat 1 oz tembaga, papan ini menyediakan jalur listrik yang dapat diandalkan untuk sirkuit, memastikan integritas sinyal yang sangat baik dan distribusi daya untuk platform prosesor,sementara juga berkontribusi pada kekuatan mekanik keseluruhan papan.

Kepatuhan lingkungan bukanlah pilihan tetapi suatu keharusan di pasar saat ini, dan PCB Substrat IC mematuhi prinsip ini secara ketat dengan mematuhi RoHS.Kepatuhan RoHS berarti bahwa papan sirkuit cetak ini untuk IC diproduksi tanpa menggunakan zat berbahaya yang dibatasi, seperti timbal, kadmium, merkuri, dan bahan lain yang dapat berbahaya bagi manusia dan lingkungan.Pelanggan dapat yakin bahwa produk yang mereka gunakan sesuai dengan peraturan lingkungan global, membuat mereka pilihan yang bertanggung jawab untuk setiap proyek.

Integritas struktural dan kinerja listrik PCB Substrat IC ini diperkuat oleh konstruksi mereka, yang terdiri dari dua lapisan.Konfigurasi dua lapisan ini memberikan keseimbangan antara kompleksitas dan efektivitas biaya, membuat papan ini menjadi pilihan yang sangat baik untuk berbagai aplikasi sistem tertanam.struktur dua lapisan menawarkan ruang routing yang cukup untuk komponen sirkuit penting sambil mempertahankan profil ramping.

Memahami permintaan industri elektronik yang sensitif terhadap waktu, PCB Substrat IC tersedia dengan lead time hanya 2 minggu.Ini waktu turnaround cepat memastikan bahwa garis waktu proyek Anda dipenuhi tanpa mengorbankan kualitas atau kinerja Printed Circuit Board untuk ICKomitmen untuk waktu pengiriman 2 minggu menunjukkan pemahaman tentang kecepatan perkembangan teknologi dan kebutuhan untuk pengiriman komponen yang efisien dan tepat waktu.

Singkatnya, PCB Substrat IC menonjol sebagai pilihan unggul untuk berbagai aplikasi dalam ranah PCB platform prosesor.Papan sirkuit cetak ini untuk IC ditandai dengan ukuran kompak mereka, berat tembaga yang memadai, kepatuhan RoHS, desain dua lapisan praktis, dan ketersediaan segera.memastikan bahwa sistem tertanam Anda papan sirkuit adalah tulang punggung kinerja tinggi, solusi elektronik yang sadar lingkungan, dan dapat diandalkan.

Fitur:

• Nama produk: PCB Substrat IC
• Warna topeng solder: Hijau
• Perbaikan permukaan: ENIG (Electroless Nickel Immersion Gold)
• Ukuran: 10mm X 10mm
• Waktu Pelaksanaan: 2 Minggu
• Lapisan 2
• Juga dikenal sebagai Microchip Substrate Board
• Digunakan dalam papan kemasan semikonduktor
• Bagian integral dari chip board assembly

Parameter teknis:

Aplikasi:

PCB Substrat IC adalah komponen utama dalam industri elektronik, berfungsi sebagai tulang punggung untuk banyak aplikasi presisi tinggi.papan sirkuit cetak (PCB) berbasis keramik ini menonjol untuk lapisan sirkuit mikroelektronik garis halus mereka, yang sangat penting untuk miniaturisasi perangkat elektronik. jenis substrat kaku memastikan daya tahan dan dasar yang kuat untuk konfigurasi dua lapisan,yang mahir menangani desain sirkuit yang kompleks.

PCB Substrat IC ini diakhiri dengan permukaan Electroless Nickel Immersion Gold (ENIG), yang memberikan konduktivitas yang luar biasa dan permukaan yang dapat diandalkan untuk pengelasan,membuat mereka ideal untuk PCB platform prosesor berkualitas tinggiPenutup ini juga menawarkan ketahanan oksidasi yang sangat baik, memastikan umur panjang dan keandalan koneksi selama jangka waktu yang lama.PCB ini sering menjadi pilihan untuk industri yang menuntut kinerja tinggi dan keandalan, seperti sektor kedirgantaraan, medis, dan otomotif.

Mengingat desain yang kuat dan fitur canggih, PCB Substrat IC ini sangat cocok untuk papan sirkuit sistem tertanam, di mana stabilitas dan presisi sangat penting.Bahan keramik yang digunakan dalam PCB ini memberikan konduktivitas termal yang sangat baik dan tingkat isolasi listrik yang tinggi, sehingga cocok untuk aplikasi yang terkena suhu tinggi atau yang membutuhkan isolasi listrik antara komponen.

Aplikasi untuk PCB Substrat IC ini beragam dan termasuk elektronik konsumen, di mana mereka dapat ditemukan di smartphone, tablet, dan laptop,menyediakan koneksi penting untuk prosesor dan chip memoriDalam bidang elektronik industri, mereka digunakan dalam sistem kontrol, sensor, dan robotika, menawarkan kinerja yang diperlukan untuk operasi yang kompleks dan otomatis.presisi tinggi dan ukuran lubang kecil membuat mereka cocok untuk digunakan di laboratorium penelitian dan pengembangan, di mana teknologi mutakhir dan inovasi dalam mikroelektronika terus dikembangkan dan diuji.

Singkatnya, PCB Substrat IC dengan bahan keramiknya, permukaan ENIG, dan lapisan sirkuit mikroelektronik adalah komponen serbaguna dan andal yang penting untuk elektronik modern.Apakah itu dalam platform prosesor PCB atau sistem tertanam papan sirkuit, PCB ini memastikan operasi yang efisien, umur panjang, dan kinerja tinggi di berbagai aplikasi dan skenario.

Pengaturan:

PCB IC Substrate kami memiliki bahan keramik premium, memastikan kinerja tinggi untuk Microchip Substrate Board Anda.

Warna topeng solder untuk PCB Substrat IC kami adalah hijau klasik,memberikan kontras yang jelas untuk inspeksi yang mudah dan penampilan profesional yang cocok untuk panel substrat chip komputer berkualitas tinggi.

Dengan ketebalan 0,2 mm, substrat kami dirancang untuk presisi dan keandalan, sempurna disesuaikan dengan kebutuhan mikroelektronik halus.

Berat tembaga 1 oz pada PCB Substrat IC kami menjamin konduktivitas yang sangat baik untuk aplikasi Anda, memastikan bahwa papan substrat mikrochip Anda melakukan yang terbaik.

Untuk menutupnya, PCB Substrat IC kami selesai dengan ENIG (Electroless Nickel Immersion Gold), memberikan permukaan yang kuat dan andal untuk perakitan chip board Anda,dan memastikan daya tahan jangka panjang untuk panel substrat chip komputer Anda.

Dukungan dan Layanan:

PCB Substrat IC kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif yang disesuaikan untuk memastikan kinerja optimal produk Anda.Tim ahli kami memberikan bantuan dengan desain produk, pemilihan bahan, dan optimasi tata letak untuk memenuhi kebutuhan spesifik Anda.Kami menawarkan panduan pemecahan masalah untuk masalah yang mungkin timbul selama perakitan atau operasi PCB Substrat IC AndaSelain itu, layanan kami mencakup dokumentasi rinci, FAQ, dan repositori pedoman desain untuk memfasilitasi integrasi yang mulus ke dalam aplikasi Anda.komitmen kami untuk kualitas dan kepuasan pelanggan adalah prioritas utama kami, dan kami berusaha untuk memberikan dukungan yang Anda butuhkan untuk mencapai kesuksesan dengan produk kami.
