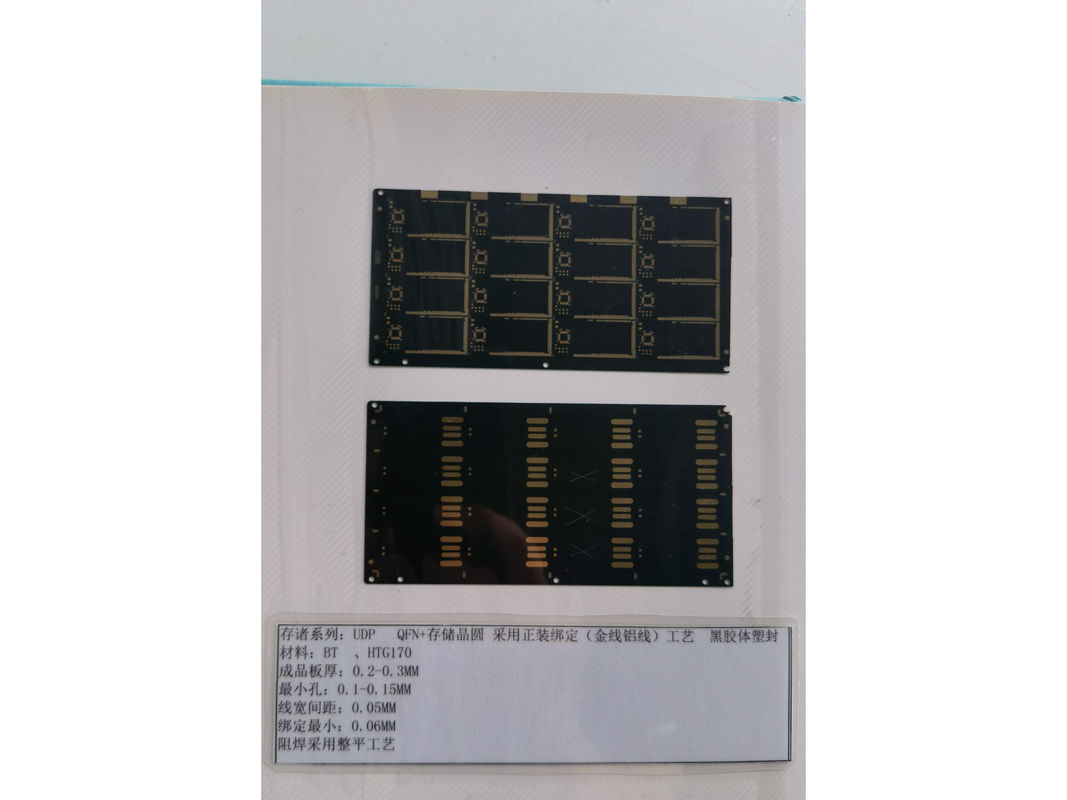

Black Solder Mask IC Substrate PCB 0.2mm RoHS Compliant Untuk Perangkat Elektronik

Deskripsi produk:

PCB Substrat IC mewakili puncak rekayasa mikroelektronik, mewujudkan presisi dan keandalan dalam paket yang kompak.Papan sirkuit cetak ini untuk IC dirancang untuk mendukung koneksi yang rumit dan transmisi sinyal cepat yang dibutuhkan oleh sirkuit terpadu modern dan sistem tertanamPenggunaan substrat ini merupakan bagian integral dari kinerja dan miniaturisasi perangkat elektronik, mulai dari gadget konsumen hingga mesin industri yang canggih.

Dengan lebar jejak minimal hanya 0,1 mm, PCB ini diproduksi untuk mengakomodasi routing kepadatan tinggi yang dibutuhkan oleh desain sirkuit kompleks saat ini.Lebar jejak yang halus ini memungkinkan untuk lebih banyak jalur listrik di daerah tertentu, yang sangat penting untuk multifungsionalitas papan sirkuit sistem tertanam kontemporer. presisi tersebut memastikan bahwa sinyal dapat melakukan perjalanan dengan gangguan minimal,meningkatkan efisiensi dan kecepatan keseluruhan perangkat elektronik.

Terdiri dari 2 lapisan, PCB Substrat IC ini menawarkan pendekatan yang seimbang untuk fungsionalitas dan faktor bentuk.Konfigurasi dua lapisan menyediakan dasar untuk komponen elektronik penting sambil mempertahankan profil rampingHal ini sangat menguntungkan untuk aplikasi di mana ruang adalah premi, seperti dalam perangkat mobile, teknologi wearable, dan sistem tertanam kompak lainnya.

Dengan lead time cepat hanya 2 minggu,PCB Substrat IC ini bukan hanya bukti kemajuan dalam kecepatan manufaktur tetapi juga komitmen untuk memenuhi permintaan industri elektronik yang serba cepat. Waktu penyelesaian yang cepat ini memastikan bahwa jadwal proyek dipertahankan, menjaga siklus pengembangan pendek dan efisien,yang sangat bermanfaat untuk proyek yang sensitif terhadap waktu dan kebutuhan prototipe cepat.

Ukuran Lubang Minimal 0,2 mm di PCB ini menunjukkan perhatian yang teliti terhadap detail yang masuk ke dalam manufaktur mereka.yang semakin umum dalam perakitan elektronik canggihHal ini juga memungkinkan penggunaan vias yang lebih kecil, yang pada gilirannya berkontribusi pada kompakitas keseluruhan desain papan sirkuit.Fitur ini sangat penting untuk tinggi kepadatan Embedded System papan sirkuit di mana setiap milimeter dihitung.

Penutupan permukaan PCB Substrat IC ini adalah Elegtrolless Nickel Immersion Gold (ENIG).yang ideal untuk teknologi permukaan-mount hari ini, tetapi juga menawarkan ketahanan korosi yang sangat baik, memastikan koneksi listrik yang tahan lama dan dapat diandalkan.yang sangat penting untuk menjaga integritas papan sirkuit cetak untuk IC di bawah suhu operasi yang bervariasi.

Singkatnya, produk PCB Substrat IC adalah solusi teladan untuk elektronik modern yang menuntut kinerja tinggi dan miniaturisasi.Konfigurasi dua lapisan, dipercepat 2 minggu Lead Time, 0,2mm Minimum Hole Size, dan tahan lama ENIG Surface Finish, PCB ini secara unik disesuaikan untuk memenuhi kebutuhan sirkuit terintegrasi canggih dan sistem tertanam.Apakah untuk elektronik konsumen, perangkat medis, atau aplikasi industri, papan sirkuit cetak ini untuk IC diatur untuk berfungsi sebagai tulang punggung inovasi elektronik kontemporer dan masa depan.

Fitur:

• Nama produk: PCB Substrat IC
• Jenis substrat: kaku
• Berat Tembaga: 1 oz
• Lapisan 2
• Ukuran: 10mm X 10mm
• Warna topeng solder: Hijau
• Juga dikenal sebagai Microchip Substrate Board
• Bagian integral dari papan sirkuit sistem tertanam
• Penting untuk pembuatan Panel Substrat Chip Komputer

Parameter teknis:

Aplikasi:

PCB Substrat IC, dengan desain mereka yang cermat dengan ukuran lubang minimal 0,2 mm, sangat cocok untuk berbagai aplikasi kepadatan tinggi.Papan sirkuit substrat ini membentuk tulang punggung dari banyak perakitan chip board, memastikan bahwa bahkan komponen terkecil dapat ditampung dengan presisi. ukuran kompak dari 10mm x 10mm membuat PCB ini ideal untuk digunakan dalam perangkat di mana ruang adalah premium,namun kinerja tinggi tidak dapat dinegosiasikan.

Dengan finishing permukaan yang canggih dari Elegtrolless Nickel Immersion Gold (ENIG), PCB Substrate IC ini menawarkan soldebilitas yang luar biasa dan tahan terhadap oksidasi.Akhir permukaan berkualitas ini tidak hanya meningkatkan daya tahan papan kemasan semikonduktor tetapi juga memastikan transmisi sinyal yang dapat diandalkan, yang sangat penting dalam aplikasi kecepatan tinggi. ENIG akhir, dipasangkan dengan kepatuhan papan dengan RoHS (Restriction of Hazardous Substances),menandakan komitmen terhadap tanggung jawab lingkungan sambil mempertahankan standar kualitas dan keselamatan produk tertinggi.

PCB platform prosesor, seperti PCB Substrat IC, dirancang untuk menahan kondisi ekstrem, dengan suhu operasi maksimum 150 °C.Atribut ini membuat mereka cocok untuk penyebaran di lingkungan yang menuntut seperti otomatisasi industri, elektronik otomotif, dan aplikasi aeroangkasa di mana mereka harus beroperasi dengan andal pada rentang suhu yang luas.

PCB Substrat IC juga banyak digunakan di bidang elektronik konsumen, perangkat medis, dan sistem komunikasi.Desainnya yang kuat memungkinkan mereka mendukung fungsi smartphone yang rumit, tablet, dan teknologi yang dapat dipakai, di mana mereka membantu mengelola operasi mikroprosesor dan komponen semikonduktor kritis lainnya.papan presisi tinggi ini merupakan bagian integral dari peralatan diagnostik dan instrumen medis portabel, di mana kinerja yang konsisten bisa menjadi masalah hidup dan mati.

Singkatnya, PCB Substrat IC adalah komponen serbaguna dan penting dalam elektronik modern.dan akhir permukaan yang superior membuat mereka cocok untuk berbagai aplikasi, termasuk tetapi tidak terbatas pada chip board assembly, PCB platform prosesor, dan semikonduktor board packaging.PCB ini menjamin keandalan dan kinerja dalam situasi yang paling menuntut.

Pengaturan:

PCB IC Substrate kami menawarkan layanan kustomisasi produk premium yang melayani perakitan papan chip presisi tinggi.kami memastikan bahwa setiap substrat memenuhi standar industri tertinggiPilihan kustomisasi kami meliputi:

Lumahing: Kami menggunakan Electroless Nickel Immersion Gold (ENIG) surface finish untuk solderable superior dan umur panjang, penting untuk lapisan sirkuit mikroelektronik yang dapat diandalkan.

Lapisan: Substrat kami tersedia dalam konfigurasi 2 lapisan, memberikan dasar yang stabil untuk perakitan chip board yang kompleks.

Rohs Compliant: Kami berkomitmen terhadap tanggung jawab lingkungan, dan PCB Substrat IC kami 100% sesuai dengan RoHS, memastikan pengecualian zat berbahaya dalam papan kemasan semikonduktor.

Lebar dan Jarak Risalah Minimal: Kami menawarkan presisi canggih dengan lebar dan jarak jejak minimal 0,1mm,yang mengakomodasi desain rumit yang diperlukan untuk lapisan sirkuit mikroelektronik kepadatan tinggi.

Dukungan dan Layanan:

PCB Substrat IC kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan tingkat kinerja dan keandalan tertinggi.Dukungan kami mencakup berbagai layanan seperti pemecahan masalah produk, optimasi kinerja, dan panduan teknis.

Kami menawarkan dokumentasi teknis rinci untuk PCB Substrat IC kami yang mencakup spesifikasi produk, panduan instalasi,dan prosedur perawatan untuk membantu Anda mendapatkan hasil maksimal dari produk kamiTim dukungan teknis kami siap membantu Anda dengan pertanyaan atau masalah terkait produk yang mungkin Anda hadapi.

Selain dukungan reaktif, kami menyediakan layanan proaktif seperti pemeriksaan kesehatan berkala dan pembaruan sistem untuk memastikan PCB Substrat IC Anda beroperasi dengan sebaik mungkin.Kami juga menawarkan layanan pelatihan untuk membantu tim Anda memahami teknologi dan mendapatkan hasil maksimal dari produk.

Untuk proyek yang kompleks,kami memiliki tim insinyur yang mengkhususkan diri dalam desain dan integrasi PCB Substrat IC dan dapat bekerja dengan Anda untuk menciptakan solusi khusus yang disesuaikan dengan kebutuhan spesifik Anda.

Silakan lihat dokumentasi produk dan sumber daya kami untuk bantuan segera, dan jangan ragu untuk menghubungi tim dukungan teknis kami untuk bantuan lebih lanjut atau menjadwalkan layanan.
