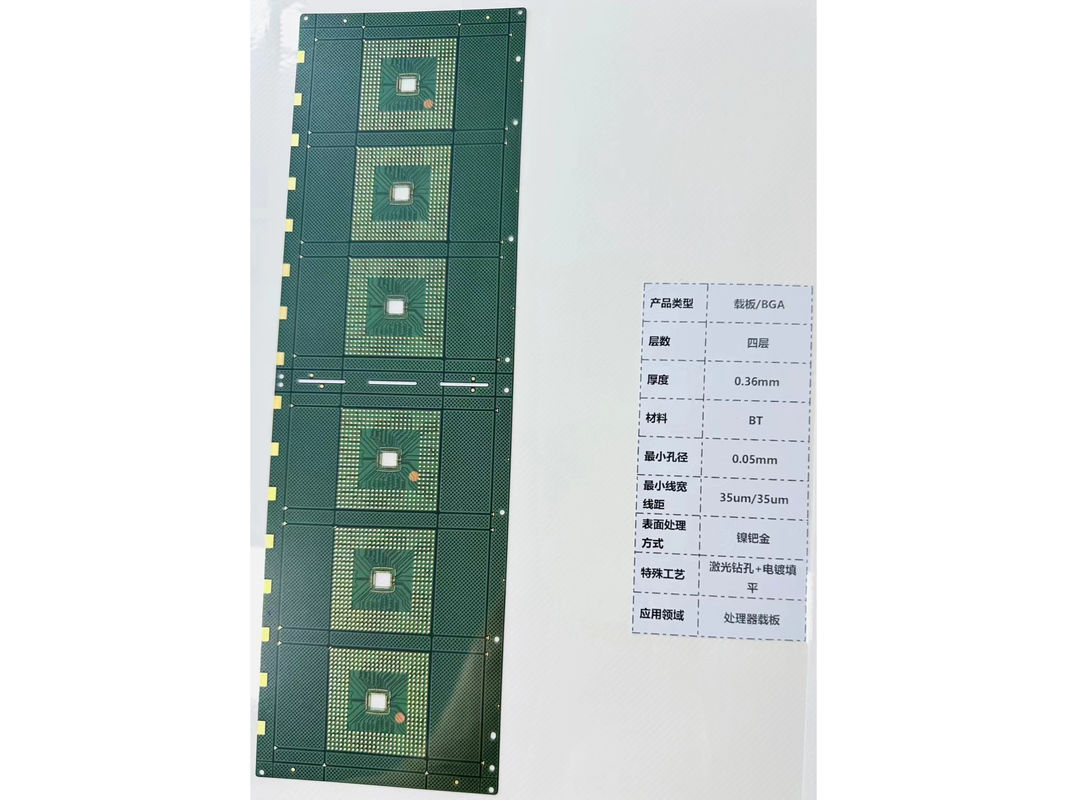

Hijau ENIG Surface Finish Keramik IC Substrate PCB Berlapis Ganda Dengan 0.1mm Trace

Deskripsi produk:

Munculnya elektronik modern telah memutar tulang punggung sirkuit yang canggih dan dapat diandalkan.Di antara komponen yang paling penting dalam bidang pembuatan perangkat elektronik adalah PCB Substrat Sirkuit TerpaduPapan sirkuit cetak untuk IC membentuk kerangka dasar di mana komponen mikroelektronik diatur dan saling terhubung.PCB Substrat IC kami mewakili puncak teknik presisi, dibuat untuk memenuhi kebutuhan industri mikroelektronik yang menuntut.

Produk unggulan kami dalam kategori ini adalah PCB Substrat IC 10mm X 10mm yang dirancang dengan cermat, yang merupakan bukti komitmen kami terhadap kualitas dan kinerja.Ukuran PCB ini membuatnya pilihan yang ideal untuk berbagai aplikasi di mana ruang adalah di premium dan efisiensi adalah yang terpentingMeskipun ukurannya yang kompak, PCB ini tidak berkompromi pada fungsionalitas atau keandalan.

Salah satu fitur yang menonjol dari PCB Substrat IC kami adalah akhir permukaan.kita telah mencapai permukaan yang tidak hanya halus dan datar tetapi juga tahan terhadap oksidasiFinish permukaan ini memastikan soldebilitas yang sangat baik dan cocok untuk ikatan kawat aluminium, praktik umum dalam aplikasi substrat IC. Finish ENIG juga memberikan umur simpan yang panjang,yang bermanfaat untuk jangka waktu penyimpanan yang lebih lama sebelum digunakan.

Ketika datang ke waktu produksi, kami mengerti bahwa pelanggan kami beroperasi di lingkungan yang serba cepat di mana setiap detik penting.dengan waktu pengiriman hanya 2 minggu dari pesanan hingga pengirimanSiklus produksi yang cepat ini memastikan bahwa proyek Anda tetap berjalan tanpa mengorbankan kualitas atau kinerja papan sirkuit cetak Anda.

Dalam konstruksi PCB Substrat IC ini, kami menggunakan dua Lapisan Sirkuit Mikroelektronik.Pendekatan dua lapisan ini memberikan pelanggan kami fleksibilitas untuk merancang sirkuit yang lebih kompleks sambil mempertahankan profil rampingLapisan-lapisan ini adalah jantung PCB, memungkinkan untuk rute sinyal dan daya di seluruh perangkat dengan gangguan minimal dan kinerja listrik yang optimal.

Jenis substrat yang digunakan dalam PCB Substrat IC kami kaku, yang menyediakan platform yang stabil dan tahan lama untuk sirkuit terintegrasi.Substrat kaku terkenal karena kemampuan mereka untuk mempertahankan bentuk dan bentuk mereka di bawah tekanan termal dan tekanan mekanisHal ini memastikan kinerja listrik yang stabil sepanjang umur produk, yang sangat penting untuk aplikasi di mana keandalan tidak dapat dinegosiasikan.

Singkatnya, PCB Substrat IC kami adalah pilihan yang superior untuk para profesional di bidang mikroelektronika. dengan ukuran kompak 10mm X 10mm, permukaan ENIG premium, waktu pengiriman cepat 2 minggu,kemampuan sirkuit mikroelektronik dua lapisan, dan substrat kaku yang kuat, mereka dirancang untuk melampaui persyaratan industri yang ketat.Papan sirkuit cetak kami untuk IC dirancang untuk memfasilitasi inovasi elektronik mutakhir.

Fitur:

• Nama produk: PCB Substrat IC
• Jenis substrat: kaku
• Lebar jejak minimal: 0,1 mm
• Warna topeng solder: Hijau
• Lapisan 2
• Suhu operasi maksimum: 150°C
• Kata Kunci: Interkoneksi Sirkuit Elektronik
• Kata Kunci: Panel Substrat Chip Komputer
• Kata Kunci: PCB Substrat Sirkuit Terpadu

Parameter teknis:

Aplikasi:

PCB Substrat IC, dengan ukuran yang tepat pada 10mm X 10mm, adalah komponen penting dalam bidang elektronik berteknologi tinggi.Substrat ini berfungsi sebagai platform dasar untuk berbagai aplikasi, masing-masing menuntut keandalan dan kinerja tertinggi. kepatuhan produk terhadap RoHS memastikan bahwa ia memenuhi standar tertinggi untuk keselamatan lingkungan,menghapuskan penggunaan zat berbahaya dalam komponen elektronik.

Salah satu aplikasi utama untuk PCB Substrat IC ini adalah dalam papan sirkuit sistem tertanam.dan peralatan medisUkuran kompak substrat ini membuat mereka sangat cocok untuk integrasi ke dalam ruang sempit dari sistem tertanam, di mana penggunaan ruang yang efisien adalah yang terpenting.Kemampuan IC Substrate untuk menahan suhu operasi maksimum hingga 150 °C memastikan dapat beroperasi secara andal di lingkungan yang rentan terhadap fluktuasi termal yang signifikan.

Selain itu, substrat ini merupakan bagian integral dari konstruksi panel substrat chip komputer.industri menuntut substrat yang dapat mempertahankan integritas dan konektivitas bahkan dalam kondisi operasi yang intensBerat 1 oz tembaga dari PCB ini memberikan konduktivitas listrik yang sangat baik, memastikan bahwa sinyal ditransmisikan dengan kerugian minimal atau gangguan,yang sangat penting untuk mempertahankan kinerja kecepatan tinggi dari chip komputer modern.

Papan substrat microchip adalah aplikasi penting lainnya untuk PCB substrat IC ini.jejak kecil dari 10mm X 10mm substrat menjadi aset yang sangat diperlukanPapan-papan ini harus mengakomodasi konfigurasi komponen elektronik yang padat, sementara juga mempertahankan stabilitas fisik dan termal yang kuat.PCB ini menawarkan keseimbangan optimal antara kompleksitas dan ukuran, memungkinkan desain sirkuit yang rumit yang diperlukan untuk operasi canggih dari microchip.

Singkatnya, produk PCB Substrat IC adalah komponen penting untuk banyak skenario, mulai dari elektronik konsumen sehari-hari hingga aplikasi industri khusus.ketahanan suhu tinggi, berat tembaga yang tepat, dan konfigurasi dua lapisan membuatnya menjadi substrat pilihan bagi produsen yang ingin memberikan produk elektronik berkualitas tinggi, tahan lama, dan sadar lingkungan.

Pengaturan:

PCB Substrat Sirkuit Terpadu kami dirancang untuk memenuhi tuntutan ketat dari mikroelektronika modern.PCB ini mampu mempertahankan tingkat kinerja tinggi dalam lingkungan yang menantang. Penutup permukaan adalah ENIG (Electroless Nickel Immersion Gold), memastikan konduktivitas yang sangat baik dan umur panjang untuk papan sirkuit sistem tertanam Anda.

Menampilkan 2 Lapisan Sirkuit Mikroelektronik, PCB Substrat IC kami menyediakan platform yang kompak dan efisien untuk integrasi sirkuit yang kompleks.kita mempertahankan presisi dengan lebar minimal jejak 0.1mm, memungkinkan desain yang rumit dan kinerja listrik yang superior.

Untuk meningkatkan daya tahan dan kinerja aplikasi Anda, PCB Substrat IC kami datang dengan Solder Mask Warna Hijau.Ini tidak hanya memberikan tampilan klasik tetapi juga memastikan perlindungan yang dapat diandalkan untuk sirkuit halus Anda.

Dukungan dan Layanan:

PCB Substrat IC kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif yang dirancang untuk memastikan kinerja dan keandalan produk Anda yang optimal.Tim ahli kami memberikan bantuan dengan pemilihan produk, desain, dan integrasi untuk memenuhi kebutuhan spesifik Anda. kami menawarkan bantuan pemecahan masalah, panduan tentang praktik terbaik untuk pemeliharaan,dan saran tentang peningkatan dan peningkatan untuk menjaga PCB Anda di garis depan teknologi.

Selain dukungan teknis kami, kami menyediakan berbagai layanan termasuk dokumentasi rinci, catatan aplikasi, dan materi pelatihan untuk membantu Anda mendapatkan hasil maksimal dari PCB Substrat IC kami.Komitmen kami untuk kepuasan pelanggan berarti kami terus meningkatkan layanan dukungan kami untuk memberikan pengalaman terbaik..

Harap dicatat bahwa dukungan dan layanan teknis kami hanya untuk pertanyaan dan masalah yang terkait dengan produk.kami mendorong Anda untuk menghubungi departemen yang sesuai dalam organisasi kami.
