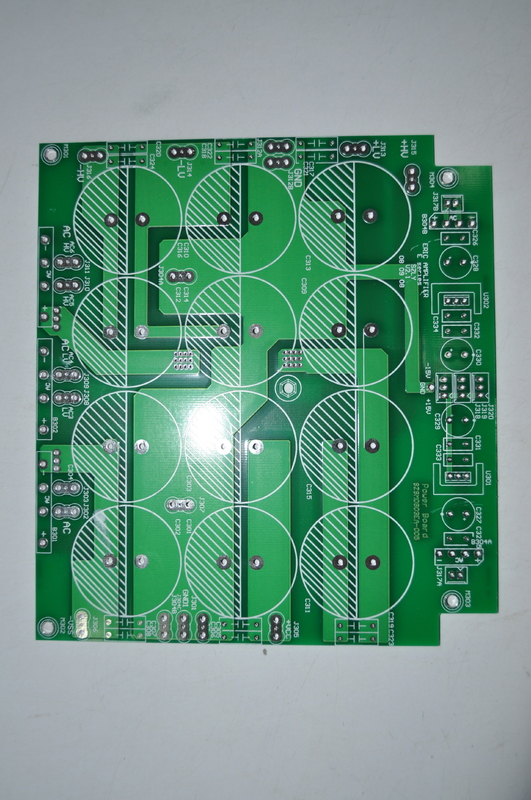

1oz Tembaga dua sisi dicetak papan kabel dengan OSP permukaan untuk hasil

Deskripsi produk:

PCB berpasangan, juga dikenal sebagai PCB berpasangan atau PCB berlapis ganda, adalah jenis papan sirkuit cetak yang memiliki lapisan tembaga konduktif di kedua sisi atas dan bawah papan.Desain ini memungkinkan peningkatan kompleksitas routing dan kepadatan komponen yang lebih tinggi dibandingkan dengan PCB satu sisi.

Produk Double-Sided PCB yang tersedia dirancang khusus dengan permukaan OSP (Organic Soldability Preservative),menawarkan soldebility yang sangat baik dan perlindungan jangka panjang untuk jejak tembaga yang terpaparPenutup permukaan ini meningkatkan keandalan dan daya tahan PCB, membuatnya cocok untuk berbagai aplikasi elektronik.

Salah satu fitur unik dari PCB Double-Sided ini adalah persyaratan khusus untuk bebas halogen dan menggabungkan kontrol impedansi.Atribut Bebas Halogen memastikan bahwa PCB ramah lingkungan dan bebas dari senyawa halogen berbahaya, sehingga sesuai dengan peraturan dan standar industri. Selain itu, kemampuan Pengendalian Impedansi memungkinkan kontrol yang tepat dari integritas sinyal dan pencocokan impedansi,penting untuk sirkuit elektronik kecepatan tinggi dan sensitif.

Ketika datang ke bahan, Double-Sided PCB ini dibangun menggunakan FR4, bahan substrat yang banyak digunakan dan serbaguna dalam industri PCB.kekuatan mekanik, dan stabilitas termal, membuatnya ideal untuk berbagai aplikasi elektronik yang membutuhkan keandalan dan kinerja.

Produk Double-Sided PCB ini memiliki dua lapisan, memberikan keseimbangan antara kompleksitas dan biaya efektif.dan jalur sinyal sambil tetap mempertahankan biaya manufaktur yang dapat dikelola.

Selain itu, PCB Double-Sided menggabungkan teknologi khusus untuk Pengendalian Impedansi dengan toleransi ± 10%.seperti penundaan penyebaran sinyal dan attenuasi, dikontrol dengan tepat dalam toleransi yang ketat, memenuhi persyaratan aplikasi frekuensi tinggi dan kecepatan tinggi.

Kesimpulannya, PCB Double-Sided dengan OSP surface finish, Halogen Free/Impedance Control persyaratan khusus, bahan FR4, dua lapisan,dan teknologi Pengendalian Impedansi menawarkan solusi yang andal dan berkinerja tinggi untuk berbagai desain elektronikApakah Anda membutuhkan PCB Double-Sided untuk peralatan industri, elektronik konsumen, telekomunikasi, atau aplikasi lain yang membutuhkan papan sirkuit yang kompak dan efisien,produk ini dirancang untuk memenuhi kebutuhan Anda dengan kualitas dan presisi.

Fitur:

• Nama produk: PCB berpasangan dua
• Layanan lainnya: Desain PCB/Membentuk PCB
• Persyaratan khusus: Kontrol bebas halogen/impedansi
• Jumlah Lapisan: 2
• Min. Lubang ke Tembaga: 0,2 mm
• Ruang konduktor: 5 Mil

Parameter teknis:

Aplikasi:

Pilihan finishing permukaan termasuk HASL, OSP, ENIG, Immersion Gold, dan finishing bebas timbal memberikan fleksibilitas dalam memenuhi persyaratan proyek tertentu.2m PCB sisi ganda atau 1.5m PCB sisi ganda, PCB ini dapat disesuaikan sesuai dengan aplikasi yang berbeda.

Salah satu fitur utama dari PCB sisi ganda ini adalah teknologi khusus kontrol impedansi dengan toleransi ± 10%.membuat mereka ideal untuk aplikasi frekuensi tinggi di mana menjaga integritas sinyal sangat penting.

Kesempatan dan Skenario Aplikasi Produk:

1. Elektronik Konsumen: PCB sisi ganda umumnya digunakan dalam perangkat elektronik konsumen seperti smartphone, tablet, dan laptop karena ukuran kompak dan keandalan tinggi.

2. Otomatisasi Industri: Dalam sistem otomatisasi industri, PCB dua lapisan memainkan peran penting dalam mengendalikan dan memantau proses, memastikan operasi yang lancar dan efisiensi tinggi.

3Industri otomotif: PCB sisi ganda adalah komponen penting dalam kendaraan modern, yang digunakan dalam berbagai sistem termasuk unit kontrol mesin, sistem infotainment, dan fitur keselamatan.

4Telekomunikasi: Dengan meningkatnya permintaan untuk transmisi data berkecepatan tinggi,PCB sisi dua dengan kontrol impedansi banyak digunakan dalam peralatan telekomunikasi untuk memastikan transmisi sinyal yang dapat diandalkan.

5Perangkat medis: Dalam peralatan medis di mana presisi dan keandalan adalah yang terpenting, PCB bi-layer digunakan dalam perangkat seperti sistem pemantauan, peralatan diagnostik, dan perangkat pencitraan.

Secara keseluruhan, PCB sisi ganda dengan ketebalan tembaga selesai 35um, bahan FR4, dan teknologi khusus kontrol impedansi adalah solusi serbaguna untuk berbagai aplikasi,memberikan keandalan, kinerja, dan fleksibilitas dalam desain.

Pengaturan:

Layanan kustomisasi produk untuk papan cetak berpasangan ganda:

Layanan lainnya: Desain PCB/Membentuk PCB

Jenis: Offline

Tembaga: 1 oz

Warna tahan solder: Hijau

Teknologi Khusus: Standar

Dukungan dan Layanan:

Dukungan dan Layanan Teknis Produk kami untuk PCB Sisi Dua meliputi:

- Bantuan ahli dengan pemasangan dan pengaturan produk

- Panduan pemecahan masalah untuk masalah yang dihadapi

- Dokumentasi produk yang komprehensif dan manual pengguna

- Pembaruan dan patch perangkat lunak secara teratur untuk memastikan kinerja yang optimal

- Tim dukungan pelanggan yang berdedikasi tersedia untuk bantuan
