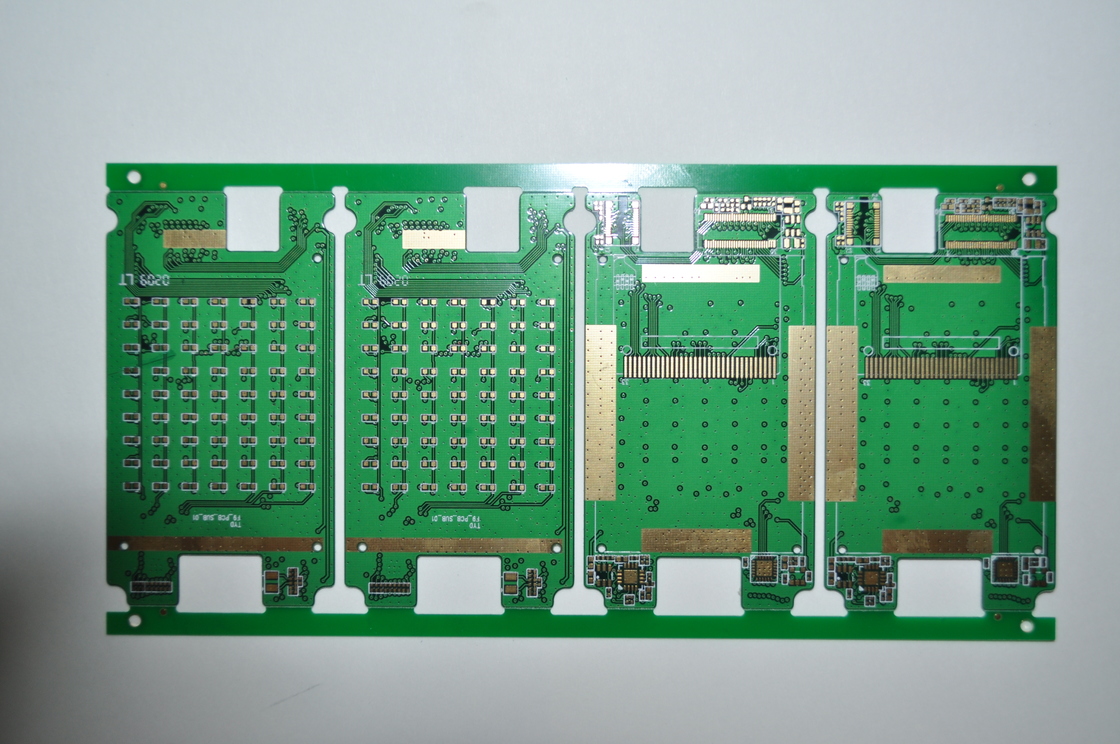

5 Mil Conductor Space Double-Sided PCB dengan Teknologi Standar dan Layanan Desain PCB / perakitan PCB

Deskripsi Produk:

PCB Dua Sisi, juga dikenal sebagai Papan Sirkuit Dua Sisi atau PCB Dua Lapis, adalah jenis papan sirkuit cetak yang menampilkan jejak tembaga konduktif di kedua sisi papan. Desain ini memungkinkan sirkuit yang lebih kompleks dan pilihan konektivitas yang lebih besar dibandingkan dengan PCB satu sisi.

Produk pcb dua sisi 1.5m kami hadir dengan warna solder resist hijau, memberikan hasil akhir yang menarik secara visual dan standar yang umum digunakan dalam manufaktur elektronik. Solder resist hijau membantu melindungi jejak tembaga dari oksidasi dan faktor lingkungan lainnya, memastikan umur panjang dan keandalan PCB.

Dengan ketebalan tembaga akhir 35um, PCB dua sisi kami menawarkan konduktivitas dan daya tahan yang sangat baik untuk berbagai aplikasi elektronik. Lapisan tembaga menyediakan koneksi listrik yang diperlukan antara komponen dan memastikan kinerja yang stabil dalam berbagai kondisi pengoperasian.

Jarak lubang minimum ke tembaga 0,2mm pada PCB dua sisi kami memungkinkan pengeboran dan penempatan komponen yang presisi, memungkinkan perakitan yang efisien dan titik koneksi yang andal. Fitur ini sangat penting untuk menjaga integritas sinyal dan mencegah korsleting dalam desain sirkuit yang kompleks.

PCB dua sisi kami juga menampilkan ruang konduktor 5 mil, menyediakan ruang yang cukup untuk merutekan jejak dan membuat pola sirkuit yang rumit. Jarak konduktor yang optimal meningkatkan kinerja keseluruhan PCB dengan meminimalkan interferensi sinyal dan memastikan konduktivitas listrik yang konsisten di seluruh papan.

Selain spesifikasi produk standar, kami juga menawarkan layanan desain PCB dan perakitan PCB untuk memenuhi kebutuhan spesifik Anda. Tim kami yang berpengalaman dapat membantu Anda dalam menyesuaikan desain PCB dua sisi agar sesuai dengan kebutuhan proyek Anda dan memberikan solusi perakitan yang komprehensif untuk solusi lengkap.

Fitur:

• Nama Produk: PCB Dua Sisi
• Material: FR4
• Tembaga Akhir: 35um
• Teknologi Khusus: Standar
• Persyaratan Khusus: Bebas Halogen/Kontrol Impedansi
• Tipe: Offline

Parameter Teknis:

Aplikasi:

PCB Dua Sisi, juga dikenal sebagai PCB Dua Lapis atau PCB Dua Sisi, adalah jenis papan sirkuit cetak yang memiliki lapisan tembaga konduktif di kedua sisi papan. Desain ini memungkinkan sirkuit yang lebih kompleks dan kepadatan komponen yang lebih besar dibandingkan dengan PCB satu sisi. Atribut produk dari PCB Dua Sisi membuatnya cocok untuk berbagai kesempatan dan skenario aplikasi.

Pilihan Penyelesaian Permukaan seperti HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservative), ENIG (Electroless Nickel Immersion Gold), Emas Imersi, dan hasil akhir bebas timbal memberikan fleksibilitas dan kompatibilitas dengan proses perakitan yang berbeda. Hal ini membuat PCB Dua Sisi ideal untuk digunakan dalam manufaktur elektronik di berbagai industri.

Warna solder resist Hijau tidak hanya memberikan tampilan klasik dan profesional tetapi juga membantu identifikasi komponen dan registrasi topeng solder selama perakitan. Penyelesaian permukaan OSP meningkatkan solderabilitas bantalan dan memastikan adhesi komponen yang baik, membuatnya cocok untuk aplikasi di mana penyolderan adalah proses yang kritis.

Dengan berat tembaga akhir 35um, PCB Dua Sisi menawarkan keseimbangan antara konduktivitas dan fleksibilitas, membuatnya cocok untuk aplikasi daya dan sinyal. Persyaratan khusus untuk Bebas Halogen dan menawarkan kontrol impedansi selanjutnya memperluas skenario aplikasi dari PCB Dua Sisi.

Baik digunakan dalam elektronik konsumen, sistem otomotif, peralatan industri, atau perangkat telekomunikasi, PCB Dua Sisi dengan atribut uniknya dapat memenuhi persyaratan yang menuntut dari desain elektronik modern. Konstruksi dua lapisnya memungkinkan perutean jejak dan sinyal yang efisien, menjadikannya pilihan yang disukai untuk desain PCB yang ringkas dan berkinerja tinggi.

Kustomisasi:

Layanan Kustomisasi Produk untuk PCB Dua Lapis:

Persyaratan Khusus: Bebas Halogen/Kontrol Impedansi

Permukaan: OSP

Teknologi Khusus: Kontrol Impedansi; ±10%

Jumlah Lapis: 2

Tipe: Offline

Dukungan dan Layanan:

Tim Dukungan Teknis Produk kami untuk PCB Dua Sisi berdedikasi untuk memberikan bantuan dengan pertanyaan atau masalah teknis apa pun yang terkait dengan produk. Tim kami yang berpengetahuan luas tersedia untuk membantu memecahkan masalah, menawarkan solusi, dan memastikan bahwa pengalaman Anda dengan PCB Dua Sisi kami berjalan lancar dan efisien.

Selain dukungan teknis, kami juga menawarkan berbagai layanan untuk meningkatkan kegunaan dan kinerja PCB Dua Sisi kami. Layanan ini mungkin termasuk opsi kustomisasi, konsultasi desain, dan program pelatihan untuk membantu Anda memaksimalkan potensi produk.
