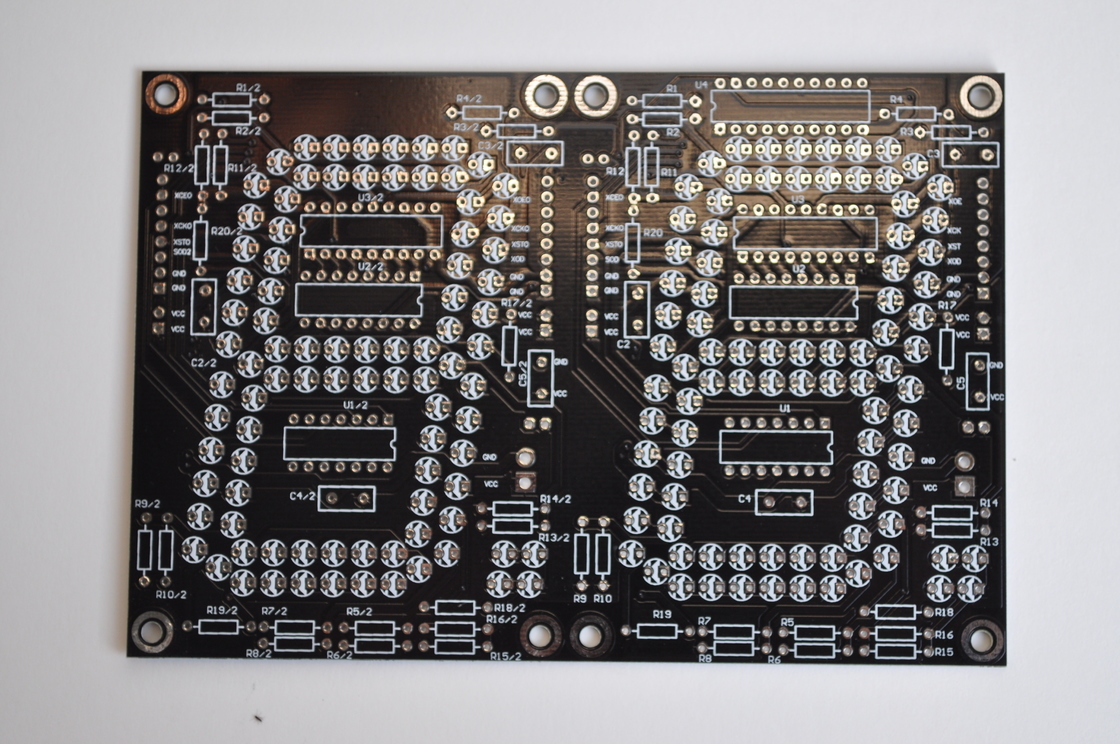

Teknologi Standar PCB Lapisan Ganda Ketebalan Papan 1,6 mm untuk Kinerja Superior

Teknologi Standar PCB Lapisan Ganda Ketebalan Papan 1,6 mm untuk Kinerja Superior

Hubungi Kami
Minta Kutipan
Rincian produk
Type:
Offline
Min. Hole To Copper:
0.2mm
Special Requirement:
Halogen Free/impedance Control
Number Of Layers:
2
Solder Resist Color:
Green
Copper:
1oz
Conductor Space:
5 Mil
Boardthickness:
1.6mm
Syarat Pembayaran & Pengiriman
Deskripsi Produk

Deskripsi produk:

PCB Sisi Ganda, juga dikenal sebagai PCB Bi-Layer atau PCB Dual Layer, adalah papan sirkuit serbaguna dan andal yang ideal untuk berbagai aplikasi elektronik.Dengan pilihan finishing permukaan dari HASL, OSP, ENIG, Immersion Gold, atau bebas timah, ini 1.5m PCB berpasangan menawarkan kualitas dan kinerja yang sangat baik.

Salah satu fitur utama dari PCB Double Sided ini adalah Teknologi Khusus Pengendalian Impedansi dengan toleransi ± 10%. Ini memastikan bahwa sinyal yang melintas melalui papan stabil dan konsisten,membuatnya cocok untuk aplikasi frekuensi tinggi di mana integritas sinyal sangat penting.

Teknologi Khusus lainnya yang ditawarkan dengan PCB Sisi Ganda ini adalah Standar, yang berarti memenuhi standar industri untuk kualitas dan kinerja.Ini menjamin bahwa PCB diproduksi menggunakan teknologi dan proses terbaru untuk memberikan hasil yang dapat diandalkan dan efisien.

Selain fitur teknis yang canggih, PCB sisi ganda ini juga dilengkapi dengan opsi Layanan Lain seperti Desain PCB dan perakitan PCB.Ini memberikan pelanggan dengan solusi satu atap untuk kebutuhan PCB mereka, dari desain sampai pemasangan, menghemat waktu dan memastikan proses produksi yang lancar.

Permukaan dari PCB Double Sided ini adalah OSP, yang merupakan singkatan dari Organic Soldability Preservatives. OSP adalah finishing permukaan yang hemat biaya yang menawarkan soldability dan flatness yang sangat baik,membuatnya cocok untuk berbagai aplikasi pengelasan.


Fitur:

  • Nama produk: PCB berpasangan dua
  • Persyaratan khusus: Kontrol bebas halogen/impedansi
  • Permukaan: OSP
  • Teknisi Khusus: Pengendalian Impedansi; ± 10%
  • Min. Lubang ke Tembaga: 0,2 mm
  • Jenis: Offline

Parameter teknis:

Bahan-bahan FR4
Jenis Offline
Warna tahan solder Hijau
Perbaikan permukaan HASL, OSP, ENIG, Emas Immersi, Bebas Timah
Jumlah Lapisan 2
Ruang Konduktor 5 juta
Tembaga 1 oz
Permukaan OSP
Teknisi Khusus Pengendalian impedansi; ± 10%
Min. Lubang ke Tembaga 0.2mm

Aplikasi:

PCB sisi ganda dengan permukaan OSP serbaguna dan banyak digunakan dalam berbagai aplikasi produk dan skenario.Atribut bebas halogen dan kontrol impedansi membuat mereka ideal untuk perangkat elektronik sensitif di mana persyaratan ini sangat penting.

Salah satu atribut produk utama adalah jumlah lapisan, dengan PCB Sisi Dua ini menawarkan 2 lapisan.Desain ini sangat cocok untuk aplikasi yang membutuhkan keseimbangan kompleksitas dan kesederhanaan dalam sirkuit.

Penggunaan 1 oz tembaga dalam PCB ini memastikan konduktivitas yang baik dan keandalan dalam aplikasi elektronik yang berbeda.membuat PCB ini cocok untuk elektronik konsumen, peralatan industri, dan banyak lagi.

Dengan jarak minimum lubang ke tembaga 0,2 mm, PCB Sisi Ganda ini cocok untuk desain rumit yang membutuhkan presisi dalam penempatan komponen dan routing.

Kasus dan Skenario Aplikasi Produk untuk PCB Berdua Sisi ini meliputi namun tidak terbatas pada:

- PCB Overlength: PCB ini cocok untuk aplikasi yang membutuhkan desain sirkuit yang lebih panjang dan lebih kompleks tanpa mengorbankan kinerja.

- PCB berlapis ganda: Desain lapisan ganda PCB ini memungkinkan untuk mengintegrasikan lebih banyak komponen, membuatnya cocok untuk perangkat yang membutuhkan kepadatan sirkuit yang lebih tinggi.

- Dual Layer PCB: Desain dua lapisan menawarkan fleksibilitas dalam rute dan penempatan komponen, membuat PCB ini cocok untuk berbagai perangkat elektronik.

Secara keseluruhan, PCB Double Sided dengan permukaan OSP, Halogen Bebas / kontrol impedansi, 2 lapisan, 1oz tembaga, dan 0.2mm jarak minimum lubang untuk tembaga adalah pilihan yang dapat diandalkan untuk berbagai aplikasi elektronik yang membutuhkan presisi, keandalan, dan kinerja.


Pengaturan:

Layanan kustomisasi produk untuk PCB ekstra panjang sisi ganda, PCB bi-lapisan, dan papan kabel cetak sisi ganda:

Jenis: Offline

Bahan: FR4

Jumlah Lapisan: 2

Warna tahan solder: Hijau

Min. Lubang ke Tembaga: 0,2 mm


Dukungan dan Layanan:

Dukungan dan Layanan Teknis Produk kami untuk PCB Sisi Dua meliputi:

- Bantuan dengan pemasangan dan pengaturan produk

- Panduan pemecahan masalah untuk masalah teknis

- Tips pemeliharaan produk dan praktik terbaik

- Sumber daya pelatihan untuk menggunakan PCB Sisi Dua secara efisien

- Layanan dukungan garansi dan perbaikan untuk setiap cacat
