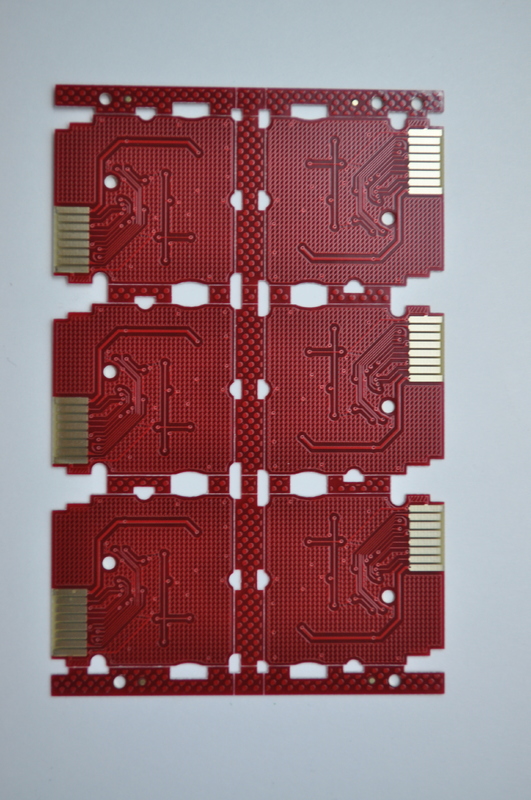

0.2mm Min. Lubang Untuk Tembaga PCB Sisi Ganda Dengan Pengendalian Impedansi Dan OSP Surface Finishing

Deskripsi Produk:

Selamat datang di ringkasan produk kami untuk PCB Dua Sisi 1.2m, juga dikenal sebagai PCB Lapisan Ganda atau Papan Sirkuit Cetak Dua Sisi. PCB khusus ini menawarkan berbagai fitur dan spesifikasi yang menjadikannya pilihan serbaguna dan andal untuk berbagai aplikasi elektronik.

Pilihan penyelesaian permukaan yang tersedia untuk PCB Dua Sisi ini meliputi HASL (Perataan Solder Udara Panas), OSP (Pengawet Solderabilitas Organik), ENIG (Emas Imersi Nikel Tanpa Listrik), Emas Imersi, dan penyelesaian bebas timbal. Pilihan penyelesaian permukaan ini memberikan manfaat yang berbeda seperti peningkatan solderabilitas, ketahanan korosi, dan keandalan keseluruhan.

Dilengkapi dengan teknologi khusus standar, PCB Dua Sisi ini dirancang untuk memenuhi standar industri dan memastikan kinerja yang konsisten. Ketebalan tembaga akhir 35um memberikan konduktivitas dan daya tahan yang diperlukan untuk koneksi listrik yang andal.

Sebagai PCB tipe offline, produk ini cocok untuk berbagai aplikasi yang memerlukan desain dua lapis. Konfigurasi tipe offline memungkinkan fleksibilitas dalam desain sirkuit dan penempatan komponen, menjadikannya ideal untuk perangkat elektronik yang kompleks.

Salah satu persyaratan khusus dari PCB Dua Sisi ini adalah komposisi bebas halogennya, yang ramah lingkungan dan aman untuk digunakan dalam berbagai aplikasi. Selain itu, kontrol impedansi adalah persyaratan khusus lainnya yang memastikan integritas sinyal dan keandalan dalam aplikasi frekuensi tinggi.

Singkatnya, PCB Dua Sisi 1.2m yang ditawarkan oleh perusahaan kami adalah solusi berkualitas tinggi dan andal untuk kebutuhan manufaktur elektronik Anda. Dengan pilihan penyelesaian permukaan seperti HASL, OSP, ENIG, Emas Imersi, dan penyelesaian bebas timbal, teknologi khusus standar, ketebalan tembaga akhir 35um, konfigurasi tipe offline, dan persyaratan khusus untuk komposisi bebas halogen dan kontrol impedansi, PCB Lapisan Ganda ini dirancang untuk memenuhi harapan Anda akan kinerja dan keandalan.

Fitur:

• Nama Produk: PCB Dua Sisi
• Penyelesaian Permukaan: HASL, OSP, ENIG, Emas Imersi, Bebas Timbal
• Teknologi Khusus: Kontrol Impedansi ;±10%
• Teknologi Khusus: Standar
• Persyaratan Khusus: Bebas Halogen/Kontrol Impedansi
• Permukaan: OSP

Parameter Teknis:

Aplikasi:

PCB Dua Sisi, juga dikenal sebagai PCB Dua Lapis, adalah jenis papan sirkuit cetak yang serbaguna dan banyak digunakan yang menawarkan banyak kesempatan dan skenario aplikasi produk. Dengan berat tembaga 1oz, PCB Dua Sisi ini ideal untuk berbagai aplikasi elektronik dan listrik yang memerlukan tingkat keandalan dan kinerja yang tinggi.

Salah satu atribut utama dari PCB Dua Sisi ini adalah persyaratan khususnya yaitu Bebas Halogen dan menawarkan kontrol impedansi. Hal ini membuatnya cocok untuk aplikasi di mana masalah lingkungan dan integritas sinyal merupakan faktor penting. Fitur kontrol impedansi memastikan kualitas sinyal yang konsisten, menjadikannya ideal untuk desain sirkuit frekuensi tinggi.

Dengan ketebalan papan 1.6mm dan terdiri dari 2 lapisan, PCB Dua Sisi ini sangat cocok untuk berbagai aplikasi offline. PCB dua sisi 1.2m dirancang untuk menawarkan daya tahan dan stabilitas yang ditingkatkan, membuatnya cocok untuk digunakan dalam sistem kontrol industri, catu daya, elektronik konsumen, elektronik otomotif, dan banyak lagi.

Desain PCB Dua Sisi memungkinkan integrasi sirkuit yang kompleks sambil mempertahankan faktor bentuk yang ringkas, menjadikannya ideal untuk aplikasi yang dibatasi ruang. Konstruksi berlapis ganda memastikan konduktivitas dan integritas sinyal yang sangat baik, menjadikannya cocok untuk aplikasi yang memerlukan transfer data berkecepatan tinggi dan kehilangan sinyal yang rendah.

Secara keseluruhan, PCB Dua Sisi dengan berat tembaga 1oz, persyaratan khusus yaitu Bebas Halogen dan menawarkan kontrol impedansi, ketebalan papan 1.6mm, 2 lapisan, dan tipe offline, adalah solusi yang andal dan serbaguna untuk berbagai kesempatan dan skenario aplikasi produk. Baik digunakan dalam elektronik konsumen, peralatan industri, atau sistem otomotif, PCB Dua Sisi ini memberikan fondasi yang kuat untuk membangun perangkat elektronik berkinerja tinggi dan andal.

Kustomisasi:

Layanan Kustomisasi Produk untuk Papan Sirkuit Cetak Dua Sisi:

1. Tembaga Akhir: 35um

2. Min. Lubang ke Tembaga: 0.2mm

3. Penyelesaian Permukaan: HASL, OSP, ENIG, Emas Imersi, bebas Timbal

4. Layanan Lainnya: Desain PCB/Perakitan PCB

5. Teknologi Khusus: Kontrol Impedansi; ±10%

Dukungan dan Layanan:

Dukungan Teknis dan Layanan Produk kami untuk PCB Dua Sisi meliputi:

- Bantuan ahli dengan instalasi dan pengaturan

- Panduan pemecahan masalah untuk masalah apa pun

- Pembaruan produk dan peningkatan firmware

- Informasi garansi dan proses pengembalian

- Sumber daya online seperti FAQ dan panduan pengguna
