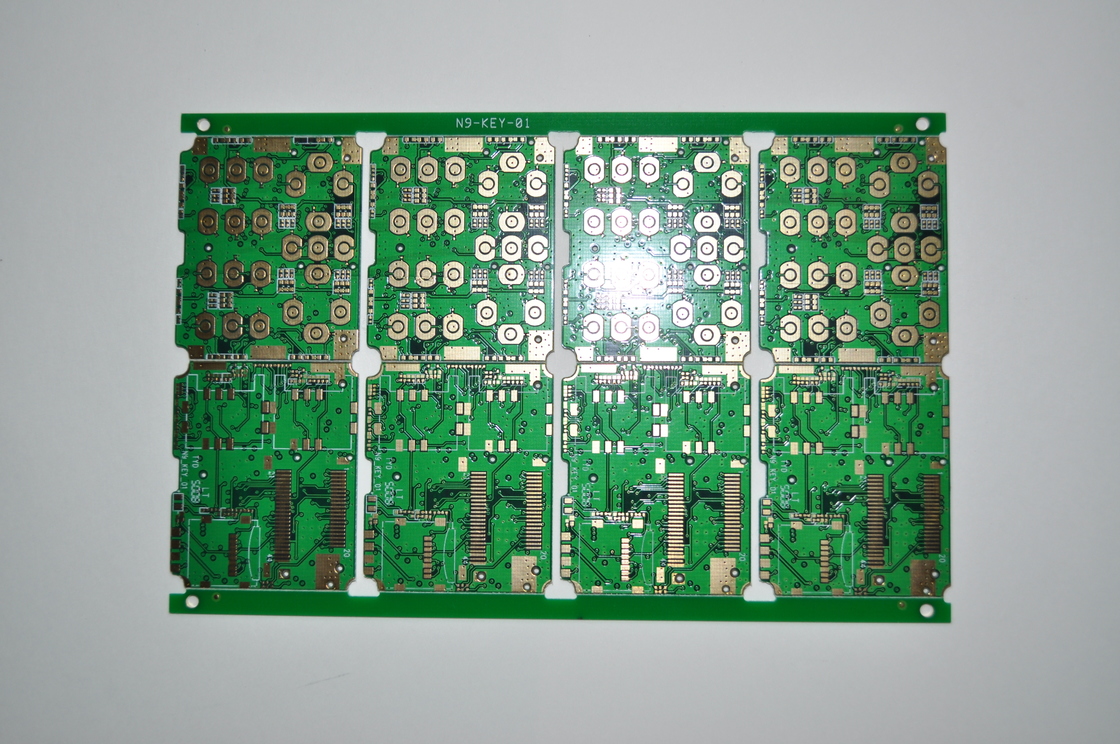

Halogen Bebas / Pengendalian Impedansi PCB Sisi Dua Dengan Teknologi Standar Min. Lubang Untuk Tembaga 0,2mm

Deskripsi Produk:

PCB Dua Sisi, juga dikenal sebagai PCB Dua Lapis atau PCB Ganda Sisi, adalah jenis papan sirkuit cetak yang menampilkan lapisan tembaga konduktif di kedua sisi atas dan bawah papan. Desain ini memungkinkan peningkatan kepadatan dan kompleksitas sirkuit dibandingkan dengan PCB satu sisi.

Produk PCB Dua Sisi kami menawarkan berbagai fitur dan opsi untuk memenuhi persyaratan proyek spesifik Anda. Dengan jarak lubang minimum ke tembaga 0,2mm, PCB ini cocok untuk aplikasi yang membutuhkan presisi dan keandalan.

Ruang konduktor 5 mil pada PCB Dua Sisi kami menyediakan ruang yang cukup untuk merutekan jejak dan koneksi, memungkinkan transmisi sinyal yang efisien dan mengurangi interferensi sinyal.

Dalam hal opsi penyelesaian permukaan, PCB Dua Sisi kami mendukung berbagai pilihan termasuk HASL (Hot Air Solder Leveling), OSP (Organic Solderability Preservatives), ENIG (Electroless Nickel Immersion Gold), Immersion Gold, dan penyelesaian bebas timah. Penyelesaian ini menawarkan perlindungan terhadap oksidasi, memastikan solderability, dan meningkatkan keandalan secara keseluruhan.

Warna solder resist yang tersedia untuk PCB Dua Sisi adalah hijau, warna umum dan dikenal luas di industri. Masker solder hijau tidak hanya memberikan hasil akhir yang menarik secara visual tetapi juga membantu dalam mengidentifikasi penempatan komponen dan mengurangi risiko jembatan solder selama perakitan.

PCB Dua Sisi ini dikategorikan sebagai tipe Offline, yang berarti dirancang untuk aplikasi di mana komponen dipasang di kedua sisi papan, menawarkan peningkatan fleksibilitas dalam desain dan tata letak sirkuit.

Singkatnya, produk PCB Dua Sisi kami menggabungkan manfaat desain dua sisi dengan bahan dan penyelesaian berkualitas tinggi untuk memberikan solusi yang andal dan efisien untuk proyek elektronik Anda. Apakah Anda memerlukan PCB Dua Lapis untuk produk komersial atau Papan Cetak Dua Sisi untuk prototipe, PCB Dua Sisi kami dirancang untuk memenuhi kebutuhan Anda dengan presisi dan kinerja.

Fitur:

• Nama Produk: PCB Dua Sisi (PCB Lapis Ganda, PCB Dua Lapis, Papan Sirkuit Dua Sisi)
• Tembaga Jadi: 35um
• Penyelesaian Permukaan: HASL, OSP, ENIG, Immersion Gold, Bebas Timah
• Ruang Konduktor: 5 Mil
• Min. Lubang Ke Tembaga: 0.2mm
• Layanan Lainnya: Desain PCB/Perakitan PCB

Parameter Teknis:

Aplikasi:

Kesempatan dan Skenario Aplikasi Produk untuk PCB dua sisi 1.2m, juga dikenal sebagai PCB Lapis Ganda:

PCB dua sisi dengan berat tembaga 1oz, 2 lapisan, dan ketebalan papan 1.6mm adalah solusi serbaguna yang cocok untuk berbagai aplikasi dan industri.

Salah satu skenario aplikasi utama untuk jenis PCB ini adalah dalam produksi PCB yang terlalu panjang, di mana panjang yang diperpanjang membutuhkan desain papan sirkuit yang stabil dan andal. Fitur dua sisi memungkinkan sirkuit dan interkoneksi yang lebih kompleks, menjadikannya ideal untuk aplikasi yang membutuhkan kepadatan komponen yang lebih tinggi.

Karena opsi penyelesaian permukaan yang tersedia seperti HASL, OSP, ENIG, Immersion Gold, dan penyelesaian bebas timah, PCB dua sisi ini dapat digunakan di berbagai lingkungan dan industri. Ketebalan tembaga jadi 35um memastikan konduktivitas yang baik dan integritas sinyal.

PCB dua sisi ini dapat digunakan di industri seperti otomotif, telekomunikasi, elektronik konsumen, otomatisasi industri, dan banyak lagi. Mereka cocok untuk aplikasi yang membutuhkan keseimbangan antara efektivitas biaya dan kinerja.

Baik itu untuk pembuatan prototipe elektronik, produksi batch kecil, atau manufaktur massal, PCB dua sisi 1.2m menawarkan solusi yang andal dan hemat biaya untuk berbagai produk dan sistem elektronik.

Kustomisasi:

Layanan Kustomisasi Produk untuk PCB Dua Sisi:

Layanan Lainnya: Desain PCB/Perakitan PCB

Ketebalan Papan: 1.6mm

Permukaan: OSP

Teknologi Khusus: Kontrol Impedansi; ±10%

Persyaratan Khusus: Bebas Halogen/Kontrol Impedansi

Dukungan dan Layanan:

Produk PCB Dua Sisi kami dilengkapi dengan dukungan teknis dan layanan komprehensif untuk memastikan kinerja dan keandalan yang optimal. Tim ahli kami siap membantu Anda dengan pertanyaan terkait produk, pemecahan masalah, dan panduan tentang praktik terbaik. Selain itu, kami menawarkan layanan kustomisasi untuk memenuhi persyaratan proyek tertentu dan memberikan pengiriman PCB Dua Sisi berkualitas tinggi yang tepat waktu. Yakinlah bahwa Anda dapat mengandalkan dukungan teknis dan layanan kami untuk meningkatkan pengalaman Anda dengan produk kami.
