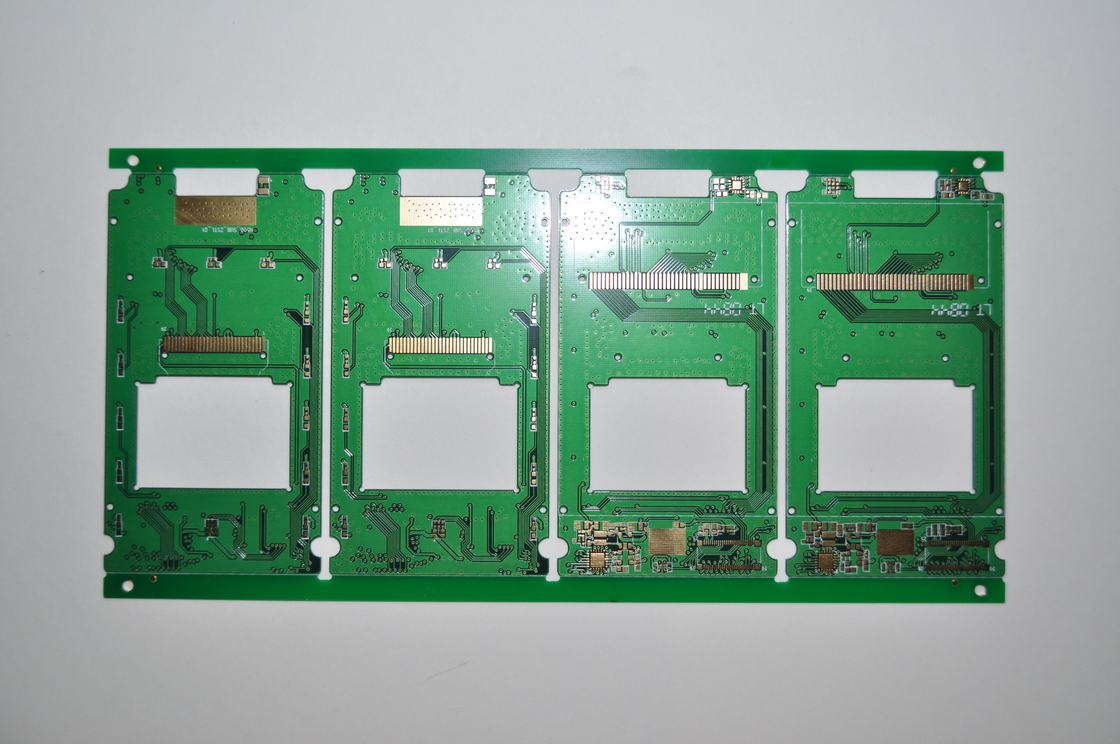

Tembaga selesai ketebalan papan 35um dan 1,6 mm PCB sisi ganda untuk perangkat elektronik

Tembaga selesai ketebalan papan 35um dan 1,6 mm PCB sisi ganda untuk perangkat elektronik

Hubungi Kami
Minta Kutipan
Rincian produk
Conductor Space:
5 Mil
Copper:
1oz
Special Tech:
Impedance Control ;±10%
Solder Resist Color:
Green
Special Requirement:
Halogen Free/impedance Control
Type:
Offline
Materials:
FR4
Min. Hole To Copper:
0.2mm
Syarat Pembayaran & Pengiriman
Deskripsi Produk

Deskripsi produk:

PCB berpasangan dua, juga dikenal sebagai PCB Bi-Layer atau Twin Layer PCB,adalah jenis papan sirkuit cetak yang serbaguna dan populer yang menawarkan fleksibilitas dan efisiensi yang meningkat dalam desain perangkat elektronikPCB canggih ini memiliki dua lapisan konduktif tembaga dengan bahan substrat yang disematkan di antara, yang memungkinkan peningkatan kepadatan dan kompleksitas sirkuit.

Produk PCB sisi ganda kami diproduksi menggunakan bahan berkualitas tinggi dan teknologi mutakhir untuk memastikan kinerja dan keandalan yang optimal.Permukaan PCB diobati dengan Konservatif Solderan Organik (OSP)Dengan ketebalan papan 1,6 mm, PCB ini menawarkan daya tahan dan stabilitas untuk berbagai aplikasi.

Salah satu fitur utama dari PCB sisi ganda kami adalah teknologi khusus yang digunakan dalam produksinya. PCB dibangun menggunakan proses manufaktur standar, memastikan kualitas dan presisi yang konsisten.Berat tembaga 1oz pada setiap lapisan memberikan konduksi yang efisien dari sinyal listrik dan disipasi panas, membuatnya ideal untuk aplikasi daya rendah dan tinggi.

PCB sisi ganda kami dirancang untuk memenuhi berbagai persyaratan, itulah sebabnya menawarkan beberapa opsi finishing permukaan.Konservatif Pengelasan Organik (OSP)Setiap opsi finishing permukaan memberikan manfaat unik dalam hal solderable, keandalan,dan efektifitas biaya.

Apakah Anda merancang elektronik konsumen, peralatan industri, sistem otomotif, atau perangkat elektronik lainnya,PCB sisi ganda kami adalah solusi serbaguna yang dapat memenuhi kebutuhan spesifik AndaDesain dual-layernya memungkinkan tata letak sirkuit yang lebih rumit, mengurangi gangguan sinyal, dan meningkatkan kinerja keseluruhan.

Dengan memilih produk PCB sisi ganda kami, Anda dapat mendapatkan solusi papan sirkuit yang kuat dan andal yang cocok untuk berbagai aplikasi.,teknologi standar, ketebalan papan 1,6 mm, berat 1 oz tembaga, dan beberapa opsi finishing permukaan membuat PCB ini pilihan yang sangat baik untuk proyek Anda berikutnya.


Fitur:

  • Nama produk: PCB berpasangan dua
  • Layanan lainnya: Desain PCB/Membentuk PCB
  • Tembaga selesai: 35um
  • Teknisi Khusus: Pengendalian Impedansi; ± 10%
  • Bahan: FR4
  • Jumlah Lapisan: 2

Parameter teknis:

Tembaga 1 oz
Permukaan OSP
Persyaratan Khusus Halogen Bebas / Kontrol Impedansi
Teknisi Khusus Pengendalian impedansi; ± 10%
Tembaga selesai 35um
Ruang Konduktor 5 juta
Perbaikan permukaan HASL, OSP, ENIG, Emas Immersi, Bebas Timah
Bahan-bahan FR4
Jenis Offline
Teknologi Khusus Standar

Aplikasi:

PCB sisi ganda dengan ketebalan papan 1,6mm, OSP permukaan selesai, 1oz berat tembaga, tipe offline,dan ruang konduktor 5 mil serbaguna dan banyak digunakan dalam berbagai aplikasi produk dan skenario.

Salah satu kesempatan aplikasi utama untuk PCB 1,2m dan 1,5m sisi ganda adalah dalam industri elektronik,di mana mereka ideal untuk aplikasi yang membutuhkan kepadatan komponen dan interkoneksi yang lebih tinggiPapan sirkuit dua sisi ini umumnya digunakan dalam elektronik konsumen, seperti smartphone, tablet, dan laptop, di mana ruang terbatas, dan desain yang kompak sangat penting.

Selain itu, PCB sisi ganda ini sangat cocok untuk sistem kontrol industri, elektronik otomotif, perangkat medis, dan peralatan telekomunikasi.Kemampuan mereka untuk mengakomodasi sirkuit yang kompleks dan memfasilitasi perutean sinyal membuat mereka cocok untuk berbagai perangkat elektronik.

Selain itu, PCB sisi ganda 1,2m dan 1,5m menemukan aplikasi dalam pencahayaan LED, catu daya, dan peralatan audio karena kinerja dan daya tahan yang dapat diandalkan.OSP permukaan akhir memberikan soldering yang sangat baik dan ketahanan korosi, membuat PCB ini cocok untuk lingkungan operasi yang keras.

Selain itu, jenis offline dari PCB dua sisi memungkinkan proses manufaktur yang efisien, membuatnya hemat biaya untuk produksi skala besar.Berat 1oz tembaga memastikan konduktivitas yang baik dan kinerja termal, penting untuk perangkat elektronik yang membutuhkan transmisi sinyal yang dapat diandalkan dan disipasi panas.

Kesimpulannya, sifat serbaguna dari PCB sisi ganda dengan ketebalan papan 1,6 mm, OSP permukaan selesai, 1 oz berat tembaga, tipe offline,dan ruang konduktor 5 mil membuat mereka komponen penting dalam berbagai industri dan aplikasi produk, mulai dari elektronik konsumen hingga mesin industri.


Pengaturan:

Layanan kustomisasi produk untuk PCB sisi ganda 1,2m:

- Teknis Khusus: Pengendalian Impedansi ± 10%

- Permukaan: OSP

Warna: Hijau

- Finishing permukaan: HASL, OSP, ENIG, Gold Immersion, bebas timbal

- Jumlah Lapisan: 2

Sesuaikan PCB Double-Plated Anda dengan spesifikasi di atas untuk memenuhi kebutuhan unik Anda.


Dukungan dan Layanan:

Dukungan Teknis Produk dan Layanan untuk produk PCB Sisi Dua meliputi:

- Bantuan teknis ahli untuk instalasi, pengaturan, dan pemecahan masalah.

- Panduan tentang praktik terbaik untuk merancang dan menerapkan PCB Sisi Dua.

- Akses ke sumber daya seperti data sheet, catatan aplikasi, dan pedoman desain.

- Program pelatihan dan lokakarya untuk meningkatkan pemahaman Anda tentang teknologi PCB Sisi Dua.
