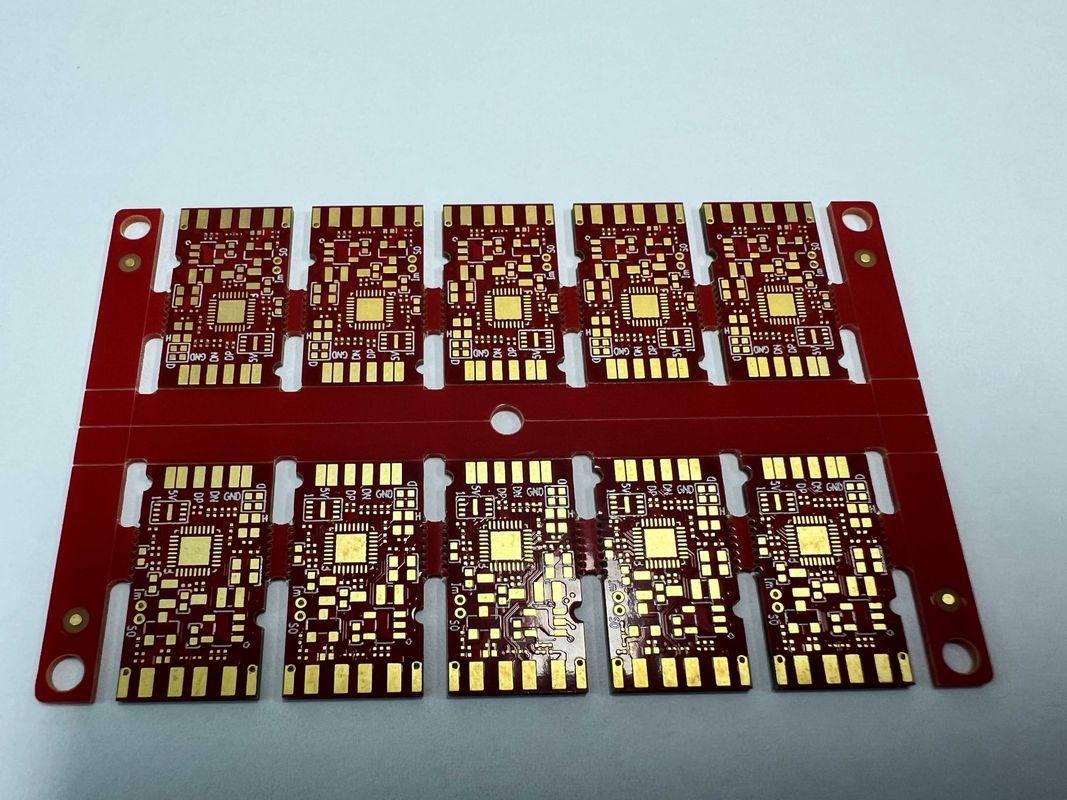

0.15mm Inner Layer Spacing HDI PCB Board dengan Sutra Putih dan Ukuran Lubang Kecil 0.1mm Manfaat

0.15mm Inner Layer Spacing HDI PCB Board dengan Sutra Putih dan Ukuran Lubang Kecil 0.1mm Manfaat

Hubungi Kami
Minta Kutipan
Rincian produk
Jarak lapisan dalam:
0,15mm
Ketebalan:
0,4-3,2mm
Bahan dasar:
S1000-2M
Ketebalan PCB:
1,6mm
Ukuran Lubang Terkecil:
0,1 mm
Jalan-jalan yang Buta dan Terkubur:
Tersedia
Lapisan Papan:
10L
Pengujian:
100% Pengujian E, X-RAY
Syarat Pembayaran & Pengiriman
Deskripsi Produk

Deskripsi produk:

High Density Model Board (HDI PCB) adalah jenis papan sirkuit cetak yang dirancang untuk aplikasi kecepatan tinggi dan kepadatan tinggi.Teknologi canggih ini memungkinkan desain yang lebih kompleks dengan komponen yang lebih kecil dan kepadatan koneksi yang lebih tinggi.

HDI PCB Board dikenal dengan interkoneksi kepadatannya yang tinggi, yang memungkinkan lebih banyak koneksi dalam jejak yang lebih kecil.Hal ini membuatnya ideal untuk aplikasi di mana ruang terbatas tetapi kinerja tinggi diperlukan.

Salah satu fitur utama dari HDI Printed Circuit Boards adalah penggunaan permukaan perendaman.permukaan yang halus yang meningkatkan soldering dan memastikan koneksi listrik yang andal. Penutup permukaan perendaman juga menawarkan ketahanan korosi yang sangat baik, membuat HDI PCB Board cocok untuk berbagai lingkungan.

Atribut penting lain dari HDI PCB Board adalah ketersediaan vias buta dan terkubur.Jenis-jenis vias ini memungkinkan rute yang lebih kompleks dan memungkinkan pembuatan PCB multi-layer dengan kepadatan interkoneksi yang tinggiDengan menggunakan vias buta dan terkubur, desainer dapat mencapai desain yang lebih kompak dan ringan tanpa mengorbankan kinerja.

Dalam hal estetika, HDI Printed Circuit Board memiliki layar sutra putih.Layar sutra putih tidak hanya memberikan tampilan yang bersih dan profesional tetapi juga meningkatkan visibilitas label komponen dan tanda, membuat pemasangan dan pemecahan masalah lebih mudah.

Salah satu spesifikasi utama dari HDI PCB Board adalah ukuran lubang terkecil 0,1 mm. Ukuran lubang kecil ini memungkinkan penggunaan komponen pitch halus dan memastikan koneksi yang tepat dan dapat diandalkan.Kemampuan untuk mengakomodasi lubang yang lebih kecil sangat penting untuk desain kepadatan tinggi yang membutuhkan miniaturisasi tanpa mengorbankan kinerja.

Singkatnya, High Density Interconnector (HDI) PCB Board adalah papan PCB berkecepatan tinggi yang dirancang untuk aplikasi kepadatan tinggi.layar sutra putih, dan ukuran lubang terkecil 0,1 mm, HDI PCB Board menawarkan kemampuan canggih untuk desain elektronik yang menuntut.


Fitur:

  • Nama produk: HDI PCB Board
  • Tes: 100% E-Testing, sinar-X
  • Ukuran Lubang terkecil: 0,1 mm
  • Blind And Buried Vias: Tersedia
  • Ketebalan PCB: 1,6 mm
  • Permukaan: Merendam

Parameter teknis:

Ketebalan 0.4-3.2mm
Permukaan Pencelupan
Jenis PCB 8 Lapisan Multilayer PCB Board
Ketebalan PCB 1.6mm
Pengujian 100% E-Testing, sinar-X.
Jalan-jalan yang Buta dan Terkubur Tersedia
Lapisan papan 10L
Ukuran Lubang terkecil 0.1mm
Min Via 0.1mm
Epoxy kaca RO4350B Tg280°C, Er<3.48, Rogers Corp.

Aplikasi:

Ketika datang ke aplikasi PCB berkecepatan tinggi, HDI PCB Board adalah pilihan utama karena desain dan kemampuan manufakturnya yang canggih.1 mm dan lapisan papan 10 lapisan, papan PCB multilayer 8 lapis ini sangat ideal untuk perangkat elektronik kompleks yang membutuhkan interkoneksi kepadatan tinggi.

Proses manufaktur HDI PCB yang digunakan untuk membuat papan ini memungkinkan peningkatan kepadatan routing dan garis dan ruang yang lebih halus,membuatnya sempurna untuk aplikasi di mana ruang terbatas dan integritas sinyal sangat pentingKetebalan papan mulai dari 0,4 mm hingga 3,2 mm memberikan fleksibilitas dalam desain sambil menjaga integritas struktural.

Salah satu atribut produk utama HDI PCB Board adalah ketebalan PCB 1,6 mm, yang mencapai keseimbangan antara daya tahan dan fleksibilitas, membuatnya cocok untuk berbagai aplikasi.Apakah itu untuk peralatan telekomunikasi, perangkat medis, atau sistem otomotif, papan PCB ini dapat memenuhi permintaan berbagai industri.

Dengan kemampuan kecepatan tinggi dan manufaktur presisi, HDI PCB Board sangat cocok untuk skenario yang membutuhkan kinerja yang dapat diandalkan dan transmisi sinyal yang efisien.Dari server data ke elektronik konsumen, papan ini dapat menangani tuntutan teknologi modern, memastikan operasi mulus dan fungsi optimal.

Secara keseluruhan, HDI PCB Board adalah solusi serbaguna untuk aplikasi yang menuntut kinerja tinggi, desain kompak, dan konektivitas yang andal.Fitur canggih dan proses manufaktur membuatnya menjadi pilihan utama bagi desainer dan insinyur yang ingin mendorong batas inovasi elektronik.


Pengaturan:

Layanan kustomisasi produk untukHDI PCB Boardproduk:

- Buta dan terkubur Vias: Tersedia

- Epoxy kaca: RO4350B Tg280°C, Er<3.48, Rogers Corp.

- Kata Kunci: High Density Interconnector

- Permukaan: perendaman

- Ketebalan PCB: 1,6 mm


Dukungan dan Layanan:

Dukungan Teknis Produk dan Layanan untuk produk HDI PCB Board meliputi:

- Dukungan teknis ahli untuk instalasi, pemecahan masalah, dan pemeliharaan.

- Program pelatihan yang komprehensif untuk pengguna dan teknisi.

- Pembaruan perangkat lunak dan firmware secara teratur untuk memastikan kinerja yang optimal.

- Layanan jaminan dan perbaikan untuk setiap cacat produk atau masalah.
