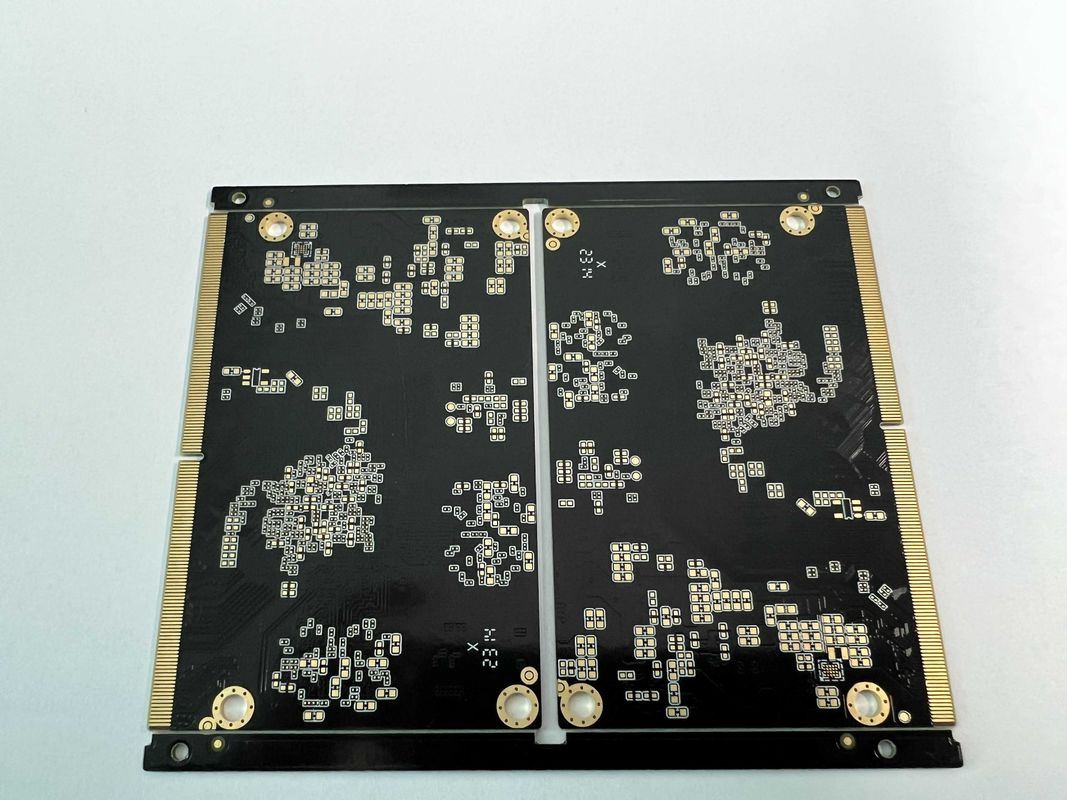

High Aspect Ratio 10 1 HDI PCB Board dengan P1.5 Spacing dan 0.3mm Min. Bga Pitch

High Aspect Ratio 10 1 HDI PCB Board dengan P1.5 Spacing dan 0.3mm Min. Bga Pitch

Hubungi Kami
Minta Kutipan
Rincian produk
Blind Vias:
Yes
Key Words:
High Density Interconnector
Impedance Control:
+/-10%
Misalignment Of Layers:
+/- 0.06
Spacing:
P1.5
Testing:
100%E-Testing,X-RAY
Process:
Immersion Gold/sliver
Bga:
10MIL
Syarat Pembayaran & Pengiriman
Deskripsi Produk

Deskripsi produk:

HDI PCB Board adalah papan sirkuit berkinerja tinggi yang dirancang untuk aplikasi kecepatan tinggi dan kepadatan tinggi.papan PCB ini sangat ideal untuk perangkat elektronik canggih yang membutuhkan presisi dan keandalan.

Diproduksi dengan menggunakan proses canggih Immersion Gold/silver, HDI PCB Board menawarkan konduktivitas dan ketahanan korosi yang unggul, memastikan kinerja optimal dalam lingkungan yang menuntut.Penutup Immersion Gold/Silver juga memberikan soldability yang sangat baik, sehingga memudahkan komponen untuk dipasang dengan aman ke papan.

Salah satu fitur utama dari HDI PCB Board adalah 100% jaminan uji listrik sebelum pengiriman.Proses pengujian yang ketat ini memastikan bahwa setiap papan memenuhi standar kualitas tertinggi dan bebas dari cacat atau masalah yang dapat mempengaruhi kinerjanyaPelanggan dapat memiliki ketenangan pikiran mengetahui bahwa setiap papan PCB HDI yang mereka terima telah diuji dan diverifikasi secara menyeluruh untuk bekerja tanpa cacat.

Dengan jarak P1.5, HDI PCB Board menawarkan kemampuan routing dan interkoneksi yang tepat, memungkinkan desain yang kompleks dan kompak untuk direalisasikan tanpa mengorbankan kinerja.Jarak yang sempit juga berkontribusi pada sifat kepadatan tinggi papan, membuatnya cocok untuk aplikasi di mana ruang terbatas tetapi kinerja sangat penting.

Fitur lain yang menonjol dari HDI PCB Board adalah ENIG (Electroless Nickel Immersion Gold).Finish ENIG memberikan permukaan yang rata dan halus yang ideal untuk komponen pitch halus dan memastikan sendi solder yang andalIni juga menawarkan ketahanan oksidasi yang sangat baik, meningkatkan umur panjang dan daya tahan papan.

Singkatnya, HDI PCB Board adalah produk top-of-the-line yang unggul dalam aplikasi kecepatan tinggi dan kepadatan tinggi.100% Tes Listrik Sebelum Pengiriman, jarak P1.5, dan akhir ENIG, papan PCB ini adalah pilihan sempurna untuk proyek elektronik yang menuntut yang membutuhkan presisi, keandalan, dan kinerja.


Fitur:

  • Nama produk: HDI PCB Board
  • Perbaikan permukaan: Plating emas, bebas timbal HASL
  • Rasio aspek: 10:1
  • Bga: 10MIL
  • Lapisan papan: 4L
  • Jarak: P1.5

Parameter teknis:

Rasio aspek 10:1
Perbaikan permukaan Plating Emas, HASL Bebas Timah
Bga 10MIL
Kata Kunci Interkonektor Densitas Tinggi, HDI PCB, PCB Densitas Tinggi, HDI Printed Circuit Board
Pengendalian impedansi +/-10%
Min. Bga Pitch 0.3mm
Fitur ENIG
Proses Perhiasan emas/perak
Pengujian 100% E-Testing, sinar-X.
Jarak P1.5

Aplikasi:

Ketika datang ke aplikasi PCB berkecepatan tinggi, HDI PCB Board dengan plating emas dan HASL lead-free surface finishing adalah pilihan utama.Dengan proses perendaman emas/perak dan kontrol impedansi +/-10%, produk ini ideal untuk berbagai aplikasi produk dan skenario.

Salah satu kesempatan aplikasi utama untuk HDI PCB Board adalah dalam desain PCB berkecepatan tinggi.Fitur canggih seperti vias buta dan interkonektor kepadatan tinggi membuatnya sempurna untuk transmisi data berkecepatan tinggi, memastikan integritas sinyal dan keandalan bahkan pada frekuensi tinggi.

Misalnya, di bidang konverter HD-SDI, di mana sinyal video definisi tinggi diproses dan dikonversi pada kecepatan tinggi, papan PCB HDI memainkan peran penting.Kemampuan kontrol impedansi membantu menjaga kualitas sinyal, sementara plating emas dan HASL bebas timah permukaan finishing memastikan daya tahan dan kinerja jangka panjang.

Skenario lain di mana HDI PCB Board unggul adalah dalam aplikasi yang membutuhkan tata letak sirkuit yang kompleks dan kendala ruang yang ketat.membuatnya cocok untuk perangkat elektronik kompak seperti smartphone, tablet, dan wearables.

Secara keseluruhan, HDI PCB Board adalah produk serbaguna yang dapat digunakan dalam berbagai aplikasi PCB berkecepatan tinggi, menawarkan kinerja, keandalan, dan efisiensi yang unggul.Kombinasi fitur canggih dan kualitas permukaan akhir membuatnya menjadi pilihan untuk proyek-proyek yang menuntut yang membutuhkan kontrol sinyal yang tepat dan interkoneksi kepadatan tinggi.


Pengaturan:

Layanan kustomisasi produk untuk papan sirkuit cetak HDI:

Pengendalian impedansi: +/-10%

Rasio aspek: 10:1

BGA: 10 MIL

Min. BGA Pitch: 0.3mm

Pengujian: 100% Pengujian E, sinar-X


Dukungan dan Layanan:

Dukungan dan Layanan Teknis Produk kami untuk Papan PCB HDI meliputi:

- Bantuan dengan instalasi dan pengaturan

- Pemecahan masalah dan diagnosis masalah teknis

- Memberikan panduan tentang penggunaan produk dan praktik terbaik

- Menawarkan rekomendasi untuk mengoptimalkan kinerja

- Pembaruan produk terus menerus dan dukungan pemeliharaan


Kirim pertanyaan Anda langsung ke kami
