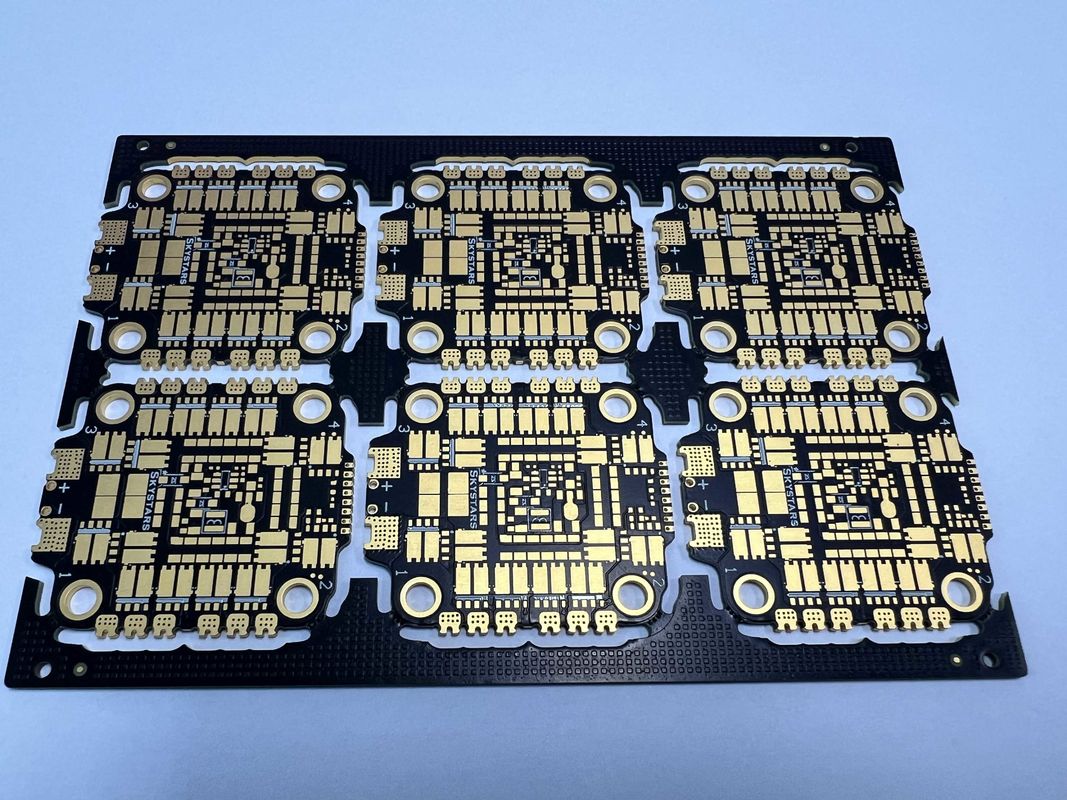

Papan PCB HDI yang disesuaikan dengan Ketebalan Papan 0,2 mm-6.00 mm 8mil-126mil

Deskripsi produk:

Memperkenalkan produk papan PCB HDI mutakhir kami - 4L 1+N+1 HDI Boards.menawarkan kinerja dan keandalan yang luar biasa.

Papan HDI 4L 1+N+1 kami memiliki rentang lapisan papan dari 6 hingga 32 lapisan, memberikan pilihan serbaguna untuk berbagai kebutuhan proyek.Berbagai lapisan memungkinkan desain sirkuit yang rumit dan tata letak yang kompak, membuatnya ideal untuk aplikasi yang membutuhkan kepadatan sinyal yang tinggi dan routing yang kompleks.

Salah satu fitur yang menonjol dari papan PCB HDI kami adalah kemampuannya untuk mengakomodasi persyaratan khusus seperti memasukkan soket lampu.membuatnya cocok untuk berbagai aplikasi yang membutuhkan komponen pencahayaan.

Dengan lebar jejak minimal dan jarak 3/3 mil, papan PCB HDI kami menawarkan kemampuan routing sinyal yang tepat, memastikan integritas dan keandalan sinyal yang optimal.Hal ini membuatnya menjadi pilihan yang sangat baik untuk aplikasi yang menuntut transfer data kecepatan tinggi dan kinerja, seperti desain PCB DDR4.

Apakah Anda merancang sistem komputasi berkinerja tinggi, peralatan telekomunikasi, atau sistem kontrol industri,Papan HDI 4L 1+N+1 kami memberikan dasar yang kuat yang dibutuhkan untuk membawa desain inovatif Anda hidupFitur canggih dan kualitas luar biasa dari papan PCB HDI kami menjadikannya pilihan yang dapat diandalkan untuk aplikasi elektronik yang menuntut.

Rasakan kekuatan teknologi interkonektor kepadatan tinggi dengan state-of-the-art 4L 1 + N + 1 HDI Board kami.Jelajahi kemungkinan desain sirkuit canggih dan routing sinyal dengan solusi papan HDI PCB serbaguna dan andal kami.

Fitur:

• Nama produk: HDI PCB Board
• Permintaan khusus: Half Hole, 0.25mm BGA
• Pengendalian impedansi: Ya
• Ukuran Lubang: 0.1mm Laser Bor
• Ketebalan papan: 0,2 mm-6.00 mm ((8mil-126mil)
• Bahan baku: FR4 IT180

Parameter teknis:

Aplikasi:

HDI Printed Circuit Boards (PCB) adalah papan sirkuit canggih yang menawarkan interkoneksi kepadatan tinggi, menjadikannya ideal untuk berbagai produk dan aplikasi elektronik yang kompleks.Dengan atribut seperti minimal jejak 3/3 mil, rasio aspek 10:1, lapisan papan mulai dari 6 sampai 32, ukuran lubang pengeboran laser 0,1 mm, dan diproduksi menggunakan bahan baku FR4 IT180, papan PCB HDI sangat serbaguna dan cocok untuk berbagai skenario.

Salah satu skenario aplikasi utama untuk papan PCB HDI adalah dalam Manufaktur PCB HDI.Interkoneksi kepadatan tinggi dan opsi beberapa lapisan membuat mereka cocok untuk pembuatan perangkat elektronik dengan desain kompak dan sirkuit yang kompleksApakah itu dalam elektronik konsumen, peralatan telekomunikasi, atau mesin industri, papan PCB HDI dapat membantu mengoptimalkan kinerja dan fungsi produk akhir.

Kesempatan aplikasi produk lain yang penting untuk papan PCB HDI adalah dalam produksi HD SDI Converters.Konverter High-Definition Serial Digital Interface (HD SDI) membutuhkan papan sirkuit yang tepat dan dapat diandalkan untuk memastikan transmisi dan pemrosesan sinyal yang lancarPapan PCB HDI, dengan jejak halus dan jumlah lapisan yang tinggi, dapat memenuhi persyaratan yang ketat dari konverter HD SDI, memungkinkan mereka untuk memberikan kualitas video dan audio yang unggul.

Pengaturan:

Layanan kustomisasi produk untuk papan PCB berkecepatan tinggi - papan PCB HDI:

Bahan baku: FR4 IT180

Rasio aspek: 10:1

Nama PCB: 4L 1+N+1 HDI Boards

Ukuran Lubang Minimal: 0,15 mm

Ketebalan: 0,4-3,2 mm

Dukungan dan Layanan:

Produk Papan PCB HDI dilengkapi dengan Dukungan dan Layanan Teknis Produk yang komprehensif untuk membantu pelanggan dengan pertanyaan atau masalah yang mungkin mereka hadapi.Tim ahli kami berdedikasi untuk memberikan dukungan yang tepat waktu dan efektif untuk memastikan kinerja optimal HDI PCB Board AndaLayanan kami meliputi konsultasi teknis, bantuan pemecahan masalah, pelatihan produk, dan dukungan garansi.Yakinlah bahwa tim dukungan teknis kami berkomitmen untuk membantu Anda memaksimalkan potensi HDI PCB Board Anda.
