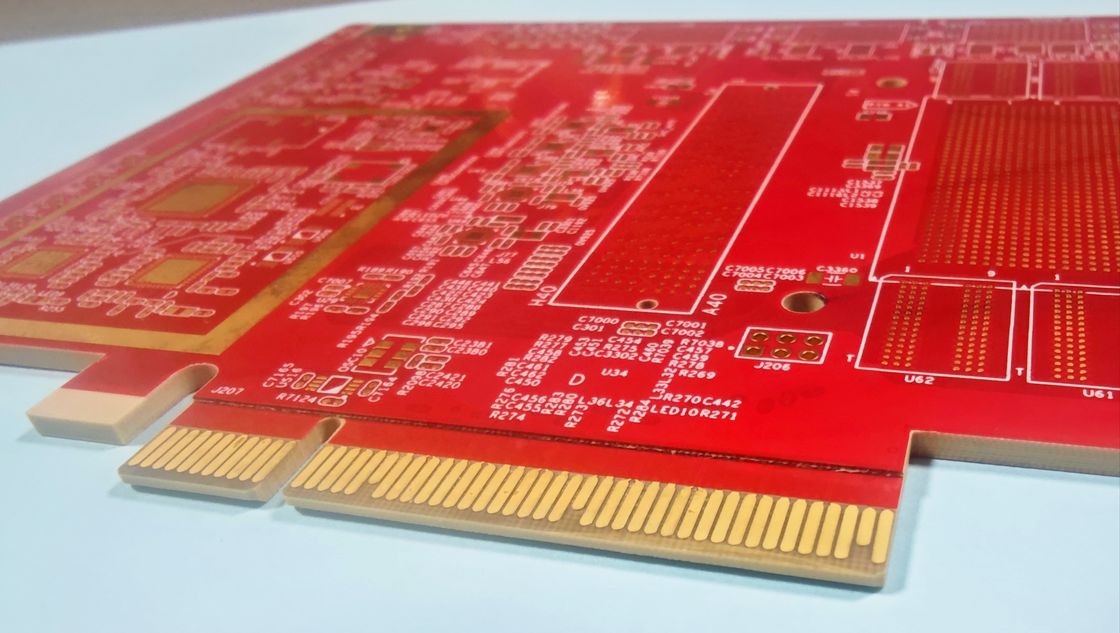

0.1mm Laser Drill Hole Size HDI PCB Board for Density Electronic Devices Ketebalan 0,4-3,2mm Bahan baku FR4 IT180

Deskripsi produk:

Papan PCB HDI kami melalui proses E-Testing 100% yang ketat, memastikan kualitas dan konsistensi. Selain itu, kami menggunakan pengujian X-RAY untuk memastikan integritas produk kami.

Dengan jejak minimal 3/3Mil, HDI PCB Board kami menawarkan presisi dan akurasi yang luar biasa. rasio aspek 10: 1 memungkinkan fleksibilitas yang lebih besar dalam desain,memungkinkan insinyur untuk membuat sirkuit yang lebih kompleks dengan mudah.

Ketebalan papan PCB HDI kami berkisar dari 0,4 hingga 3,2 mm, memberikan pilihan yang lebih besar untuk desain khusus aplikasi.produk kami memastikan integritas sinyal yang sangat baik dan mengurangi kebisingan.

Papan PCB HDI kami adalah solusi sempurna untuk desain PCB DDR4, menawarkan kinerja dan keandalan yang tak tertandingi.produk kami adalah pilihan ideal untuk aplikasi interkoneksi kepadatan tinggi.

Fitur:

• Nama produk: HDI PCB Board
• Pengendalian impedansi: Ya
• Ketebalan papan: 0,2 mm-6.00 mm ((8mil-126mil)
• Nama PCB: 4L 1+N+1 HDI Boards
• Bahan baku: FR4 IT180
• Kata Kunci: Interkonektor Densitas Tinggi

High Density Model Board, HD SDI Converter, High Speed PCB Board

Parameter teknis:

Aplikasi:

High Density Interconnector (HDI) PCB Board adalah teknologi revolusioner di bidang elektronik.

• Konverter SDI HD:Papan PCB HDI sangat cocok untuk konverter HD SDI. Desain interkoneksi kepadatannya yang tinggi memungkinkan transmisi sinyal berkecepatan tinggi dengan kerugian minimal.Ini juga memiliki kontrol impedansi yang sangat baik, memastikan bahwa sinyal tetap stabil sepanjang proses transmisi.
• PCB berkecepatan tinggi:Papan PCB HDI dirancang untuk aplikasi kecepatan tinggi. ukuran lubang minimum 0,15mm dan rasio aspek 10: 1 memungkinkan untuk menciptakan padat,sirkuit kompleks yang dapat menangani sinyal kecepatan tinggi tanpa gangguanHal ini juga memiliki ukuran lubang 0.1mm bor laser, yang memungkinkan pembuatan mikro-vias yang lebih meningkatkan kepadatan papan.
• HDI PCB Board:HDI PCB Board dirancang khusus untuk digunakan dalam aplikasi interkoneksi kepadatan tinggi.dan elektronik kompak lainnyaDesain interkoneksi kepadatannya tinggi memungkinkan pembuatan PCB yang lebih kecil dan lebih kompak yang dapat menangani sirkuit yang kompleks.

HDI PCB Board juga cocok untuk digunakan dalam berbagai aplikasi lain, termasuk:

• Perangkat rumah pintar
• Elektronik otomotif
• Perangkat medis
• Elektronika pesawat terbang
• Elektronik industri

Secara keseluruhan, HDI PCB Board adalah teknologi serbaguna yang dapat digunakan dalam berbagai aplikasi.dan kontrol impedansi yang sangat baik menjadikannya pilihan yang ideal untuk aplikasi kecepatan tinggi dan kepadatan tinggi.

Pengaturan:

HDI Printed Circuit Boards (PCB) kami dirancang untuk memenuhi persyaratan yang paling menuntut dari aplikasi papan model kepadatan tinggi.Kami menawarkan layanan manufaktur HDI PCB yang mencakup pilihan kustomisasi untuk memenuhi kebutuhan spesifik Anda.

4L 1+N+1 HDI Board dilengkapi dengan soket lampu dan dirancang dengan persyaratan khusus seperti setengah lubang dan 0,25mm BGA.1.

Dukungan dan Layanan:

Produk Papan PCB HDI kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan bahwa Anda memiliki pengalaman yang lancar dan sukses dengan produk kami.Tim ahli kami selalu tersedia untuk menjawab pertanyaan yang mungkin Anda miliki tentang instalasi, pengoperasian, pemeliharaan, dan pemecahan masalah produk. kami juga menawarkan sesi pelatihan dan sumber daya online untuk membantu Anda memaksimalkan kinerja produk. layanan kami termasuk desain PCB,desain, pembuatan, perakitan, dan pengujian, semua disediakan dengan tingkat tertinggi kualitas dan presisi.dan kami selalu di sini untuk membantu Anda dengan masalah apa pun yang mungkin Anda hadapi.
