Atribut | Nilai |
---|---|
Rasio aspek | 10:1 |
Lapisan papan | 6-32L |
Kata Kunci | Interkonektor Densitas Tinggi |
Ukuran Lubang | 0.1mm Laser Drill |
Min Trace | 3/3Mil |
Permintaan Khusus | Setengah Lubang, 0,25mm BGA |
Pcb Nama | 4L 1+N+1 HDI Board |
Jumlah Layer | 4-20 Lapisan |
Bahan baku | FR4 IT180 |
Pengujian | 100% E-Testing, sinar-X |

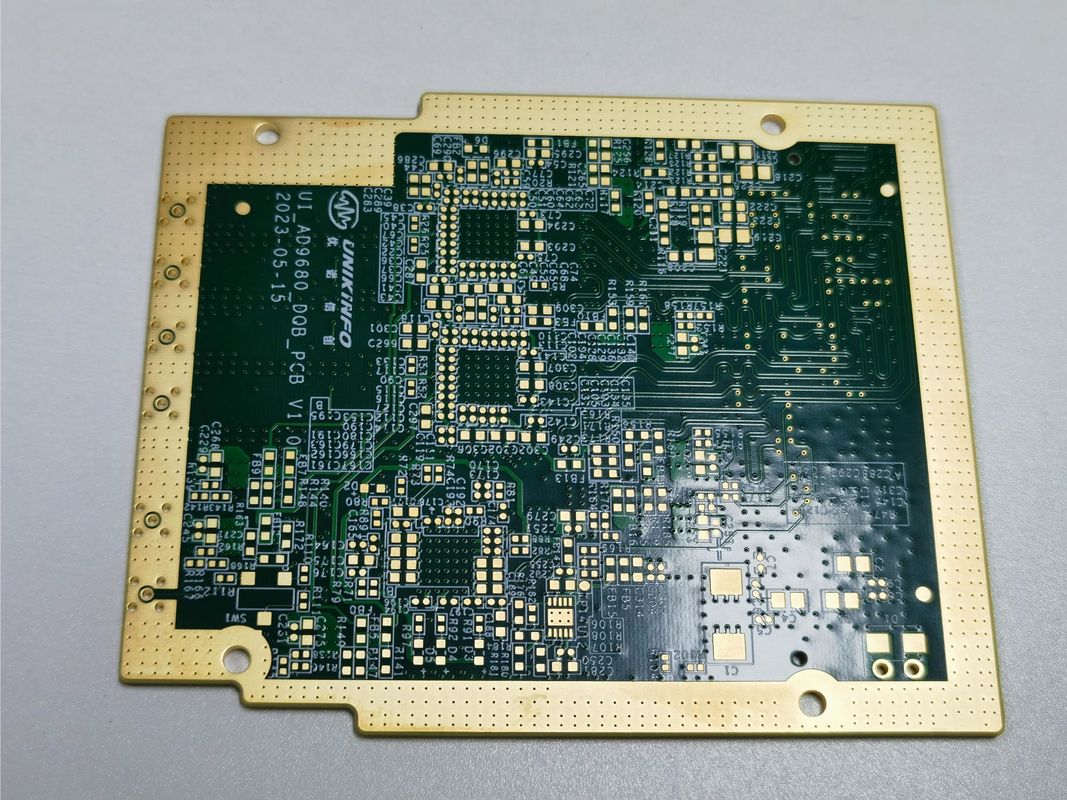

HDI Printed Circuit Boards (PCB) berada di garis depan elektronik modern, menawarkan peningkatan kepadatan sirkuit dan memfasilitasi miniaturisasi perangkat.papan ini dirancang untuk presisi dan fungsi tingkat tinggiPapan PCB HDI khusus yang dibahas disesuaikan untuk memenuhi permintaan berbagai aplikasi, dengan kemampuannya untuk mengakomodasi lapisan papan mulai dari 6 hingga 32L dan rasio aspek 10:1.
Salah satu skenario aplikasi utama untuk papan PCB HDI ini adalah di ranah perangkat komputasi canggih.dan smartphone di mana kebutuhan papan PCB berkecepatan tinggi sangat penting untuk menangani persyaratan pemrosesan data dan disipasi panas yang cepatDesain kompak dan efisien dari HDI PCB memungkinkan untuk membangun produk yang lebih ramping tanpa mengorbankan kinerja.
Dalam bidang komunikasi, papan ini banyak digunakan karena kemampuan transmisi sinyal berkecepatan tinggi.dan sistem transmisi sinyal frekuensi tinggi bergantung pada HDI PCB untuk memastikan stabilitas dan efisiensiKeakuratan yang ditawarkan oleh ukuran lubang minimum 0,15 mm memastikan bahwa interkoneksi kepadatan tinggi dapat diandalkan dan efektif,yang sangat penting untuk menjaga konektivitas dalam infrastruktur komunikasi kritis.
Persyaratan khusus seperti integrasi soket lampu juga merupakan bukti fleksibilitas papan PCB HDI.Fitur ini sangat berguna dalam sistem pencahayaan LED dan solusi pencahayaan cerdas di mana ruang adalah premium, dan keandalan tidak dapat dinegosiasikan. HDI PCB dapat terintegrasi dengan lancar dengan sistem ini,memberikan dasar yang kuat untuk komponen elektronik yang rumit dan konektor yang dibutuhkan untuk teknologi pencahayaan modern.
Keandalan HDI PCB juga dijamin melalui protokol pengujian yang ketat, termasuk 100% pengujian E dan pemeriksaan X-RAY.Metode pengujian ini menjamin bahwa setiap papan memenuhi standar kualitas dan kinerja tertinggi sebelum digunakan dalam aplikasi apa punPengujian menyeluruh seperti itu sangat penting dalam perangkat medis dan aplikasi aerospace,di mana papan HDI PCB harus beroperasi dengan sempurna dalam kondisi ekstrem dan di mana risiko kegagalan sangat tinggi.
Singkatnya, desain papan PCB HDI, yang ditandai dengan ukuran lubang minimal, akomodasi persyaratan khusus seperti soket lampu, dan rasio aspek yang tinggi,membuatnya menjadi komponen yang sangat diperlukan dalam berbagai aplikasi teknologi tinggiKemampuannya beradaptasi dan keandalan adalah mengapa PCB HDI tetap menjadi landasan dalam pengembangan papan PCB berkecepatan tinggi, yang mendorong inovasi elektronik generasi berikutnya.
Papan sirkuit cetak HDI kami menawarkan berbagai layanan kustomisasi produk yang dirancang untuk memenuhi standar presisi dan kualitas tertinggi.Kami memastikan 100% E-Testing dan verifikasi X-RAY untuk setiap HDI PCB BoardDengan spesifikasi jejak minimal 3/3 Mil, papan sirkuit cetak HDI kami dapat mengakomodasi desain yang paling rumit dan sirkuit yang kompleks.
Ketebalan yang tersedia untuk HDI PCB Board kami berkisar dari 0,4 hingga 3,2 mm, memberikan fleksibilitas untuk berbagai aplikasi.Kemampuan pengeboran laser canggih kami memungkinkan kami mencapai ukuran lubang sebesar 0.1mm, memastikan interkonektivitas kepadatan tinggi dan dimensi papan yang kompak.
Selain itu, HDI Printed Circuit Board kami memiliki rasio aspek yang mengesankan yaitu 10:1, memungkinkan koneksi yang efisien antara lapisan dalam PCB multi-layer.Atribut ini sangat bermanfaat untuk perangkat elektronik berkinerja tinggi yang membutuhkan sejumlah besar interkoneksi di ruang terbatas.
Produk Papan PCB HDI kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan kepuasan Anda dan kinerja produk yang optimal.
- Dokumentasi produk terperinci: Akses panduan menyeluruh dan spesifikasi teknis untuk memahami kemampuan dan fitur papan PCB HDI Anda.
- Basis Pengetahuan Online: Gunakan sumber daya online yang kaya dengan artikel, FAQ, dan tips pemecahan masalah untuk membantu Anda memecahkan masalah umum dan meningkatkan pemahaman Anda tentang produk.
- Pembaruan Firmware: Pertahankan HDI PCB Board Anda up-to-date dengan pembaruan firmware terbaru untuk meningkatkan fungsionalitas dan menambahkan fitur baru.
- Bantuan Teknis: Dapatkan dukungan teknis ahli untuk setiap pertanyaan atau masalah yang mungkin Anda hadapi dengan HDI PCB Board Anda.
- Layanan Perbaikan dan Pemeliharaan: Manfaatkan layanan perbaikan kami untuk mengatasi kerusakan fisik atau kerusakan teknis, memastikan papan PCB HDI Anda berfungsi dengan baik.
- Pelatihan dan Pendidikan: Kami menawarkan sesi pelatihan untuk membantu Anda dan tim Anda secara efektif menggunakan dan memelihara HDI PCB Board, memaksimalkan potensinya dalam aplikasi Anda.
- Dukungan Komunitas: Bergabunglah dengan komunitas pengguna kami untuk terhubung dengan pengguna Papan PCB HDI lainnya, berbagi pengalaman, dan belajar satu sama lain.
Kami berkomitmen untuk memberikan dukungan dan layanan yang luar biasa untuk melengkapi produk Papan PCB HDI berkualitas tinggi kami.Tujuan kami adalah untuk memastikan Anda memiliki semua sumber daya yang Anda butuhkan untuk pengalaman yang lancar dan sukses.
