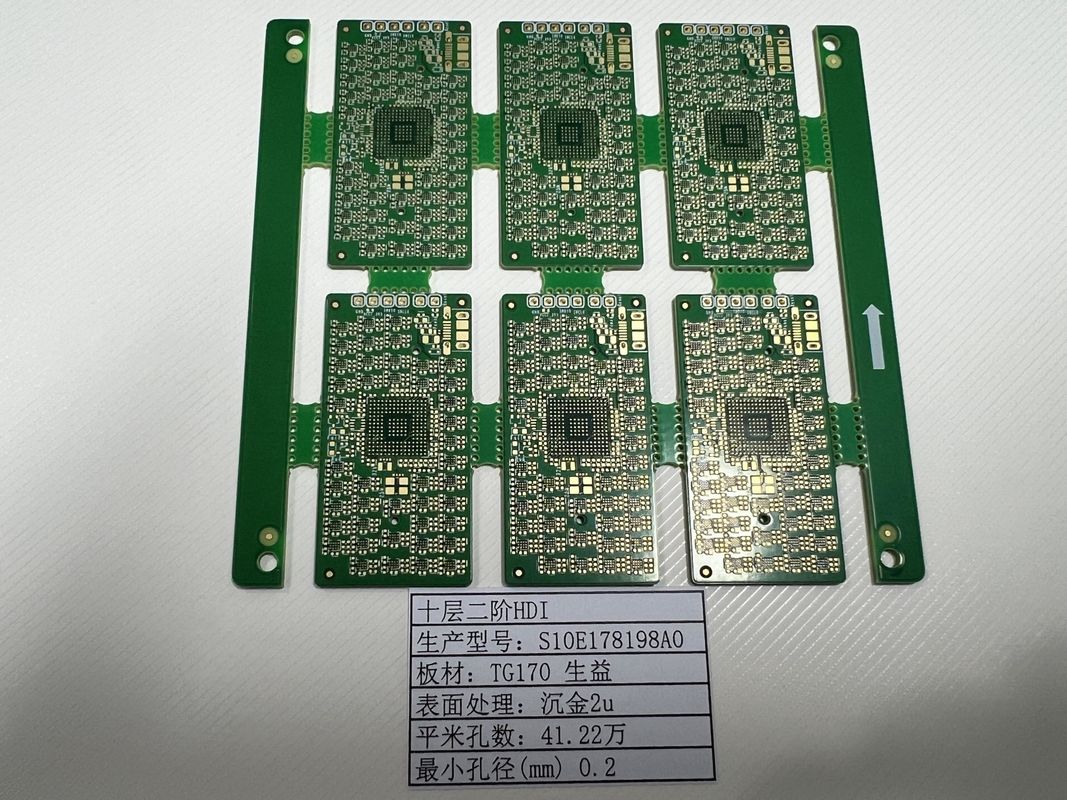

OEM HDI Circuit Board 10 Lapisan 2+N+2 X Ray Diuji Ultra Thin 0.2mm-6.00mm

Deskripsi produk:

HDI (High Density Interconnector) PCB Board adalah keajaiban teknologi di bidang komponen elektronik,memenuhi kebutuhan canggih elektronik modern dengan kinerja dan keandalan yang superiorPapan ini dirancang khusus untuk aplikasi yang membutuhkan konfigurasi komponen yang lebih padat dan jumlah interkoneksi yang lebih tinggi.HDI PCB adalah bukti evolusi teknologi papan sirkuit, mengakomodasi tren menuju miniaturisasi tanpa mengorbankan fungsionalitas.

Pada jantung HDI PCB Board terletak kemampuan mengesankan untuk mendukung ukuran lubang minimum hanya 0,15 mm. Fitur ini memungkinkan untuk mengakomodasi lebih banyak lubang melalui per unit area,Memfasilitasi integrasi lebih banyak komponen pada satu papanMiniaturisasi ini adalah elemen kunci dalam produksi perangkat ringan, kompak, dan sangat efisien yang merupakan ciri khas pasar elektronik saat ini.

Kualitas dan keandalan sangat penting untuk PCB HDI, dan untuk memastikan bahwa setiap papan memenuhi standar tertinggi, protokol pengujian yang ketat telah diterapkan.di mana kinerja listrik diverifikasi untuk memastikan fungsionalitas dan keandalanSelain itu, pemeriksaan X-RAY digunakan untuk memeriksa struktur internal dewan,memverifikasi integritas struktur berlapis dan koneksi kecil yang tidak terlihat dengan mata telanjangPendekatan pengujian ganda ini menjamin bahwa setiap HDI PCB Board bebas dari cacat dan siap untuk tuntutan aplikasi kecepatan tinggi dan kinerja tinggi.

Untuk memenuhi berbagai kebutuhan, jumlah lapisan papan untuk PCB HDI dapat bervariasi dari 6 hingga 32 lapisan yang mengejutkan (6-32L).Fleksibilitas ini memungkinkan desain dan pembuatan PCB yang dapat menangani banyak aplikasi, mulai dari perangkat yang paling sederhana hingga sistem komputasi yang paling kompleks.yang penting dalam aplikasi papan PCB berkecepatan tinggi di mana integritas sinyal sangat penting.

Untuk memenuhi permintaan khusus, HDI PCB Board dapat mengakomodasi permintaan khusus seperti setengah lubang dan pitch 0,25mm BGA (Ball Grid Array).digunakan untuk membuat interkoneksi antara papan atau untuk memasang komponen langsung ke tepi PCBKemampuan pitch BGA 0,25 mm sangat menonjol karena memungkinkan pengemasan IC (sirkuit terintegrasi) yang lebih padat, yang sangat penting untuk perakitan elektronik ultra-kompak.Fitur-fitur ini menggarisbawahi kemampuan PCB HDI untuk beradaptasi dengan berbagai persyaratan desain dan fungsionalitas, semakin membangun perannya dalam pengembangan produk elektronik mutakhir.

Integrasi teknologi interkoneksi kepadatan tinggi membuat HDI PCB Board menjadi komponen yang sangat diperlukan dalam elektronik modern,di mana peningkatan permintaan kinerja bertepatan dengan kebutuhan untuk pengurangan ukuranHDI PCB bukan hanya komponen; itu adalah solusi yang memungkinkan proliferasi elektronik canggih di sektor seperti telekomunikasi, komputasi, perangkat medis,dan industri aerospaceDengan kemampuan luar biasa dalam mendukung operasi papan PCB berkecepatan tinggi dan fleksibilitasnya dalam mengakomodasi berbagai jumlah lapisan dan permintaan khusus,HDI PCB berdiri sebagai landasan desain elektronik dan manufaktur.

Singkatnya, HDI PCB Board mewakili puncak desain PCB, menawarkan solusi interkonektor kepadatan tinggi untuk aplikasi elektronik yang paling menuntut.Dengan kemampuan lubang ultra-halus, prosedur pengujian yang ketat, jumlah lapisan yang dapat disesuaikan, dan kemampuan untuk memenuhi permintaan desain khusus,HDI PCB adalah pilihan definitif untuk insinyur dan desainer yang ingin mendorong batas-batas apa yang mungkin dalam miniaturisasi komponen elektronik dan fungsionalitas.

Fitur:

• Nama produk: HDI PCB Board
• Ukuran Lubang: 0.1mm Laser Drill - ideal untuk aplikasi PCB Berkecepatan Tinggi
• Lapisan papan: 6-32L - desain fleksibel untuk manufaktur PCB HDI yang kompleks
• Min Trace: 3/3Mil - pekerjaan garis yang tepat dan resolusi tinggi
• Persyaratan Khusus: Soket lampu - disesuaikan untuk memenuhi kebutuhan khusus
• Pengujian: 100%Pengujian E, sinar-X - memastikan keandalan dan kualitas papan PCB HDI

Parameter teknis:

Aplikasi:

HDI (High Density Interconnector) PCB adalah papan PCB berkecepatan tinggi yang dirancang untuk memenuhi tuntutan elektronik modern yang ketat di mana ruang, berat, dan kinerja sangat penting.Dengan jumlah lapisan berkisar dari 4 sampai 20 lapisan, papan ini sangat serbaguna dan dapat beradaptasi dengan berbagai aplikasi, menjadikannya ideal untuk berbagai kesempatan dan skenario.

Salah satu aplikasi utama untuk HDI PCB adalah di bidang komputasi, di mana kinerja PCB berkecepatan tinggi sangat penting.ditambah dengan kemampuan untuk menerapkan 0.25mm BGA (Ball Grid Array) teknologi, membuat mereka sempurna untuk laptop, server, dan komputer berkinerja tinggi yang menuntut pemrosesan data yang cepat dan latensi minimal.Teknologi setengah lubang sangat berguna dalam aplikasi konektor tepi, memastikan koneksi yang kuat dan dapat diandalkan ke perangkat perifer.

Dalam industri telekomunikasi, PCB HDI sangat diperlukan karena kinerja listriknya yang unggul dan kemampuan untuk mendukung transmisi sinyal berkecepatan tinggi.Jejak 3/3 Mil min yang sangat kecil memungkinkan untuk rute sinyal yang lebih padat, yang sangat penting dalam smartphone, stasiun dasar, dan perangkat komunikasi lainnya yang membutuhkan miniaturisasi tanpa mengorbankan kecepatan atau integritas sinyal.

Kemunculan teknologi yang dapat dipakai juga melihat HDI PCB sebagai komponen dasar. ukuran kompak dan konfigurasi multi-lapisan memungkinkan integrasi fungsionalitas canggih keperangkat yang bisa dipakaiApakah untuk pelacak kebugaran, jam tangan pintar, atau perangkat pemantauan medis, atribut HDI PCB seperti ukuran lubang bor laser 0,1 mm sangat penting untuk kecil,koneksi yang tepat yang dibutuhkan dalam produk canggih ini.

Perangkat medis, khususnya yang membutuhkan presisi dan keandalan yang tinggi, sangat mendapat manfaat dari penggunaan papan PCB HDI.Instrumen seperti peralatan pencitraan dan alat diagnostik bergantung pada kemampuan papan PCB berkecepatan tinggi untuk bekerja secara konsisten dalam kondisi kritisSelain itu, jaminan 100% pengujian E-Testing dan pengujian X-RAY memastikan bahwa setiap dewan memenuhi persyaratan ketat untuk sertifikasi medis.

Akhirnya, di sektor kedirgantaraan dan pertahanan, keandalan dan kemampuan kecepatan tinggi HDI PCB membuatnya cocok untuk digunakan dalam avionika, sistem satelit, dan perangkat komunikasi militer.Pengujian yang ketat dan manufaktur presisi papan ini berarti mereka dapat menahan kondisi ekstrem dan memberikan kinerja yang dapat diandalkan ketika kegagalan bukan pilihan.

Kesimpulannya, papan HDI PCB adalah produk serbaguna yang merupakan bagian integral dari kemajuan elektronik berkecepatan tinggi.menyentuh hampir setiap aspek dari lanskap teknologi modernDari komputasi hingga teknologi yang dapat dipakai, dan dari perawatan kesehatan hingga pertahanan, PCB HDI berada di jantung inovasi, mendorong pengembangan perangkat elektronik yang lebih kecil, lebih cepat, dan lebih andal.

Pengaturan:

Layanan PCB High Speed kami memenuhi kebutuhan khusus elektronik modern dengan menawarkan PCB Board High Density Interconnector (HDI) kustomisasi.Anda dapat menentukan ukuran lubang minimum sebesar 0.15mm, memastikan bahwa papan model kepadatan tinggi Anda dapat mengakomodasi persyaratan desain yang rumit dari komponen elektronik canggih.

Papan PCB HDI hadir dengan berbagai ketebalan papan dari 0,2 mm hingga 6,00 mm (8mil-126mil), yang memungkinkan serangkaian aplikasi dan standar daya tahan yang beragam.Apakah Anda bekerja pada berat ringan, perangkat portabel atau sirkuit yang kuat, daya tinggi, kami dapat menyesuaikan papan untuk memenuhi kebutuhan Anda.

Kami juga menawarkan kustomisasi jumlah lapisan yang komprehensif, dengan pilihan mulai dari 4 hingga 20 lapisan.Apakah itu untuk perangkat sederhana atau kompleks, peralatan multifungsi.

Selain itu, kami menjamin kontrol impedansi dengan layanan PCB HDI kami.memastikan bahwa papan model kepadatan tinggi Anda bekerja dengan andal pada kecepatan yang diminta oleh teknologi saat ini.

Dukungan dan Layanan:

Papan PCB HDI (High-Density Interconnect) kami didukung oleh dukungan teknis dan layanan yang komprehensif untuk memastikan Anda mendapatkan hasil maksimal dari produk Anda.pelaksanaan, dan pengoptimalan, kami berdedikasi untuk menyediakan Anda dengan dukungan yang Anda butuhkan untuk menjaga HDI PCB Board Anda berfungsi pada kinerja puncak.

Dukungan teknis kami mencakup akses ke tim insinyur yang berpengetahuan dan berpengalaman yang dapat membantu dengan pertanyaan atau masalah yang mungkin timbul.Dari pengaturan awal untuk pemecahan masalah sirkuit yang kompleks, tim kami di sini untuk memberikan saran ahli dan solusi.

Selain dukungan dari tim kami, kami menawarkan berbagai layanan yang dirancang untuk memperpanjang umur dan meningkatkan fungsionalitas HDI PCB Board Anda.

• Tinjauan Desain: Memastikan desain HDI PCB Anda memenuhi standar industri dan dioptimalkan untuk manufaktur dan kinerja.
• Analisis Integritas Sinyal: Membantu Anda memahami dan meningkatkan kinerja sinyal kecepatan tinggi di papan.
• Analisis termal: Memberikan wawasan tentang karakteristik termal papan Anda untuk meningkatkan keandalan dan kinerja.
• Layanan pengujian lanjutan: Menawarkan serangkaian tes untuk memvalidasi kinerja dan keandalan PCB HDI Anda, termasuk pengujian listrik, mikroseksi, dan pengujian lingkungan.

Kami juga menyediakan dokumentasi dan sumber daya untuk membantu Anda mendapatkan hasil maksimal dari HDI PCB Board Anda.dan catatan aplikasi yang mencakup berbagai topik yang relevan dengan teknologi HDI PCB.

Komitmen kami untuk kesuksesan Anda tidak berakhir dengan penjualan HDI PCB Board kami.Kami berusaha untuk memberikan dukungan dan layanan yang berkelanjutan untuk memastikan kepuasan Anda dan kinerja jangka panjang produk Anda.
