Ketebalan 0.4-3.2mm HDI PCB Board 6-32L Impedansi Kontrol 100% E pengujian

Ketebalan 0.4-3.2mm HDI PCB Board 6-32L Impedansi Kontrol 100% E pengujian

3.2mm HDI PCB Board

0.4mm HDI PCB Board

0.4mm HDI multilayer PCB

Hubungi Kami
Minta Kutipan
Rincian produk
kata kunci:
Interkonektor Kepadatan Tinggi
Ketebalan papan:
0,2mm-6,00 mm(8mil-126mil)
Rasio Aspek:
10:1
Ketebalan:
0,4-3,2mm
Pengujian:
100% Pengujian Elektronik, X-RAY
Lapisan Papan:
6-32L
Ukuran lubang:
0.1mm Laser Drill
Kontrol Impedansi:
Ya.
Menyoroti:

3.2mm HDI PCB Board

,

0.4mm HDI PCB Board

,

0.4mm HDI multilayer PCB

Syarat Pembayaran & Pengiriman
Deskripsi Produk

Advanced Density Interconnector HDI PCB Board 10 1 Aspect Ratio 6-32L Pengendalian Impedansi 100% E Pengujian

Deskripsi produk:

4L 1+N+1 HDI Boards mewakili kemajuan yang signifikan dalam bidang teknologi PCB Densitas Tinggi.berada di garis depan industri elektronik, melayani permintaan yang meningkat untuk perangkat elektronik yang kompak namun efisien. produk HDI PCB Board kami adalah bukti teknologi revolusioner ini,yang memungkinkan sirkuit yang lebih kompleks dalam ruang yang lebih kecil tanpa mengorbankan kinerja.

Pada jantung 4L 1 + N + 1 HDI Board adalah rasio aspek yang kuat dari 10:1Rasio aspek yang tinggi ini menandakan kemampuan papan untuk mendukung lubang yang sepuluh kali lebih dalam dari diameternya.Fitur seperti itu sangat penting ketika datang untuk mengakomodasi lebih banyak titik koneksi pada PCB, sehingga memungkinkan pembuatan High Density Model Boards yang kompak namun tidak mengurangi fungsionalitas atau konektivitas.

Ukuran lubang adalah ukuran kritis lain dari kecanggihan papan. Papan PCB HDI kami membanggakan ukuran lubang kecil 0,1 mm, yang dicapai melalui teknologi Laser Drill presisi.Hal ini memungkinkan untuk menciptakan mikro-vias yang penting untuk multi-lapisan sirkuit, sebuah karakteristik intrinsik dari PCB Densitas Tinggi.yang sangat menguntungkan dalam perangkat elektronik di mana penghematan ruang adalah hal yang paling penting.

Nama PCB, 4L 1+N+1 HDI Boards, menunjukkan konfigurasi papan, yang merupakan struktur 4-lapisan dengan proses laminasi yang unik.Proses ini melibatkan pembentukan satu lapisan interkoneksi kepadatan tinggiHal ini memungkinkan untuk interkoneksi yang lebih andal antara lapisan PCB tradisional, lebih meningkatkan potensi untuk miniaturisasi dan kompleksitas dalam perangkat elektronik.Penunjukan 1+N+1 adalah elemen kunci dari struktur HDI, memungkinkan desainer untuk mencapai kepadatan kabel yang lebih tinggi per unit area.

Dalam hal pilihan lapisan papan, HDI PCB Board sangat serbaguna, dengan konfigurasi yang tersedia mulai dari 6 hingga 32 lapisan (6-32L).Rentang yang luas ini memastikan bahwa produk dapat disesuaikan dengan kebutuhan khusus dari berbagai aplikasi, apakah itu membutuhkan papan enam lapisan yang lebih sederhana atau desain 32 lapisan yang lebih kompleks.Kemampuan untuk menumpuk beberapa lapisan dengan interkoneksi kepadatan tinggi membuat HDI Printed Circuit Board ini ideal untuk berbagai aplikasi elektronik canggih.

Selain itu, ketahanan fisik dari HDI PCB Board tercermin dalam pilihan ketebalannya, yang membentang dari tipis 0,4 mm hingga kokoh 3,2 mm.Kisaran ketebalan ini tidak hanya mengakomodasi persyaratan fisik dari perangkat yang berbeda tetapi juga memainkan peran dalam stabilitas termal dan mekanis dari PCBSebuah papan yang lebih tipis dapat diinginkan untuk perangkat elektronik ultra tipis, sedangkan papan yang lebih tebal dapat lebih disukai karena daya tahan dan sifat disipasi panasnya.

Kesimpulannya, 4L 1+N+1 HDI Board adalah simbol inovasi dalam produksi High Density Model Board.1, tepat 0.1mm Laser Drill ukuran lubang, dan serbaguna papan lapisan kisaran 6-32L, papan ini dibuat untuk memenuhi tuntutan yang ketat dari elektronik modern.2mm lebih meningkatkan kemampuan produk untuk beradaptasi dengan berbagai aplikasiApakah itu untuk smartphone, tablet, perangkat medis, atau peralatan industri, kami HDI Printed Circuit Board berdiri siap untuk memberikan kinerja tinggi dalam paket miniatur,benar-benar mewujudkan teknologi PCB Densitas Tinggi.



Fitur:

  • Nama produk: HDI PCB Board
  • Persyaratan khusus: Soket lampu
  • Permintaan khusus: Half Hole, 0.25mm BGA
  • Ketebalan: 0,4-3,2 mm
  • Kata Kunci: Interkonektor Densitas Tinggi, Papan Sirkuit Cetak HDI, PCB HDI, PCB DDR4
  • Bahan baku: FR4 IT180


Parameter teknis:

Parameter Spesifikasi

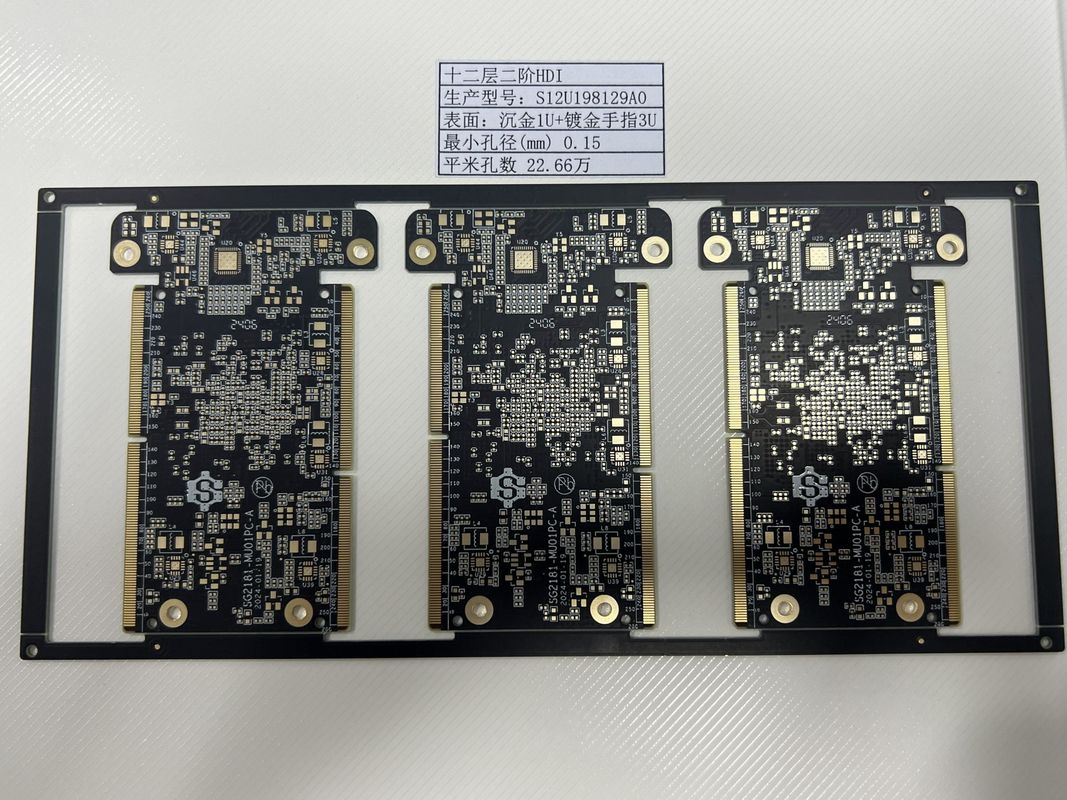

Nama PCB 12L 2+N+2 HDI Board
Min Trace 3/3Mil
Pengendalian impedansi Ya, aku tahu.
Rasio aspek 10:1
Ketebalan 0.4-3.2mm
Ukuran Lubang Minimal 0.15mm
Permintaan Khusus Setengah Lubang, 0,25mm BGA
Pengujian 100% E-Testing, sinar-X
Ukuran Lubang 0.1mm Laser Drill
Bahan baku FR4 IT180


Aplikasi:

4L 1+N+1 HDI (High Density Interconnect) PCB Board adalah komponen penting dalam elektronik modern karena atribut berkualitas tinggi mereka, termasuk 100% E-Testing dan verifikasi X-RAY,kisaran ketebalan 0.4-3.2mm, rasio gambar yang mengesankan 10:1, dan ukuran lubang yang tepat 0.1mm yang dibor dengan laser. karakteristik ini membuat mereka sangat dicari dalam berbagai kesempatan aplikasi dan skenario di mana presisi, keandalan,dan kinerja adalah yang terpenting.

Salah satu skenario aplikasi utama untuk papan PCB HDI ini adalah di bidang PCB DDR4.Modul memori DDR4 ada di mana-mana di komputer dan membutuhkan PCB yang dapat menangani transfer data berkecepatan tinggi sambil menjaga integritas sinyalPengeboran laser yang tepat dan rasio aspek tinggi dari papan PCB HDI ini memungkinkan rute jejak yang lebih dekat yang diperlukan untuk persyaratan kecepatan tinggi memori DDR4.pengujian e-comprehensive memastikan bahwa setiap papan memenuhi standar kinerja listrik yang ketat yang diperlukan untuk aplikasi DDR4.

Selain modul memori, papan PCB HDI juga merupakan bagian integral dari berbagai aplikasi PCB berkecepatan tinggi.dimana integritas sinyal pada kecepatan data tinggi sangat pentingUkuran lubang yang minimal dan rasio aspek yang tinggi memfasilitasi desain papan kompak, multi-lapisan yang dapat mengakomodasi kemasan padat komponen yang diperlukan dalam perangkat kecepatan tinggi ini.Protokol pengujian yang kuat memastikan keandalan dan fungsi papan bahkan di bawah tekanan lalu lintas data berkecepatan tinggi.

Aplikasi penting lain dari papan 4L 1+N+1 HDI PCB adalah dalam perangkat seluler dan smartphone..Profil tipis papan PCB HDI, dikombinasikan dengan kemampuannya untuk mendukung kepadatan koneksi yang tinggi, menjadikannya solusi ideal untuk faktor bentuk kecil dari teknologi seluler.Pemeriksaan E-Testing dan X-RAY yang menyeluruh sangat penting untuk memastikan bahwa setiap papan berfungsi dengan benar tanpa menambahkan bulk yang tidak perlu ke perangkat.

Selain itu, papan PCB HDI ini juga cocok untuk digunakan dalam perangkat medis dan elektronik aerospace, di mana keandalan dan presisi tidak dapat dinegosiasikan.Rasio aspek yang tinggi dan ukuran lubang yang halus memungkinkan integrasi lebih banyak fungsi di ruang yang lebih kecilPengujian yang ketat menjamin bahwa papan dapat beroperasi secara andal di lingkungan di mana kegagalan bukan pilihan.

Kesimpulannya, 4L 1+N+1 HDI Boards adalah komponen serbaguna dan penting untuk industri yang menuntut solusi interkoneksi kepadatan tinggi.dan pengeboran yang tepat membuat mereka cocok untuk PCB DDR4, Aplikasi PCB Berkecepatan Tinggi, dan banyak lagi, memastikan mereka adalah pilihan utama bagi desainer yang mencari kinerja dan keandalan dalam produk elektronik mereka.



Pengaturan:

Di fasilitas manufaktur HDI PCB canggih kami, kami mengkhususkan diri dalam produksi papan PCB High Density Interconnector (HDI).Layanan kustomisasi produk kami memastikan bahwa setiap HDI PCB disesuaikan untuk memenuhi kebutuhan spesifik Anda, termasuk persyaratan khusus seperti integrasi soket lampu.

PCB HDI kami dibuat menggunakan bahan baku FR4 IT180 berkualitas tinggi, yang memberikan ketahanan termal dan kekuatan mekanik yang luar biasa.Kami mengakomodasi berbagai desain dengan kemampuan kami untuk memproduksi papan dengan jumlah lapisan mulai dari 4 sampai 20 lapisan, tergantung pada kompleksitas proyek Anda.

Untuk memenuhi tuntutan elektronik modern, High Density Model Board kami dapat disesuaikan dengan ukuran lubang minimal 0,15 mm, memungkinkan kepadatan komponen yang lebih tinggi dan desain yang lebih kompak.Percaya pada keahlian kami untuk memberikan PCB HDI yang sesuai dengan standar kualitas dan keandalan tertinggi.



Dukungan dan Layanan:

Papan PCB HDI dirancang dengan teknologi interkoneksi kepadatan tinggi, memastikan kinerja dan keandalan yang unggul untuk aplikasi yang menuntut.Produk kami Dukungan Teknis dan Layanan berkomitmen untuk memberikan Anda dengan bantuan yang diperlukan untuk memaksimalkan fungsi dan umur papan PCB HDI AndaLayanan kami meliputi:

Dukungan Teknis:Tim insinyur berpengalaman kami tersedia untuk memberikan saran ahli tentang pertimbangan desain, pemilihan bahan, dan optimasi tata letak untuk Papan PCB HDI Anda.Kami dapat membantu dengan pertanyaan teknis untuk memastikan produk Anda memenuhi spesifikasi yang dimaksudkan dan persyaratan kinerja.

Dokumen:Dokumentasi yang komprehensif tersedia untuk mendukung HDI PCB Board Anda. ini termasuk spesifikasi rinci, manual pengguna, catatan aplikasi,dan desain pedoman untuk memfasilitasi penggunaan yang benar dan integrasi papan ke dalam proyek Anda.

Layanan Review Desain:Sebelum Anda melanjutkan ke tahap manufaktur, layanan tinjauan desain kami dapat membantu mengidentifikasi masalah potensial yang dapat mempengaruhi kinerja atau manufaktur PCB HDI Anda.Kami bertujuan untuk memastikan bahwa desain Anda dioptimalkan untuk kualitas dan biaya-efisiensi.

Penjaminan mutu:Kami mematuhi standar kontrol kualitas yang ketat untuk memastikan bahwa setiap HDI PCB Board memenuhi standar kualitas tinggi kami.Proses jaminan kualitas kami mencakup pengujian dan inspeksi yang ketat untuk menjamin bahwa Anda menerima produk yang memenuhi harapan Anda.

Dukungan Pasca Penjualan:Setelah Anda membeli HDI PCB Board, tim dukungan purna jual kami ada di sini untuk membantu dengan pertanyaan atau masalah pasca pembelian.Kami berdedikasi untuk kepuasan Anda dan siap untuk memberikan panduan tentang penggunaan produk, pemeliharaan, dan pemecahan masalah.

Layanan perbaikan dan perbaikan ulang:Jika papan PCB HDI Anda memerlukan perbaikan atau modifikasi, layanan perbaikan dan rework kami dirancang untuk mengatasi dan menyelesaikan kebutuhan tersebut dengan waktu henti minimal.Kami berusaha untuk mengembalikan produk Anda ke kondisi optimal operasi sesegera mungkin.

Saran untuk upgrade:Seiring kemajuan teknologi, kami memberikan rekomendasi tentang peningkatan dan perbaikan untuk memastikan bahwa HDI PCB Board Anda tetap terkini dan kompatibel dengan kemajuan baru di bidang ini.Tim kami dapat membimbing Anda melalui pembaruan yang diperlukan untuk menjaga papan Anda di garis depan teknologi.

Komitmen kami untuk memberikan dukungan dan layanan yang luar biasa tidak goyah. Kami di sini untuk memastikan bahwa pengalaman Anda dengan Dewan PCB HDI baik sukses dan memuaskan.
