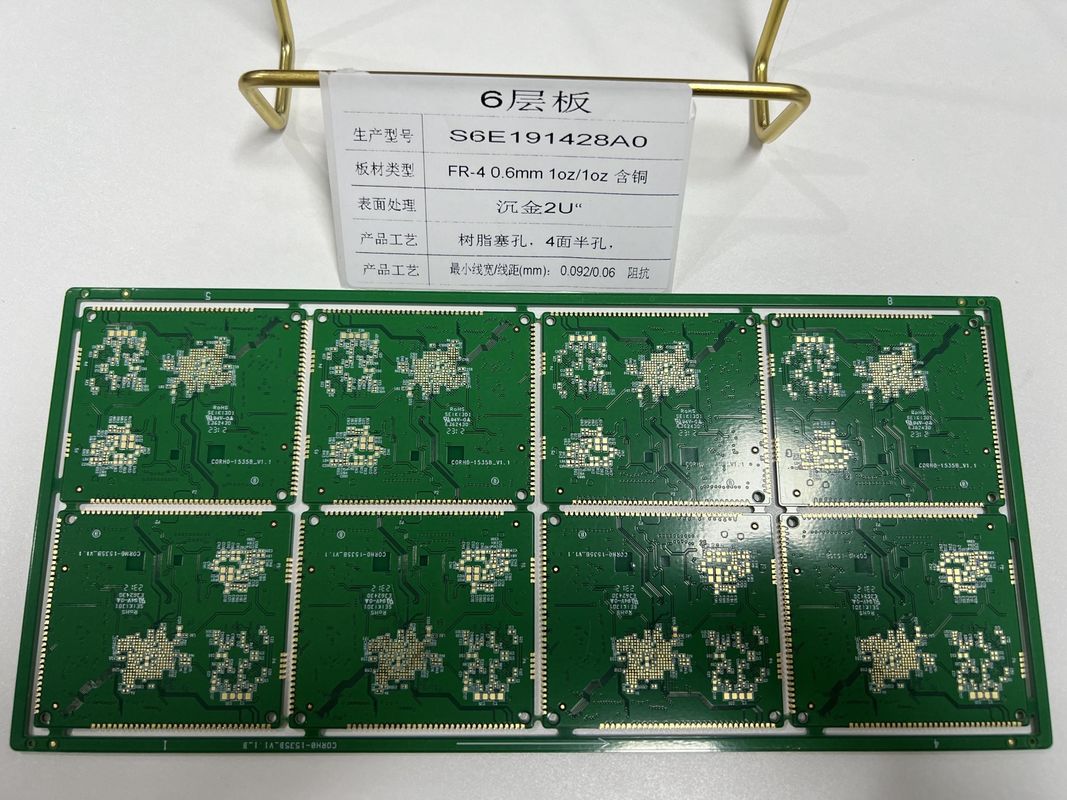

Papan PCB HDI tahan lama 6-32 Lapisan HDI Empat Sisi Setengah Lubang Laser Lubang Ukuran 0.075Mm

Papan PCB HDI tahan lama 6-32 Lapisan HDI Empat Sisi Setengah Lubang Laser Lubang Ukuran 0.075Mm

HDI PCB Board 32 Lapisan

32 Lapisan papan sirkuit HDI

Papan PCB HDI empat sisi

Hubungi Kami
Minta Kutipan
Rincian produk
Lapisan Papan:
6-32L
Ketebalan:
0,4-3,2mm
Ketebalan papan:
0,2mm-6,00 mm(8mil-126mil)
Pengujian:
100% Pengujian E, X-RAY
Min Trace:
3/3 juta
Rasio Aspek:
10:1
Bahan baku:
FR4 IT180
Persyaratan khusus:
Soket Lampu
Menyoroti:

HDI PCB Board 32 Lapisan

,

32 Lapisan papan sirkuit HDI

,

Papan PCB HDI empat sisi

Syarat Pembayaran & Pengiriman
Deskripsi Produk

6 Lapisan Socket Lampu FR4 It180 Density Interconnector HDI PCB Board Half Hole 3/3Mil Pengendalian Impedansi

Deskripsi produk:

4L 1+N+1 HDI Board mewakili puncak desain PCB High Speed modern dan teknik Manufaktur PCB HDI.Papan-papan ini dirancang khusus untuk memenuhi permintaan teknologi interkoneksi kepadatan tinggiSebagai solusi mutakhir, papan sirkuit ini adalah perwujudan presisi, keandalan, dan efisiensi.

Inti dari produk HDI PCB Board adalah kemampuan lapisan papan, yang berkisar dari 6 hingga 32 lapisan.termasuk telekomunikasi, perangkat medis, dan elektronik konsumen, untuk beberapa nama. konfigurasi multi-lapisan adalah ahli dalam mengelola persyaratan routing yang kompleks dari sinyal kecepatan tinggi,memastikan integritas sinyal dan gangguan minimal.

Salah satu fitur khas dari HDI Board ini adalah penerapan teknologi build-up 1+N+1.Struktur ini menunjukkan satu lapisan interkoneksi kepadatan tinggi di atas dan di bawah lapisan inti (N)Desainnya memberikan tata letak yang kompak, namun sangat fungsional yang memungkinkan integrasi sejumlah besar komponen pada satu papan.Hal ini sangat menguntungkan untuk perangkat yang membutuhkan sirkuit canggih dalam ruang terbatas.

Keakuratan HDI PCB Board juga dicontohkan oleh ukuran lubang minimum 0,15 mm. Ukuran lubang halus ini memungkinkan untuk menciptakan vias yang lebih kecil,yang pada gilirannya mengarah pada pengoptimalan real estat PCBDengan menggunakan vias yang lebih kecil ini, lebih banyak ruang tersedia untuk komponen tambahan atau untuk meningkatkan sifat termal PCB.

Selain itu, PCB memiliki ukuran lubang 0,1 mm yang dicapai melalui teknologi pengeboran laser.memungkinkan pembentukan microvias dengan penyimpangan minimalTingkat presisi ini sangat penting untuk mempertahankan kinerja PCB berkecepatan tinggi, karena bahkan perbedaan kecil dapat secara signifikan mempengaruhi integritas sinyal.

Produk HDI PCB Board identik dengan teknologi High Density Interconnector. Aspek kepadatan tinggi mengacu pada komponen elektronik yang dikemas erat dan interkoneksi di antara mereka.Dengan menggunakan teknologi HDI canggih, PCB ini mampu mendukung jumlah I/O yang lebih besar dalam jejak yang lebih kecil. Ini sangat penting untuk aplikasi kecepatan tinggi di mana keterbatasan kinerja dan ruang sangat penting.

Dalam bidang PCB berkecepatan tinggi, integritas sinyal sangat penting. Papan PCB HDI dirancang untuk memenuhi permintaan kecepatan tinggi ini dengan fitur yang meminimalkan kehilangan sinyal dan cross-talk.Lapisan yang cermat dan bahan berkualitas tinggi yang digunakan dalam PCB berkontribusi pada kinerja yang luar biasa pada frekuensi tinggi.

Proses manufaktur HDI PCB untuk papan ini adalah bukti kemajuan dalam teknologi pembuatan PCB.pembentukan microviaSetiap langkah dikendalikan dengan cermat untuk memastikan bahwa produk akhir memenuhi standar yang ketat yang dibutuhkan oleh aplikasi kecepatan tinggi.

Singkatnya, 4L 1+N+1 HDI Boards adalah solusi mutakhir untuk aplikasi kecepatan tinggi dan kepadatan tinggi.Lubang yang dibor laser 1 mm, PCB ini dirancang untuk memenuhi tuntutan yang ketat dari perangkat elektronik canggih saat ini.produk HDI PCB Board berada di garis depan industri, mendorong masa depan interkonektivitas elektronik.



Fitur:

  • Nama produk: HDI PCB Board
  • Pengujian: 100% Pengujian E, sinar-X
  • Ketebalan papan: 0.2mm-6.00mm (8mil-126mil)
  • Ukuran Lubang Minimal: 0,15 mm
  • Jumlah Lapisan: 4-20 Lapisan
  • Persyaratan khusus: Soket lampu
  • PCB Densitas Tinggi untuk meningkatkan fungsionalitas


Parameter teknis:

Parameter teknis Spesifikasi
Bahan baku FR4 IT180
Pengujian 100% E-Testing, sinar-X
Ketebalan papan 0.2mm-6.00mm (8mil-126mil)
Lapisan papan 6-32L
Persyaratan Khusus Soket Lampu
Rasio aspek 10:1
Ukuran Lubang 0.1mm Laser Drill
Permintaan Khusus Setengah Lubang, 0,25mm BGA
Min Trace 3/3Mil
Ketebalan 0.4-3.2mm


Aplikasi:

HDI Printed Circuit Boards (HDI PCB) adalah komponen penting dalam elektronik modern, menawarkan kepadatan sirkuit yang lebih tinggi daripada PCB tradisional.Kesempatan dan skenario aplikasi untuk HDI PCB dengan jumlah lapisan 4-20 lapisan banyak dan bervariasiDengan ukuran lubang minimal 0,15mm,Papan-papan ini dirancang khusus untuk mengakomodasi komponen yang semakin miniatur dan canggih yang ditemukan dalam perangkat elektronik canggih.

Salah satu skenario aplikasi utama untuk PCB HDI adalah dalam industri telekomunikasi, di mana kinerja PCB berkecepatan tinggi sangat penting.router, dan switch menuntut sifat listrik yang unggul dan keandalan yang disediakan oleh teknologi HDI.25mm pada PCB ini sangat cocok untuk perangkat keras telekomunikasi kompak dan berkinerja tinggi.

Sektor komputasi juga mendapat manfaat besar dari HDI PCB Manufacturing, terutama di bidang laptop dan desktop.PCB HDI berlapis tinggi memungkinkan integrasi beberapa fungsi dalam ruang terbatas, meningkatkan kinerja keseluruhan komputer sambil mengurangi jejaknya. kontrol impedansi adalah atribut penting dalam aplikasi ini,memastikan integritas sinyal di seluruh sirkuit kompleks papan multi-layer.

Elektronika otomotif adalah bidang lain di mana PCB HDI semakin banyak digunakan.Sifat kasar bahan baku FR4 IT180 yang digunakan dalam papan ini memberikan daya tahan yang diperlukan untuk menahan lingkungan yang keras yang dihadapi dalam aplikasi otomotifFitur-fitur seperti setengah lubang sering digunakan untuk konektor tepi, meningkatkan keandalan koneksi dalam sistem kontrol mobil, infotainment, dan fitur keamanan.

Dalam industri medis, kompaktitas dan kemampuan PCB HDI yang ditingkatkan memungkinkan perangkat dan instrumen medis yang canggih.seperti mesin MRI dan perangkat ultrasound portabel, mendapatkan keuntungan dari integrasi kepadatan tinggi yang ditawarkan PCB HDI, memungkinkan kemampuan yang lebih kompleks sambil mempertahankan faktor bentuk yang ramah pengguna.

Akhirnya, industri aerospace, di mana kinerja dan keandalan sangat penting, menggunakan PCB HDI secara luas.Jumlah lapisan yang tinggi dan kontrol impedansi yang tepat sangat penting untuk fungsi sistem komunikasi satelit, elektronik kokpit, dan kontrol navigasi. Kekuatan bahan FR4 IT180 memastikan bahwa papan ini dapat menahan kondisi ekstrem lingkungan aerospace.

Singkatnya, fleksibilitas HDI PCB dengan atribut seperti 4-20 lapisan, ukuran lubang minimum 0,15mm, kemampuan setengah lubang, 0,25mm BGA, dan kontrol impedansi,dikombinasikan dengan penggunaan bahan baku berkualitas tinggi FR4 IT180, membuat mereka cocok untuk berbagai aplikasi kecepatan tinggi, keandalan tinggi di berbagai industri mutakhir.



Pengaturan:

Layanan PCB Densitas Tinggi kami menawarkan kustomisasi yang luar biasa untuk kebutuhan Papan PCB HDI Anda.memastikan bahwa bahkan desain yang paling rumit adalah mungkinMenghadapi berbagai aplikasi, papan kami dapat dikonfigurasi dari 6 hingga 32 lapisan (Board Layer), memberikan fleksibilitas yang dibutuhkan untuk perakitan papan PCB berkecepatan tinggi yang kompleks.

Memahami kebutuhan untuk fitur desain khusus, kami juga menerima permintaan khusus seperti Half Hole dan 0.25mm BGA, untuk memenuhi parameter desain yang paling menantang.Kemampuan kami meluas untuk memproduksi Layer Count berkisar dari 4 sampai 20 LayerPilih layanan kami untuk solusi PCB HDI yang disesuaikan dengan kecepatan tinggi Anda,persyaratan kepadatan tinggi.



Dukungan dan Layanan:

Papan PCB HDI kami dirancang dengan teknologi interkoneksi kepadatan tinggi terbaru, memberikan kinerja dan keandalan yang unggul untuk aplikasi yang menuntut.Untuk memastikan pengalaman terbaik dengan produk kami, kami menawarkan dukungan teknis dan layanan yang komprehensif.

Jika Anda mengalami masalah atau memiliki pertanyaan mengenai HDI PCB Board Anda, tim dukungan teknis ahli kami tersedia untuk membantu Anda.pedoman penggunaan produk, dan tips untuk mengoptimalkan kinerja.

Kami juga menawarkan layanan canggih untuk kebutuhan yang lebih kompleks, seperti konsultasi desain untuk integrasi dengan sistem yang ada, analisis integritas sinyal, dan solusi manajemen termal.Tujuan kami adalah untuk membantu Anda memaksimalkan manfaat dari produk HDI PCB kami dalam aplikasi spesifik Anda.

Untuk meningkatkan pengalaman Anda, kami menyediakan banyak sumber daya, termasuk dokumentasi produk rinci, catatan aplikasi, dan FAQ.Sumber daya ini dirancang untuk membantu Anda dengan cepat menemukan jawaban atas pertanyaan umum dan untuk memahami praktik terbaik untuk menggunakan HDI PCB Board kami.

Untuk perbaikan terus-menerus produk dan layanan kami, kami menyambut dan menghargai umpan balik Anda. Silakan bebas untuk berbagi pengalaman dan saran Anda dengan tim dukungan kami.

Komitmen kami untuk keunggulan tercermin dalam proses jaminan kualitas kami yang ketat, memastikan bahwa setiap HDI PCB Board memenuhi standar tertinggi sebelum mencapai Anda.Yakinlah bahwa kami berdedikasi untuk memberikan dukungan dan layanan yang Anda butuhkan untuk sukses.
