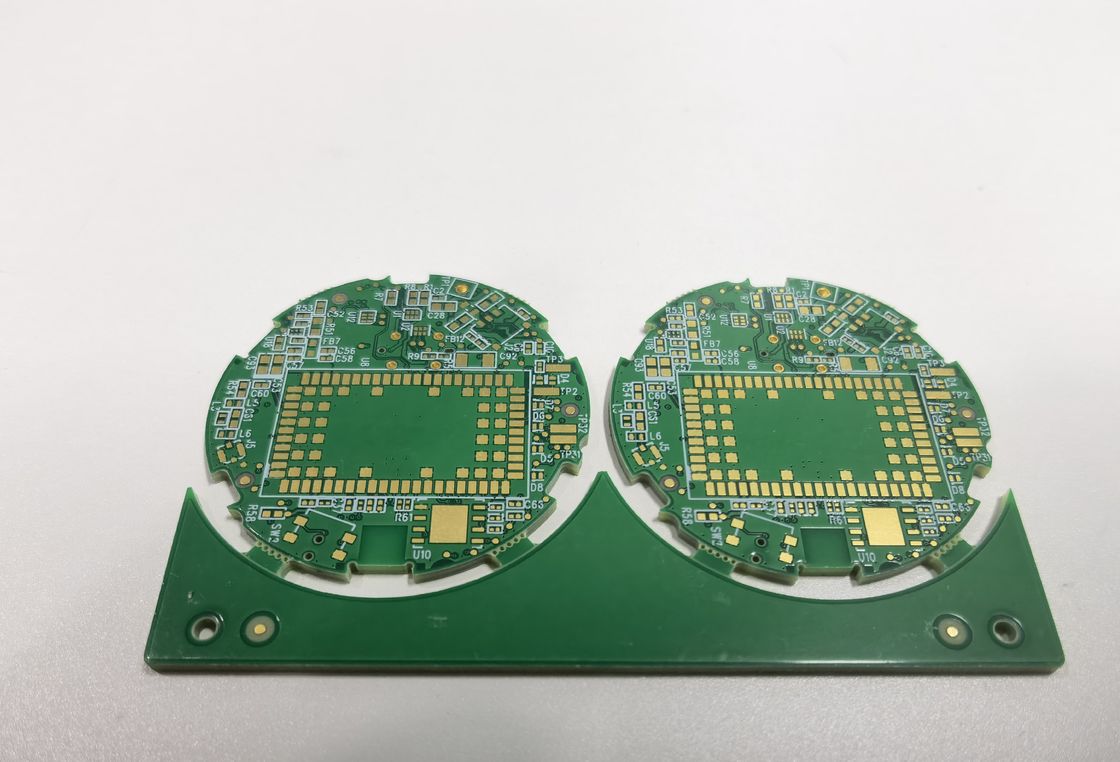

Density Interconnector 6-Layer Impedance Control Pcb Board 0.2Mm-6.00 Mm 1+N+1
Papan PCB HDI mewakili puncak desain papan sirkuit cetak (PCB) modern, menggabungkan kemajuan terbaru dalam teknologi High Density Interconnector (HDI).Produk ini menonjol dalam bidang PCB Densitas Tinggi, melayani perangkat elektronik canggih yang menuntut solusi yang kompak dan efisien.HDI PCB Board adalah bukti kemampuan canggih HDI PCB Manufacturing.
Pada jantung HDI PCB Board adalah sirkuit yang luar biasa, ditandai dengan jejak minimal 3/3Mil. garis halus dan jarak teknologi ini memungkinkan konsentrasi yang lebih tinggi dari jejak routing,yang sangat penting dalam mendukung sirkuit kompleks dan kecepatan tinggi saat iniTingkat miniaturisasi ini adalah ciri khas desain PCB Densitas Tinggi,memungkinkan untuk mengakomodasi sejumlah besar komponen pada satu papan tanpa mengorbankan kinerja atau keandalan.
Dalam hal konstruksi, HDI PCB Board menawarkan kisaran ketebalan 0,4-3,2 mm, menawarkan fleksibilitas untuk mengakomodasi berbagai aplikasi dan persyaratan desain.Rentang ini memastikan bahwa papan dapat disesuaikan untuk memenuhi kebutuhan perangkat yang berbeda, apakah mereka membutuhkan profil ramping untuk elektronik portabel atau konstruksi yang kuat untuk aplikasi industri.di mana kemampuan untuk menyesuaikan atribut fisik dewan sangat penting untuk memenuhi kebutuhan pelanggan yang beragam.
Untuk memastikan kualitas dan keandalan tertinggi, setiap papan PCB HDI menjalani protokol pengujian yang ketat, termasuk 100% pengujian E dan pemeriksaan X-RAY.100% E-Testing menjamin bahwa setiap sirkuit pada papan berfungsi dengan benar, memberikan pelanggan jaminan bahwa setiap HDI PCB Board akan memenuhi harapan mereka langsung dari kotak.Pemeriksaan sinar-X menawarkan metode yang tidak merusak untuk memeriksa fitur internal papan, termasuk lapisan tersembunyi dan microvias, untuk memastikan integritas struktur internal HDI PCB Board.
Salah satu persyaratan khusus yang dapat ditampung dalam produksi HDI PCB Board adalah integrasi soket lampu.Fitur ini memungkinkan untuk pemasangan langsung sumber cahaya pada papan, yang dapat sangat penting untuk aplikasi di mana pencahayaan diperlukan, seperti pencahayaan latar belakang atau indikator status.Kemampuan untuk menggabungkan fitur khusus seperti soket lampu menyoroti kemampuan penyesuaian PCB Densitas Tinggi, memastikan bahwa mereka dapat memenuhi kebutuhan khusus dari setiap aplikasi.
HDI PCB Board adalah perwujudan teknologi PCB Densitas Tinggi yang canggih, menawarkan solusi yang kompak dan sangat andal untuk berbagai aplikasi elektronik.ketebalan yang dapat disesuaikan, dan standar pengujian yang ketat membedakannya sebagai pilihan unggul di pasar PCB Densitas Tinggi.HDI PCB Board bukan hanya produk tetapi solusi komprehensif untuk kinerja tinggiKetika datang ke HDI PCB Manufaktur, papan ini adalah contoh yang jelas dari teknik presisi, jaminan kualitas,dan kemampuan beradaptasi yang dibutuhkan untuk mendorong inovasi dalam lanskap teknologi yang serba cepat saat ini.
Parameter | Spesifikasi |
---|---|
Ukuran Lubang Minimal | 0.15mm |
Jumlah Layer | 4-20 Lapisan |
Ukuran Lubang | 0.1mm Laser Drill |
Pengujian | 100% E-Testing, sinar-X |
Bahan baku | FR4 IT180 |
Rasio aspek | 10:1 |
Persyaratan Khusus | Soket Lampu |
Ketebalan papan | 0.2mm-6.00mm (8mil-126mil) |
Pcb Nama | 4L 1+N+1 HDI Board |
Min Trace | 3/3Mil |
4L 1+N+1 HDI (High-Density Interconnector) Board adalah puncak desain PCB (Printed Circuit Board) modern, menikah dengan kebutuhan untuk kompak,papan berkinerja tinggi dengan kecakapan teknologi HDIPapan-papan ini dibuat dengan cermat dengan lebar jejak minimal dan ruang 3/3mil, yang memungkinkan kepadatan komponen yang lebih tinggi pada satu lapisan.Hal ini membuat HDI PCB kandidat yang ideal untuk aplikasi di mana ruang adalah pada premium dan kinerja adalah penting.
Jumlah lapisan dari papan HDI ini berkisar dari 4 hingga 20 lapisan, menunjukkan kemampuan serbaguna mereka untuk beradaptasi dengan berbagai aplikasi yang kompleks.Kemampuan untuk menumpuk beberapa lapisan dengan presisi memastikan bahwa papan ini dapat mendukung desain sirkuit yang rumitSalah satu fitur yang menonjol dari 4L 1 + N + 1 HDI Board adalah ukuran lubang minimum 0,15mm, yang memfasilitasi penggabungan mikro-via yang penting untuk transmisi sinyal kecepatan tinggi,membuat papan ini sangat dicari sebagai papan PCB berkecepatan tinggi.
Dibangun dari bahan baku FR4 IT180 berkualitas tinggi, PCB HDI ini menjamin ketahanan termal dan ketahanan mekanik yang sangat baik,yang penting untuk menjaga integritas sinyal kecepatan tinggiHal ini membuat produk cocok untuk aplikasi papan PCB berkecepatan tinggi di berbagai industri, termasuk telekomunikasi,di mana integritas sinyal dapat membuat atau merusak kinerja jaringan.
Kesempatan dan skenario aplikasi produk untuk 4L 1 + N + 1 HDI Board bervariasi dan luas.PCB Densitas Tinggi sangat diperlukan untuk smartphoneDalam industri otomotif, papan ini sangat penting untuk operasi yang dapat diandalkan dari sistem infotainment, navigasi, dan sistem bantuan pengemudi di dalam kendaraan.yang semuanya membutuhkan transmisi data berkecepatan tinggi.
Dalam bidang medis, di mana presisi dan keandalan tidak dapat dinegosiasikan, 4L 1+N+1 HDI Board digunakan dalam peralatan diagnostik dan pencitraan kritis.Aplikasi aerospace juga mendapat manfaat dari kepadatan tinggi dan kemampuan kecepatan tinggi dari PCB ini, di mana mereka digunakan dalam sistem komunikasi satelit dan avionik.papan ini memberikan tulang punggung untuk segudang perangkat yang terhubung yang membutuhkan miniaturisasi tanpa mengorbankan kecepatan atau konektivitas.
Singkatnya, 4L 1+N+1 HDI Boards adalah solusi serbaguna dan berkinerja tinggi untuk banyak aplikasi papan PCB berkecepatan tinggi di mana keandalan, kepadatan,dan presisi adalah kunci untuk kemajuan dan inovasi di dunia yang didorong teknologi saat ini.
Papan sirkuit cetak HDI kami dirancang dengan presisi untuk memenuhi kebutuhan papan PCB yang paling kompleks dan kecepatan tinggi.kami dapat menyesuaikan HDI PCB Board Anda untuk memenuhi kebutuhan tepat dari aplikasi Anda.
Kami memahami pentingnya presisi dalam sirkuit, itulah sebabnya kami menawarkan ukuran lubang minimum 0,15mm, memastikan bahwa HDI Printed Circuit Boards Anda dilengkapi dengan teknologi pitch halus.Papan kami menawarkan rasio aspek yang mengesankan dari 10:1, mencontohkan komitmen kami terhadap kualitas dan keandalan.
Untuk aplikasi khusus, kami menyediakan kustomisasi seperti lubang setengah dan akomodasi 0.25mm BGA untuk kebutuhan Papan PCB Kecepatan Tinggi Anda.Permintaan khusus ini ditangani dengan perhatian maksimum untuk detail untuk memenuhi kriteria desain spesifik Anda.
Penjaminan kualitas sangat penting dalam produksi papan sirkuit cetak HDI kami.kami melakukan 100% E-Testing dan pemeriksaan X-RAY untuk memastikan bahwa setiap papan memenuhi standar tinggi kami untuk kinerja dan keandalanPercayalah pada kami untuk memberikan papan PCB HDI yang tidak hanya disesuaikan tetapi juga diuji secara menyeluruh untuk ketenangan pikiran Anda.
Terima kasih telah memilih papan PCB High-Density Interconnect (HDI).Kami berkomitmen untuk menyediakan Anda dengan tingkat tertinggi dukungan teknis dan layanan untuk memastikan kepuasan Anda dengan produk kami. Dukungan teknis produk kami mencakup berbagai layanan yang dirancang untuk menjawab pertanyaan atau masalah yang mungkin Anda hadapi.
Layanan dukungan teknis kami untuk HDI PCB Board meliputi:
Jika Anda memerlukan bantuan lebih lanjut atau memiliki masalah yang lebih kompleks, tim teknisi ahli kami siap untuk memberikan dukungan yang dipersonalisasi.Kami berusaha untuk keunggulan dalam layanan dukungan kami untuk memastikan HDI PCB Board Anda beroperasi di yang terbaik.
Harap dicatat bahwa dukungan teknis dan layanan kami tidak termasuk informasi kontak langsung. Semua dukungan disediakan melalui sumber daya online dan forum komunitas kami.Kami mendorong Anda untuk memanfaatkan alat ini untuk resolusi cepat dan efisien untuk pertanyaan Anda.
