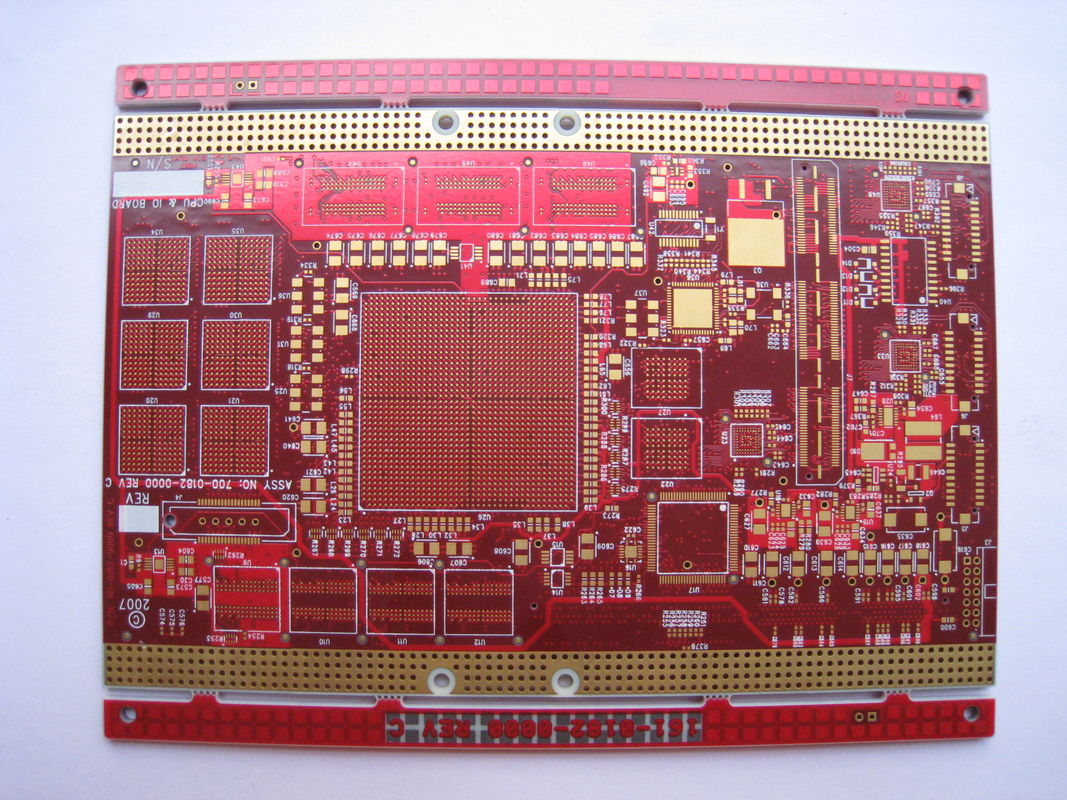

4-20 Lapisan Impedansi Dikendalikan HDI PCB Board 8mil-126mil Ketebalan

Deskripsi produk:

HDI PCB Board adalah contoh utama teknologi mutakhir di bidang papan sirkuit High Density Interconnector (HDI),disesuaikan untuk memenuhi persyaratan kinerja tinggi dari elektronik modernProduk ini dibuat dengan cermat dengan jumlah lapisan mulai dari 4 sampai 20 lapisan, menyediakan platform serbaguna untuk berbagai aplikasi.Papan PCB HDI adalah contoh keunggulan manufaktur PCB HDI, mengintegrasikan banyak fitur yang dirancang untuk keandalan dan kinerja kecepatan tinggi.

Fitur yang menonjol dari HDI PCB ini adalah kemampuan ukuran lubang ultra-halus, dengan teknologi pengeboran laser presisi yang menciptakan lubang sebesar 0,1 mm.Tingkat detail ini sangat penting untuk mencapai kemasan komponen kepadatan tinggi yang papan ini terkenal untukHal ini memungkinkan produsen elektronik untuk memproduksi perangkat yang lebih kompak tanpa mengorbankan fungsionalitas atau kinerja, menjadikannya pilihan yang ideal untuk aplikasi seperti HD SDI Converters,yang membutuhkan interkoneksi yang halus dan tepat untuk menangani sinyal definisi tinggi.

Dibangun dari bahan baku FR4 IT180 yang kuat, HDI PCB Board dirancang untuk menahan tuntutan aplikasi kecepatan tinggi dan frekuensi tinggi.Penggunaan bahan FR4 IT180 tidak hanya memastikan stabilitas mekanik papan tetapi juga menawarkan daya tahan termal yang sangat baik, yang sangat penting untuk menjaga integritas jalur listrik di bawah kondisi operasi ekstrem.Pilihan bahan lebih lanjut menggarisbawahi kesesuaian produk untuk aplikasi canggih seperti DDR4 PCB, dimana kinerja dan keandalan yang konsisten tidak dapat dinegosiasikan.

Dalam hal ketahanan fisik, HDI PCB Board hadir dalam berbagai ketebalan dari tipis 0.2mm hingga kokoh 6.00mm (8mil-126mil).Rentang ketebalan papan ini memberikan desainer fleksibilitas untuk memilih tingkat kekakuan dan daya tahan yang tepat untuk aplikasi spesifik mereka, apakah itu ramping, ringan perangkat mobile atau mesin industri tugas berat. fleksibilitas HDI PCB membuatnya substrat yang ideal untuk segudang komponen elektronik dan sistem.

Papan PCB HDI menggunakan teknik manufaktur canggih untuk memastikan interkoneksi berkualitas tinggi.yang pada gilirannya mendukung implementasi sirkuit yang lebih kompleks dalam area yang kompakHal ini membuat HDI PCB merupakan komponen yang sangat penting dalam pengembangan perangkat elektronik canggih, seperti yang menggunakan teknologi HD SDI Converter,di mana kendala ruang dan integritas sinyal adalah perhatian utama.

Selain itu, desain papan PCB HDI mengakomodasi kebutuhan untuk transmisi sinyal berkecepatan tinggi, suatu persyaratan yang sangat penting dalam aplikasi PCB DDR4.Papan rekayasa presisi memungkinkan untuk rute yang efisien dari sinyal memori DDR4, mengurangi kehilangan sinyal dan cross-talk, dan dengan demikian meningkatkan kinerja keseluruhan modul memori.memastikan bahwa HDI PCB mempertahankan integritas sinyal bahkan pada frekuensi tinggi yang diminta oleh teknologi DDR4 terbaru.

Produsen dan desainer yang memilih papan PCB HDI dapat mengharapkan produk yang mewujudkan puncak manufaktur PCB HDI.Setiap papan yang tunduk pada langkah-langkah kontrol kualitas yang ketat untuk memastikan bahwa ia memenuhi standar yang ketat yang dituntut oleh elektronik modernIntegrasi fitur-fitur seperti ukuran lubang pengeboran laser 0,1 mm, jumlah lapisan serbaguna, dan ketahanan bahan FR4 IT180,semua berkontribusi pada produk yang tidak hanya berkualitas tinggi tetapi juga serbaguna dalam penerapannya ke berbagai industri teknologi tinggi.

Singkatnya, HDI PCB Board adalah produk berkualitas tinggi yang maju secara teknologi yang dirancang untuk memenuhi kebutuhan industri elektronik yang terus berkembang.Ini adalah bukti dari kecanggihan HDI PCB Manufaktur, menyediakan dasar penting untuk perangkat yang membutuhkan kemasan kepadatan tinggi, presisi, dan kinerja kecepatan tinggi, seperti Konverter SDI HD dan PCB DDR4.Dengan berbagai fitur yang luas, HDI PCB Board siap memainkan peran penting dalam pengembangan perangkat elektronik generasi berikutnya.

Fitur:

• Nama produk: HDI PCB Board
• Pengujian: 100% Pengujian E, sinar-X
• Pengendalian impedansi: Ya
• Min Trace: 3/3 Mil
• Bahan baku: FR4 IT180
• Ketebalan papan: 0.2mm-6.00mm (8mil-126mil)

Parameter teknis:

Aplikasi:

HDI PCB Board, menampilkan atribut canggih seperti kontrol impedansi, ukuran lubang pengeboran laser 0,1mm yang tepat, rasio aspek tinggi 10:1, dan metode pengujian menyeluruh termasuk 100% E-Testing dan X-RAY, disesuaikan untuk aplikasi kinerja tinggi dan presisi tinggi.Papan ini sangat cocok untuk skenario yang membutuhkan perhatian teliti untuk detail dan keandalan tinggiKemampuannya untuk menangani permintaan khusus seperti setengah lubang dan 0.25mm BGA posisinya sebagai pilihan yang ideal untuk elektronik canggih di mana ruang adalah pada premium dan fungsi tidak dapat dikompromikan.

Salah satu kesempatan aplikasi utama untuk HDI PCB Board adalah dalam ranah aplikasi High Density Interconnect atau High Density Model Boards.Papan ini merupakan bagian integral dari industri di mana kepadatan komponen tinggiHigh Density Model Board adalah komponen penting dalam elektronik konsumen miniatur seperti smartphone, tablet, dan laptop,di mana penggunaan ruang yang efisien adalah yang terpenting, dan HDI PCB Board memenuhi kebutuhan ini dengan halus.

Selain itu, HDI PCB Board adalah komponen kunci dalam pembuatan HD SDI Converter.Konverter ini digunakan dalam aplikasi video profesional di mana sinyal definisi tinggi perlu ditransmisikan tanpa kehilangan kualitasKontrol impedansi yang tepat memastikan integritas sinyal pada jarak jauh, membuat HDI PCB Board elemen yang sangat diperlukan dalam industri penyiaran.Ini sangat penting dalam lingkungan seperti produksi acara langsung, studio televisi, dan siaran di luar ruangan, di mana stabilitas dan kualitas sinyal sangat penting.

Selain itu, atribut HDI PCB Board sangat diminati dalam perangkat medis dan teknologi kedirgantaraan.Keandalan yang diberikan oleh pemeriksaan 100% E-Testing dan X-RAY yang ketat memastikan bahwa setiap papan memenuhi standar kualitas yang ketat yang diperlukanUkuran lubang yang kecil dan rasio aspek yang tinggi memungkinkan lebih banyak koneksi dan fungsionalitas dalam ruang yang kompak, yang penting untuk perangkat yang rumit seperti alat pacu jantung, alat bantu dengar,dan komponen satelit.

Pada akhirnya, HDI PCB Board adalah produk serbaguna dan kuat yang sangat cocok untuk industri dan aplikasi berteknologi tinggi di mana presisi, keandalan, dan kepadatan tidak dapat dinegosiasikan.Fitur khususnya memenuhi berbagai skenario, memperkuat perannya sebagai landasan dalam produksi komponen dan sistem elektronik mutakhir.

Pengaturan:

Layanan kustomisasi papan PCB berkecepatan tinggi kami memenuhi persyaratan papan sirkuit cetak HDI yang paling menuntut di industri.2mm ke 6 yang kuat.00mm (8mil-126mil), produk PCB HDI kami dirancang untuk memenuhi beragam kebutuhan aplikasi kecepatan tinggi.

Fungsi ukuran lubang presisi kami meliputi 0.1mm Laser Drill, memastikan akurasi maksimum untuk proyek PCB HDI Anda.Penggunaan kualitas tinggi FR4 IT180 sebagai bahan baku kami menjamin daya tahan dan kinerja yang diharapkan dari PCB High Speed premium.

Pengendalian impedansi adalah fitur standar dari layanan Papan PCB HDI kami, memastikan integritas sinyal dan kinerja listrik yang konsisten di seluruh papan Anda.seperti Lamp Socket kustomisasi, untuk memastikan bahwa solusi PCB Kecepatan Tinggi kami sangat sesuai dengan aplikasi spesifik Anda.

Dukungan dan Layanan:

Produk Papan PCB HDI kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif yang dirancang untuk memastikan keberhasilan Anda dalam mengintegrasikan papan kami ke dalam proyek Anda.Tim ahli kami sangat berpengalaman dalam kompleksitas teknologi HDI (High-Density Interconnect) dan siap membantu Anda dengan tantangan apa pun yang mungkin Anda hadapi.

Dukungan Teknis Produk mencakup:

• Akses ke basis pengetahuan dan dokumentasi online kami, yang memberikan informasi rinci tentang spesifikasi produk, instruksi penanganan, dan praktik terbaik untuk desain dan penggunaan HDI PCB.
• Bantuan teknis dari insinyur terampil kami yang dapat membantu memecahkan masalah, memberikan panduan desain, dan menawarkan tips praktis untuk mengoptimalkan kinerja PCB Anda.
• Pembaruan dan patch reguler untuk memastikan HDI PCB Board Anda tetap kompatibel dengan teknologi dan standar terbaru di industri.

Layanan Produk meliputi:

• Layanan konsultasi tata letak dan desain PCB profesional untuk membantu Anda memaksimalkan efisiensi dan keandalan PCB HDI Anda.
• Pilihan untuk layanan review desain yang komprehensif, di mana para ahli kami memeriksa file desain PCB Anda untuk memastikan mereka memenuhi semua persyaratan yang diperlukan untuk manufaktur dan kinerja.
• Layanan prototipe cepat untuk membantu Anda menguji dan menyempurnakan desain Anda sebelum beralih ke produksi skala penuh.

Harap dicatat bahwa layanan dukungan teknis kami dimaksudkan untuk membantu dengan pertanyaan terkait produk dan tunduk pada syarat dan ketentuan standar kami.Kami berusaha untuk memberikan dukungan yang cepat dan akurat untuk semua pelanggan kami untuk memastikan tingkat kepuasan tertinggi dengan produk HDI PCB Board kami.
