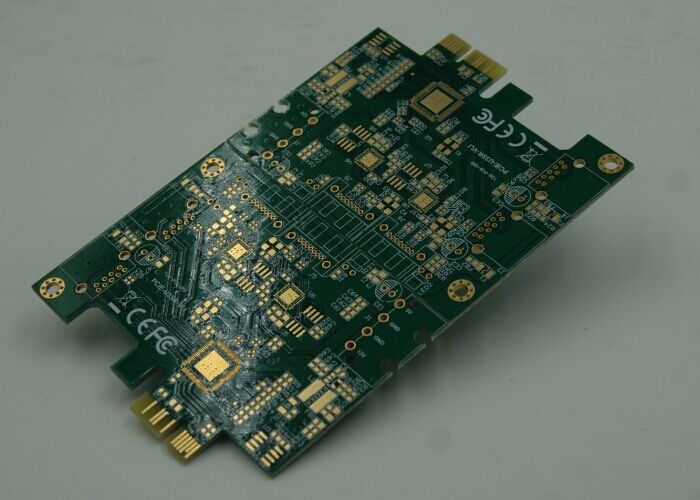

Ruang Konduktor 3 Mil Papan Pengkabelan Cetak Dua Sisi untuk Persyaratan Toleransi yang ketat

Ruang Konduktor 3 Mil Papan Pengkabelan Cetak Dua Sisi untuk Persyaratan Toleransi yang ketat

Papan Kabel Cetak Ruang Konduktor

Hubungi Kami
Minta Kutipan
Rincian produk
Perhiasan sutra:
Putih, Hitam, kuning
Ruang Konduktor:
3 juta
Berat Tembaga:
1-6oz
Warna:
Hijau, Biru, Kuning
Warna Silkscreen:
Putih, Hitam, kuning
Perbaikan permukaan:
HASL, ENIG, Timah Perendaman, Perak Perendaman, Jari Emas, OSP
Pengangkutan:
DHL UPS EMS TNT FedEx, Kurir Ekspres, Transportasi Laut
Min Hole Dia:
0.075 Mm
Menyoroti:

Papan Kabel Cetak Ruang Konduktor

Syarat Pembayaran & Pengiriman
Deskripsi Produk

Deskripsi produk:

Double-Sided PCB, juga dikenal sebagai Two-Sided Circuit Board atau Double-Plated PCB, adalah komponen penting dalam elektronik modern, memungkinkan sirkuit yang kompleks dalam faktor bentuk yang kompak.Jenis papan sirkuit ini ditandai dengan adanya lapisan tembaga konduktif di kedua sisi, yang memungkinkan kepadatan jejak yang lebih tinggi dan peningkatan fungsionalitas dibandingkan dengan PCB satu sisi.,termasuk elektronik konsumen, telekomunikasi, perangkat medis, sistem otomotif, dan kontrol industri.

Double-sided Printed Board kami menonjol di pasar karena konstruksi yang teliti dan penggunaan bahan berkualitas tinggi.laminasi epoksi bertulang kaca tahan api yang terkenal di industri karena sifat mekanik dan termalnya yang sangat baikBahan FR-4 memastikan bahwa papan memiliki integritas struktural untuk menahan berbagai tekanan lingkungan, serta stabilitas termal yang diperlukan untuk kinerja listrik yang dapat diandalkan.

PCB sisi ganda yang kami produksi datang dengan ketebalan PCB standar 1,6 mm, yang merupakan spesifikasi yang paling umum dan memberikan keseimbangan yang memuaskan antara kekuatan dan fleksibilitas.Ketebalan ini diterima secara luas di industri, membuat papan ini cocok untuk berbagai macam rumah dan kandang tanpa perlu kustomisasi.

Penutupan permukaan adalah aspek penting dari pembuatan PCB karena melindungi sirkuit tembaga yang terpapar dan memastikan solderable.Double-Sided Printed Board kami tersedia dengan berbagai permukaan untuk memenuhi berbagai kebutuhanOpsi termasuk Hot Air Solder Leveling (HASL), Electroless Nickel Immersion Gold (ENIG), Immersion Tin, Immersion Silver, Gold Finger, dan Konservatif Solderasi Organik (OSP).Masing-masing dari finishing ini memiliki keuntungan sendiri, dari HASL yang kuat dan hemat biaya hingga ENIG yang sangat andal dan bebas timbal, dan pilihannya dapat disesuaikan dengan kebutuhan aplikasi tertentu.

Estetika dan fungsi berjalan beriringan dalam desain PCB, dan lapisan silkscreen sangat penting untuk keduanya.dan kuningOpsi ini memungkinkan pencetakan legenda yang jelas, termasuk penunjuk komponen, titik uji, dan simbol peringatan, yang memfasilitasi pemasangan dan pemecahan masalah yang lebih mudah.

Resistensi solder Double-Plated PCB, juga dikenal sebagai solder mask, tersedia dalam warna hijau tradisional.Lapisan tahan pengelasan diterapkan pada papan untuk melindungi tembaga dari oksidasi dan untuk mencegah jembatan pengelasan terbentuk selama proses perakitanTopeng pematatan hijau memberikan kontras yang sangat baik terhadap layar sutra, sehingga lebih mudah bagi teknisi untuk membaca tanda papan selama perakitan dan pengujian.

Komitmen kami terhadap kualitas memastikan bahwa setiap PCB Sisi Ganda yang kami produksi diuji secara ketat untuk kinerja listrik, kepatuhan pada spesifikasi desain, dan daya tahan.Baik untuk prototipe atau produksi massal, PCB kami diproduksi untuk memberikan keandalan dan kinerja yang dapat diandalkan pelanggan kami.kami dapat mengakomodasi persyaratan desain standar dan khusus, menyediakan solusi serbaguna untuk proyek elektronik yang membutuhkan efisiensi dan kompleksitas papan cetak berpasangan ganda.



Fitur:

  • Nama produk: PCB berpasangan dua
  • Kata Kunci: PCB Dua Lapisan
  • Perbaikan permukaan: HASL, ENIG, Immersion Tin, Immersion Silver, Gold Finger, OSP
  • Fitur: 100% E-test
  • Tirai sutra: Putih, Hitam, Kuning
  • Warna: Hijau, Biru, Kuning
  • Papan Cetak Dua Sisi
  • Papan sirkuit cetak dua sisi
  • PCB berlapis ganda


Parameter teknis:

Parameter teknis Spesifikasi
Ketebalan PCB 1.6mm
Warna layar sutera Putih, Hitam, Kuning
Berat Tembaga 1-6oz
Perbaikan permukaan HASL, ENIG, Immersion Tin, Immersion Silver, Gold Finger, OSP
Min Hole Dia 0.075 mm
Warna tahan solder Hijau
Bahan baku FR-4
Warna Hijau, Biru, Kuning
Lapisan Ganda
Fitur 100% E-test


Aplikasi:

PCB dua lapisan, juga dikenal sebagai Dual-Sided Printed Wiring Board, adalah komponen penting dalam elektronik modern.Ini menawarkan presisi dan interkoneksi kepadatan tinggiBerat tembaga pada papan ini dapat bervariasi dari 1 hingga 6 ons, memungkinkan fleksibilitas dalam kapasitas beban arus dan kekuatan mekanik.Tersedia dalam warna tahan solder yang berbeda seperti hijau, biru, dan kuning, papan ini tidak hanya fungsional tetapi juga mudah diidentifikasi selama proses perakitan dan pengujian.

Salah satu aplikasi yang paling umum untuk 1.5m double-sided pcb adalah dalam elektronik konsumen.Sifat dua sisi dari PCB ini memungkinkan desainer untuk membuat sirkuit yang lebih kompleks di ruang yang lebih kecil, yang penting untuk desain ramping, ringan yang dibutuhkan konsumen. Selain itu, warna tahan lem hijau adalah pilihan populer dalam aplikasi ini karena kejelasan dan kontrasnya,meningkatkan akurasi manufaktur dan mengurangi risiko kesalahan.

Dalam bidang kontrol industri dan otomatisasi, PCB Double-Plated sangat berharga.Lingkungan ini membutuhkan komponen elektronik yang kuat dan dapat diandalkan yang dapat menahan kondisi yang keras dan sering digunakan. Kekuatan yang diberikan oleh pilihan berat tembaga yang lebih tinggi memastikan bahwa PCB dapat menangani beban listrik yang intens yang sering ditemui di lingkungan industri.berbagai warna yang tersedia untuk solder tahan lapisan bantuan dalam identifikasi cepat jalur sirkuit selama pemeliharaan dan pemecahan masalah.

Perangkat medis juga mendapat manfaat secara signifikan dari presisi dan keandalan PCB Dua Lapisan.dan perangkat diagnostik bergantung pada diameter lubang minimum halus untuk mengakomodasi desain sirkuit yang rumit yang diperlukan untuk pengukuran dan kontrol yang sensitifKeseragaman dan kontrol kualitas dari Double-Sided Printed Wiring Board sangat penting dalam aplikasi ini, di mana kinerja yang konsisten dapat menjadi masalah keselamatan pasien.

Selain itu, industri aerospace dan otomotif adalah contoh di mana PCB berpasangan 1,5 m dapat diterapkan secara efektif.dan PCB dua sisi dirancang untuk memenuhi standar yang ketat iniKode warna dengan solder hijau tahan bantuan dalam proses perakitan kompleks yang khas di industri ini, di mana banyak PCB dapat digunakan dalam satu peralatan.

Kesimpulannya, PCB dua lapisan adalah komponen serbaguna dan sangat diperlukan di berbagai aplikasi.,The Double-Sided Printed Wiring Board menyediakan platform yang diperlukan untuk desain elektronik yang kompleks, andal, dan efisien.



Pengaturan:

Jelajahi layanan kustomisasi produk tingkat atas kami untukDua Lapisan PCB. PCB sisi ganda 1,5m kami menawarkan konstruksi yang kuat dan kinerja listrik yang unggul.100% E-testuntuk memastikan kualitas dan keandalan tertinggi untuk proyek Anda.

Kami mengkhususkan diri dalam PCB overlength, melayani kebutuhan unik Anda dengan presisi.Diameter lubang minimal 0,075 mm, membuat mereka cocok untuk desain rumit dengan tata letak komponen padat.

Selain itu, proses manufaktur mutakhir kami menjaminRuang konduktor 3 milSesuaikan PCB Anda dengan pilihan warna yang tersedia:Hijau, Biru, Kuning, untuk mencocokkan desain estetika dan sistem pengkodean.



Dukungan dan Layanan:

Produk PCB sisi ganda kami dirancang untuk keandalan dan daya tahan, memastikan bahwa proyek elektronik Anda dibangun di atas fondasi yang kuat.Tim dukungan teknis kami berkomitmen untuk memberikan bantuan yang Anda butuhkan untuk mendapatkan hasil maksimal dari PCB kamiKami menawarkan berbagai layanan untuk mendukung kebutuhan teknis Anda:

Konsultasi Produk:Tim kami tersedia untuk memberi saran tentang praktik terbaik untuk mengintegrasikan PCB Sisi Ganda kami ke dalam desain Anda, membantu Anda mengoptimalkan kinerja dan mengurangi masalah selama perakitan.

Layanan Review Desain:Kami menawarkan layanan tinjauan desain untuk membantu mengidentifikasi masalah potensial sebelum produksi, memastikan bahwa desain PCB Anda kuat dan siap untuk manufaktur.

Dukungan pemecahan masalah:Jika Anda mengalami masalah dengan PCB kami selama perakitan atau operasi, tim dukungan teknis kami siap membantu Anda mendiagnosis dan memecahkan masalah secara efisien.

Dokumen:Kami menyediakan dokumentasi yang komprehensif, termasuk spesifikasi, lembar data bahan, dan panduan penanganan untuk memastikan bahwa Anda memiliki semua informasi yang Anda butuhkan untuk implementasi PCB yang sukses.

Penjaminan mutu:PCB kami menjalani prosedur kontrol kualitas yang ketat untuk memastikan standar tertinggi.tim dukungan kami siap untuk mengatasi ini dan memberikan solusi.

Kami berdedikasi untuk memastikan kepuasan Anda dengan produk PCB sisi ganda kami dan di sini untuk mendukung Anda setiap langkah dari jalan.Silakan hubungi tim kami melalui saluran dukungan pelanggan yang sesuai.
