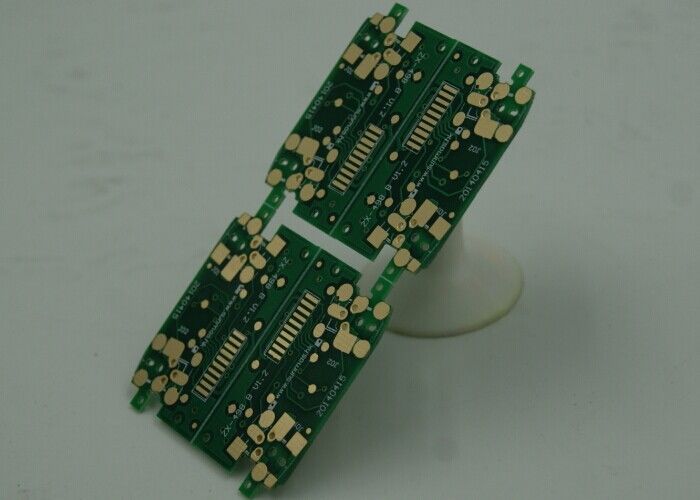

Double Layer Double Sided PCB dengan 1-6oz Tembaga Berat dan 0,075mm Min Hole Dia

Deskripsi produk:

PCB Sisi Ganda, atau PCB Dua Lapisan, is an advanced type of circuit board that has gained significant popularity in the electronics industry due to its versatility and efficiency in connecting various electronic components across its two conductive layersProduk ini dirancang khusus untuk memenuhi desain sirkuit yang kompleks yang membutuhkan kepadatan koneksi yang lebih tinggi daripada yang dapat ditawarkan oleh PCB satu sisi.Dengan ruang konduktornya sempit 3 Mil, PCB ini memungkinkan jejak yang sangat halus, memungkinkan untuk mendukung aplikasi elektronik canggih dan miniatur.

Salah satu fitur penting dari PCB Dua Lapisan ini adalah pilihan berat tembaga, yang berkisar dari 1 hingga 6 ons.Rentang ini menawarkan desainer fleksibilitas untuk memilih ketebalan tembaga yang tepat berdasarkan kebutuhan saat ini membawa, kebutuhan manajemen termal, dan pertimbangan kekuatan mekanik.membuat PCB ini cocok untuk operasi bertenaga tinggi dan suhu tinggi.

Karena mampu mengakomodasi PCB yang terlalu panjang, papan berpasangan ini sangat bermanfaat untuk aplikasi yang menuntut dimensi yang diperpanjang.5m varian PCB sisi ganda adalah bukti dari kemampuannya untuk memperluas melampaui ukuran standar, menyediakan solusi untuk industri yang membutuhkan papan yang lebih panjang untuk aplikasi unik mereka.tidak ada kompromi dalam integritas sinyal dan keandalan koneksi.

Aspek lain yang luar biasa dari PCB ini adalah toleransi diameter lubang minimalnya, yang berdiri di 0.075 mm yang mengesankan.penting untuk miniaturisasi komponen elektronik dan untuk mencapai kepadatan interkoneksi yang tinggiKeakuratan pengeboran lubang kecil seperti itu menunjukkan kemampuan manufaktur yang canggih dan kepatuhan terhadap standar kualitas yang ketat.membuat papan ini sangat dicari untuk aplikasi kritis presisi.

Memenuhi persyaratan estetika dan fungsional, PCB Sisi Ganda hadir dengan berbagai pilihan warna silkscreen, termasuk putih, hitam, dan kuning.Lapisan silkscreen sangat penting untuk memberikan informasi penting pada papan seperti label komponenKetersediaan warna yang berbeda memungkinkan kontras dan keterbacaan yang lebih baik tergantung pada warna topeng solder atau preferensi tim desain.Apakah untuk tujuan visibilitas atau untuk mencocokkan skema warna dari perangkat keseluruhan, pilihan ini menambahkan tingkat kustomisasi untuk produk akhir.

PCB dua lapis kami dirancang untuk memenuhi permintaan dari berbagai aplikasi, dari elektronik konsumen hingga mesin industri.berbagai berat tembaga, dan kemampuan untuk memproduksi PCB overlength dan extra long double-sided membuat papan ini sangat fleksibel dan mampu memenuhi beragam kebutuhan pelanggan kami.Proses manufaktur yang ketat memastikan bahwa setiap papan memenuhi standar kualitas tertinggi, dengan diameter lubang yang tepat dan pencetakan layar sutra yang bersih meningkatkan fungsionalitas dan estetika produk akhir.itu adalah dasar penting untuk desain elektronik yang andal dan efisien.

Fitur:

• Nama produk:PCB Sisi Ganda
• Perawatan permukaan:Emas Immersi
• Ruang konduktor:3 juta
• Kata Kunci:Dua Lapisan PCB
• Bahan baku:FR-4
• Berat tembaga:1-6oz
• Fitur Tambahan:Papan sirkuit dua sisi
• Pilihan desain:Pcb ekstra panjang sisi ganda
• Konstruksi:PCB berlapis ganda

Parameter teknis:

Aplikasi:

PCB sisi ganda, dengan perawatan permukaan state-of-the-art Immersion Gold, menawarkan tingkat konektivitas dan umur panjang yang unggul,memastikan bahwa setiap aplikasi yang digunakan dalam manfaat dari peningkatan kinerja dan keandalanPengolahan ini tidak hanya memberikan permukaan konduktif yang kuat tetapi juga melindungi terhadap oksidasi, menjadikannya pilihan yang ideal untuk persyaratan keandalan tinggi.075 mm di papan ini memungkinkan penempatan komponen kepadatan tinggi, yang sangat penting dalam perangkat elektronik kompak saat ini, membuat mereka sangat cocok untuk desain rumit yang membutuhkan presisi dan miniaturisasi.

Menggunakan FR-4 sebagai bahan baku, PCB Double-Plated dikenal karena ketahanan termal, kekuatan mekanik, dan sifat isolasi listrik yang sangat baik.Hal ini membuat PCB dua lapisan platform yang kuat untuk banyak aplikasi mulai dari kontrol industri untuk elektronik konsumen di mana daya tahan dan stabilitas adalah yang terpentingKonfigurasi dua lapisan memberikan keseimbangan sempurna antara kompleksitas dan biaya-efektifitas, memungkinkan desainer untuk membuat sirkuit canggih tanpa perlu banyak tumpukan papan.

Tersedia dengan warna silkscreen putih, hitam, dan kuning, PCB ini menawarkan fleksibilitas dalam estetika desain, memungkinkan penandaan dan branding yang jelas yang penting dalam perakitan dan pemeliharaan.Hal ini juga memfasilitasi pemecahan masalah dan perbaikan yang lebih mudah, karena komponen dan titik uji dapat diidentifikasi dengan jelas.

Varian PCB ganda ekstra panjang memperluas bidang kemungkinan ke dalam aplikasi skala besar seperti sistem pencahayaan LED, peralatan telekomunikasi,dan bahkan ke bidang yang menuntut industri aerospace dan otomotifPanjang ekstra memberikan lebih banyak area permukaan untuk komponen dan jalur rute, memungkinkan sirkuit yang lebih kompleks atau integrasi beberapa fungsi pada satu papan.

Singkatnya, PCB sisi ganda dengan perawatan permukaan Immersion Gold, diameter lubang minimal 0,075 mm, bahan FR-4 dan tersedia dalam beberapa warna silkscreen,adalah produk serbaguna yang dapat diterapkan di berbagai skenarioDari elektronik konsumen hingga mesin industri, dan dari perangkat genggam kompak hingga instalasi sistem skala besar,struktur dua lapisan memenuhi permintaan berbagai industri, menyediakan solusi yang dapat diandalkan dan hemat biaya untuk perakitan komponen elektronik.

Pengaturan:

SesuaikanPCB Sisi GandaPilih dari berbagai warna termasukHijau, Biru, dan Kuninguntuk membedakan proyek Anda dan memastikan itu menonjol.Papan sirkuit dua sisidapat dibuat dengan presisi denganDiameter lubang minimum (Min Hole Dia) 0,075 mm, memungkinkan desain yang rumit dan koneksi kepadatan tinggi.

Meningkatkan daya tahan dan konduktivitas AndaPCB berlapis gandadenganOpsi Berat Tembaga mulai dari 1 hingga 6 onsSetiap papan terbuat dari bahan berkualitas tinggi.FR-4 Bahan baku, memastikan dasar yang kuat dan dapat diandalkan untuk elektronik Anda.

SetiapPCB berlapis gandakami memproduksi mengalamiTes listrik 100% (E-test)komitmen kami untuk keunggulan berarti Anda menerima produk yang memenuhi standar kualitas dan keandalan tertinggi.

Dukungan dan Layanan:

Produk PCB Sisi Ganda kami dilengkapi dengan dukungan teknis dan layanan komprehensif yang dirancang untuk memastikan kesuksesan Anda sepanjang siklus hidup produk.Dukungan kami dimulai dengan panduan desain untuk membantu mengoptimalkan tata letak PCB Anda untuk manufaktur dan kinerjaKami juga menawarkan saran pemilihan bahan untuk memenuhi persyaratan aplikasi Anda untuk daya tahan, konduktivitas, dan manajemen termal.

Setelah desain Anda selesai, kami menyediakan layanan prototipe untuk dengan cepat mengubah konsep Anda menjadi produk nyata untuk pengujian dan validasi.Proses prototipe cepat kami memastikan bahwa setiap masalah desain diidentifikasi dan diselesaikan segera, meminimalkan waktu untuk pasar.

Selama fase manufaktur, tim kami melakukan beberapa pemeriksaan kualitas untuk menjamin bahwa PCB berpasangan Anda memenuhi semua standar industri dan persyaratan spesifik Anda.Kami melakukan pengujian listrik untuk memastikan fungsionalitas dan keandalan, serta pemeriksaan visual untuk memverifikasi bahwa semua dimensi fisik dan spesifikasi akurat.

Setelah pengiriman, tim dukungan teknis kami tersedia untuk membantu dengan pertanyaan atau masalah yang mungkin timbul selama integrasi PCB kami ke dalam produk akhir Anda.Kami dapat memberikan panduan tentang teknik pengelasan, penempatan komponen, dan praktik manajemen termal untuk memastikan kinerja yang optimal.

Jika Anda mengalami masalah dengan PCB Double-Sided, kami menawarkan dukungan pemecahan masalah untuk mendiagnosis dan mengatasi masalah dengan cepat.Tujuan kami adalah untuk meminimalkan downtime dan mendapatkan proyek Anda kembali ke jalur sesegera mungkin.

Untuk memastikan kesuksesan Anda, kami terus memperbarui basis pengetahuan kami dengan teknologi PCB terbaru dan praktik terbaik industri.termasuk dokumen teknis, catatan aplikasi, dan tips desain, untuk membuat Anda tetap informasi dan di depan kurva.
