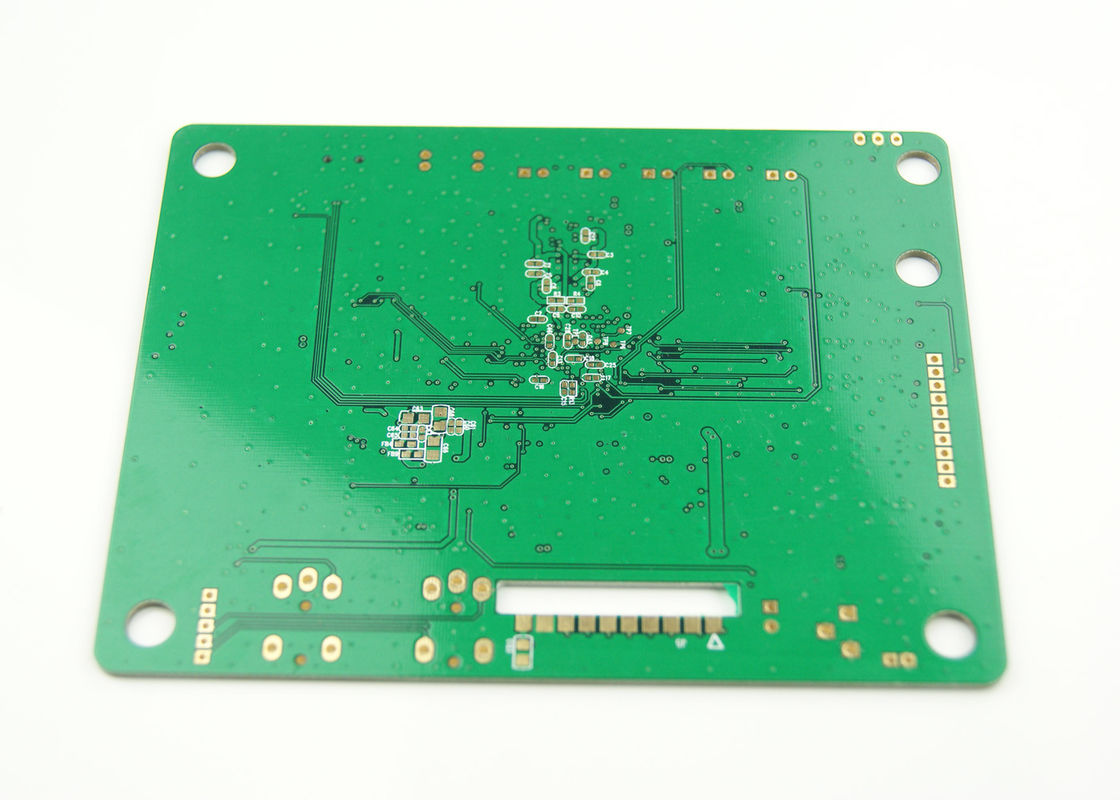

Immersion Gold Double-Sided PCB 100% E-test untuk Performance Superior

Deskripsi produk:

PCB sisi ganda kami, juga dikenal sebagai PCB sisi ganda atau PCB Bi-Layer, adalah produk yang sangat serbaguna dan dapat diandalkan yang sangat penting untuk berbagai aplikasi elektronik.Jenis PCB ini memiliki lapisan tembaga konduktif di kedua sisi papanPCB sisi ganda kami tidak hanya dirancang untuk memenuhi kebutuhan sirkuit yang kompleks dengan menyediakan lebih banyak ruang untuk konduktor dan komponen,tapi mereka juga sempurna untuk persyaratan PCB overlength, menawarkan solusi untuk desain elektronik memanjang yang membutuhkan lebih banyak ruang dan fleksibilitas.

PCB sisi ganda yang kami produksi memiliki ketebalan standar 1,6 mm, yang merupakan ketebalan yang paling umum digunakan di industri, memberikan keseimbangan sempurna antara daya tahan dan fleksibilitas.Ketebalan ini memastikan bahwa PCB cukup kokoh untuk menahan berat komponen, namun cukup fleksibel untuk menyesuaikan diri dengan berbagai aplikasi.

PCB kami datang dengan berbagai pilihan akhir permukaan untuk memenuhi kebutuhan spesifik aplikasi Anda.Emas perendaman nikel tanpa elektro (ENIG), Immersion Tin, Immersion Silver, Gold Finger, dan Organic Soldability Preservatives (OSP).dengan demikian memastikan soldebility yang baik dan jangka panjang untuk PCB.

Ketika datang ke presisi jalur konduktif, PCB sisi ganda kami memiliki ruang konduktor mengesankan hanya 3 Mil.memungkinkan desain sirkuit yang lebih kompleks dan rumit tanpa mengorbankan integritas sinyalHal ini sangat bermanfaat untuk aplikasi yang membutuhkan transmisi sinyal berkecepatan tinggi atau memiliki ruang terbatas untuk komponen elektronik.

Warna tahan solder untuk PCB kami adalah hijau standar industri, yang memberikan kontras yang kuat terhadap jejak tembaga dan solder berwarna perak,mempermudah identifikasi masalah selama pemeriksaan dan pengujianTopeng pemotong hijau juga menawarkan tingkat perlindungan terhadap faktor lingkungan, seperti debu dan kelembaban, yang berpotensi merusak sirkuit.

PCB Dua Lapisan kami sangat ideal untuk berbagai aplikasi, dari gadget elektronik sederhana hingga mesin industri yang lebih kompleks.Sifat dua sisi mereka memungkinkan sirkuit yang lebih padat daripada PCB satu sisi, yang dapat menjadi keuntungan yang signifikan ketika merancang perangkat yang kompak dan berkinerja tinggi.PCB sisi ganda kami memberikan keandalan dan kinerja yang Anda butuhkan untuk memastikan keberhasilan proyek elektronik Anda.

Singkatnya, produk PCB sisi ganda kami menawarkan banyak keuntungan untuk proyek elektronik Anda.Tin Immersi, Immersion Silver, Gold Finger, dan OSP, ruang konduktor 3 Mil, dan tahan solder hijau standar, berdiri sebagai patokan kualitas dan fleksibilitas dalam industri PCB.Cocok untuk PCB overlength dan mampu mendukung desain sirkuit berlapis ganda yang kompleks, PCB Bi-Layer ini adalah bukti kemajuan dalam manufaktur elektronik modern.

Fitur:

• Nama produk: PCB berpasangan dua
• Pilihan warna: Hijau, Biru, Kuning
• Fitur: 100% E-test
• Warna Silkscreen: putih, hitam, kuning
• Kata Kunci: PCB Dua Lapisan
• Ruang konduktor: 3 Mil
• Kata Kunci: PCB Sisi Dua
• Kata Kunci: PCB Lapisan Ganda
• Ukuran: 1.5m PCB berpasangan

Parameter teknis:

Aplikasi:

PCB dua lapisan, sering dikenal sebagai Dual-Sided Printed Wiring Board, adalah inti dari banyak elektronik modern karena konektivitas yang ditingkatkan dan ukuran kompak.Double-Sided Printed Board dirancang untuk melayani sirkuit canggih dengan menyediakan konektivitas di kedua sisi papan yang penting untuk berbagai aplikasiDiameter lubang minimal 0,075 mm memungkinkan komponen dengan pitch halus untuk ditampung,memungkinkan penempatan komponen dengan kepadatan tinggi dan memastikan bahwa bahkan aplikasi yang paling terbatas ruang dapat dipenuhi dengan presisi.

Papan serbaguna ini umumnya digunakan dalam kontrol industri di mana keandalan dan daya tahan sangat penting.2m PCB sisi ganda kandidat yang ideal untuk aplikasi presisi seperti perangkat medis dan elektronik otomotifOpsi berat tembaga berkisar dari 1 hingga 6 oz memungkinkan kustomisasi berdasarkan persyaratan yang sedang berlaku,membuat PCB ini cocok untuk power electronics juga.

Dalam elektronik konsumen, Dual-Sided Printed Wiring Board sering ditemukan di smartphone, kamera, dan konsol game.papan berkinerja tinggi untuk mengakomodasi berbagai fungsi mereka dalam ruang terbatasPCB dua lapisan memungkinkan pengaturan sirkuit yang padat, memberikan fungsi yang diperlukan sambil mempertahankan profil yang ramping.Diameter lubang yang halus dan ruang konduktor yang tepat sangat bermanfaat dalam teknologi yang dapat dipakai, di mana ruang adalah premium, dan keandalan tidak dapat dikompromikan.

Infrastruktur telekomunikasi adalah domain lain di mana PCB sisi ganda 1,2m bersinar.Peralatan komunikasi berkecepatan tinggi membutuhkan PCB yang dapat menangani transmisi sinyal yang cepat tanpa gangguanDouble-Sided Printed Board, dengan dua lapisan tembaga konduktif dan jarak konduktor yang ketat mampu memenuhi persyaratan frekuensi tinggi ini,memastikan saluran komunikasi yang jelas di router, switch, dan peralatan jaringan lainnya.

Selain itu, sektor kedirgantaraan dan pertahanan menggunakan PCB Dua Lapisan untuk keseimbangan desain ringan dan kinerja yang kuat.Kemampuan untuk menahan kondisi ekstrem sambil mempertahankan fungsionalitas sangat penting di bidang ini, membuat Dual-Sided Printed Wiring Board menjadi pilihan populer untuk aplikasi seperti sistem satelit, peralatan navigasi, dan sistem kontrol penerbangan.

Kesimpulannya, PCB dua lapisan adalah komponen serbaguna yang membentuk tulang punggung dari banyak produk di berbagai industri. diameter lubang kecil, jarak konduktor yang tepat,dan berat tembaga yang dapat disesuaikan menjadikannya solusi yang sangat diperlukan untuk aplikasi yang membutuhkan kepadatan tinggi, sirkuit elektronik yang handal dan tahan lama.

Pengaturan:

Produk PCB Sisi Ganda kami (Two Layer PCB) menawarkan berbagai layanan kustomisasi untuk memenuhi kebutuhan spesifik Anda.Pilih dari berbagai pilihan untuk mempersonalisasi PCB Anda dan memastikan itu cocok dengan sempurna ke dalam proyek Anda.

Kami menawarkan PCB dalam ukuran yang berbeda termasuk 1.5m double-sided pcb, 1.2m double-sided pcb, dan 1.5m double-sided pcb untuk mengakomodasi aplikasi dan persyaratan desain yang berbeda.

Sesuaikan tampilan PCB Anda dengan memilih dari pilihan warna kami.tapi Anda juga dapat memilih warna Biru atau Kuning yang lebih unik untuk membantu proyek Anda menonjol.

Untuk Silkscreen, kami menyediakan pilihan Putih, Hitam, dan Kuning, memungkinkan Anda untuk memilih kontras terbaik untuk keterbacaan dan estetika pada PCB Dua Lapisan Anda.

Warna Solder Resist tersedia dalam warna Hijau, memberikan tampilan standar dan memastikan komponen PCB Anda mudah diidentifikasi.

Terakhir, kami mempertahankan ruang konduktor 3 Mil, memastikan presisi tinggi dan keandalan dalam koneksi listrik Anda.

Dukungan dan Layanan:

Produk PCB sisi ganda kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif yang dirancang untuk memastikan kepuasan lengkap Anda dan fungsi PCB Anda yang optimal.Dukungan kami mencakup akses ke berbagai layanan seperti dokumentasi produk rinci, sebuah basis pengetahuan online, panduan instruksi, dan bantuan pemecahan masalah.

Jika Anda mengalami masalah atau memiliki pertanyaan teknis mengenai PCB Sisi Ganda kami, tim dukungan khusus kami tersedia untuk memberikan panduan yang diperlukan.Kami berkomitmen untuk menyelesaikan pertanyaan Anda dengan cepat dan efektif, memastikan downtime minimal dan produktivitas maksimum.

Untuk masalah lanjutan atau bantuan khusus, kami menawarkan berbagai layanan termasuk analisis diagnostik, konsultasi desain PCB, dan rekomendasi untuk optimasi kinerja.Tujuan kami adalah untuk tidak hanya mengatasi masalah langsung Anda tetapi juga untuk membantu meningkatkan pengalaman dan hasil keseluruhan Anda ketika menggunakan produk PCB sisi ganda kami.

Harap dicatat bahwa sementara kami berusaha untuk memberikan dukungan yang luas, layanan kami tidak termasuk perbaikan di tempat atau instalasi.Kami merekomendasikan merujuk materi instruksi rinci kami untuk panduan tentang penanganan yang tepat dan pengaturan PCB AndaUntuk dukungan lebih lanjut, jangan ragu untuk menghubungi melalui saluran komunikasi resmi kami seperti yang diuraikan dalam dokumentasi kontak kami.
