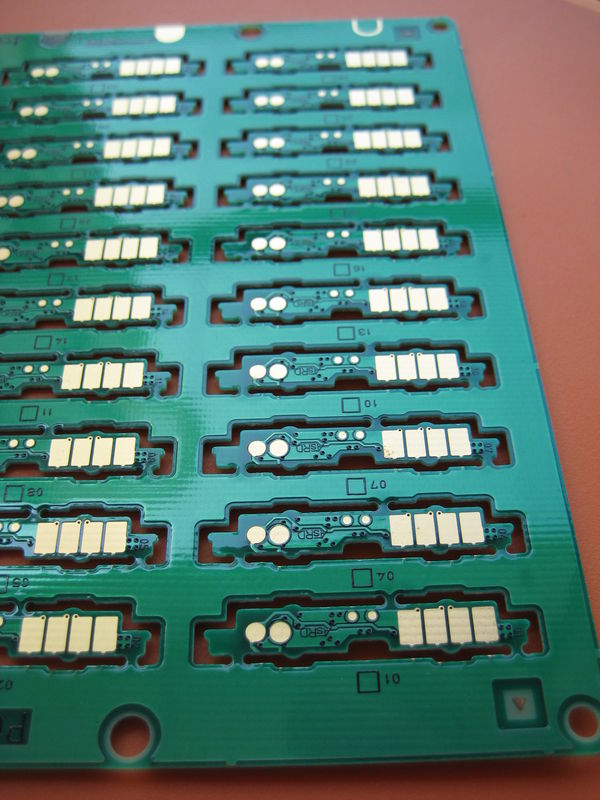

1-6oz Tembaga Berat Double Sisi PCB Printed Circuit Board Kinerja Tinggi

Deskripsi produk:

PCB Sisi Dua, juga biasa disebut sebagai PCB Layer Dua atau PCB Bi-Layer, adalah keajaiban teknologi di ranah komponen elektronik.Produk ini telah dibuat dengan perhatian yang cermat pada detail menggunakan FR-4 berkualitas tinggi sebagai bahan baku. FR-4 adalah bahan komposit yang terdiri dari kain fiberglass tenunan dengan pengikat resin epoksi yang tahan api (memadamkan diri). The choice of FR-4 for our PCB ensures that the board is not only durable and robust but also provides excellent electrical insulation and stability over a wide range of temperatures and physical stressIni adalah standar industri dan sangat dihargai untuk kinerja dan keandalan.

Salah satu fitur yang menentukan PCB sisi ganda 1,2m kami adalah rentang berat tembaga yang murah hati, yang membentang dari 1 hingga 6 ons.Fitur ini memungkinkan untuk tingkat yang signifikan fleksibilitas dalam hal arus listrik yang papan dapat membawaBerat tembaga yang lebih berat sangat penting untuk sirkuit bertenaga tinggi,karena meningkatkan distribusi termal dan meningkatkan daya tahan papan di bawah bebanSelain itu, lapisan tembaga tebal adalah pilihan yang sangat baik untuk aplikasi yang membutuhkan tingkat kekuatan mekanik yang tinggi atau tunduk pada kondisi lingkungan yang ekstrim.

PCB sisi ganda kami datang dalam berbagai warna, terutama hijau, biru, dan kuning.mereka melayani fungsi praktis dengan menyediakan latar belakang kontras yang membantu dalam pemeriksaan visual papanMasker pematatan hijau, khususnya, adalah standar industri karena kemampuannya untuk meningkatkan keterbacaan teks silkscreened dan kemudahan dalam memeriksa papan untuk setiap cacat manufaktur.Pilihan biru dan kuning menawarkan pilihan yang jelas, substrat terang yang dapat digunakan untuk kode warna versi yang berbeda dari produk atau untuk memenuhi persyaratan desain estetika dari proyek tertentu.

Menambah fungsionalitas dan desain PCB kami adalah proses silkscreening, yang menerapkan informasi penting seperti label komponen, titik uji, dan logo pada papan.Lensa sutra kami datang dalam tiga warna yang berbedaWarna-warna ini dipilih dengan hati-hati untuk mencapai tingkat kontras tertinggi terhadap topeng solder,memastikan bahwa informasi yang dicetak dapat dibaca bahkan dalam kondisi cahaya rendah atau ketika papan dipenuhi dengan komponen. layar sutra putih adalah jernih dan jernih, menjadikannya pilihan populer untuk sebagian besar aplikasi. layar sutra hitam menawarkan tajam, tampilan profesional pada PCB berwarna terang,sementara layar sutra kuning menonjol dengan jelas terhadap latar belakang yang lebih gelap, memberikan daya tarik visual yang unik.

Setiap aspek dari PCB Double Sided kami dirancang dengan presisi dan keunggulan.memungkinkan sirkuit yang lebih kompleks untuk ditampung dalam ruang yang kompakHal ini sangat menguntungkan untuk perangkat elektronik modern yang membutuhkan fungsionalitas canggih tetapi dibatasi oleh ukuran.2m PCB sisi ganda adalah bukti komitmen kami untuk menawarkan produk yang memenuhi standar tertinggi kualitas dan kinerjaApakah Anda mengembangkan elektronik konsumen, mesin industri, perangkat medis, atau aplikasi lain yang menuntut keandalan dan efisiensi,PCB sisi ganda kami adalah landasan di mana Anda dapat membangun inovasi Anda.

Kesimpulannya, PCB sisi ganda kami adalah komponen serbaguna dan andal yang berada di garis depan desain elektronik.berbagai pilihan warna, dan warna silkscreen kontras tinggi, ini adalah pilihan ideal untuk setiap proyek yang membutuhkan PCB tahan lama dan berkinerja tinggi.Kami bangga dengan proses manufaktur kami yang teliti dan kontrol kualitas yang ketat, memastikan bahwa setiap papan yang Anda terima siap untuk daya kemajuan teknologi Anda.

Fitur:

• Nama produk: PCB berpasangan dua
• Diameter Lubang Min: 0,075 mm
• Ketebalan PCB: 1,6 mm
• Lapisan: Ganda
• Ruang konduktor: 3 mil
• Kata Kunci: PCB Dua Lapisan
• Fitur: PCB berlapis ganda
• Fitur: PCB sisi ganda ekstra panjang
• Fitur: 1,2m PCB sisi ganda

Parameter teknis:

Aplikasi:

Munculnya PCB sisi ganda, terutama yang memiliki ruang konduktor 3 mil telah secara signifikan merevolusi industri elektronik.terbuat dari bahan baku FR-4 berkualitas tinggiPCB Dual-Sided memungkinkan sirkuit yang kompleks dan padat, menjadikannya pilihan ideal untuk berbagai aplikasi.Salah satu fitur menonjol dari PCB ini adalah diameter lubang minimal mereka hanya 0.075 mm, yang memungkinkan mereka untuk mendukung komponen elektronik canggih dengan pitch halus.

PCB sisi ganda sangat penting dalam produksi PCB overlength, yang dibutuhkan dalam aplikasi yang menuntut sirkuit yang diperpanjang tanpa mengorbankan integritas sinyal.Hal ini membuat mereka sempurna untuk digunakan dalam peralatan telekomunikasi, di mana jalur konduktif yang panjang dan terus menerus diperlukan.Fitur Double-Sided PCB 100% E-testing memastikan bahwa setiap papan memenuhi persyaratan kinerja yang ketat sebelum diterapkan ke dalam produk akhir.

Selain itu, desain PCB Dua Lapisan tidak hanya terbatas pada telekomunikasi.Desain kompak dari PCB Dua Sisi memungkinkan kepadatan komponen yang lebih tinggi, yang penting dalam sistem komputer modern yang membutuhkan lebih banyak fungsionalitas dikemas ke dalam ruang yang lebih kecil.

Dalam industri otomotif, ketahanan yang diberikan oleh bahan FR-4 dari PCB Sisi Dua sangat penting.PCB ini dapat menahan kondisi lingkungan yang keras yang dihadapi dalam aplikasi otomotif, memastikan keandalan sistem elektronik dalam jangka panjang.Keakuratan yang diizinkan oleh diameter lubang minimal juga mendukung integrasi sensor canggih dan unit kontrol yang diperlukan untuk teknologi otomotif terbaru.

Produsen peralatan medis juga mengandalkan presisi dan keandalan PCB Dual-Sided.dan peralatan pemantauan pasien menuntut tingkat akurasi dan keandalan yang tinggiPenggunaan bahan FR-4 memastikan bahwa produk-produk ini tahan lama dan dapat menahan kekerasannya di bidang medis.

Kesimpulannya, PCB sisi ganda, dengan ruang konduktor 3 mil, bahan baku FR-4, diameter lubang minimum 0,075 mm, dan jaminan 100% E-test,adalah produk serbaguna yang melayani banyak skenarioApakah itu untuk PCB yang terlalu panjang dalam telekomunikasi, desain kompak dalam komputasi, aplikasi yang tangguh dalam otomotif, atau penggunaan yang tepat dan dapat diandalkan dalam teknologi medis,PCB Dua Lapisan berdiri sebagai landasan dalam kemajuan aplikasi elektronik.

Pengaturan:

PCB sisi ganda kami, juga dikenal sebagai dua sisi dicetak papan kabel, menawarkan berbagai layanan kustomisasi produk untuk memenuhi kebutuhan spesifik Anda.Anda dapat memastikan proyek Anda memenuhi kebutuhan ukuran untuk aplikasi Anda.

Kami menyediakan berbagai pilihan Surface Finish termasuk HASL, ENIG (Electroless Nickel Immersion Gold), Immersion Tin, Immersion Silver, Gold Finger,dan OSP (Organic Soldability Preservatives) untuk meningkatkan soldability dan keandalan PCB dua lapisan Anda.

Selain finishing standar, kami juga menawarkan Perawatan Permukaan dengan Immersion Gold,memastikan lapisan berkualitas tinggi untuk konduktivitas yang sangat baik dan masa simpan yang lebih lama untuk Double-Sided Printed Wiring Board Anda.

Produk ini dirancang dengan dua lapisan, menjadikannya solusi serbaguna dan kuat untuk berbagai aplikasi elektronik.075 mm, melayani desain yang rumit dan penempatan komponen kepadatan tinggi.

Dukungan dan Layanan:

Produk PCB sisi ganda kami dilengkapi dengan dukungan teknis dan layanan komprehensif yang dirancang untuk memastikan kepuasan Anda dan kinerja optimal PCB Anda.Dukungan kami termasuk akses ke sumber daya online kami yang luasKami juga menyediakan pembaruan firmware dan perangkat lunak secara teratur untuk meningkatkan fungsionalitas dan mengatasi masalah yang muncul.

Selain sumber daya online, kami menawarkan dukungan langsung dari tim ahli insinyur kami.dan untuk memberikan jawaban atas pertanyaan teknis yang mungkin Anda milikiTujuan kami adalah untuk membantu Anda mengatasi tantangan dan sukses dalam proyek Anda.

Untuk masalah yang kompleks atau bantuan khusus, kami menyediakan berbagai layanan termasuk review tata letak, analisis integritas sinyal, dan simulasi termal.Layanan ini dirancang untuk memastikan Double Sided PCB Anda beroperasi secara andal dalam semua kondisi dan memenuhi persyaratan aplikasi Anda.

Harap dicatat bahwa dukungan teknis dan layanan kami tunduk pada persyaratan layanan kami dan mungkin memerlukan perjanjian layanan yang valid.Kami berkomitmen untuk memberikan Anda dengan tingkat tertinggi dukungan untuk mempertahankan dan meningkatkan nilai investasi Double Sided PCB Anda.
