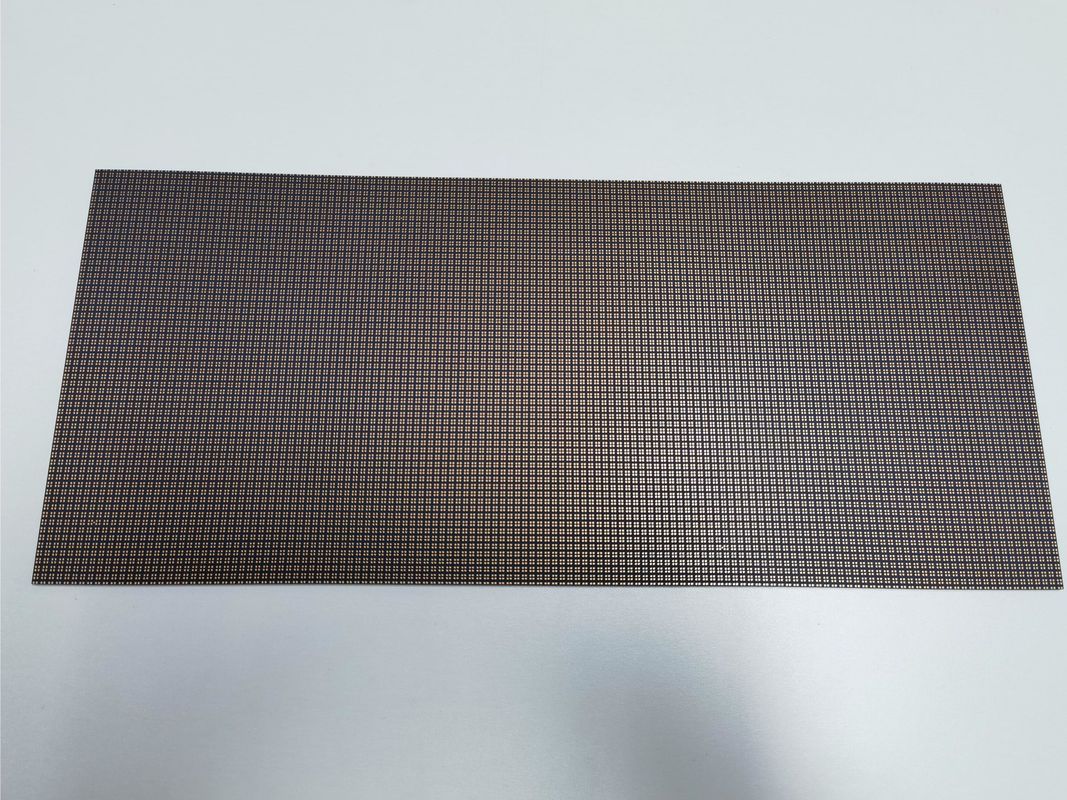

High Density Interconnector HDI PCB Board Untuk P1.25 LED Display Indoor 6-32L

Deskripsi produk:

HDI (High Density Interconnector) PCB Board adalah keajaiban teknologi dalam bidang pembuatan papan sirkuit cetak (PCB),menunjukkan kemampuan high-end yang cocok untuk berbagai aplikasi yang kompleks dan kritis kinerjaProses manufaktur HDI PCB menggabungkan teknik canggih untuk memproduksi papan dengan jumlah komponen yang lebih besar per unit area, serta peningkatan kinerja listrik dan keandalan.Ringkasan produk ini akan menyelidiki atribut dan keuntungan dari produk HDI PCB kami, menyoroti fitur utama yang membuatnya menjadi pilihan teladan untuk perangkat elektronik canggih.

Salah satu karakteristik yang menonjol dari HDI PCB kami adalah rasio aspek yang mengesankan dari 10:1Rasio aspek yang tinggi ini menunjukkan kemampuan kami untuk memproduksi PCB dengan garis dan ruang yang lebih halus, serta vias yang lebih kecil, yang penting untuk penempatan komponen kepadatan tinggi.Fitur ini sangat bermanfaat untuk elektronik modern yang menuntut miniaturisasi tanpa mengorbankan kinerjaDengan memanfaatkan rasio aspek sebesar ini, PCB HDI kami dapat mengakomodasi paket IC yang lebih maju dengan jejak yang berkurang.

Ketika datang untuk menguji dan memastikan kualitas PCB HDI kami, kami tidak meninggalkan batu yang tidak dibalik.terutama mikro-vias yang merupakan bagian integral dari HDI PCBProtokol pengujian yang komprehensif ini memastikan bahwa setiap papan memenuhi standar kualitas kami yang ketat,memberikan pelanggan kami keyakinan bahwa mereka menerima produk yang mampu melakukan dengan handal dalam aplikasi mereka.

PCB HDI kami membanggakan lebar jejak minimum dan jarak 3/3 Mil (3 mil garis lebar dan jarak 3 mil).yang sangat penting untuk mendukung chip pin-count tinggi hari ini yang digunakan dalam kompleks, papan sirkuit multi-lapisan. miniaturisasi jejak dan ruang berkorelasi langsung dengan kinerja keseluruhan perangkat elektronik,memungkinkan transmisi sinyal yang lebih cepat dan mengurangi cross-talk dan interferensi.

Versatilitas PCB HDI kami lebih dicontohkan oleh berbagai lapisan papan yang kami tawarkan, mulai dari 6 hingga 32 lapisan.Fleksibilitas ini memungkinkan kustomisasi PCB untuk memenuhi kebutuhan spesifik dari setiap aplikasi, mulai dari perangkat sederhana hingga sistem yang paling rumit. Pendekatan multi-layer memudahkan integrasi lebih banyak fungsionalitas ke dalam satu unit,mengoptimalkan real estate di papan dan memungkinkan pembuatan perangkat elektronik yang lebih kompak dan efisien.

Fitur penting dari PCB HDI kami adalah ukuran lubang, yang bisa menjadi kecil sebesar 0,1 mm berkat teknologi pengeboran laser kami.memungkinkan untuk menghubungkan beberapa lapisan dengan presisi dan keandalan yang luar biasaMikro-vias ini memungkinkan konstruksi sirkuit yang sangat kompleks sambil mempertahankan ukuran papan yang lebih kecil.yang penting untuk elektronik modern yang membutuhkan transmisi sinyal kecepatan tinggi dan miniaturisasi.

Singkatnya, PCB HDI kami berada di garis depan HDI PCB Manufaktur, menawarkan rasio aspek yang luar biasa dari 10:1, pemeriksaan 100% E-Testing dan X-RAY yang ketat, kemampuan jejak halus 3/3Mil, berbagai lapisan papan dari 6 hingga 32, dan micro-vias dengan ukuran lubang sebesar 0,1 mm yang dibor laser.Fitur ini secara kolektif membuat PCB HDI kami standar emas di industri, cocok untuk berbagai aplikasi berkinerja tinggi di mana kepadatan, keandalan, dan miniaturisasi adalah yang terpenting.produk kami berdiri sebagai bukti untuk canggih teknik dan manufaktur keunggulan, memenuhi permintaan industri elektronik yang berkembang.

Fitur:

• Nama produk: HDI PCB Board
• Ketebalan: 0,4-3,2 mm
• Min Trace: 3/3 Mil
• Pengujian: 100% Pengujian E, sinar-X
• Bahan baku: FR4 IT180
• Persyaratan khusus: Soket lampu
• High Density Model Board
• HDI PCB
• HDI PCB Board

Parameter teknis:

Aplikasi:

Papan PCB HDI, yang menawarkan berbagai lapisan papan 6-32L, adalah pilihan utama untuk elektronik kelas atas di mana ruang dan berat adalah pertimbangan utama.PCB berkecepatan tinggi ini sangat penting dalam aplikasi yang membutuhkan penempatan komponen yang padat ditambah dengan karakteristik listrik berkinerja tinggiDengan 100% E-Testing dan verifikasi X-RAY, HDI Printed Circuit Board ini dijamin untuk keandalan dan fungsionalitas, menjadikannya ideal untuk lingkungan kritis dan berisiko tinggi.

Salah satu fitur yang menonjol dari PCB HDI ini adalah rasio aspek yang mengesankan dari 10: 1 dan ukuran lubang minimum 0,15mm.Spesifikasi ini sangat penting untuk aplikasi yang membutuhkan interkoneksi presisi tinggi dan saluran miniatur, yang sering ditemukan dalam sistem komputasi dan telekomunikasi canggih.25mm BGA lebih memungkinkan integrasi papan ini ke dalam perakitan elektronik yang canggih dengan komponen halus-pitch.

Kesempatan aplikasi untuk HDI Printed Circuit Boards ini sangat luas, termasuk tetapi tidak terbatas pada, perangkat medis, instrumen aerospace, dan perangkat keras militer,dimana kinerja dan keandalan yang konsisten tidak dapat dinegosiasikanTeknologi HDI terutama bersinar dalam elektronik konsumen portabel seperti smartphone, tablet, dan laptop, di mana permintaan untuk yang lebih kecil, lebih ringan, dan lebih mudah digunakan.dan perangkat yang lebih kuat terus meningkatDalam skenario ini, kapasitas PCB HDI untuk transmisi sinyal kecepatan tinggi dan arsitektur hemat ruang dimanfaatkan secara luas.

Selain itu, HDI PCB Board juga sangat cocok untuk aplikasi otomotif, terutama di kendaraan listrik dan sistem bantuan pengemudi canggih (ADAS),di mana integrasi beberapa fungsi ke dalam ruang yang lebih kecil semakin umumSifat listrik yang dapat diandalkan dan kemampuan interkoneksi kepadatan tinggi sangat penting dalam skenario ini untuk memastikan keamanan dan efisiensi.

Di lingkungan industri, di mana mesin membutuhkan sistem kontrol yang canggih,Sistem desain dan pengujian HDI PCB yang kuat memastikan bahwa mereka dapat menahan kekerasannya lingkungan industri sambil memberikan presisi yang diperlukan untuk otomatisasi dan kontrolRasio aspek yang tinggi dan fitur khusus seperti lubang setengah memenuhi kebutuhan unik dari aplikasi industri berteknologi tinggi, memungkinkan integrasi yang mulus ke dalam berbagai peralatan.

Singkatnya, produk HDI PCB Board, dengan spesifikasi canggih dan pengujian menyeluruh adalah solusi yang ideal untuk berbagai aplikasi di mana kecepatan tinggi, kepadatan tinggi,dan keandalan tinggi adalah yang terpentingKemampuan penyesuaiannya memungkinkan penggunaannya dalam berbagai kesempatan dan skenario, mulai dari elektronik konsumen hingga aplikasi industri yang sangat diminati.

Pengaturan:

Jelajahi produk High Density Interconnector (HDI) PCB Board kami, yang disesuaikan untuk memenuhi tuntutan canggih aplikasi elektronik canggih.Papan sirkuit cetak HDI kami dirancang untuk kinerja tinggi keandalan, mendukung berbagai teknologi termasuk sistem HD SDI Converter dan aplikasi PCB DDR4.

Dengan protokol pengujian yang komprehensif, kami memastikan setiap papan PCB HDI menjalani 100% pengujian E-Testing dan pemeriksaan X-RAY untuk menjamin kualitas tertinggi dan kinerja bebas kesalahan.

Layanan kustomisasi produk kami memenuhi jumlah lapisan yang serbaguna, menawarkan pilihan dari 4-20 lapisan untuk berbagai kompleksitas dan fungsionalitas.kami menyediakan lapisan papan mulai dari 6-32L, mengakomodasi persyaratan HDI yang paling menuntut.

Semua papan PCB HDI kami dilengkapi dengan kontrol impedansi sebagai fitur standar, memastikan integritas sinyal dan kinerja listrik yang konsisten di semua desain.

Dukungan dan Layanan:

HDI PCB Board adalah papan sirkuit cetak interkoneksi kepadatan tinggi yang dirancang untuk memenuhi aplikasi elektronik canggih yang membutuhkan kepadatan sirkuit yang lebih tinggi daripada PCB tradisional.Produk kami dukungan teknis dan layanan untuk HDI PCB Board didedikasikan untuk memastikan pengalaman Anda dengan produk kami adalah mulus dan efisien.

Layanan Dukungan Teknis:

• Bantuan pemecahan masalah: Tim ahli kami tersedia untuk membantu mendiagnosis dan menyelesaikan masalah apa pun yang mungkin Anda hadapi dengan Papan PCB HDI Anda.
• Dokumen Produk: Kami menyediakan dokumentasi komprehensif, termasuk spesifikasi rinci, panduan instalasi, dan manual pengguna, untuk memfasilitasi penggunaan yang benar dari HDI PCB Board Anda.
• Pedoman Desain: Untuk membantu proses desain PCB Anda, kami menawarkan pedoman desain khusus yang akan membantu mengoptimalkan kinerja papan PCB HDI Anda.
• Pembaruan Firmware: Kami memastikan HDI PCB Board Anda up-to-date dengan peningkatan firmware terbaru untuk meningkatkan fungsionalitas dan kinerja.

Komitmen Layanan:

• Penjaminan mutu: Papan PCB HDI kami menjalani pengujian dan pemeriksaan kualitas yang ketat untuk memenuhi standar industri tertinggi.
• Tanggapan pertanyaan teknis: Kami berkomitmen untuk memberikan tanggapan tepat waktu untuk pertanyaan teknis Anda untuk meminimalkan gangguan potensial.
• Layanan perbaikan: Jika papan PCB HDI Anda membutuhkan perbaikan, kami menawarkan layanan perbaikan yang efisien untuk mengembalikan papan Anda ke kondisi kerja yang optimal.
• Konsultasi Profesional: Tim kami yang berpengalaman dapat memberikan layanan konsultasi profesional untuk membantu Anda membuat keputusan berdasarkan informasi mengenai aplikasi Papan PCB HDI Anda.

Tujuan kami adalah untuk memberikan dukungan dan layanan yang luar biasa untuk memastikan bahwa HDI PCB Board Anda memenuhi dan melampaui harapan Anda.
