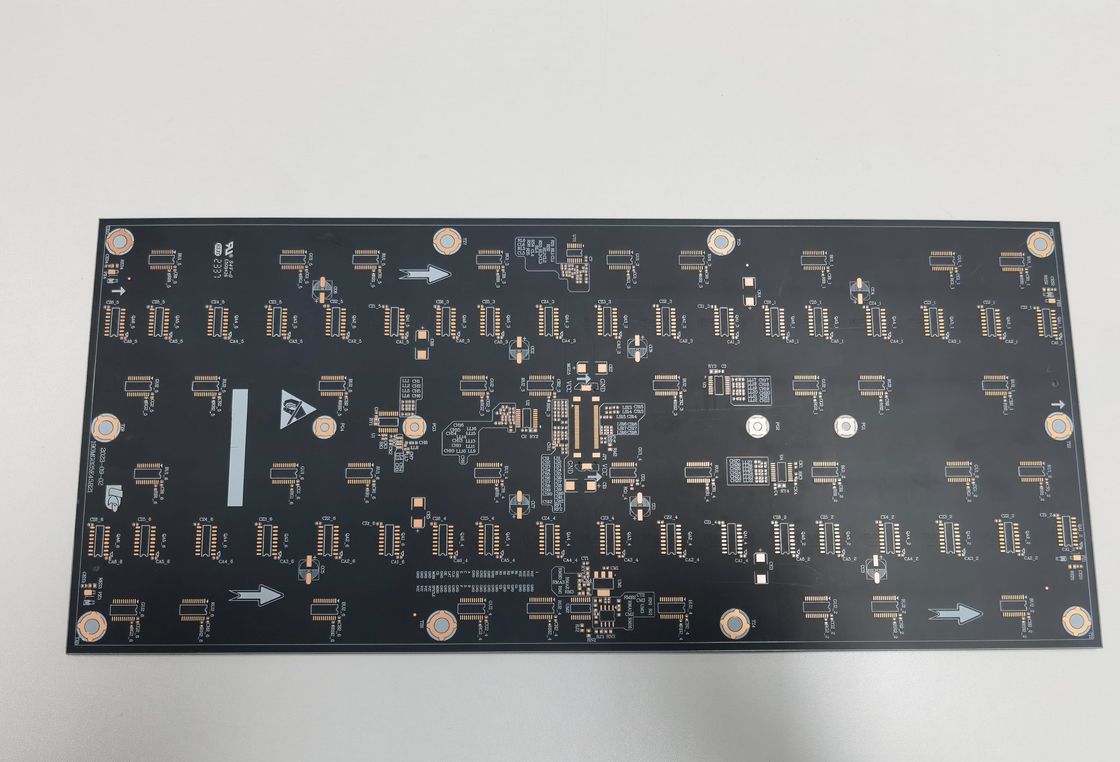

Papan PCB HDI yang dapat diandalkan FR4 IT180 P1.25 LED Modul P1.0 LED Screen Indoor HDI 1+N+1

Deskripsi Produk:

Papan PCB HDI mewakili kemajuan signifikan dalam teknologi papan sirkuit, menawarkan kepadatan sirkuit yang lebih tinggi daripada PCB tradisional. Sebagai pemimpin dalam Manufaktur PCB HDI, produk kami dirancang untuk memenuhi tuntutan ketat elektronik modern, memberikan kinerja dan keandalan yang luar biasa. Papan PCB HDI adalah solusi ideal untuk berbagai aplikasi, termasuk sistem pertahanan yang canggih, perangkat medis canggih, dan peralatan telekomunikasi mutakhir.

Salah satu aspek paling kritis dari proses Manufaktur PCB HDI kami adalah komitmen kami terhadap pengujian kualitas. Kami memastikan bahwa setiap Papan PCB HDI menjalani E-Testing 100%, menjamin bahwa setiap papan memenuhi standar kinerja listrik tertinggi sebelum meninggalkan pabrik. Selain itu, untuk mendukung integritas papan berlapis kami, kami menggunakan teknik inspeksi X-RAY untuk mendeteksi cacat internal apa pun, seperti ketidaksejajaran atau laminasi yang tidak lengkap, memastikan keandalan dan keamanan produk kami.

Fleksibilitas Papan PCB HDI kami terlihat dalam berbagai lapisannya, mengakomodasi dari 6 hingga 32 lapisan (6-32L). Fleksibilitas ini memungkinkan berbagai kompleksitas desain dan fungsionalitas, membuatnya cocok untuk perangkat sederhana maupun rakitan elektronik yang paling canggih. Desain berlapis Papan PCB HDI kami sangat menguntungkan dalam aplikasi di mana ruang dan berat sangat penting, menawarkan solusi yang ringkas namun kuat.

Dalam hal ketahanan fisik dan presisi Papan PCB HDI, ketebalan dapat disesuaikan dengan kebutuhan spesifik aplikasi, mulai dari 0,4 mm yang ramping hingga 3,2 mm yang kokoh. Pilihan ketebalan ini memberikan fleksibilitas kepada desainer untuk mengoptimalkan papan untuk kekuatan mekanik atau untuk mencapai profil yang lebih ramping untuk perangkat elektronik yang lebih ramping.

Seiring miniaturisasi terus mendorong industri elektronik, Papan PCB HDI kami menjawab tantangan dengan ukuran lubang minimum hanya 0,15 mm. Ini memungkinkan pembuatan geometri yang sangat halus sambil mempertahankan integritas struktural papan. Ukuran lubang yang lebih kecil sangat penting untuk penempatan komponen berkepadatan tinggi, yang merupakan ciri khas teknologi HDI. Ini memungkinkan lebih banyak komponen untuk dikemas ke dalam satu papan, yang sangat penting untuk perangkat elektronik modern yang ringkas.

Papan PCB HDI juga memiliki lebar jejak dan jarak minimum yang mengesankan sebesar 3/3 mil (Jejak Min). Teknologi garis halus ini merupakan bukti kemampuan Manufaktur PCB HDI kami yang canggih, memungkinkan kepadatan pengkabelan yang lebih tinggi per satuan luas. Tingkat detail inilah yang memungkinkan Papan PCB HDI untuk mendukung sirkuit berkecepatan tinggi dan frekuensi tinggi saat ini yang penting untuk inovasi elektronik terbaru.

Secara keseluruhan, Papan PCB HDI kami berdiri di garis depan Manufaktur PCB HDI. Dengan protokol pengujian yang kuat, jumlah lapisan yang fleksibel, ketebalan yang dapat disesuaikan, dan fitur presisi seperti ukuran lubang minimum dan lebar jejak minimum, ini mewujudkan puncak teknologi interkoneksi kepadatan tinggi. Baik untuk kedirgantaraan, elektronik konsumen, atau aplikasi industri, Papan PCB HDI kami memberikan kinerja dan keandalan yang diminta oleh desainer dan produsen. Pilih Papan PCB HDI kami untuk proyek Anda berikutnya dan rasakan perbedaan yang dapat dibuat oleh PCB HDI berkualitas tinggi yang direkayasa dengan presisi.

Fitur:

• Nama Produk: Papan PCB HDI
• Kata Kunci: High Density Interconnector (HDI)
• Ukuran Lubang Minimum: 0,15 mm
• Ukuran Lubang: Bor Laser 0,1 mm
• Bahan Baku: FR4 IT180
• Nama Pcb: Papan HDI 4L 1+N+1

Parameter Teknis:

Aplikasi:

Papan HDI 4L 1+N+1, yang merupakan singkatan dari High Density Interconnector Printed Circuit Boards, adalah keajaiban teknologi di bidang elektronik. Dengan fitur-fitur canggih seperti ukuran lubang bor laser 0,1 mm yang sangat kecil, dan penggunaan FR4 IT180 berkualitas tinggi sebagai bahan baku, papan ini mencontohkan kemajuan dalam teknologi PCB HDI. Ukuran lubang minimum 0,15 mm semakin menyoroti presisi dan kecanggihan yang dibawa ke dalam manufaktur PCB kepadatan tinggi.

Mengingat sifatnya yang ringkas dan berkepadatan tinggi, Papan Sirkuit Cetak HDI ini sangat cocok untuk berbagai aplikasi di mana ruang sangat penting dan kinerja tidak dapat ditawar. Salah satu acara aplikasi utama untuk PCB HDI ini adalah di ranah perangkat seluler. Smartphone, tablet, dan perangkat yang dapat dikenakan tidak hanya menuntut profil yang ramping tetapi juga kinerja yang kuat, menjadikan Papan HDI 4L 1+N+1 pilihan ideal untuk gadget ini.

Selain itu, dalam industri medis, di mana keandalan dan presisi sangat penting, PCB Kepadatan Tinggi dapat ditemukan di jantung peralatan diagnostik kritis dan perangkat medis portabel. Ukuran lubang kecil memungkinkan lebih banyak koneksi dalam ruang yang ringkas, yang penting untuk elektronik medis canggih yang membutuhkan banyak koneksi sambil mempertahankan jejak yang kecil.

Di bidang kedirgantaraan dan pertahanan, PCB HDI dihargai karena kemampuannya untuk menahan lingkungan ekstrem sambil memberikan kemampuan perutean yang padat untuk sistem komunikasi canggih, kontrol navigasi, dan komputer onboard. Ketahanan bahan FR4 IT180 memastikan bahwa papan ini dapat menahan kerasnya aplikasi yang menuntut tersebut.

Elektronik konsumen juga mendapat manfaat besar dari integrasi PCB HDI. Komputer berkinerja tinggi, konsol game, dan layar resolusi tinggi semuanya memanfaatkan kemampuan interkoneksi kepadatan tinggi untuk memberikan pengalaman yang ditingkatkan kepada pengguna. Kemampuan untuk mengemas lebih banyak fungsionalitas ke dalam area yang lebih kecil adalah ciri khas papan ini, menjadikannya pilihan utama bagi pengembang dan produsen yang ingin mendorong batas-batas dari apa yang mungkin dalam teknologi konsumen.

Terakhir, di sektor otomotif, seiring kendaraan menjadi lebih canggih dengan dimasukkannya sistem bantuan pengemudi canggih (ADAS), infotainment, dan elektrifikasi, Papan HDI 4L 1+N+1 menemukan aplikasinya dalam memastikan koneksi dan kinerja yang andal di lingkungan yang terbatas ruang. Daya tahan material dan presisi koneksi sangat penting untuk keselamatan dan keandalan yang dituntut oleh aplikasi otomotif.

Secara keseluruhan, Papan HDI 4L 1+N+1 adalah bukti kemampuan teknologi HDI modern, melayani banyak industri berteknologi tinggi dengan menawarkan miniaturisasi tanpa mengorbankan konektivitas atau kinerja. Fleksibilitas dan keandalan Papan Sirkuit Cetak HDI ini menjadikannya landasan dalam kemajuan perangkat elektronik yang ringkas dan efisien.

Kustomisasi:

Jelajahi layanan kustomisasi canggih kami untuk Papan PCB HDI 4L 1+N+1, yang disesuaikan untuk memenuhi tuntutan ketat aplikasi HD SDI Converter. Produk Papan PCB HDI kami menawarkan ukuran lubang minimum sekecil 0,15 mm, dan untuk presisi yang lebih tinggi, kami menawarkan opsi Bor Laser 0,1 mm untuk memastikan konektivitas terbaik untuk kinerja PCB berkecepatan tinggi.

Dengan kemampuan untuk menyesuaikan lapisan papan mulai dari 6-32L, layanan kami sangat cocok untuk desain PCB DDR4 multi-lapisan yang kompleks. Perhatian cermat terhadap detail terlihat dalam komitmen kami untuk menyediakan jejak minimum 3/3Mil, yang sangat penting untuk menjaga integritas sinyal di jalur listrik berkecepatan tinggi.

Baik Anda ingin meningkatkan sistem HD SDI Converter Anda atau mengembangkan PCB Berkecepatan Tinggi untuk aplikasi yang menuntut, layanan kustomisasi produk kami dirancang untuk memberikan keandalan dan kinerja. Percayakan keahlian kami untuk mewujudkan proyek PCB DDR4 Anda dengan presisi dan kualitas.

Dukungan dan Layanan:

Produk Papan PCB HDI dilengkapi dengan dukungan teknis dan layanan komprehensif yang dirancang untuk memastikan tingkat kinerja dan keandalan tertinggi. Dukungan kami meliputi:

Dokumentasi Produk: Dokumentasi terperinci disediakan dengan Papan PCB HDI, menawarkan panduan tentang spesifikasi produk, prosedur instalasi, dan praktik terbaik pemeliharaan.

Dukungan Teknis: Tim teknisi terampil kami tersedia untuk membantu dengan pertanyaan teknis atau tantangan apa pun yang mungkin Anda temui dengan Papan PCB HDI Anda. Baik Anda memerlukan bantuan pemecahan masalah, saran tentang konfigurasi, atau bantuan dengan peningkatan, pakar kami siap mendukung Anda.

Pembaruan Firmware: Kami menyediakan pembaruan firmware secara teratur untuk meningkatkan fungsionalitas dan keamanan Papan PCB HDI Anda. Pembaruan ini dirancang untuk mengoptimalkan kinerja dan memperpanjang masa pakai produk Anda.

Sumber Daya Online: Akses kekayaan sumber daya online seperti FAQ, basis pengetahuan, panduan cara, dan forum. Sumber daya ini terus diperbarui untuk mencerminkan informasi dan solusi terbaru.

Layanan Pelatihan: Kami menawarkan program pelatihan untuk membantu Anda dan tim Anda memahami kemampuan penuh Papan PCB HDI. Pelatihan kami memastikan bahwa Anda dapat menggunakan produk secara efisien dan efektif untuk potensi penuhnya.

Layanan Perbaikan: Jika Papan PCB HDI Anda memerlukan perbaikan, kami menyediakan layanan perbaikan yang komprehensif untuk mengembalikan produk Anda ke kondisi kerja yang optimal. Layanan perbaikan kami dilakukan oleh teknisi berpengalaman yang hanya menggunakan suku cadang asli.

Dukungan Siklus Hidup Produk: Kami berkomitmen untuk mendukung Papan PCB HDI sepanjang siklus hidupnya, mulai dari instalasi hingga penonaktifan atau penggantian akhir. Kami bertujuan untuk memberikan pengalaman yang mulus, memastikan bahwa investasi Anda terus memberikan nilai dari waktu ke waktu.

Dukungan teknis dan layanan kami dirancang untuk memberikan ketenangan pikiran dan memungkinkan Anda untuk fokus pada aktivitas bisnis inti Anda, mengetahui bahwa Papan PCB HDI Anda didukung oleh infrastruktur dukungan yang solid.
