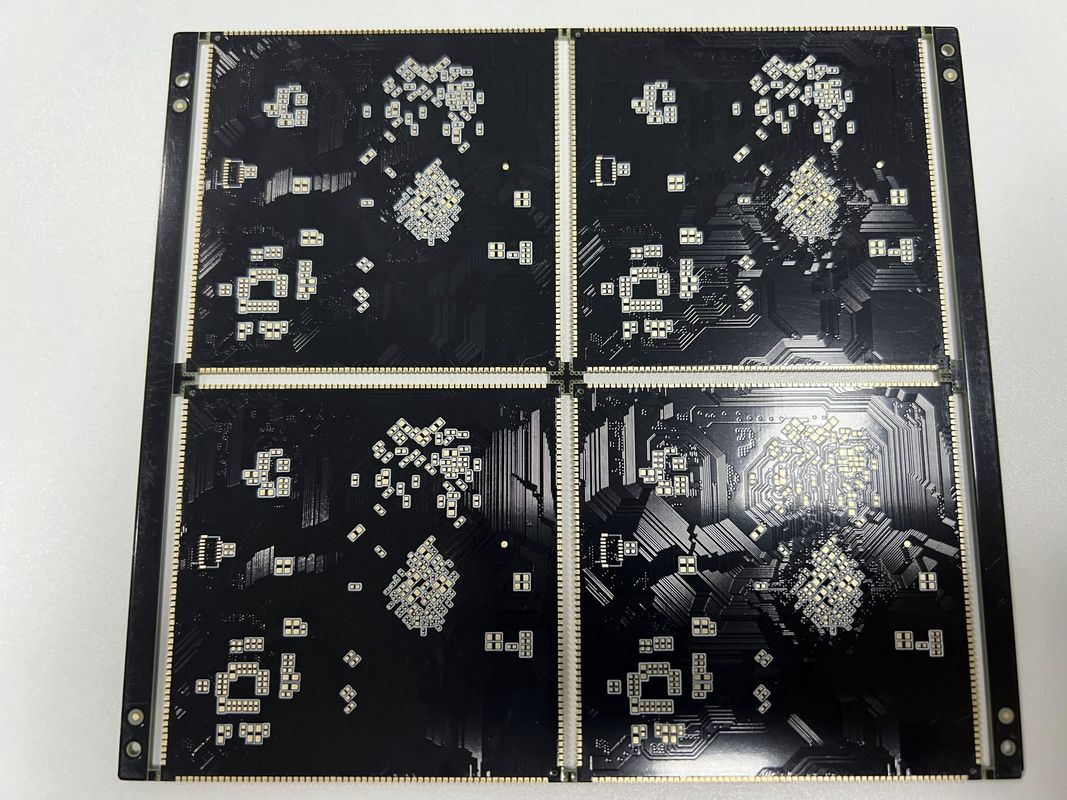

High Density HDI PCB Board With Half Hole BGA 0.25mm Lamp Socket 10 1 Rasio Aspek

Deskripsi Produk:

Papan PCB HDI adalah solusi canggih untuk aplikasi interkoneksi kepadatan tinggi, mewujudkan kemajuan terbaru dalam teknologi PCB. Produk ini dirancang untuk memenuhi perakitan elektronik yang canggih, terutama di mana ruang dan berat merupakan faktor kritis. Papan PCB HDI sangat cocok untuk industri yang membutuhkan kinerja dan keandalan tinggi, seperti kedirgantaraan, pertahanan, medis, dan telekomunikasi.

Inti dari kemampuan Papan PCB HDI adalah jumlah lapisannya yang mengesankan, yang berkisar dari 4 hingga 20 lapis. Desain multi-lapis ini memungkinkan penataan komponen elektronik yang lebih padat, memfasilitasi sirkuit yang kompleks dalam jejak yang ringkas. Interkonektivitas yang rumit dicapai melalui penggunaan microvia dan teknik manufaktur PCB canggih, memastikan integritas sinyal dan kinerja listrik yang tinggi.

Salah satu atribut Papan PCB HDI yang paling luar biasa adalah ukuran lubang minimumnya yang hanya 0,15mm. Ukuran lubang yang halus ini penting untuk mengakomodasi komponen yang diminiaturkan yang digunakan dalam desain kepadatan tinggi. Via yang lebih kecil tidak hanya menghemat ruang tetapi juga berkontribusi pada pengurangan keseluruhan kehilangan sinyal dan cross-talk, yang sangat penting untuk menjaga integritas sinyal berkecepatan tinggi.

Kontrol impedansi adalah fitur penting lainnya dari Papan PCB HDI. Produk ini direkayasa dengan kontrol yang tepat atas impedansi jalur sinyal, suatu keharusan untuk transmisi data berkecepatan tinggi. Kontrol impedansi memastikan bahwa Papan PCB HDI mampu mendukung persyaratan kinerja listrik yang ketat dari Konverter HD SDI dan aplikasi digital berkecepatan tinggi lainnya. Manajemen impedansi yang cermat ini meminimalkan pantulan sinyal dan penundaan waktu, memberikan kinerja yang andal dan konsisten.

Persyaratan khusus bukanlah hambatan bagi Papan PCB HDI. Produk ini dapat diadaptasi dan dapat disesuaikan untuk menyertakan fitur unik seperti soket lampu. Kemampuan beradaptasi ini memungkinkan Papan PCB HDI disesuaikan dengan aplikasi tertentu, memastikan bahwa bahkan persyaratan yang paling khusus pun terpenuhi tanpa mengorbankan kinerja atau kualitas.

Dalam hal jaminan kualitas, Papan PCB HDI menjalani protokol pengujian yang ketat untuk menjamin bahwa setiap papan memenuhi standar tertinggi. Produk ini dikenakan pengujian E-Testing 100% dan pemeriksaan X-RAY untuk mengidentifikasi dan memperbaiki potensi cacat. Pengujian ini memastikan keandalan via, sambungan solder, dan integritas keseluruhan PCB sebelum pengiriman. Proses pengujian yang cermat ini sangat penting untuk aplikasi di mana kegagalan tidak dapat diterima.

Kemampuan Papan PCB HDI menjadikannya pilihan ideal untuk digunakan dalam Papan Sirkuit Cetak HDI yang identik dengan miniaturisasi, kecepatan tinggi, dan kinerja tinggi. Fitur canggih papan dan pengujian yang ketat memastikan bahwa ia mampu menangani tuntutan perangkat elektronik modern. Baik digunakan dalam Konverter HD SDI atau aplikasi lain di mana kepadatan tinggi dan keandalan tinggi sangat penting, Papan PCB HDI memberikan hasil yang luar biasa.

Kesimpulannya, Papan PCB HDI adalah pilihan unggulan bagi pelanggan yang mencari teknologi PCB mutakhir. Dengan fitur-fitur seperti ukuran lubang minimum 0,15mm, kontrol impedansi, kustomisasi untuk persyaratan khusus seperti soket lampu, dan prosedur pengujian yang menyeluruh, produk ini menonjol di pasar. Jumlah lapisan 4-20 lapis menawarkan keserbagunaan untuk berbagai aplikasi, menjadikan Papan PCB HDI komponen yang sangat diperlukan untuk desain elektronik apa pun yang berkepadatan tinggi.

Fitur:

• Nama Produk: Papan PCB HDI
• Ketebalan: 0,4-3,2mm
• Ketebalan Papan: 0,2mm-6,00mm (8mil-126mil)
• Persyaratan Khusus: Soket Lampu
• Ukuran Lubang Minimum: 0,15mm
• Nama Pcb: Papan HDI 4L 1+N+1
• Manufaktur PCB HDI
• PCB HDI
• Papan PCB Kecepatan Tinggi

Parameter Teknis:

Aplikasi:

PCB HDI, atau Papan Sirkuit Cetak Interkonektor Kepadatan Tinggi, mewakili lompatan signifikan dalam teknologi manufaktur PCB, memungkinkan desain yang lebih ringkas dikombinasikan dengan kepadatan sirkuit yang lebih tinggi dan kinerja listrik yang ditingkatkan. PCB HDI dicirikan oleh fitur-fitur halusnya, termasuk ukuran lubang minimum 0,15mm dan lebar serta jarak jejak minimum 3/3Mil, yang memungkinkan lebih banyak fungsionalitas dalam ruang yang lebih kecil. Kemungkinan jumlah lapisan berkisar dari 4 hingga 20 lapis, melayani berbagai kompleksitas dan persyaratan desain. Dalam ranah manufaktur PCB HDI, atribut-atribut ini menjadikan PCB HDI ideal untuk aplikasi elektronik canggih.

Kesempatan dan skenario aplikasi untuk PCB HDI beragam, mencakup beberapa industri dan teknologi di mana keandalan, penghematan ruang, dan peningkatan kinerja listrik sangat penting. Dalam industri telekomunikasi, Papan Sirkuit Cetak HDI sangat diperlukan untuk perangkat seperti smartphone, tablet, dan perangkat yang dapat dikenakan, di mana permintaan untuk miniaturisasi tanpa mengorbankan fungsionalitas terus meningkat. Desain PCB kepadatan tinggi memungkinkan lebih banyak komponen untuk dikemas dalam area yang lebih kecil, mendukung tren menuju perangkat yang lebih ramping dan ringkas.

Di bidang elektronik medis, PCB HDI digunakan dalam perangkat medis skala kecil dan portabel serta dalam peralatan laboratorium yang kompleks yang membutuhkan presisi dan keandalan tinggi. Ukuran lubang kecil dan jumlah lapisan tinggi menjadikan papan HDI solusi yang sempurna untuk miniaturisasi perangkat medis seperti alat pacu jantung, peralatan pencitraan, dan perangkat diagnostik canggih yang mendapat manfaat dari integritas sinyal tinggi dan kehilangan sinyal yang berkurang dari teknologi HDI.

Aplikasi kedirgantaraan dan pertahanan juga mendapat manfaat dari desain PCB kepadatan tinggi, di mana sistem sering beroperasi dalam kondisi ekstrem dan ruang serta berat sangat penting. Papan Interkonektor Kepadatan Tinggi dapat ditemukan dalam sistem avionik, komunikasi satelit, dan berbagai peralatan pertahanan, di mana kinerja dan keandalannya yang ditingkatkan sangat penting untuk keberhasilan misi.

Selain itu, industri otomotif semakin banyak memasukkan PCB HDI ke dalam desain mereka. Dengan munculnya kendaraan listrik dan sistem bantuan pengemudi canggih (ADAS), kebutuhan akan solusi PCB yang andal dan ringkas belum pernah setinggi ini. Teknologi HDI mendukung integrasi elektronik yang kompleks ke dalam mobil sambil mempertahankan ketahanan terhadap kondisi keras yang khas dari lingkungan otomotif.

Dalam elektronik konsumen, PCB HDI adalah tulang punggung gadget dan perangkat terbaru, dari kamera dan konsol game hingga peralatan pintar. Seiring konsumen menuntut lebih banyak fitur dan konektivitas, PCB Kepadatan Tinggi menyediakan infrastruktur yang diperlukan untuk mendukung sirkuit yang kompleks dalam ruang terbatas.

Terakhir, industri komputer dan penyimpanan juga memanfaatkan teknologi HDI untuk motherboard, server, dan perangkat komunikasi berkecepatan tinggi. Dengan peningkatan jumlah lapisan dan miniaturisasi, PCB HDI menawarkan kinerja listrik dan pembuangan panas yang unggul, penting untuk pemrosesan berkecepatan tinggi dan keandalan yang diperlukan di sektor-sektor ini.

Singkatnya, kesempatan dan skenario aplikasi untuk produk papan PCB HDI sangat luas dan penting untuk kemajuan elektronik modern. Atributnya berupa ukuran lubang minimum, jejak minimum, dan jumlah lapisan yang bervariasi, bersama dengan jumlah lapisan tinggi yang dimungkinkan dalam desainnya, menjadikannya komponen fundamental dari proses manufaktur PCB HDI mutakhir di berbagai industri berteknologi tinggi.

Kustomisasi:

Produk Papan PCB HDI kami menawarkan berbagai layanan kustomisasi untuk memenuhi tuntutan aplikasi yang membutuhkan solusi interkoneksi kepadatan tinggi. Menggunakan bahan baku FR4 IT180 premium, papan ini memberikan keandalan dan kinerja yang unggul.

Dengan rasio aspek 10:1 yang mengesankan, Papan Sirkuit Cetak HDI kami dirancang untuk mengakomodasi desain kompleks elektronik modern. Kemampuan lebar dan jarak jejak minimum adalah 3/3Mil, memastikan jalur sinyal yang tepat dan jelas untuk kebutuhan Konverter HD SDI Anda dan aplikasi definisi tinggi lainnya.

Kami memahami bahwa persyaratan khusus, seperti soket lampu, seringkali diperlukan untuk aplikasi yang disesuaikan. Layanan kustomisasi kami meluas untuk memenuhi kebutuhan unik ini, memastikan bahwa Papan PCB HDI Anda sangat sesuai dengan spesifikasi Anda.

Ketebalan Papan PCB HDI kami dapat disesuaikan dalam kisaran 0,4-3,2mm untuk mematuhi persyaratan desain dan mekanis spesifik Anda, menyediakan solusi serbaguna untuk tantangan sirkuit kepadatan tinggi Anda.

Dukungan dan Layanan:

Papan PCB HDI dirancang dengan teknologi interkoneksi kepadatan tinggi terbaru, memastikan kinerja dan keandalan tinggi untuk berbagai aplikasi. Dukungan teknis dan layanan kami untuk Papan PCB HDI berkomitmen untuk memberi Anda bantuan yang Anda butuhkan untuk mengintegrasikan produk ini ke dalam proyek Anda secara efektif.

Dukungan Teknis Produk:

1. Dokumentasi Komprehensif: Kami menyediakan manual pengguna terperinci dan spesifikasi produk untuk membantu Anda memahami kemampuan dan batasan Papan PCB HDI.

2. Panduan Pemecahan Masalah: Panduan pemecahan masalah kami dirancang untuk membantu Anda mendiagnosis dan menyelesaikan masalah umum yang mungkin timbul selama penggunaan Papan PCB HDI kami.

3. Pertanyaan Teknis: Untuk pertanyaan teknis yang lebih kompleks, tim ahli kami siap memberikan wawasan dan solusi yang disesuaikan dengan kasus penggunaan spesifik Anda.

Layanan:

1. Tinjauan Desain: Sebelum manufaktur, kami menawarkan layanan tinjauan desain untuk memastikan bahwa desain Papan PCB HDI Anda dioptimalkan untuk kinerja dan kemampuan manufaktur.

2. Pengujian Prototipe: Kami dapat membantu pengujian prototipe untuk memverifikasi kinerja Papan PCB HDI Anda dalam kondisi dunia nyata sebelum melanjutkan ke produksi penuh.

3. Dukungan Purna Jual: Tim dukungan purna jual kami siap membantu Anda dengan masalah apa pun yang mungkin timbul setelah Anda menerima Papan PCB HDI Anda, memastikan kepuasan berkelanjutan Anda dengan produk kami.

Harap dicatat bahwa dukungan teknis dan layanan kami tidak termasuk layanan perbaikan fisik. Kami berkomitmen untuk menyediakan tingkat dukungan pelanggan tertinggi melalui saluran dan sumber daya yang tersedia.
