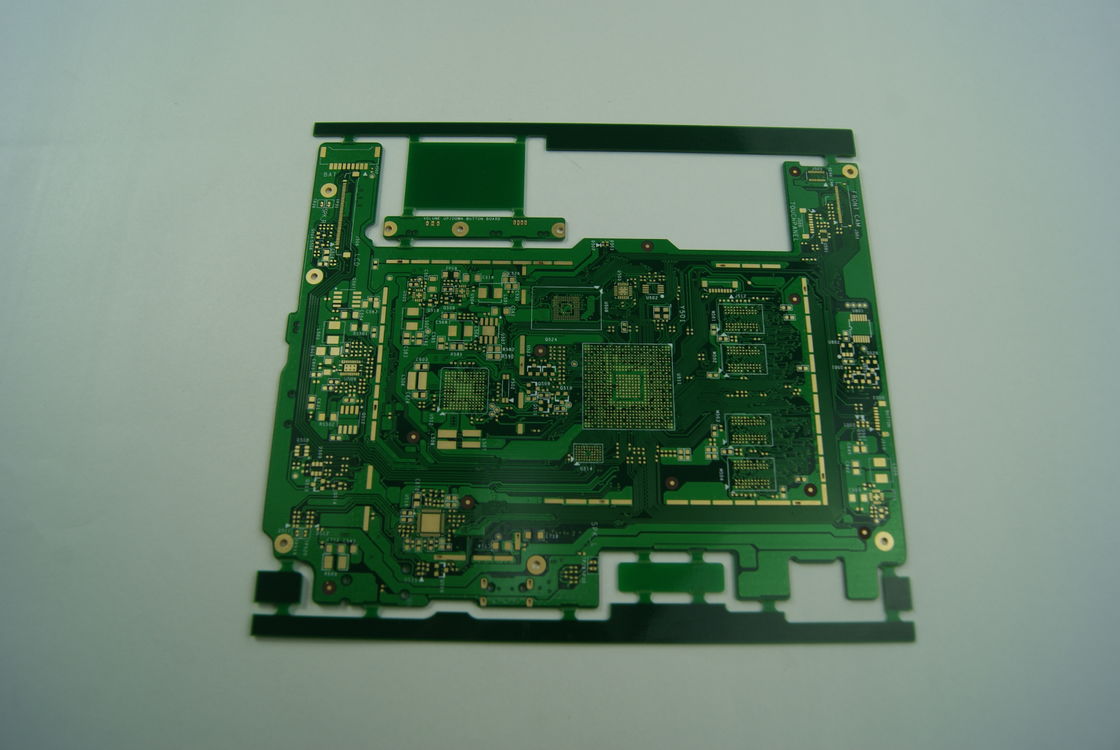

Custom Multilayer PCB Board dengan SMT 12OZ Tembaga Berat 4-22 Lapisan Panel Sirkuit
Multilayer PCB Board adalah komponen yang sangat canggih dan serbaguna di jantung banyak perangkat elektronik dan aplikasi.Konstruksinya dirancang untuk memenuhi persyaratan ketat teknologi modern, dengan fokus pada daya tahan, konduktivitas, dan miniaturisasi.menawarkan pilihan untuk aplikasi yang berbeda dan kebutuhan perakitanDibangun dengan presisi, PCB memastikan bahwa perangkat elektronik bekerja dengan handal dan efisien.
Salah satu fitur luar biasa dari Multilayer PCB Board adalah penggabungan Teknologi Surface Mount (SMT).Teknologi ini sangat penting dalam memungkinkan papan untuk menampung banyak komponen dalam ruang yang kompak tanpa mengorbankan kinerjaSMT meningkatkan konektivitas listrik dan merupakan bukti desain modern papan dan kemampuan beradaptasi dengan persyaratan elektronik saat ini dan masa depan.
Dengan struktur yang dapat bervariasi dari 4 hingga 22 lapisan, Multilayer PCB Board cocok untuk desain sirkuit yang kompleks yang membutuhkan beberapa lapisan sirkuit.Sistem lapisan ini adalah apa yang memberikan Multilayer Printed Board namanya dan fungsi yang luar biasa. Beberapa lapisan yang ahli dilaminasi bersama-sama untuk membentuk satu unit, memberikan baik ketahanan dan sifat listrik yang unggul.memastikan bahwa 10 lapisan PCB, dan konfigurasi lainnya, dapat mengakomodasi sirkuit rumit yang dibutuhkan untuk sistem elektronik canggih.
Keakuratan adalah atribut utama dari Multilayer PCB Board, dan ini tercermin dalam ketepatan dengan yang lubang kecil dibor.papan dapat mendukung terbaru dalam komponen miniatur, menawarkan konektivitas yang sangat baik dan mengurangi risiko kehilangan sinyal.yang semakin umum di perangkat elektronik saat ini.
Kemasan adalah aspek penting dalam menjaga integritas multilayer PCB Board selama penyimpanan dan transportasi.Itulah mengapa setiap papan dikemas vakum dan kemudian ditempatkan di dalam kotak karton yang kokohMetode pengemasan ini tidak hanya melindungi papan dari faktor lingkungan seperti kelembaban dan debu tetapi juga memastikan bahwa ia tetap dalam kondisi murni sampai mencapai pengguna akhir.Pengemasan vakum dengan kotak karton adalah bukti dari perhatian dan perhatian pada detail yang masuk ke setiap aspek perjalanan produk ini, dari pembuatan hingga pengiriman.
Secara keseluruhan, Multilayer PCB Board berdiri sebagai puncak teknologi papan sirkuit cetak, menawarkan fleksibilitas dan keandalan yang tak tertandingi.Ketebalan yang berbeda memenuhi spesifikasi desain yang berbeda, sementara penerapan Surface Mount Technology memastikan kompatibilitasnya dengan komponen elektronik yang paling canggih.,memastikan bahwa apakah itu adalah 10 Lapisan PCB atau konfigurasi lain, ada Multilayer Printed Board cocok untuk setiap kebutuhan.contohnya dengan ukuran lubang yang sangat kecil, posisi PCB ini sebagai pilihan tingkat atas untuk aplikasi teknologi tinggi. akhirnya kemasan yang bijaksana menjamin bahwa setiap papan tiba dalam kondisi sempurna,siap untuk menjadi dasar generasi berikutnya inovasi elektronik.
Atribut | Rincian |
---|---|
Layanan | Layanan One-stop OEM |
Persyaratan Khusus | Impedansi multi-kelas |
Permukaan | HASL, Perhiasan Emas, Timah, Perak, Jari Emas, OSP |
Ukuran Lubang | 0.2mm |
Ketebalan Tembaga | 0.5oz-6oz |
Pengemasan | Pengemasan vakum dengan kotak karton |
Jumlah Lapisan | 4-32 Lapisan |
Teknologi Pemasangan Permukaan | Ya, aku tahu. |
Ukuran | / |
Ukuran panel maksimum | 600mm*1200mm |
Multilayer PCB, dengan kisaran ketebalan tembaga dari 0.5oz hingga 6oz, adalah komponen penting dalam elektronik modern yang membutuhkan beberapa lapisan untuk sirkuit yang kompleks.Dengan kemampuan untuk dikonfigurasi dari 4 sampai 22 lapisan, PCB ini menawarkan banyak fleksibilitas dan kompleksitas untuk berbagai aplikasi.PCB 12 Lapisan dan PCB 20 Lapisan sangat terkenal karena penggunaannya dalam perakitan elektronik berkinerja tinggi dan terbatas ruang, di mana beberapa lapisan sirkuit diperlukan untuk memenuhi persyaratan listrik sambil mempertahankan faktor bentuk yang kompak.
Salah satu skenario utama untuk PCB Multilayer adalah di bidang komputasi.dan router dan switch yang canggih sering menggunakan 12 Lapisan PCB atau bahkan 20 Lapisan PCB untuk menangani sinyal kecepatan tinggi dan beberapa fungsiPapan multilayer ini dapat mengakomodasi susunan komponen yang padat dan rute jalur sinyal yang rumit yang diperlukan untuk komunikasi data kecepatan tinggi yang dapat diandalkan.
Dalam bidang telekomunikasi, PCB multilayer sangat diperlukan.dan perangkat keras komunikasi lainnya yang membutuhkan beberapa lapisan sinyal untuk beroperasi secara efisien dan pada frekuensi tinggiKontrol yang ketat atas ukuran lubang minimum, yang bisa sebesar 0,2 mm, dan kisaran ketebalan 0,2 mm sampai 6,0 mm, memungkinkan kontrol impedansi yang tepat dan integritas sinyal,yang sangat penting untuk menjaga saluran komunikasi yang jelas.
Perangkat medis adalah aplikasi lain di mana PCB Multilayer sangat penting, terutama ketika kinerja yang tepat dan dapat diandalkan adalah wajib.dan instrumen medis portabel sering menggabungkan 12 lapisan PCB untuk mencapai kompak yang diperlukan tanpa mengorbankan sirkuit yang kompleks yang dibutuhkan untuk teknologi medis canggih.
Industri kedirgantaraan dan pertahanan juga sangat bergantung pada PCB Multilayer untuk sistem elektronik mereka yang canggih.daya tahan dan keandalan PCB sangat pentingPenggunaan 20 lapisan PCB, dengan konstruksi yang kuat dan kemampuan untuk menahan lingkungan yang ekstrim, membuat mereka ideal untuk probe ruang angkasa, sistem satelit,dan peralatan militer yang harus beroperasi di bawah kondisi yang paling menuntut.
Semua PCB Multilayer, terlepas dari jumlah lapisan, dikemas dengan aman dalam kemasan vakum dengan kotak karton untuk memastikan mereka tiba di tempat aplikasi mereka dalam kondisi murni.Kemasan menjamin bahwa PCB dilindungi dari kelembaban, debu, dan kerusakan mekanis selama pengiriman dan penanganan, yang sebaliknya dapat membahayakan kinerja mereka.
Singkatnya, sifat serbaguna dan kuat dari Multilayer PCB, dengan lapisan yang dapat disesuaikan, ukuran lubang yang tepat, dan berbagai ketebalan,membuat mereka cocok untuk berbagai aplikasi di berbagai industriApakah itu untuk 12 lapisan PCB yang digunakan dalam teknologi medis atau 20 lapisan PCB di aerospace dan pertahanan,PCB multilayer berdiri sebagai komponen dasar dalam pengembangan sistem elektronik canggih.
Layanan kustomisasi produk kami memenuhi berbagai spesifikasi untuk Multilayer PCB Board, yang mencakup 10 Layer PCB, 12 Layer PCB, dan 16 Layer PCB.Panel Ukuran 600mm * 1200mm untuk menyesuaikan dimensi unik proyek Anda.
Pilihan akhir permukaan yang tersedia termasuk HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger, dan OSP, memastikan keandalan dan umur panjang PCB Anda.kami mengkhususkan diri dalam memenuhi persyaratan khusus seperti Multiclass Impedansi untuk menjamin kinerja PCB Anda dalam aplikasi yang kompleks.
PCB kami dapat disesuaikan dengan ketebalan mulai dari 0,2 mm hingga 6,0 mm, memungkinkan aplikasi serbaguna di berbagai industri.kami menyediakan solusi OEM One-stop Service yang komprehensif, merampingkan proses dari desain hingga pengiriman untuk kenyamanan Anda.
Papan PCB multilayer kami dirancang dengan presisi dan dibuat untuk memenuhi standar kualitas dan keandalan tertinggi.dan itulah mengapa kami menawarkan produk yang komprehensif dukungan teknis dan layananDukungan kami mencakup dokumentasi produk rinci, bagian FAQ yang kuat di situs web kami,dan akses ke forum online kami di mana Anda dapat mengajukan pertanyaan dan berbagi wawasan dengan pengguna multilayer PCB Board lainnya.
Selain itu, kami menyediakan panduan pemecahan masalah untuk membantu Anda mengatasi masalah umum yang mungkin terjadi selama penggunaan papan PCB kami.tim kami dari insinyur dukungan teknis berpengalaman tersedia untuk memberikan panduan dan bantuanKami terus memperbarui sumber daya dukungan kami untuk memastikan bahwa Anda memiliki akses ke informasi dan solusi terbaru.
Komitmen kami untuk kepuasan pelanggan juga mencakup menawarkan layanan seperti tinjauan desain, analisis integritas sinyal, dan profil termal untuk membantu mengoptimalkan penggunaan Anda dari Multilayer PCB Board kami.Kami bertujuan untuk memastikan bahwa produk kami tidak hanya memenuhi tetapi melampaui harapan Anda.
Harap dicatat bahwa sementara kami berusaha untuk menyediakan dukungan dan sumber daya layanan yang luas, dukungan teknis langsung mungkin tergantung pada jam layanan dan ketersediaan.Kami mendorong pelanggan untuk memanfaatkan semua sumber daya online yang tersedia untuk resolusi tercepat untuk pertanyaan mereka.
