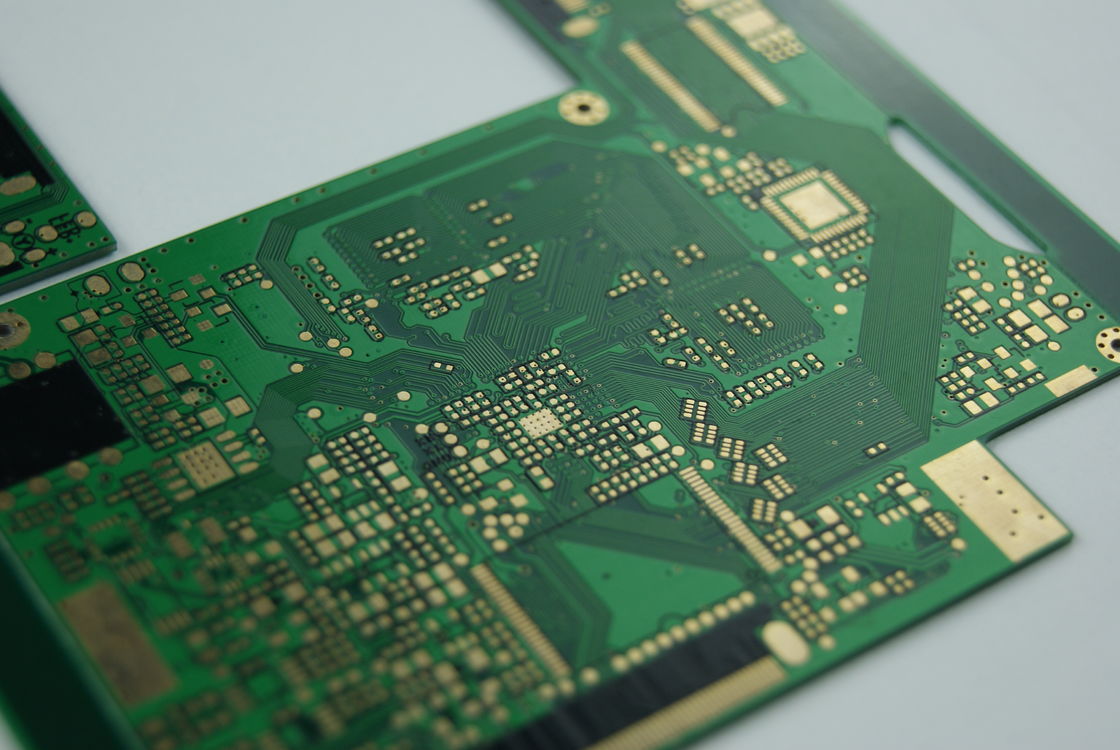

Multiclass Impedance Control Multilayer Pcb Manufaktur Berbagai Permukaan Selesai

Multiclass Impedance Control Multilayer Pcb Manufaktur Berbagai Permukaan Selesai

Pembuatan Pcb Multilayer Pengendalian Impedansi

Pembuatan Pcb Multilayer Permukaan

Permukaan PCB multilayer selesai

Hubungi Kami
Minta Kutipan
Rincian produk
Max. Maks. Panel Size Ukuran Panel:
600mm * 1200mm
Lapisan:
4-22 Lapisan
Min. Ukuran Lubang:
0,2 mm
Berat Tembaga:
12oz
Ketebalan Tembaga:
0,5OZ-6OZ
Ukuran:
/
Permukaan:
HASL、Emas Perendaman、Timah Perendaman、Perak Perendaman、Jari Emas、OSP
Persyaratan khusus:
Impedansi multikelas
Menyoroti:

Pembuatan Pcb Multilayer Pengendalian Impedansi

,

Pembuatan Pcb Multilayer Permukaan

,

Permukaan PCB multilayer selesai

Syarat Pembayaran & Pengiriman
Deskripsi Produk

Solusi Papan PCB Multilapis Ultimate Fleksibilitas Tembaga Berbagai Lapisan Permukaan

Deskripsi Produk:

Papan PCB Multilapis adalah fondasi elektronik berkinerja tinggi yang menyediakan berbagai pilihan kustomisasi untuk sirkuit elektronik yang kompleks dan canggih. Dengan kemampuan menampung antara 4 hingga 32 lapisan, papan ini disesuaikan untuk memenuhi beragam kebutuhan elektronik modern di mana ruang, berat, dan fungsionalitas sangat penting. Papan PCB Multilapis kami dirancang dengan presisi, memastikan bahwa setiap lapisan sejajar dan terikat dengan sempurna untuk menahan berbagai lingkungan operasional.

Salah satu fitur pembeda dari PCB Multilapis kami adalah ukuran lubang minimum 0,2 mm. Presisi ini memungkinkan penampungan komponen yang lebih kecil sambil mempertahankan integritas dan keandalan koneksi. Detail halus seperti itu sangat penting untuk aplikasi kepadatan tinggi di mana ruang sangat terbatas dan fungsionalitas tidak boleh dikompromikan.

Papan ini direkayasa dengan kesiapan Teknologi Pemasangan Permukaan (SMT), yang merupakan bukti desain modern dan kompatibilitasnya dengan komponen elektronik terbaru. SMT memungkinkan lebih banyak komponen dipasang di kedua sisi papan, memungkinkan PCB Multilapis kami untuk mendukung desain yang lebih kompleks dan padat tanpa menambah ukuran papan. Teknologi ini sangat bermanfaat untuk PCB 14 Lapisan dan PCB 12 Lapisan, yang memerlukan penempatan dan perutean komponen yang cermat untuk memastikan kinerja optimal.

Dalam hal ketahanan fisik, Papan PCB Multilapis kami dapat diproduksi dengan ketebalan mulai dari 0,2 mm hingga 6,0 mm. Fleksibilitas desain ini memungkinkan kustomisasi tergantung pada persyaratan aplikasi, baik untuk perangkat portabel yang ringan atau untuk peralatan industri yang berat. Pilihan ketebalan yang bervariasi memastikan bahwa apakah klien kami mencari desain yang ramping dan ringkas atau struktur yang kokoh dan tahan lama, PCB Multilapis kami dapat disesuaikan untuk memenuhi kebutuhan tersebut.

Layanan Papan PCB Multilapis kami melampaui sekadar manufaktur; kami menawarkan solusi OEM layanan satu atap yang komprehensif. Ini mencakup segalanya mulai dari konsultasi desain awal hingga pengiriman produk akhir. Tim ahli kami bekerja sama dengan klien untuk memastikan bahwa setiap aspek PCB memenuhi persyaratan yang ditentukan dan mematuhi standar kualitas tertinggi. Kami bangga dengan kemampuan kami untuk memberikan pengalaman layanan yang mulus dan efisien, mengurangi kompleksitas dan waktu yang terkait dengan membawa produk ke pasar.

Ketika berbicara tentang PCB 14 Lapisan, kompleksitas bagian dalam ditangani dengan presisi tertinggi. Papan ini dibuat dengan cermat untuk mengelola perutean dan isolasi rumit yang diperlukan untuk sistem elektronik canggih. Demikian pula, PCB 12 Lapisan kami menawarkan keseimbangan antara kompleksitas dan ukuran, menyediakan solusi yang mengakomodasi berbagai fungsi dalam ruang yang ringkas tanpa mengorbankan kinerja atau keandalan.

Fleksibilitas Papan PCB Multilapis kami membuatnya cocok untuk berbagai aplikasi, mulai dari elektronik konsumen hingga sistem kedirgantaraan dan pertahanan. Keandalan dan konstruksi berkualitas tinggi dari papan kami memastikan bahwa mereka dapat menahan kerasnya lingkungan operasi apa pun sambil mempertahankan kinerja yang konsisten.

Singkatnya, produk Papan PCB Multilapis kami adalah lambang keunggulan di bidang komponen elektronik. Dengan fitur-fitur seperti ukuran lubang minimum 0,2 mm, kesiapan untuk Teknologi Pemasangan Permukaan, lapisan yang dapat disesuaikan mulai dari 4 hingga 32, dan berbagai pilihan ketebalan, PCB kami dirancang untuk memenuhi spesifikasi yang paling menuntut. Ditambah dengan layanan OEM satu atap kami yang komprehensif, kami menyediakan solusi tak tertandingi untuk kebutuhan sirkuit elektronik Anda, memastikan bahwa PCB 14 Lapisan dan PCB 12 Lapisan kami menonjol sebagai tolok ukur industri untuk kualitas dan kinerja.



Fitur:

  • Nama Produk: Papan PCB Multilapis
  • Ketebalan: 0,2 mm-6,0 mm
  • Ukuran: Dapat disesuaikan dengan persyaratan spesifik
  • Lapisan Permukaan:
    • HASL (Hot Air Solder Leveling)
    • Emas Imersi
    • Timah Imersi
    • Perak Imersi
    • Jari Emas
    • OSP (Organic Solderability Preservatives)
  • Berat Tembaga: 12OZ
  • Persyaratan Khusus: Impedansi Multikelas
  • Jumlah Lapisan yang Tersedia:
    • PCB 10 Lapisan
    • PCB 14 Lapisan
  • Tipe: Papan Sirkuit Cetak Multilapis


Parameter Teknis:

Atribut Detail
Jumlah Lapisan 4-32 Lapisan
Lapisan 4-22 Lapisan
Ukuran /
Persyaratan Khusus Impedansi Multikelas
Berat Tembaga 12OZ
Ketebalan Tembaga 0,5oz-6oz
Layanan Layanan Satu Atap OEM
Ketebalan 0,2 mm-6,0 mm
Pengemasan Pengemasan Vakum Dengan Kotak Karton
Ukuran Panel Maks. 600mm*1200mm


Aplikasi:

Penggunaan Papan PCB Multilapis, terutama PCB 18 Lapisan, semakin lazim dalam berbagai aplikasi dan skenario karena kemampuan canggih dan karakteristik berkinerja tinggi. Papan sirkuit ini adalah komponen penting dalam sistem elektronik yang kompleks di mana ruang sangat terbatas dan fungsionalitas tidak boleh dikompromikan. Papan Sirkuit Multilapis, seperti PCB 18 Lapisan, dikemas dengan cermat menggunakan Pengemasan Vakum Dengan Kotak Karton untuk memastikan bahwa mereka dikirim dalam kondisi prima, tanpa kerusakan akibat kelembaban atau penanganan.

Salah satu fitur unggulan dari Papan PCB Multilapis ini adalah kontrol Impedansi Multikelasnya. Persyaratan khusus ini sangat penting untuk aplikasi transmisi sinyal berkecepatan tinggi, di mana menjaga integritas sinyal sangat penting. Penggabungan Teknologi Pemasangan Permukaan (SMT) memungkinkan papan ini untuk mendukung lebih banyak komponen di area tertentu, yang penting untuk perangkat elektronik modern yang ringkas. Teknologi Pemasangan Permukaan yang digunakan dalam proses produksi memastikan bahwa komponen dapat dipasang langsung ke permukaan papan, memungkinkan penggunaan ruang yang lebih efisien dan tingkat kompleksitas yang lebih tinggi dalam desain sirkuit.

Ketika berbicara tentang lapisan permukaan, Papan PCB Multilapis ini menawarkan berbagai pilihan termasuk HASL, Emas Imersi, Timah Imersi, Perak Imersi, Jari Emas, dan OSP. Masing-masing lapisan ini memberikan manfaat unik, seperti kemampuan solder yang sangat baik, perlindungan terhadap oksidasi, dan peningkatan kinerja listrik, membuatnya cocok untuk berbagai kondisi lingkungan dan tuntutan operasional. Fleksibilitas ini membuat papan ideal untuk digunakan di sektor-sektor seperti kedirgantaraan, peralatan medis, aplikasi pertahanan, telekomunikasi, dan komputasi berkecepatan tinggi.

Selanjutnya, penawaran OEM Layanan Satu Atap menyederhanakan proses produksi bagi klien yang mencari solusi Papan Sirkuit Multilapis khusus. Mulai dari desain dan manufaktur hingga perakitan dan pengujian, layanan ini memastikan bahwa semua aspek produksi PCB ditangani dengan mulus, menghasilkan produk berkualitas tinggi yang memenuhi kebutuhan spesifik pelanggan. Pendekatan layanan yang berorientasi pada pelanggan ini menjamin bahwa setiap PCB 18 Lapisan disesuaikan dengan persyaratan aplikasi yang tepat, baik untuk pemrosesan data intensif, sistem kontrol yang rumit, atau infrastruktur komunikasi yang andal.

Sebagai kesimpulan, Papan PCB Multilapis, dan khususnya PCB 18 Lapisan, merupakan bagian integral dari operasi sistem elektronik canggih di berbagai industri. Konstruksi mereka yang kuat, dimungkinkan oleh teknik manufaktur canggih dan standar pengemasan yang ketat, bersama dengan kemampuan untuk memenuhi persyaratan impedansi dan pemasangan permukaan khusus, menjadikannya solusi yang sangat diperlukan untuk aplikasi yang menuntut interkoneksi kepadatan tinggi dan kinerja yang sempurna.



Kustomisasi:

Layanan kustomisasi Papan PCB Multilapis kami melayani berbagai persyaratan, memastikan bahwa PCB 12 Lapisan dan PCB 14 Lapisan Anda disesuaikan untuk memenuhi spesifikasi proyek Anda yang tepat. Dengan ukuran panel maksimum 600mm*1200mm, kami dapat mengakomodasi kebutuhan produksi skala besar.

Semua PCB kami dikemas dengan hati-hati menggunakan Pengemasan Vakum Dengan Kotak Karton untuk menjamin bahwa Papan Sirkuit Multilapis Anda tiba dalam kondisi prima, siap untuk segera digunakan. Kami bangga dalam menyediakan solusi OEM Layanan Satu Atap, menyederhanakan proses produksi Anda dengan menangani semua aspek manufaktur dan perakitan PCB.

Untuk memastikan kualitas dan daya tahan tertinggi untuk PCB Anda, kami menawarkan pilihan untuk Berat Tembaga hingga 12OZ. Selain itu, papan kami dapat disesuaikan dengan berbagai pilihan Ketebalan dari 0,2 mm hingga 6,0 mm, memungkinkan kontrol yang tepat atas kekakuan dan konektivitas papan.



Dukungan dan Layanan:

Papan PCB Multilapis kami didukung oleh dukungan teknis dan layanan komprehensif yang dirancang untuk memastikan produk Anda berkinerja sesuai standar tertinggi. Dukungan kami mencakup akses ke dokumentasi produk terperinci, termasuk spesifikasi material, informasi tumpukan lapisan, dan panduan desain. Kami juga menawarkan bantuan pemecahan masalah ekstensif untuk membantu Anda menyelesaikan masalah apa pun yang berkaitan dengan kinerja atau integrasi PCB kami ke dalam proyek Anda.

Tim layanan teknis kami dapat memberikan panduan tentang praktik terbaik untuk tata letak PCB, manajemen termal, dan integritas sinyal. Kami juga menawarkan layanan tinjauan desain untuk membantu Anda mengoptimalkan desain PCB Anda untuk kemudahan manufaktur dan keandalan. Selain itu, dukungan kami meluas ke penyediaan rekomendasi untuk pemilihan dan penempatan komponen untuk memaksimalkan kinerja Papan PCB Multilapis Anda.

Jika Anda menghadapi tantangan selama pengembangan atau penerapan proyek Anda, insinyur kami yang berpengalaman siap memberikan dukungan yang disesuaikan. Kami berkomitmen untuk memastikan bahwa pengalaman Anda dengan Papan PCB Multilapis kami mulus dan sukses, mulai dari desain hingga implementasi.

Harap dicatat bahwa meskipun kami berusaha untuk menawarkan dukungan yang komprehensif, layanan kami tidak termasuk bantuan di tempat atau kustomisasi perangkat keras. Untuk permintaan atau pertanyaan spesifik yang berkaitan dengan dukungan produk kami, silakan merujuk ke saluran komunikasi resmi kami. Kami berdedikasi untuk memberikan Anda bantuan yang Anda butuhkan untuk mencapai hasil terbaik dengan Papan PCB Multilapis kami.
