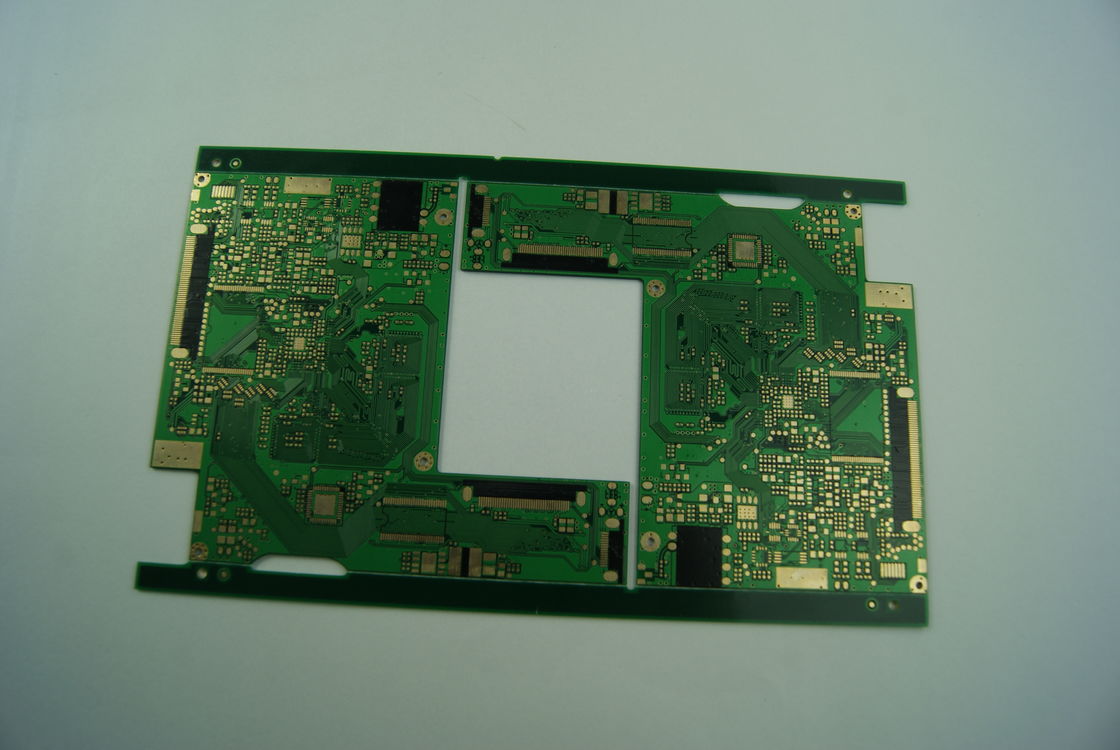

Dikustomisasi 4-22 Lapisan Multilayer Rigid PCB Board Vacuum Sealed Packaging

Dikustomisasi 4-22 Lapisan Multilayer Rigid PCB Board Vacuum Sealed Packaging

PCB kaku multilayer yang dapat disesuaikan

22 Lapisan Papan PCB kaku

Papan sirkuit multi-lapisan yang dapat disesuaikan

Hubungi Kami
Minta Kutipan
Rincian produk
Layanan:
OEM Layanan Satu Atap
Ketebalan Tembaga:
0,5OZ-6OZ
Lapisan:
4-22 Lapisan
Jumlah lapisan:
4-22 Lapisan
Pengemasan:
Pengepakan Vakum Dengan Kotak Karton
Teknologi Pemasangan Permukaan:
Ya.
Ketebalan:
0,2mm-6,0mm
Permukaan:
HASL、Emas Perendaman、Timah Perendaman、Perak Perendaman、Jari Emas、OSP
Menyoroti:

PCB kaku multilayer yang dapat disesuaikan

,

22 Lapisan Papan PCB kaku

,

Papan sirkuit multi-lapisan yang dapat disesuaikan

Syarat Pembayaran & Pengiriman
Deskripsi Produk

Papan PCB Multilapis Canggih dengan Kemasan Vakum Tembaga Kustom Teknologi Pemasangan Permukaan

Deskripsi Produk:

Papan PCB Multilapis adalah komponen yang canggih dan sangat serbaguna di jantung elektronik modern. Dirancang untuk memenuhi desain sirkuit yang kompleks dan berdensitas tinggi, produk ini merupakan elemen penting dalam berbagai aplikasi, mulai dari elektronik konsumen hingga sistem kontrol industri. Dengan kemampuan mutakhir, Papan PCB Multilapis direkayasa untuk memenuhi tuntutan rakitan elektronik canggih, memastikan keandalan dan kinerja di lingkungan yang paling menantang.

Salah satu fitur yang paling menonjol dari Papan PCB Multilapis adalah rentang ketebalannya yang mengesankan. Tersedia dari setipis 0,2 mm hingga 6,0 mm yang kokoh, produk ini dapat disesuaikan untuk memenuhi berbagai spesifikasi desain dan kendala fisik. Baik kebutuhan untuk profil yang ringan dan ramping untuk teknologi yang dapat dikenakan atau papan yang lebih tebal dan lebih tahan lama untuk mesin industri, PCB ini menawarkan fleksibilitas yang dibutuhkan untuk berinovasi dan unggul.

Dalam hal presisi dan miniaturisasi, Papan PCB Multilapis tidak mengecewakan. Dengan ukuran lubang minimum 0,2 mm, ini memfasilitasi integrasi komponen pitch halus, memungkinkan desainer untuk mengemas lebih banyak fungsionalitas ke dalam ruang yang lebih kecil. Hal ini sangat penting untuk pengembangan perangkat ringkas di mana setiap milimeter berarti, dan ini membantu mendorong batas-batas dari apa yang mungkin dalam miniaturisasi elektronik.

Meskipun memiliki kemampuan desain yang rumit, Papan PCB Multilapis hadir tanpa batasan ukuran yang telah ditentukan sebelumnya, menyediakan platform yang dapat disesuaikan yang dapat diadaptasi agar sesuai dengan dimensi unik setiap proyek. Tingkat kustomisasi ini sangat penting untuk memenuhi beragam kebutuhan pasar elektronik saat ini, memungkinkan penciptaan solusi standar dan pesanan khusus.

Dalam hal konduktivitas dan kapasitas pembawa arus, PCB ini memiliki bobot tembaga yang substansial sebesar 12 OZ. Bobot tembaga yang berat ini memastikan bahwa papan dapat menangani arus yang lebih tinggi, mengurangi tekanan termal, dan meningkatkan daya tahan via dan jalur konduktif. Hal ini membuatnya ideal untuk aplikasi daya tinggi dan untuk digunakan di lingkungan di mana manajemen termal sangat penting untuk kinerja dan umur panjang rakitan elektronik.

Papan PCB Multilapis tersedia dalam konfigurasi mulai dari 4 hingga 22 lapisan. Spektrum luas ini mengakomodasi banyak persyaratan kompleksitas, dari sirkuit yang lebih sederhana hingga sistem yang sangat rumit. Khususnya, konfigurasi PCB 14 Lapisan dan PCB 10 Lapisan kami adalah pilihan populer di kalangan profesional industri. PCB multilapis ini, juga dikenal sebagai Papan Kabel Cetak (PWB) Multilapis, menawarkan integritas sinyal yang ditingkatkan, pengurangan interferensi elektromagnetik (EMI), dan kemampuan untuk menggabungkan bidang ground dan daya untuk distribusi tegangan dan pengurangan kebisingan yang lebih baik.

PCB 14 Lapisan kami sangat cocok untuk aplikasi canggih yang memerlukan sejumlah besar interkoneksi dan kontrol impedansi khusus. Mereka sering digunakan dalam peralatan telekomunikasi, sistem komputer canggih, dan elektronik pertahanan di mana kinerja dan keandalan tidak dapat dikompromikan. Demikian pula, PCB 10 Lapisan kami memberikan kombinasi kompleksitas dan efektivitas biaya yang seimbang, menjadikannya pilihan utama untuk elektronik konsumen kelas profesional, sistem otomotif, dan perangkat industri yang kompleks.

Sebagai kesimpulan, Papan PCB Multilapis adalah bukti kemajuan dalam manufaktur komponen elektronik. Menawarkan berbagai pilihan luar biasa dalam ketebalan, ukuran lubang, jumlah lapisan, dan bobot tembaga, produk ini berdiri sebagai pilar inovasi dan kemampuan beradaptasi. Baik Anda mengembangkan teknologi mutakhir atau mengoptimalkan desain yang ada, Papan PCB Multilapis kami memberikan kualitas, presisi, dan kinerja yang dibutuhkan untuk memimpin dalam lanskap elektronik yang kompetitif saat ini.



Fitur:

  • Nama Produk: Papan PCB Multilapis
  • Teknologi Pemasangan Permukaan: Ya
  • Layanan: Layanan Satu Atap OEM
  • Pengemasan: Kemasan Vakum Dengan Kotak Karton
  • Jumlah Lapisan: 4-22 Lapisan
  • Ukuran: Dapat Disesuaikan dengan persyaratan spesifik
  • Termasuk PCB 16 Lapisan
  • Termasuk PCB 18 Lapisan


Parameter Teknis:

Parameter Deskripsi
Ketebalan 0,2 mm-6,0 mm
Jumlah Lapisan 4-22 Lapisan
Bobot Tembaga 12 OZ
Permukaan HASL, Emas Imersi, Timah Imersi, Perak Imersi, Jari Emas, OSP
Teknologi Pemasangan Permukaan Ya
Pengemasan Kemasan Vakum Dengan Kotak Karton
Layanan Layanan Satu Atap OEM
Ukuran Panel Maks. 600 mm*1200 mm
Lapisan 4-22 Lapisan
Epoksi Kaca RO4003C+ Tg170 FR-4


Aplikasi:

Papan PCB Multilapis, dengan berbagai atributnya yang mengesankan termasuk ketebalan yang bervariasi dari 0,2 mm hingga 6,0 mm dan ukuran panel maksimum mencapai hingga 600 mm*1200 mm, dirancang untuk memenuhi berbagai macam aplikasi. Papan-papan ini dapat dibangun dengan jumlah lapisan mulai dari 4 hingga 22 lapisan, menjadikannya serbaguna untuk berbagai skenario penggunaan. Baik untuk PCB 16 Lapisan atau konfigurasi multilapis lainnya, PCB ini direkayasa untuk memenuhi tuntutan sirkuit elektronik yang kompleks.

Salah satu aplikasi utama untuk Papan PCB Multilapis ini adalah di industri telekomunikasi. Kebutuhan akan transmisi sinyal berkecepatan tinggi dan andal membuat presisi PCB 16 Lapisan menjadi krusial. Dengan opsi finishing permukaan seperti HASL, Emas Imersi, Timah Imersi, Perak Imersi, Jari Emas, dan OSP, PCB ini memastikan konektivitas dan umur panjang yang sangat baik, yang sangat penting untuk peralatan jaringan, server, dan infrastruktur komunikasi.

Aplikasi penting lainnya untuk Papan PCB Multilapis, termasuk PCB 16 Lapisan, adalah di industri medis. Perangkat medis memerlukan Papan Sirkuit Multilapis yang ringkas dan berdensitas tinggi yang dapat berkinerja andal di bawah peraturan yang ketat. Lapisan yang tepat dan konstruksi yang kuat dari PCB ini membuatnya ideal untuk digunakan dalam peralatan pencitraan medis, perangkat pemantauan, dan prostetik canggih di mana ruang terbatas dan fungsionalitas tidak dapat dikompromikan.

Di ranah elektronik konsumen, Papan PCB Multilapis digunakan dalam perangkat sehari-hari seperti smartphone, tablet, dan laptop. Ukuran ringkas dan jumlah lapisan yang tinggi, termasuk PCB 16 Lapisan, memungkinkan gadget ini untuk menampung lebih banyak fitur dalam faktor bentuk yang lebih kecil. Berbagai opsi finishing permukaan membantu mencapai keseimbangan antara efektivitas biaya dan kinerja, memastikan bahwa elektronik konsumen tetap terjangkau namun kuat.

Industri kedirgantaraan dan pertahanan juga mendapat manfaat dari atribut Papan Sirkuit Multilapis. Kebutuhan akan peralatan yang dapat menahan kondisi ekstrem dan berkinerja tanpa kegagalan adalah yang terpenting. Ketahanan Papan PCB Multilapis, terutama yang memiliki banyak lapisan seperti PCB 16 Lapisan, memberikan keandalan yang dibutuhkan untuk aplikasi penting misi, termasuk sistem satelit dan avionik.

Secara keseluruhan, keserbagunaan Papan PCB Multilapis dengan berbagai jumlah lapisan, finishing permukaan yang beragam, dan kapasitas ukuran yang substansial menjadikannya landasan dalam pengembangan produk elektronik canggih di berbagai industri.



Kustomisasi:

Di fasilitas canggih kami, kami menawarkan Layanan Kustomisasi Produk yang komprehensif untuk Papan PCB Multilapis, yang disesuaikan untuk memenuhi spesifikasi unik Anda. Standar pengemasan kami memastikan perawatan maksimal, memanfaatkan Kemasan Vakum Dengan Kotak Karton untuk menjamin pengiriman PCB Anda dengan aman.

Opsi perawatan permukaan kami beragam dan mencakup HASL, Emas Imersi, Timah Imersi, Perak Imersi, Jari Emas, dan OSP untuk memenuhi berbagai aplikasi dan memastikan kinerja optimal untuk Papan Cetak Multilapis Anda.

Baik Anda memerlukan PCB 4 lapis standar atau PCB 10 lapis yang kompleks, layanan kami melayani konfigurasi apa pun dari 4 hingga 22 Lapisan, menyediakan keserbagunaan yang dibutuhkan untuk proyek elektronik canggih.

Kami dilengkapi dengan Teknologi Pemasangan Permukaan terbaru untuk memastikan presisi dan keandalan dalam penempatan komponen, yang penting untuk PCB Multilapis berdensitas tinggi.

Untuk mengakomodasi produksi skala besar, kami dapat menangani Ukuran Panel Maks. hingga 600 mm*1200 mm, memastikan bahwa bahkan persyaratan PCB Anda yang paling substansial dipenuhi dengan standar kualitas tertinggi.



Dukungan dan Layanan:

Papan PCB Multilapis kami hadir dengan rangkaian lengkap dukungan teknis dan layanan untuk memastikan tingkat kepuasan dan kinerja tertinggi. Kami menawarkan dokumentasi produk terperinci, termasuk spesifikasi, panduan instalasi, dan prosedur pemeliharaan, untuk memfasilitasi integrasi dan penggunaan yang mulus.

Tim dukungan teknis ahli kami tersedia untuk membantu dengan pertanyaan atau tantangan apa pun yang mungkin Anda temui dengan Papan PCB Multilapis Anda. Mereka memberikan panduan tentang optimalisasi desain, pemilihan material, dan rekomendasi tumpukan lapisan untuk memaksimalkan fungsionalitas dan keandalan papan.

Kami juga menyediakan bantuan pemecahan masalah untuk mengatasi masalah operasional apa pun. Layanan kami mencakup analisis integritas sinyal, penilaian manajemen termal, dan evaluasi jaringan distribusi daya untuk memastikan PCB Anda beroperasi pada kinerja puncak.

Untuk menjamin umur panjang dan daya tahan PCB Anda, kami menawarkan saran tentang praktik terbaik untuk penanganan, penyimpanan, dan pembersihan. Tujuan kami adalah membantu Anda menjaga kualitas Papan PCB Multilapis Anda sepanjang siklus hidupnya.

Untuk pelanggan yang membutuhkan bantuan lebih lanjut, kami menyediakan layanan tambahan seperti dukungan di tempat dan sesi pelatihan untuk memperdalam pemahaman Anda tentang produk dan meningkatkan keterampilan teknis Anda.

Harap dicatat bahwa meskipun kami berusaha untuk memberikan dukungan ekstensif untuk produk kami, layanan kami tidak termasuk perbaikan fisik atau layanan manufaktur langsung. Namun, kami berdedikasi untuk memberikan panduan dan informasi yang diperlukan untuk memastikan Papan PCB Multilapis Anda memenuhi dan melampaui harapan Anda.
