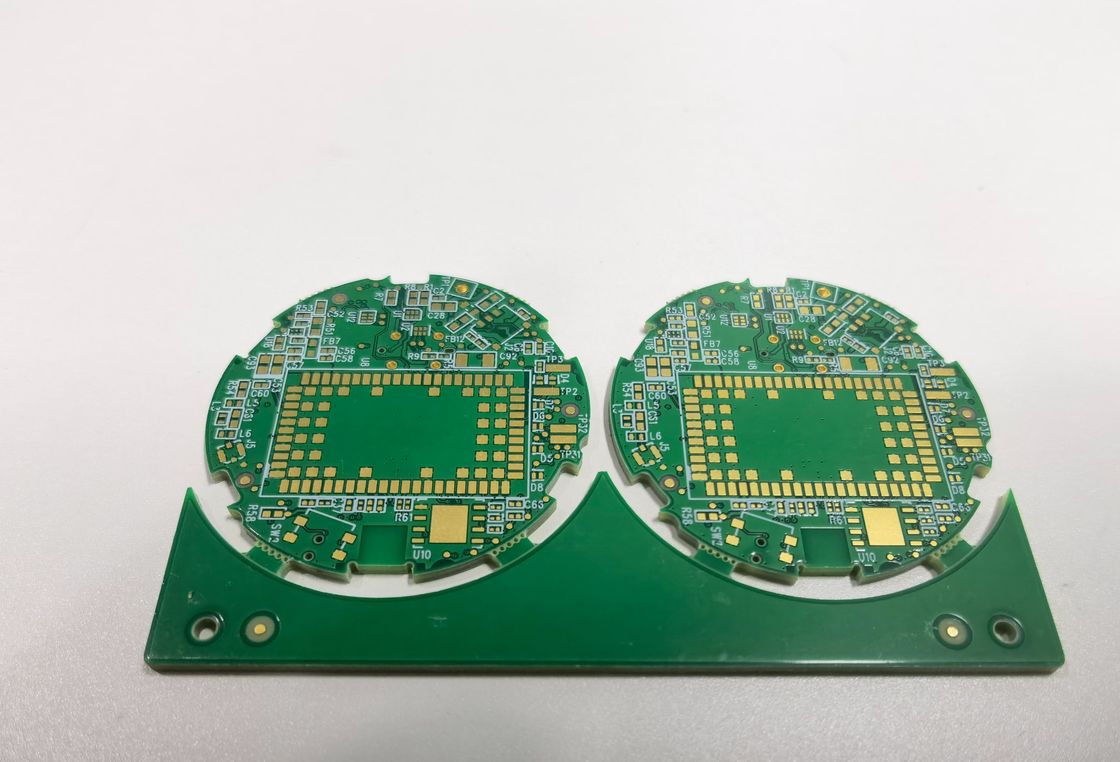

4Layer HDI PCB Board With Impedance Control Density Interconnector pengujian sinar-X

4Layer HDI PCB Board With Impedance Control Density Interconnector pengujian sinar-X

4Layer HDI PCB Board

4lapisan HDI papan sirkuit

Pengujian sinar X HDI PCB Board

Hubungi Kami
Minta Kutipan
Rincian produk
Ketebalan papan:
0,2mm-6,00 mm(8mil-126mil)
Nama PCB:
Papan HDI 4L 1+N+1
Ukuran lubang:
0.1mm Laser Drill
ukuran lubang minimal:
0,15mm
Pengujian:
100% Pengujian E, X-RAY
Ketebalan:
0,4-3,2mm
Lapisan Papan:
6L
Permintaan special:
Setengah Lubang, 0,25mm BGA
Menyoroti:

4Layer HDI PCB Board

,

4lapisan HDI papan sirkuit

,

Pengujian sinar X HDI PCB Board

Syarat Pembayaran & Pengiriman
Deskripsi Produk

Advanced 4-Layer Hdi Pcb Boards With Impedance Control Density Interconnector pengujian sinar-X

Deskripsi produk:

Papan PCB HDI merupakan puncak teknologi papan sirkuit cetak (PCB) modern, di mana strategi desain interkoneksi kepadatan tinggi (HDI) digunakan untuk menciptakanPCB berkecepatan tinggi yang memenuhi persyaratan ketat dari perangkat elektronik yang kompleksPapan PCB HDI kami telah dibuat dengan cermat untuk memberikan dasar yang dapat diandalkan untuk aplikasi yang menuntut kombinasi dimensi yang kompak, peningkatan kinerja, dan integritas sinyal yang unggul.Ringkasan produk ini akan menguraikan atribut, persyaratan khusus, dan protokol pengujian yang membuat HDI PCB Board kami pilihan yang luar biasa untuk proyek elektronik Anda.

Dimulai dengan persyaratan khusus, HDI PCB Board kami telah dirancang untuk menampung soket lampu,yang merupakan fitur penting untuk aplikasi pencahayaan dan perangkat elektronik yang membutuhkan koneksi yang aman dan stabil ke sumber cahayaIntegrasi soket lampu adalah bukti kemampuan PCB HDI kami, memungkinkan mereka untuk memenuhi kebutuhan khusus sambil mempertahankan standar desain dan manufaktur tertinggi.

Salah satu atribut yang paling penting dari HDI PCB Board adalah rentang ketebalan papan yang tersedia.memberikan fleksibilitas yang besar dalam hal kekuatan mekanik dan kesesuaian aplikasiApakah Anda bekerja pada perangkat ringan, portabel atau komponen industri yang kuat, ada ketebalan HDI PCB Board yang selaras sempurna dengan kebutuhan Anda.

Ketika datang ke presisi tata letak PCB, HDI PCB Board membanggakan lebar jejak minimum dan jarak 3/3mil.Geometri jejak kecil ini adalah bukti dari aspek kepadatan tinggi dari PCB, yang memungkinkan lebih banyak sirkuit dikemas ke dalam area yang lebih kecil.dan untuk mendukung permintaan yang terus meningkat untuk miniaturisasi di industri elektronik.

Papan PCB HDI kami menjalani pengujian yang ketat untuk memastikan keandalan dan fungsionalitas.Setiap papan adalah subyek dari uji listrik 100% (E-testing) untuk memverifikasi bahwa ia memenuhi spesifikasi listrik dan untuk mendeteksi kemungkinan cacatSelain itu, pemeriksaan sinar-X digunakan untuk memeriksa integritas struktur internal, seperti vias dan sendi solder, yang tidak terlihat dengan mata telanjang.Protokol pengujian ini sangat penting untuk menjaga kualitas dan kinerja dalam PCB kepadatan tinggi.

Permintaan khusus juga dapat ditampung untuk memenuhi tuntutan unik dari berbagai aplikasi.yang penting untuk jenis konektor tepi tertentu dan persyaratan pemasanganSelain itu, kami melayani aplikasi presisi tinggi dengan pitch array bola grid (BGA) 0,25mm, memungkinkan koneksi sirkuit terpadu dengan banyak pin I / O dalam jejak yang sangat kecil.Fitur ini sangat penting untuk desain PCB berkecepatan tinggi yang membutuhkan sejumlah besar koneksi di ruang yang kompak.

Singkatnya, HDI PCB Board kami adalah solusi serbaguna dan berkinerja tinggi yang unggul dalam aplikasi yang membutuhkan sirkuit kepadatan tinggi dan kecepatan tinggi.berbagai ketebalan papan, geometri jejak yang ketat, pengujian yang komprehensif, dan kemampuan untuk memenuhi permintaan khusus seperti setengah lubang dan BGA dengan nada halus,ini HDI PCB Board menonjol sebagai pilihan unggul untuk desainer dan insinyur mencari yang terbaik dalam teknologi PCBApakah untuk elektronik konsumen yang canggih, peralatan medis penting, atau aplikasi industri yang menuntut, HDI PCB Board kami memberikan keandalan, kinerja,dan fitur canggih yang diperlukan untuk mendorong inovasi dan efisiensi dalam proyek elektronik Anda.



Fitur:

  • Nama produk: HDI PCB Board
  • Ketebalan papan: 0.2mm-6.00mm (8mil-126mil)
  • Jumlah Lapisan: 4-20 Lapisan
  • Permintaan khusus: Half Hole, 0.25mm BGA
  • Pengujian: 100% Pengujian E, sinar-X
  • Rasio aspek: 10:1
  • HDI PCB Manufacturing: PCB Interconnect Densitas Tinggi dengan Fitur yang Tepat
  • High Speed PCB Board: Dirancang untuk aplikasi elektronik berkecepatan tinggi


Parameter teknis:

Parameter Rincian
Ketebalan 0.4-3.2mm
Min Trace 3/3Mil
Bahan baku FR4 IT180
Lapisan papan 6L
Pengujian 100% E-Testing, sinar-X
Jumlah Layer 4-20 Lapisan
Ketebalan papan 0.2mm-6.00mm (8mil-126mil)
Pengendalian impedansi Ya, aku tahu.
Permintaan Khusus Setengah Lubang, 0,25mm BGA
Rasio aspek 10:1


Aplikasi:

HDI (High Density Interconnect) PCB Board adalah papan sirkuit berkinerja tinggi yang dirancang untuk memenuhi tuntutan ketat dari perangkat elektronik canggih.produk ini menawarkan presisi yang superior untuk desain sirkuit yang rumitHal ini sangat cocok untuk aplikasi di mana integritas sinyal yang tinggi sangat penting, berkat fitur kontrol impedansi.1 dan kisaran ketebalan papan dari 0.2mm sampai 6.00mm (8mil sampai 126mil). Hal ini dibangun dengan menggunakan bahan baku berkualitas tinggi FR4 IT180, yang memastikan daya tahan dan keandalan dalam berbagai kondisi operasi.

Salah satu aplikasi utama untuk papan PCB HDI adalah dalam ranah konverter HD SDI. Konverter ini digunakan untuk menerjemahkan sinyal antarmuka digital serial definisi tinggi,yang umum di lingkungan video dan audio profesionalDimensi jejak yang tepat dan kontrol impedansi dari HDI PCB membuatnya menjadi kandidat yang ideal untuk konverter tersebut, memastikan kehilangan sinyal minimal dan fidelitas tinggi dalam transmisi sinyal.

Dalam bidang elektronik konsumen, HDI PCB sangat penting dalam mengembangkan papan model yang kompak dan kerapatan tinggi yang digunakan dalam smartphone, tablet, dan laptop.Kemampuannya untuk mendukung sejumlah besar koneksi per unit area membuatnya sangat cocok untuk perangkat di mana ruang di premium dan fungsionalitas tidak dapat dikompromikanKarena gadget terus menyusut dalam ukuran sementara tumbuh dalam kompleksitas, kemampuan HDI PCB menjadi lebih berharga.

Selain itu, papan PCB HDI juga menemukan aplikasi dalam perangkat medis, teknologi kedirgantaraan, dan sistem militer, di mana keandalan dan ketahanan yang tinggi sangat penting.misalnya, PCB HDI dapat digunakan dalam peralatan diagnostik canggih, wearables yang memantau metrik kesehatan, dan implan miniatur.sifat papan dengan kepadatan tinggi, ditambah dengan kemampuannya untuk berfungsi dengan andal dalam kondisi ekstrem, membuatnya menjadi komponen pilihan untuk sistem misi-kritis.

Secara keseluruhan, HDI PCB Board adalah produk serbaguna yang memenuhi banyak aplikasi di berbagai industri,didorong oleh desainnya untuk mengakomodasi sirkuit kepadatan tinggi dengan presisi dan stabilitasPenggunaannya dalam HD SDI konverter, papan model kepadatan tinggi, dan sistem elektronik canggih lainnya menggarisbawahi pentingnya dalam evolusi teknologi yang sedang berlangsung.



Pengaturan:

Jelajahi layanan papan PCB High Density Interconnector (HDI) premium kami, yang dirancang untuk memenuhi aplikasi kecepatan tinggi yang paling menuntut.Teknologi HDI mutakhir kami memastikan bahwa papan PCB berkecepatan tinggi Anda beroperasi pada kinerja puncak dengan jumlah lapisan mulai dari 4-20 lapisan, mengakomodasi kompleksitas elektronik modern.

Dengan rasio gambar yang mengesankan 10:1, papan PCB HDI kami memberikan keandalan dan daya tahan yang dibutuhkan untuk aplikasi papan PCB berkecepatan tinggi.Itulah sebabnya kami menawarkan pilihan kustomisasi khusus seperti setengah lubang dan dukungan untuk 0.25mm BGA untuk memenuhi persyaratan desain spesifik Anda.

Memperkenalkan khusus 4L 1 + N + 1 HDI Board, solusi yang sempurna untuk kebutuhan sirkuit kecepatan tinggi Anda.Percaya pada layanan kustomisasi papan PCB berkecepatan tinggi kami untuk memberikan kinerja dan kualitas yang dibutuhkan proyek Anda.



Dukungan dan Layanan:

Papan PCB HDI kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif yang dirancang untuk memastikan pengalaman terbaik dengan produk kami.Kami berkomitmen untuk memberikan bantuan dengan pertanyaan teknis atau masalah yang mungkin timbul.

Layanan Dukungan Teknis untuk HDI PCB Board meliputi:

  • Dokumentasi Produk
  • Bantuan Pemasangan ️ Dukungan langkah demi langkah untuk membantu Anda memasang HDI PCB Board Anda dengan benar dan aman.
  • Penyelesaian masalah ️ Bantuan dalam mendiagnosis dan menyelesaikan masalah operasional yang Anda hadapi dengan dewan.
  • Pembaruan Firmware Informasi dan akses ke pembaruan firmware terbaru untuk memastikan HDI PCB Board Anda beroperasi pada kinerja puncak.
  • Penyelidikan Teknis  Dukungan khusus untuk setiap pertanyaan teknis mengenai kemampuan dan integrasi HDI PCB Board.

Harap dicatat bahwa sementara kami berusaha untuk memberikan dukungan yang komprehensif, layanan tertentu mungkin tergantung pada ketersediaan dan dapat berubah dari waktu ke waktu.Kami mendorong pelanggan untuk merujuk situs resmi kami atau menghubungi tim layanan pelanggan kami untuk informasi terbaru mengenai dukungan dan layanan untuk HDI PCB Board.
