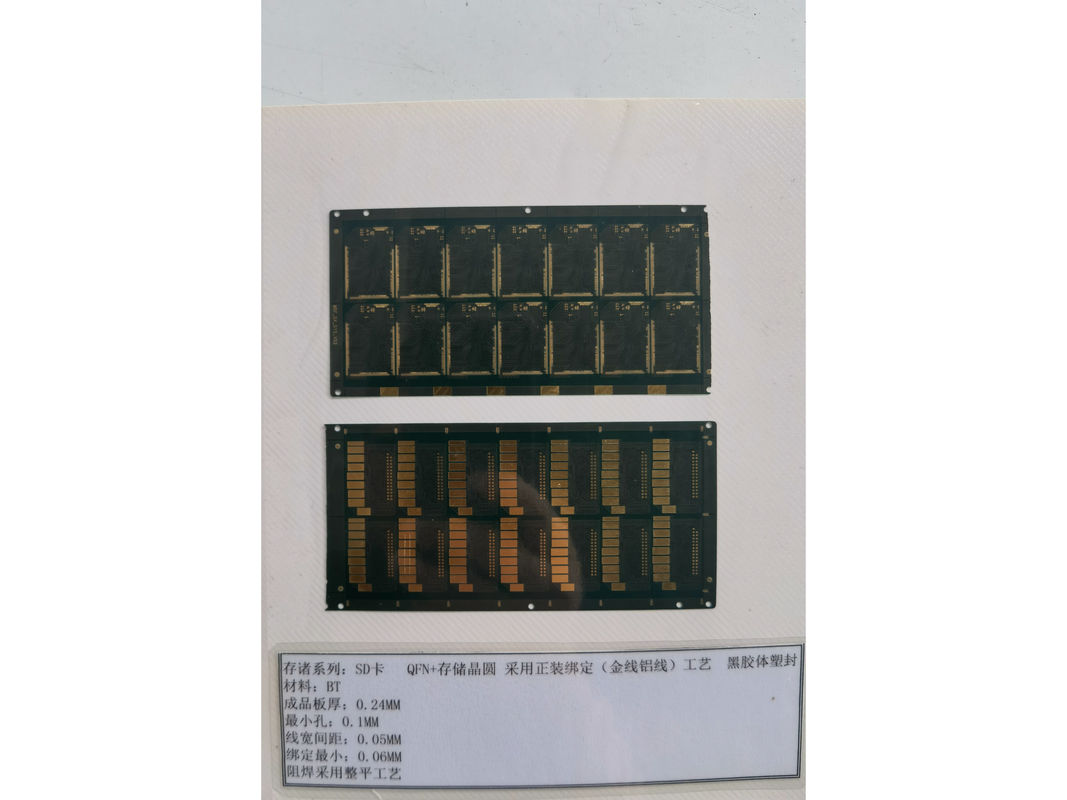

Substrat PCB untuk Instrumen Elektronik

Substrat PCB untuk Instrumen Elektronik

PCB Substrat Emas Immersi

Instrumen elektronik Substrat PCB

Substrat papan sirkuit cetak emas immersion

Hubungi Kami
Minta Kutipan
Rincian produk
Warna topeng solder:
Hijau
Kontrol Impedansi:
Ya.
Perbaikan permukaan:
Perendaman Emas
Min. Ukuran Lubang:
0,2 mm
Aplikasi:
Perangkat elektronik
Bahan:
ABF
Warna Silkscreen:
putih
Ketebalan:
0,2 mm
Menyoroti:

PCB Substrat Emas Immersi

,

Instrumen elektronik Substrat PCB

,

Substrat papan sirkuit cetak emas immersion

Syarat Pembayaran & Pengiriman
Deskripsi Produk

PCB Substrat Emas Immersi dengan Pengendalian Impedansi untuk Elektronik

Deskripsi produk:

Munculnya elektronik canggih telah mengharuskan pengembangan solusi sirkuit yang sama-sama maju.Substrat Seperti PCB mewakili lompatan yang signifikan dalam teknologi Printed Circuit Board (PCB), menawarkan peningkatan kinerja dan kemampuan miniaturisasi. papan sirkuit tertanam substrat utama kami dirancang untuk memenuhi tuntutan ketat dari perangkat elektronik modern,menyediakan platform yang kuat untuk berbagai aplikasi.

Substrate Like PCB dibuat dengan bahan ABF (Ajinomoto Build-up Film) berkualitas tinggi.menjadikannya pilihan ideal untuk aplikasi frekuensi tinggi dan kecepatan tinggiKonstanta dielektrik yang rendah dan tangen kehilangan yang rendah memastikan bahwa integritas sinyal dipertahankan, bahkan dalam keadaan yang paling menuntut.Papan sirkuit berbasis substrat kami memberikan kinerja yang luar biasa, berkat kualitas yang melekat pada ABF yang meliputi ketahanan terhadap suhu tinggi dan stabilitas kimia.

Komitmen kami terhadap tanggung jawab lingkungan jelas karena PCB Substrate Like ini sesuai dengan RoHS.Dengan demikian memastikan bahwa produk kami selaras dengan standar global untuk keselamatan lingkungan dan keberlanjutanKepatuhan RoHS juga menunjukkan dedikasi kami untuk menyediakan produk yang tidak hanya berkualitas tinggi tetapi juga aman bagi konsumen dan lingkungan.

PCB yang dilengkapi substrat ini dirancang dengan cermat untuk terdiri dari 2 lapisan, memberikan solusi yang kompak namun kuat untuk sirkuit elektronik yang kompleks.Desain dua lapisan memaksimalkan ruang tanpa mengorbankan fungsionalitasIni sangat bermanfaat untuk perangkat di mana ruang adalah premium, memungkinkan desainer untuk mengemas lebih banyak fitur ke dalam jejak yang lebih kecil.

Salah satu fitur yang paling penting dari PCB modern adalah kemampuan untuk mengelola integritas sinyal melalui kontrol impedansi.memastikan bahwa karakteristik listrik papan sesuai dengan persyaratan sinyal khusus yang dibawaTingkat kontrol ini sangat penting untuk operasi yang dapat diandalkan dari sirkuit digital dan RF berkecepatan tinggi, di mana bahkan penyimpangan kecil dapat menyebabkan penurunan kinerja yang signifikan.

PCB Substrate Like memiliki ukuran lubang minimal 0,2 mm. Fitur ini tidak hanya memungkinkan untuk memasukkan komponen yang lebih halus tetapi juga berkontribusi pada miniaturisasi keseluruhan papan.Ukuran lubang kecil dicapai melalui teknik pengeboran canggih, memastikan presisi tinggi dan keandalan dalam penempatan dan fungsi vias dan lubang.Atribut ini sangat penting untuk menciptakan sirkuit yang padat dikemas yang karakteristik dari perangkat kinerja tinggi saat ini.

Papan sirkuit tertanam substrat kami adalah perwujudan inovasi dalam desain PCB. Mereka mengintegrasikan semua fitur ini sambil mempertahankan tingkat kualitas dan keandalan yang tinggi.Penggunaan bahan ABF, kepatuhan terhadap kepatuhan RoHS, presisi dalam kontrol impedansi, dan penggabungan ukuran lubang yang sangat kecil,semua berkontribusi pada solusi PCB yang siap untuk mengatasi tantangan elektronik modernDesain 2 lapis memungkinkan PCB Substrate Like kami untuk melayani banyak industri, mulai dari elektronik konsumen hingga kedirgantaraan, di mana kinerja dan kendala ruang sangat penting.

Singkatnya, PCB Substrate Like kami berada di garis depan teknologi PCB, menawarkan kinerja tinggi, ramah lingkungan,dan solusi hemat ruang untuk aplikasi elektronik yang paling menuntut saat iniDengan memilih Substrate-based Circuit Boards kami, pelanggan dijamin produk yang memberikan keandalan, presisi, dan inovasi di setiap lapisan.



Fitur:

  • Nama produk: Substrat Seperti PCB
  • Ukuran Lubang: 0,2 mm
  • Perbaikan permukaan: Emas perendaman
  • Bahan: ABF
  • Ketebalan: 0,2 mm
  • Kepatuhan Rohs: Ya
  • Juga dikenal sebagai PCB yang dilengkapi substrat
  • Papan sirkuit terintegrasi dengan komponen substrat
  • PCB dengan lapisan substrat presisi tinggi


Parameter teknis:

Atribut Rincian
Aplikasi Perangkat Elektronik
Ukuran Lubang 0.2mm
Perbaikan permukaan Emas Immersi
Bahan ABF
Waktu Pelaksanaan 5-7 hari
Min. lebar jejak/jarak 0.1mm
Kepatuhan Rohs Ya, aku tahu.
Warna layar sutera Putih
Warna topeng solder Hijau
Berat Tembaga 1 oz


Aplikasi:

Substrat-Type Printed Circuit Boards (PCB) adalah komponen penting dalam berbagai perangkat elektronik, yang berfungsi sebagai tulang punggung untuk memasang dan menghubungkan komponen elektronik.PCB dengan bahan substrat, terutama terbuat dari ABF (Ajinomoto Build-up Film), menawarkan kinerja dan keandalan yang tinggi, yang sangat penting dalam aplikasi elektronik modern.Bahan ABF dikenal karena sifat dielektriknya yang sangat baik dan kemampuannya untuk mendukung pola sirkuit halusDengan ketebalan hanya 0,2 mm, PCB ini memberikan solusi yang kompak untuk perangkat elektronik di mana ruang adalah premium.

Kesempatan dan skenario aplikasi untuk PCB yang Dilengkapi Substrat beragam, mencakup berbagai industri termasuk elektronik konsumen, perangkat medis, sistem otomotif,dan kedirgantaraanDalam elektronik konsumen, perangkat seperti smartphone, tablet, dan laptop membutuhkan PCB miniatur namun kuat yang dapat menangani transmisi sinyal kecepatan tinggi tanpa gangguan,di mana kontrol impedansi masuk ke dalam permainanKehadiran kontrol impedansi pada PCB ini memastikan integritas sinyal untuk komunikasi data berkecepatan tinggi, fitur penting dalam perangkat yang terhubung saat ini.

Dalam bidang kedokteran, PCB tipe substrat digunakan dalam peralatan diagnostik canggih, monitor kesehatan yang dapat dipakai, dan perangkat pendukung kehidupan.Kebutuhan untuk keandalan dan presisi dalam perangkat medis berarti bahwa kualitas papan sirkuit dengan Substrat Material adalah sangat pentingTopeng pematatan hijau yang biasanya diterapkan pada PCB ini tidak hanya memberikan estetika yang dapat dikenali tetapi juga bertindak sebagai lapisan pelindung terhadap kontaminasi,Memastikan umur panjang dan keamanan perangkat medis.

Industri otomotif mendapat manfaat dari PCB ini dalam sistem seperti kontrol mesin, infotainment, dan sensor keselamatan.Termasuk suhu ekstrim dan getaran, membutuhkan PCB yang kokoh dan dapat mempertahankan kinerja mereka dari waktu ke waktu.PCB yang dilengkapi substrat harus tahan terhadap kondisi lingkungan yang ekstrem dan memberikan fungsi yang dapat diandalkan dalam sistem kritis seperti navigasi., komunikasi, dan sistem kontrol penerbangan.

Kesimpulannya, papan sirkuit cetak tipe substrat sangat diperlukan dalam bidang perangkat elektronik, menyediakan dasar yang diperlukan untuk banyak aplikasi.kontrol impedansi yang tepat, dan ketebalan 0,2 mm yang cocok, dikombinasikan dengan masker pematatan hijau pelindung, memastikan bahwa PCB ini memenuhi persyaratan ketat dari berbagai industri berteknologi tinggi.Baik dalam gadget konsumen sehari-hari atau peralatan industri khusus, PCB dilengkapi substrat adalah pahlawan yang tidak dikenal yang memungkinkan fungsi dan kemajuan teknologi elektronik.



Pengaturan:

Pengalaman presisi Substrate-embedded Circuit Board, disesuaikan untuk memenuhi kebutuhan spesifik Anda.Kami memastikan proyek Anda tetap di jalur tanpa mengorbankan kualitas.

Papan sirkuit kami dengan bahan substrat yang dibangun dengan berat 1 oz tembaga yang kuat, memberikan konduktivitas yang handal untuk aplikasi elektronik Anda.Ketebalan 2mm papan memungkinkan untuk desain yang kompak dan efisien, sempurna untuk elektronik modern.

Penggunaan bahan ABF berkualitas tinggi memastikan bahwa Substrate-embedded Circuit Boards kami menawarkan kinerja dan daya tahan yang superior.Kami melayani desain rumit dengan ukuran lubang minimal 0.2mm, memungkinkan penempatan komponen yang tepat dan konektivitas.



Dukungan dan Layanan:

Our Substrate Like PCBs (SLP) product line is supported by a comprehensive range of technical support and services to ensure our customers achieve the best possible performance from our advanced circuitry solutions. Layanan kami mencakup dokumentasi produk rinci, catatan aplikasi, dan pedoman desain untuk memfasilitasi proses desain Anda.kami menawarkan bantuan pemecahan masalah dan saran teknis untuk mengatasi setiap tantangan yang mungkin Anda hadapi selama integrasi produk SLP kami ke dalam aplikasi AndaTim ahli kami berdedikasi untuk memberikan dukungan di seluruh siklus hidup produk, dari konsepsi desain hingga akhir kehidupan.Harap dicatat bahwa layanan dukungan khusus dapat bervariasi menurut wilayah dan kompleksitas produk.
