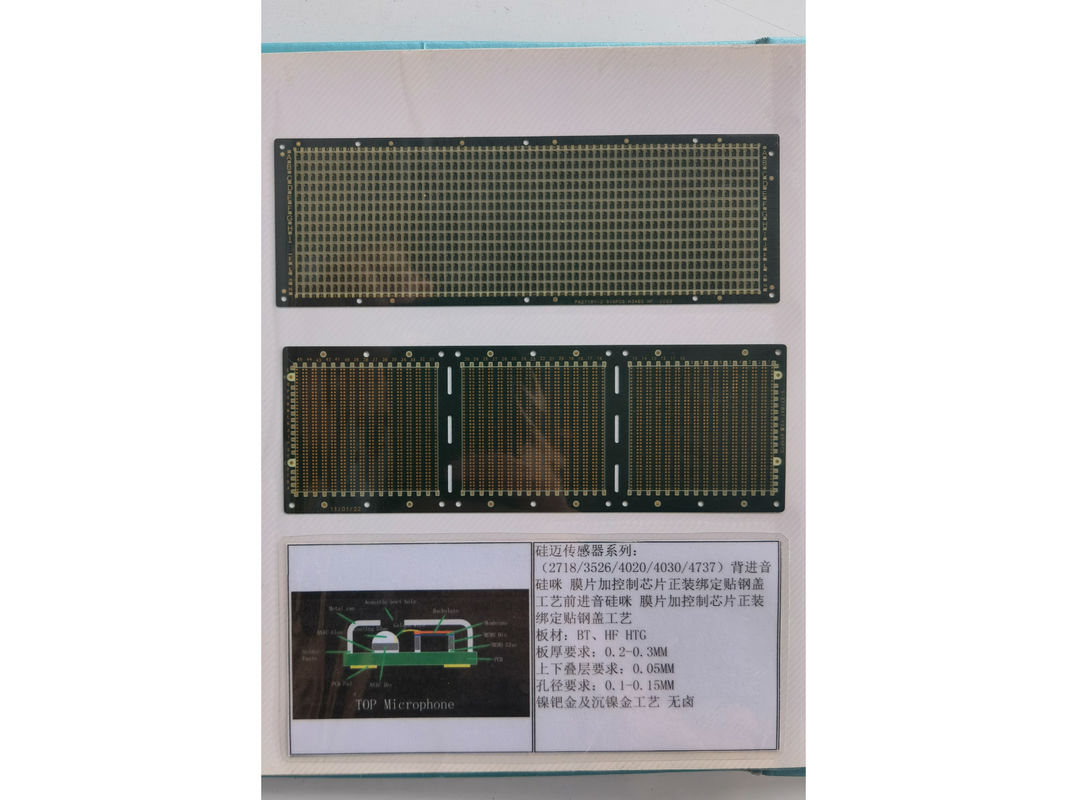

Impedansi Terkontrol Substrat Seperti PCB Hijau Solder Mask 2 Lapisan Papan Sirkuit Silicon gandum pcb

Impedansi Terkontrol Substrat Seperti PCB Hijau Solder Mask 2 Lapisan Papan Sirkuit Silicon gandum pcb

Substrat yang Dikendalikan Impedansi Seperti PCB

Impedansi dikendalikan 2 lapisan papan sirkuit

Substrat Topeng Solder Hijau Seperti PCB

Hubungi Kami
Minta Kutipan
Rincian produk
Lapisan:
2
Ketebalan:
0,2 mm
Aplikasi:
Perangkat elektronik
Min. Ukuran Lubang:
0,2 mm
Kontrol Impedansi:
Ya.
Warna topeng solder:
Hijau
Warna Silkscreen:
putih
Berat Tembaga:
1oz
Menyoroti:

Substrat yang Dikendalikan Impedansi Seperti PCB

,

Impedansi dikendalikan 2 lapisan papan sirkuit

,

Substrat Topeng Solder Hijau Seperti PCB

Syarat Pembayaran & Pengiriman
Deskripsi Produk

Impedansi Terkontrol PCB Substrat Masker Solder Hijau 2 Lapisan Papan Sirkuit

Deskripsi produk:

Produk Substrate Like PCBs mewakili lompatan yang signifikan di bidang sirkuit elektronik, menikahi inovasi dengan keandalan yang diperlukan untuk sejumlah aplikasi modern.Dirancang untuk memenuhi tuntutan ketat industri teknologi, PCB dilengkapi substrat menawarkan platform yang canggih untuk komponen elektronik yang kompleks, memastikan tingkat fungsi dan daya tahan yang tinggi.

Bahan dasar yang digunakan dalam PCB ini adalah ABF (Ajinomoto Build-up Film), substrat berkinerja tinggi yang memberikan isolasi listrik yang unggul sambil memungkinkan sirkuit garis halus.Stabilitas termal dan ketahanan ABF yang luar biasa membuatnya menjadi pilihan ideal untuk Substrate-Type Printed Circuit Boards, dimana presisi dan keandalan jangka panjang sangat penting.

Salah satu atribut utama dari PCB Substrate Like ini adalah berat tembaga.memungkinkan distribusi daya yang efisien tanpa mengorbankan integritas struktural papanBerat ini sangat cocok untuk berbagai aplikasi elektronik, dari gadget konsumen hingga sistem industri, di mana kinerja yang konsisten sangat penting.

Dalam hal detail desain, Substrate-based Circuit Boards ini membanggakan layar sutra putih yang ramping di atas topeng solder hijau yang cerah.Warna sutra putih tidak hanya menarik tetapi juga memberikan kontras yang jelas yang membantu dalam visibilitas tandaIni sangat penting untuk akurasi perakitan dan untuk kemudahan pemeliharaan dan pemecahan masalah pasca produksi.

Topeng solder, bahan pokok dalam desain PCB, memainkan peran penting dalam melindungi jejak tembaga dari oksidasi dan mencegah jembatan solder antara bantalan solder yang berjarak dekat.Warna hijau yang dipilih untuk topeng pengisap adalah klasik di industri, diakui karena kemampuannya untuk mengurangi ketegangan mata bagi teknisi yang bekerja di papan dan untuk kemudahan inspeksi di bawah berbagai kondisi pencahayaan.

Fitur penting lainnya dari PCB ini adalah ukuran lubang minimum mereka, yang mengesankan 0,2 mm. Ini memungkinkan untuk memasukkan komponen pitch yang sangat halus dan interkoneksi kepadatan tinggi (HDI),yang semakin umum di kompak, perangkat kinerja tinggi. The ability to accommodate such small vias ensures that these Substrate Like PCBs are at the forefront of miniaturization trends while maintaining signal integrity and reducing signal loss and cross-talk.

PCB Substrate Like diproduksi dengan presisi dan disesuaikan untuk mendukung kebutuhan elektronik yang terus berkembang.aplikasi sinyal sensitif, atau manajemen daya yang kuat, PCB Substrate-Equipped ini dirancang untuk bekerja di bawah tekanan permintaan elektronik modern.pertimbangan desain yang cermat, dan kepatuhan terhadap standar industri, PCB ini adalah bukti kemajuan teknologi papan sirkuit.

Secara keseluruhan, PCB Substrate Like adalah bukti inovasi dan keahlian yang tertanam dalam industri.Mereka berdiri sebagai solusi penting bagi desainer dan insinyur mencari untuk mendorong batas-batas apa yang mungkin dengan perangkat elektronikKombinasi bahan substrat yang dapat diandalkan seperti ABF, manufaktur yang tepat, dan fitur yang bijaksana seperti silkscreen putih dan topeng solder hijau,semua berkontribusi pada PCB yang tidak hanya fungsional tetapi juga sangat efisien dan tahan lamaDengan Substrate-Type Printed Circuit Boards, masa depan elektronik terus terang, serbaguna, dan sangat menjanjikan.



Fitur:

  • Nama produk: Substrat Seperti PCB
  • Ukuran Lubang: 0,2 mm
  • Warna topeng solder: Hijau
  • Kepatuhan Rohs: Ya
  • Berat Tembaga: 1 oz
  • Lapisan 2
  • Papan sirkuit cetak tipe substrat
  • Papan Sirkuit Cetak
  • PCB yang dilengkapi substrat


Parameter teknis:

Parameter Spesifikasi
Warna topeng solder Hijau
Bahan ABF
Waktu Pelaksanaan 5-7 hari
Ukuran Lubang 0.2mm
Warna layar sutera Putih
Perbaikan permukaan Emas Immersi
Berat Tembaga 1 oz
Pengendalian impedansi Ya, aku tahu.
Kepatuhan Rohs Ya, aku tahu.
Aplikasi Perangkat Elektronik


Aplikasi:

Substrat-Type Printed Circuit Boards (PCB) adalah komponen penting dalam bidang perangkat elektronik, yang berfungsi sebagai tulang punggung untuk memasang dan menghubungkan komponen elektronik.Papan ini merupakan bagian integral dari kinerja dan fungsi dari segudang aplikasi elektronik. Atribut produk tertentu seperti Surface Finish, Aplikasi, Berat Tembaga, Solder Mask Color, dan Min. Trace Width/Spacing,memainkan peran penting dalam menentukan kesempatan dan skenario aplikasi yang tepat untuk PCB ini.

Dengan lapisan permukaan Immersion Gold, PCB ini memastikan soldering yang dapat diandalkan dan planaritas permukaan yang sangat baik,yang sangat menguntungkan untuk komponen elektronik canggih yang membutuhkan tingkat presisi yang tinggi. Immersion Gold adalah finishing permukaan premium yang tidak hanya memberikan permukaan datar untuk memasang komponen tetapi juga menawarkan penghalang oksidasi yang kuat.Jenis akhir ini cocok untuk transmisi sinyal frekuensi tinggi, membuatnya ideal untuk digunakan dalam perangkat komunikasi canggih, peralatan medis presisi, dan komputasi berkecepatan tinggi.

Spesifikasi Berat Tembaga 1 oz menunjukkan ketebalan lapisan tembaga pada PCB, mencapai keseimbangan antara efisiensi transmisi sinyal dan manajemen termal.Papan sirkuit dengan bahan substrat yang mencakup berat tembaga 1oz biasanya digunakan dalam perangkat elektronik standar di mana penanganan daya dan disipasi panas yang khas diperlukanIni sempurna untuk elektronik konsumen, aplikasi pencahayaan LED, dan sirkuit daya sedang di mana efisiensi dan daya tahan adalah kunci.

Warna Solder Mask hijau tidak hanya untuk daya tarik estetika tetapi berperan penting dalam mencegah sirkuit pendek dan melindungi jejak tembaga dari faktor lingkungan seperti oksidasi.Kemampuan topeng pematukan hijau telah membuatnya identik dengan elektronikPerangkat yang membutuhkan pendekatan standar, mulai dari peralatan rumah tangga hingga peralatan komputasi umum,sering menggunakan topeng pemotong hijau karena efektivitas dan keakraban yang terbukti dalam industri.

Selain itu, Min. Trace Width/Spacing 0,1 mm menunjukkan kemampuan Substrate-Embedded Circuit Boards untuk mendukung penempatan komponen dengan kepadatan tinggi.Fitur ini sangat penting dalam aplikasi di mana ruang adalah premi, seperti pada perangkat mobile, teknologi wearable, dan perangkat elektronik kompak lainnya yang menuntut miniaturisasi tanpa mengorbankan kinerja.Keakuratan dalam lebar jejak dan jarak memastikan bahwa integritas sinyal dipertahankan bahkan ketika kompleksitas sirkuit meningkat.

Singkatnya, Substrate-Type Printed Circuit Boards dengan atribut yang dijelaskan serbaguna dan dapat diterapkan di seluruh spektrum yang luas dari perangkat elektronik.kapasitas untuk penempatan komponen dengan kepadatan tinggi, dan keandalan membuat mereka komponen yang sangat diperlukan dalam industri elektronik.PCB ini menyediakan platform yang diperlukan untuk sejumlah besar aplikasi di mana kinerja dan daya tahan adalah yang terpenting.



Pengaturan:

Temukan Layanan Kustomisasi Produk kami yang melayani untuk meningkatkan kinerja Substrat-Type Printed Circuit Boards (PCB) Anda.Kami memastikan sirkuit Anda beroperasi dengan andal dan efisien. PCB kami dengan Struktur Substrat dapat menampung Min. Lubang Ukuran 0,2mm, sempurna untuk desain yang rumit dan komponen elektronik canggih.

Dirancang untuk berbagai perangkat elektronik, papan sirkuit kami dengan komponen substrat serbaguna dan dapat disesuaikan dengan aplikasi spesifik Anda.menawarkan Rohs Compliance untuk memenuhi standar peraturan dan mempromosikan keberlanjutan dalam manufaktur.

Selain itu, kami menyediakan estetika yang ramping dan bersih dengan Warna Silkscreen di Putih, memastikan bahwa PCB Anda tidak hanya fungsional superior tetapi juga menarik secara visual.Percayalah pada layanan kustomisasi produk kami untuk memberikan kualitas tinggi, solusi PCB berbasis substrat untuk proyek elektronik Anda.



Dukungan dan Layanan:

PCB Substrate Like kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan kepuasan dan aplikasi yang sukses.Tim ahli kami didedikasikan untuk memberikan bantuan canggih dalam integrasi dan pemeliharaan produk PCB kamiKami menawarkan dokumentasi produk rinci, yang mencakup spesifikasi, pedoman instalasi, dan praktik terbaik untuk penanganan dan penggunaan.

Untuk masalah teknis, kami memberikan bantuan pemecahan masalah untuk mengidentifikasi dan menyelesaikan masalah kinerja atau kompatibilitas.peningkatan, dan informasi tentang kemajuan teknologi terbaru yang berkaitan dengan teknologi PCB Substrate Like.

Kami berkomitmen untuk menawarkan layanan yang luar biasa untuk memfasilitasi kinerja optimal PCB Anda dalam proyek Anda.membantu menyesuaikan produk kami dengan kebutuhan dan aplikasi khusus AndaKami berusaha untuk memastikan bahwa pelanggan kami memiliki semua sumber daya yang diperlukan untuk memanfaatkan PCB Substrate Like kami secara efektif dan efisien.
