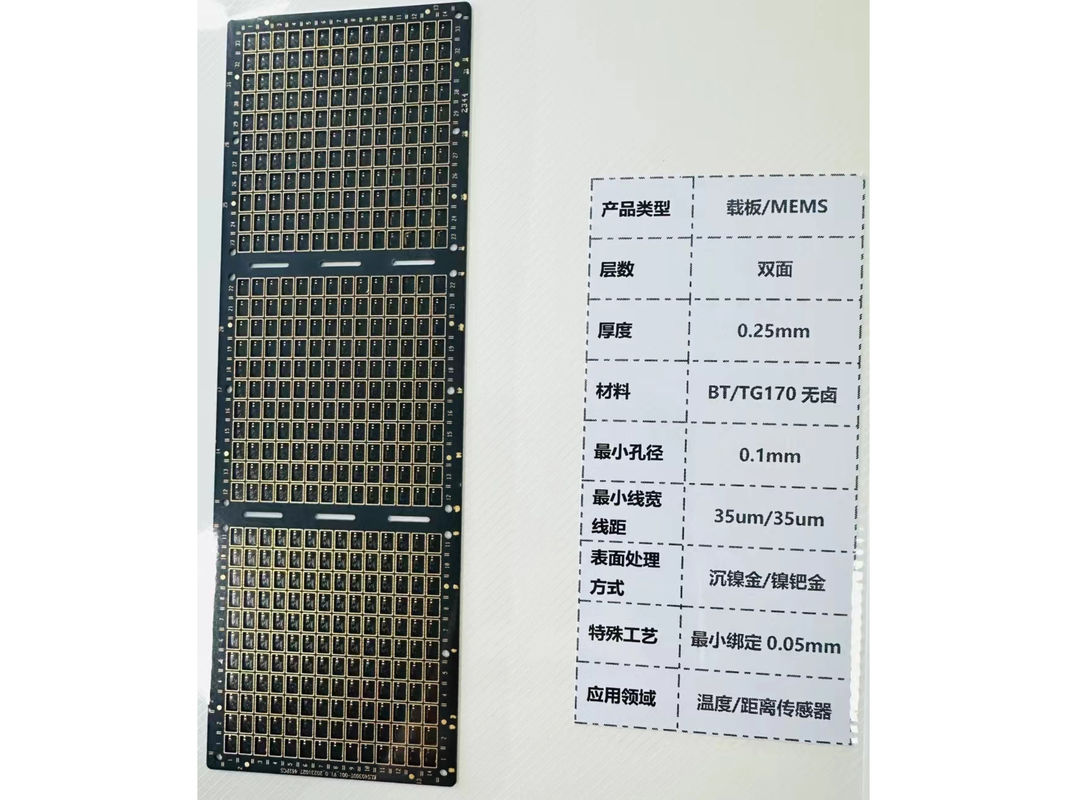

Substrat emas yang kuat seperti PCB ABF 0.1mm Trace RoHS Certified

Deskripsi produk:

Substrat Seperti PCB mewakili kemajuan mutakhir dalam bidang komponen elektronik, menawarkan presisi dan keandalan yang luar biasa.Papan Sirkuit Cetak (PCB) ini dirancang untuk menyediakan solusi sirkuit terintegrasi substrat yang memenuhi standar tinggi yang diperlukan dalam elektronik modernDengan waktu pengiriman 5-7 hari, papan-papan ini diproduksi dengan efisien dan cepat, memastikan bahwa proyek tetap sesuai jadwal tanpa mengorbankan kualitas.

Konstruksi PCB Substrate Like ini memiliki berat tembaga 1 oz, yang menunjukkan jumlah tembaga yang ada per kaki persegi area papan.Berat tembaga ini adalah standar di industri, memberikan keseimbangan yang sangat baik antara konduktivitas, manajemen termal, dan daya tahan fisik.berat 1oz tembaga memastikan bahwa papan dapat menangani jumlah yang wajar arus sambil meminimalkan masalah seperti overheating dan kegagalan sirkuit potensial.

Tanggung jawab lingkungan adalah perhatian yang signifikan dalam pembuatan komponen elektronik.yang mematuhi pembatasan bahan berbahaya yang ditetapkan oleh Uni EropaKepatuhan ini adalah jaminan bagi produsen dan konsumen bahwa papan bebas dari zat berbahaya seperti timbal, merkuri, dan kadmium,membuat mereka lebih aman untuk lingkungan dan pengguna akhir.

Ketika datang ke perangkat elektronik yang rumit, presisi dalam tata letak dan jarak sirkuit sangat penting.Papan sirkuit ini dengan komponen substrat membanggakan lebar jejak minimum dan jarak 0.1mm. tingkat detail yang halus ini memungkinkan desain sirkuit kepadatan tinggi,memungkinkan elektronik yang lebih kompleks dan multifungsi sambil menjaga integritas sinyal dan mengurangi risiko sirkuit pendekOleh karena itu, desainer dan insinyur dapat mengemas lebih banyak fungsionalitas ke dalam faktor bentuk yang lebih kecil, yang sangat penting di pasar saat ini di mana perangkat terus menjadi lebih kompak dan kaya fitur.

Seiring dengan presisi lebar jejak, ukuran lubang minimum 0,2 mm di papan ini memungkinkan untuk memasukkan vias kecil namun tepat dan komponen.Dimensi kecil ini sangat penting untuk PCB modern yang harus menampung sejumlah besar komponen di ruang terbatas, termasuk teknologi pemasangan permukaan yang halus dan komponen melalui lubang.Keakuratan lubang pengeboran ini adalah bukti proses manufaktur canggih yang digunakan untuk membuat PCB Substrate Like, memastikan bahwa setiap titik koneksi kuat dan dapat diandalkan.

Menggabungkan atribut yang disebutkan di atas, PCB Substrate Like menawarkan platform yang kuat untuk berbagai aplikasi, mulai dari elektronik konsumen hingga perangkat aerospace dan medis.Proses manufaktur yang cermat memastikan bahwa setiap papan memenuhi standar kontrol kualitas yang ketat, menghasilkan PCB yang tidak hanya berkinerja tinggi tetapi juga konsisten dalam kualitas di setiap batch.produsen dapat dengan percaya diri mengembangkan dan memproduksi produk elektronik canggih mengetahui bahwa fondasi sirkuit mereka yang kuat dan dapat diandalkan.

Singkatnya, PCB Substrate Like adalah pilihan utama bagi mereka yang membutuhkan papan sirkuit cetak berkualitas tinggi yang menggabungkan sirkuit yang efisien, kesadaran lingkungan,dan spesifikasi desain yang teliti. Dengan waktu turnaround cepat, berat tembaga yang substansial, kepatuhan RoHS, dan lebar jejak minimum yang luar biasa dan ukuran lubang,papan ini dirancang untuk memenuhi permintaan yang terus meningkat dari industri elektronikMereka adalah bukti inovasi dan presisi yang dapat dicapai manufaktur elektronik modern, menyediakan substrat yang dapat diandalkan untuk sirkuit kompleks yang menggerakkan teknologi saat ini.

Fitur:

• Nama produk: Substrat Seperti PCB
• Berat Tembaga: 1 oz
• Min. lebar jejak / jarak: 0,1mm
• Ukuran Lubang: 0,2 mm
• Kepatuhan Rohs: Ya
• Aplikasi: Perangkat elektronik
• Juga dikenal sebagai: PCB yang dilengkapi substrat
• Mirip dengan: Papan sirkuit berbasis substrat
• Kategori: PCB yang dilengkapi substrat

Parameter teknis:

Aplikasi:

PCB yang dilengkapi substrat adalah komponen penting di jantung setiap perangkat elektronik. bahan substrat, sering jenis serat kaca seperti FR4,adalah apa yang memberikan PCB kekakuan dan stabilitas termalAtribut produk PCB kami, seperti warna topeng solder yang hijau, tidak hanya untuk tujuan estetika tetapi juga untuk fungsionalitas.Topeng solder hijau membantu dalam memeriksa papan untuk cacat dan mencegah sirkuit pendek dengan bertindak sebagai lapisan isolasi di atas jejak tembaga konduktif.

Dengan lebar jejak minimal dan jarak 0,1 mm, Substrate-Type Printed Circuit Boards ini sangat cocok untuk aplikasi yang kompleks dan kepadatan tinggi.Dimensi jejak yang halus memungkinkan desain yang lebih kompak, yang sangat penting dalam perangkat elektronik modern di mana ruang adalah premi. kemampuan jejak dan jarak yang tepat membuat PCB ini cocok untuk digunakan dalam smartphone, tablet, laptop,dan perangkat lain di mana miniaturisasi adalah kunci.

Berat tembaga 1 oz yang digunakan dalam papan sirkuit dengan bahan substrat ini memastikan bahwa mereka dapat menangani jumlah arus yang cukup tanpa overheating atau gagal.Atribut ini membuat mereka ideal untuk sirkuit pasokan listrik dan aplikasi otomotif di mana keandalan di bawah beban arus yang bervariasi sangat pentingSelain itu, berat 1 oz tembaga mencapai keseimbangan antara biaya efektifitas dan kinerja, menjadikannya pilihan populer dalam berbagai elektronik konsumen.

Penutup permukaan adalah atribut penting lain dari PCB kami.Penutup permukaan Immersion Gold tidak hanya memberikan permukaan datar untuk memasang komponen tetapi juga menawarkan konduktivitas yang sangat baik dan ketahanan terhadap oksidasiJenis finishing permukaan ini sangat penting dalam aplikasi di mana keandalan transmisi sinyal sangat penting.seperti dalam perangkat komunikasi berkecepatan tinggi atau peralatan medis presisi.

Akhirnya, ketebalan PCB sebesar 0,2 mm memungkinkan profil yang sangat tipis, yang sangat berguna dalam aplikasi di mana ruang terbatas.tidak membahayakan daya tahan dan kekuatan papan karena bahan substrat berkualitas tinggi yang digunakanAkibatnya, PCB ini sering ditemukan dalam teknologi wearable, tag RFID, dan berbagai jenis sensor di mana faktor bentuk kecil sangat penting.

Singkatnya, PCB Substrate-Equipped kami dengan atribut produk spesifiknya serbaguna dan dapat digunakan dalam berbagai aplikasi dan skenario.Dari elektronik konsumen ke mesin industri, dan dari perangkat medis hingga komponen aerospace, papan sirkuit cetak jenis substrat ini dirancang untuk memenuhi tuntutan teknologi saat ini.

Pengaturan:

PCB Substrate-Equipped kami menawarkan layanan kustomisasi produk yang komprehensif untuk memenuhi kebutuhan spesifik Anda.ini Printed Circuit Board dirancang untuk memfasilitasi sirkuit yang kompleks sambil mempertahankan faktor bentuk yang kompak.

Proses pengeboran presisi kami memungkinkan ukuran lubang minimal 0,2 mm, memastikan komponen pitch halus dapat ditampung dengan mudah.Waktu lead khas untuk kami khusus papan sirkuit dengan bahan substrat adalah 5-7 hari, yang memungkinkan perubahan yang cepat tanpa mengorbankan kualitas.

Dilapisi dengan permukaan emas immersion berkualitas tinggi, PCB kami menawarkan konduktivitas yang sangat baik dan estetis.karena semua papan sirkuit kami yang dilengkapi substrat sesuai dengan RoHS, memastikan mereka memenuhi standar tertinggi untuk pembatasan zat berbahaya.

Dukungan dan Layanan:

Dukungan dan Layanan Teknis Produk kami untuk PCB Seperti Substrat (SLP) dirancang untuk menyediakan pelanggan kami dengan bantuan komprehensif sepanjang siklus hidup produk.Dukungan kami termasuk panduan tentang pemilihan produk, konsultasi desain, dan pemecahan masalah untuk memastikan bahwa solusi SLP Anda memenuhi persyaratan Anda untuk aplikasi dengan kepadatan tinggi dan kinerja tinggi.

Dukungan teknis untuk produk SLP mencakup bantuan dengan spesifikasi listrik dan mekanik, pemilihan bahan, rekomendasi tumpukan, dan pedoman tata letak.Kami berkomitmen untuk membantu Anda mengoptimalkan desain Anda untuk manufaktur dan biaya efektif tanpa mengorbankan kualitas atau kinerja.

Layanan kami juga mencakup dokumentasi dan sumber daya rinci yang mencakup praktik terbaik untuk penggunaan SLP, penanganan, dan penyimpanan.Kami menyediakan pembaruan tentang standar industri terbaru dan kemajuan teknologi untuk menjaga desain Anda di garis depan industri PCB.

Dalam hal masalah terkait produk, tim teknis kami dilengkapi untuk menawarkan solusi masalah yang cepat dan efektif.Kami bekerja sama dengan Anda untuk mendiagnosis masalah dan memberikan solusi untuk meminimalkan waktu henti dan memastikan keandalan produk SLP Anda dalam aplikasi masing-masing.

Untuk proyek yang lebih kompleks, kami menawarkan layanan teknik canggih yang mencakup simulasi dan pengujian untuk memvalidasi kinerja desain SLP Anda di bawah berbagai kondisi.Tujuan kami adalah untuk memberikan tidak hanya produk tetapi juga pengetahuan dan dukungan yang memungkinkan Anda mencapai keunggulan dalam proyek elektronik Anda.

Harap dicatat bahwa dukungan teknis produk dan layanan kami tidak termasuk informasi kontak.silakan lihat bagian kontak di situs web kami atau dokumentasi yang disediakan dengan produk Anda.
