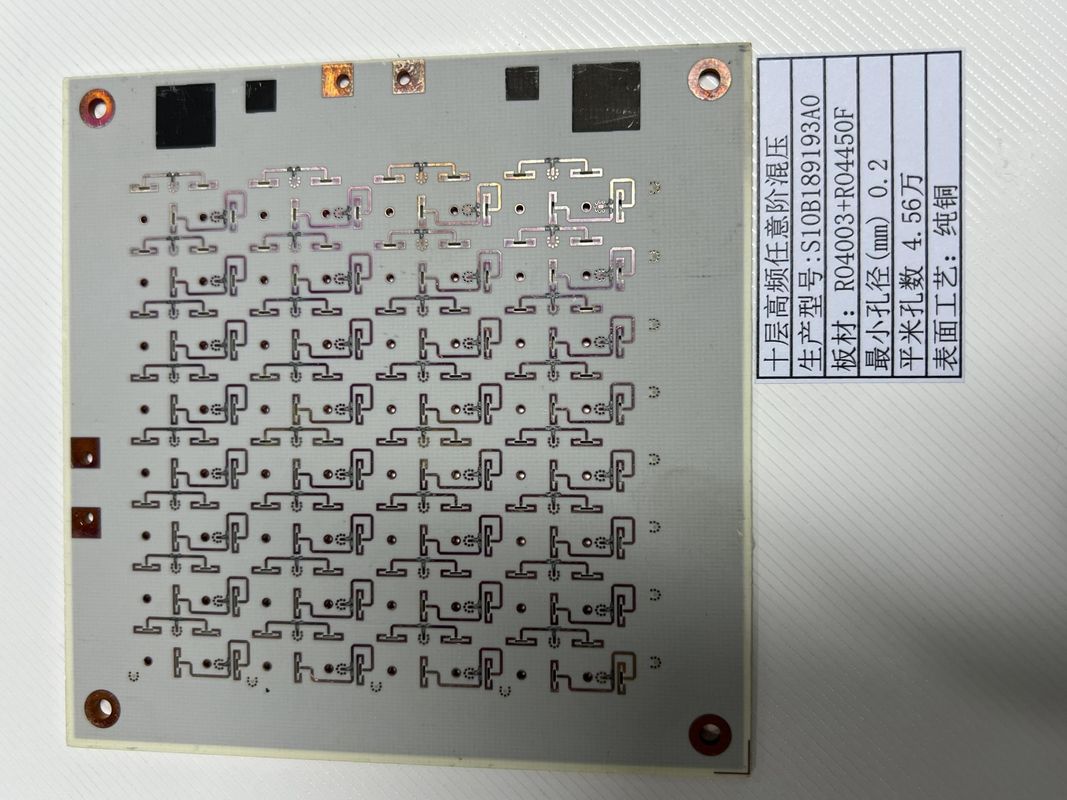

Pembaharuan setiap lapisan HDI PCB dengan minimal 3mil Line HASL / ENIG permukaan Finish ROGERS + FR4

Deskripsi Produk:

PCB HDI Any Layer mewakili puncak rekayasa presisi dalam ranah sistem interkoneksi multilayer. Dirancang untuk memenuhi sirkuit yang paling kompleks dan menuntut, papan sirkuit cetak ini menjadi bukti kemajuan dalam miniaturisasi komponen elektronik dan desain sirkuit yang canggih. Menggunakan material FR-4 yang kuat dan dikenal luas, PCB ini tidak hanya tahan lama tetapi juga menunjukkan ketahanan termal dan isolasi listrik yang sangat baik, menjadikannya andalan dalam berbagai aplikasi berkinerja tinggi.

Dalam hal berat tembaga, PCB HDI Any Layer menawarkan rentang serbaguna mulai dari 0,5oz hingga 6oz. Rentang ini memungkinkan penyesuaian ketebalan tembaga yang tepat agar sesuai dengan persyaratan pembawa arus dari aplikasi yang berbeda, memastikan keandalan dan efisiensi papan. Baik desain memerlukan tembaga yang lebih ringan untuk mengakomodasi fitur yang lebih rumit, atau tembaga yang lebih berat untuk aplikasi daya yang lebih tinggi, PCB ini dapat disesuaikan untuk memenuhi spesifikasi tersebut.

Salah satu atribut penting dari papan interkoneksi berdensitas tinggi ini adalah kemampuan kontrol impedansinya. Kontrol impedansi sangat penting untuk menjaga integritas sinyal dalam sirkuit berkecepatan tinggi di mana penyimpangan sekecil apa pun dapat menyebabkan penurunan kinerja yang signifikan. Dengan memastikan impedansi yang konsisten di seluruh papan, PCB HDI Any Layer memfasilitasi transmisi sinyal yang optimal, yang sangat penting untuk elektronik canggih yang mengandalkan komunikasi yang cepat dan akurat antar komponen.

Untuk estetika dan fungsionalitas, PCB HDI Any Layer hadir dengan pilihan warna sablon termasuk putih, hitam, dan kuning. Pilihan ini tidak hanya meningkatkan daya tarik visual papan tetapi juga melayani tujuan praktis. Warna sablon yang kontras memungkinkan pelabelan yang jelas dan identifikasi komponen, titik uji, dan instruksi yang mudah, yang sangat berharga selama proses perakitan dan dalam servis atau diagnostik produk jadi.

Fitur yang menentukan dari PCB HDI Any Layer adalah, seperti namanya, kemampuannya untuk mendukung jumlah lapisan berapa pun. Fleksibilitas luar biasa ini menjadikannya sistem interkoneksi mini yang dapat disesuaikan untuk berbagai aplikasi yang tak ada habisnya, mulai dari perangkat sederhana hingga sistem paling kompleks yang memerlukan banyak lapisan untuk mengakomodasi semua sirkuit dan koneksi yang diperlukan. Kemampuan adaptasi jumlah lapisan juga memungkinkan peningkatan atau modifikasi di masa mendatang, memastikan bahwa PCB dapat berkembang seiring dengan kemajuan teknologi perangkat yang ditenagainya.

PCB HDI Any Layer ini lebih dari sekadar platform untuk komponen elektronik; mereka adalah sistem interkoneksi multilayer canggih yang direkayasa untuk keunggulan. Perhatian cermat terhadap detail, mulai dari pilihan material hingga kontrol impedansi, dan opsi kustomisasi yang tersedia, menunjukkan komitmen untuk menyediakan produk yang tidak hanya memenuhi tetapi melampaui persyaratan ketat manufaktur elektronik modern.

Kesimpulannya, PCB HDI Any Layer adalah pilihan unggul untuk proyek apa pun yang memerlukan papan interkoneksi berdensitas tinggi. Dengan material FR-4 yang kuat, berbagai bobot tembaga, kontrol impedansi yang presisi, warna sablon yang dapat disesuaikan, dan jumlah lapisan yang tidak terbatas, mereka menawarkan keserbagunaan dan kinerja yang tak tertandingi. Baik untuk elektronik konsumen, perangkat medis, telekomunikasi, atau aplikasi kedirgantaraan, PCB ini pasti akan memberikan keandalan, efisiensi, dan interkonektivitas berkualitas tinggi, memperkuat posisinya sebagai komponen penting dalam kemajuan teknologi elektronik.

Fitur:

• Nama Produk: PCB HDI Any Layer
• Warna Sablon: Putih, Hitam, Kuning
• Ukuran Lubang Selesai Minimum: 0,1mm
• Jumlah Lapisan: Lapisan Apa Pun
• Waktu Pengerjaan: 2-5 Hari
• Lebar/Jarak Garis Minimum: 3mil/3mil
• Teknologi High Density Interconnect Any Layer untuk desain kompleks
• Memanfaatkan metodologi High Density Interconnect untuk kinerja listrik yang lebih baik
• Sistem Interkoneksi Multilayer Canggih untuk mendukung berbagai aplikasi

Parameter Teknis:

Aplikasi:

Papan Sirkuit Cetak Multilayer High-Density (PCB HDI Any Layer) adalah puncak teknologi PCB modern, menawarkan fleksibilitas dan keandalan yang belum pernah ada sebelumnya untuk berbagai aplikasi. Papan ini dirancang untuk memenuhi tuntutan ketat perangkat elektronik berkinerja tinggi, di mana ruang sangat terbatas dan integritas sinyal sangat penting. PCB HDI Any Layer menawarkan berbagai warna solder mask termasuk hijau, merah, biru, hitam, kuning, dan putih, memungkinkan kustomisasi dan identifikasi yang mudah selama proses perakitan.

Dengan ukuran lubang minimum 0,1mm, PCB HDI Any Layer ini memfasilitasi penyertaan lebih banyak komponen dalam ruang yang ringkas, meningkatkan fungsionalitas produk akhir tanpa mengorbankan ukuran. Fitur ini sangat bermanfaat dalam aplikasi seperti smartphone, tablet, dan perangkat elektronik portabel lainnya di mana penghematan ruang sangat penting untuk integrasi fitur tambahan.

Pentingnya kontrol impedansi tidak dapat dilebih-lebihkan dalam ranah sirkuit berkecepatan tinggi. PCB HDI Any Layer menawarkan kontrol impedansi yang presisi, memastikan bahwa integritas sinyal terjaga di seluruh papan. Hal ini sangat penting dalam aplikasi seperti infrastruktur komunikasi berkecepatan tinggi, sistem komputasi canggih, dan elektronik pertahanan dan kedirgantaraan yang canggih di mana kinerja yang konsisten sangat penting.

Untuk menjamin keandalan setiap Papan Sirkuit Cetak Multilayer High-Density, pengujian ketat dilakukan termasuk Flying Probe Test dan E-test. Protokol pengujian ini memastikan bahwa setiap PCB bebas dari cacat dan memenuhi standar kualitas ketat yang diperlukan dalam perangkat medis, elektronik otomotif, dan industri keandalan tinggi lainnya.

Terakhir, pilihan warna sablon untuk PCB HDI Any Layer—putih, hitam, dan kuning—memberikan tanda yang jelas dan terbaca untuk identifikasi dan penempatan komponen, yang penting selama proses perakitan. Industri seperti manufaktur elektronik konsumen dan otomatisasi industri di mana perakitan yang kompleks umum terjadi akan menemukan fitur ini sangat menguntungkan.

Kesimpulannya, produk PCB HDI Any Layer adalah komponen penting untuk aplikasi teknologi tinggi apa pun di mana Papan Sirkuit Cetak Multilayer High-Density diperlukan. Keserbagunaan dan kinerja tingginya membuatnya cocok untuk berbagai skenario, mulai dari gadget konsumen sehari-hari hingga sistem elektronik paling canggih dan menuntut.

Kustomisasi:

PCB HDI Any Layer kami menawarkan berbagai layanan kustomisasi produk yang dirancang untuk memenuhi persyaratan spesifik Anda. Dengan waktu pengerjaan yang mengesankan selama 2-5 hari, kami memastikan bahwa proyek Anda tetap berjalan tanpa mengorbankan kualitas.

PCB HDI Any Layer menampilkan cincin anular minimum 3mil, memastikan koneksi pad yang kuat, dan ukuran lubang minimum 0,1mm, mengakomodasi lubang tembus terkecil untuk desain kompleks dan Sistem Perakitan High-Density.

Kami dapat mengakomodasi jumlah lapisan apa pun yang diperlukan untuk proyek Anda, memberikan fleksibilitas untuk mendukung desain rumit dan aplikasi elektronik canggih.

Untuk meningkatkan kinerja dan umur panjang PCB Anda, kami menawarkan berbagai finishing permukaan termasuk HASL, ENIG, Immersion Silver, dan OSP. Setiap finishing diaplikasikan dengan presisi untuk memastikan solderabilitas yang andal dan perlindungan terhadap oksidasi.

Pilih PCB HDI Any Layer kami untuk proyek Anda berikutnya untuk memanfaatkan teknologi Sistem Perakitan High-Density dan layanan kustomisasi mutakhir yang menetapkan standar keunggulan dalam industri PCB.

Dukungan dan Layanan:

PCB HDI Any Layer kami dirancang untuk memenuhi standar kualitas dan keandalan tertinggi. Untuk memastikan kinerja terbaik produk Anda, kami menawarkan dukungan teknis dan layanan yang komprehensif. Dukungan kami mencakup akses ke banyak sumber daya online, termasuk dokumentasi teknis, FAQ, dan panduan pemecahan masalah. Selain itu, kami memberikan bantuan langsung dari tim insinyur berpengalaman kami yang dapat membantu dengan pertimbangan desain, pemilihan material, dan optimalisasi untuk manufaktur.

Layanan kami juga mencakup rangkaian lengkap kemampuan pengujian untuk menjamin bahwa PCB HDI Any Layer Anda berkinerja sesuai spesifikasi. Ini termasuk pengujian listrik, pengujian kontrol impedansi, dan siklus termal, di antara lainnya. Selain itu, kami menawarkan layanan canggih seperti inspeksi X-ray dan inspeksi optik otomatis (AOI) untuk memastikan integritas lapisan dalam dan microvia. Jika Anda mengalami masalah dengan produk kami, tim dukungan teknis kami berkomitmen untuk memberikan solusi yang cepat dan efektif untuk meminimalkan potensi downtime.

Kami berdedikasi untuk perbaikan berkelanjutan dan kepuasan pelanggan. Dukungan dan layanan kami bertujuan untuk memberikan ketenangan pikiran, mengetahui bahwa Anda memiliki mitra yang andal dalam kebutuhan PCB Anda. Silakan merujuk ke situs web kami atau hubungi tim layanan pelanggan kami untuk bantuan lebih lanjut dengan PCB HDI Any Layer Anda.
