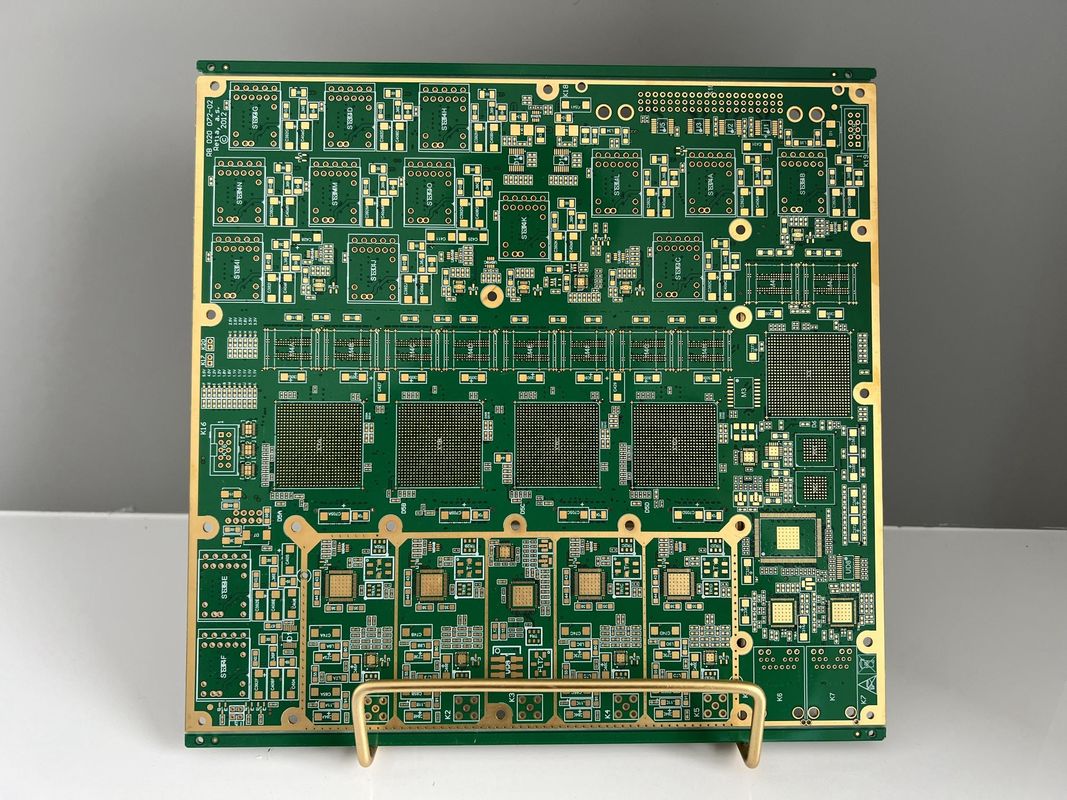

HDI Berkinerja Tinggi Lapisan Mana pun Papan PCB ENIG Permukaan Selesaikan 0,2-6mm

Deskripsi Produk:

Papan Sirkuit Cetak (PCB) Any Layer High-Density Interconnect (HDI) berada di puncak teknologi PCB, melayani proyek papan kabel berdensitas tinggi dan kompleks di berbagai industri. Papan ini dirancang untuk memenuhi persyaratan ketat aplikasi berkecepatan tinggi dan frekuensi tinggi di mana ruang, berat, dan kinerja adalah faktor kritis. Dengan kemampuan untuk memiliki jumlah lapisan berapa pun, PCB Any Layer HDI ini menawarkan fleksibilitas desain yang tak tertandingi, menjadikannya pilihan yang sangat baik untuk rakitan elektronik canggih.

Salah satu fitur yang paling menonjol dari PCB Any Layer HDI adalah kemampuan jumlah lapisannya yang ekstensif. Hal ini memungkinkan sejumlah besar sirkuit untuk dikompresi ke dalam faktor bentuk kecil, yang penting untuk perangkat elektronik modern yang membutuhkan kabel kompleks dan fungsionalitas tinggi. Teknologi any layer memungkinkan koneksi dibuat antara lapisan PCB mana pun, yang mengoptimalkan integritas sinyal dan kinerja listrik produk akhir.

Dalam hal lapisan permukaan, PCB Any Layer HDI hadir dengan berbagai pilihan untuk dipilih, termasuk Hot Air Solder Leveling (HASL), Electroless Nickel Immersion Gold (ENIG), Immersion Silver, dan Organic Solderability Preservatives (OSP). Masing-masing lapisan permukaan ini menawarkan manfaat unik. HASL hemat biaya dan memberikan kemampuan solder yang baik, sementara ENIG menawarkan ketahanan korosi yang sangat baik dan ideal untuk komponen fine-pitch. Immersion Silver dikenal karena kerataan dan konduktivitasnya yang sangat baik, dan OSP menyediakan permukaan yang bersih dan bebas timbal yang cocok untuk persyaratan penyolderan yang kompleks.

Berat tembaga adalah atribut penting lainnya dari papan kabel berdensitas tinggi ini. Dengan pilihan mulai dari 0,5oz hingga 6oz, PCB Any Layer HDI dapat mengakomodasi berbagai persyaratan pembawa arus, memastikan bahwa mereka dapat disesuaikan untuk memenuhi kebutuhan daya dan sinyal aplikasi. Berat tembaga yang lebih berat sangat bermanfaat dalam aplikasi di mana manajemen termal menjadi perhatian, karena membantu menghilangkan panas secara lebih efektif.

Kontrol impedansi adalah spesifikasi penting dalam desain dan produksi PCB Any Layer HDI. Papan ini direkayasa dengan presisi untuk memastikan bahwa impedansi jejak dan via memenuhi persyaratan spesifik aplikasi. Hal ini sangat penting untuk menjaga integritas sinyal, terutama dalam sirkuit berkecepatan tinggi dan frekuensi tinggi di mana penyimpangan apa pun dapat mengakibatkan hilangnya sinyal atau pantulan.

Selain itu, aspek estetika dan fungsional dari PCB Any Layer HDI ditangani dengan ketersediaan berbagai warna silkscreen, termasuk putih, hitam, dan kuning. Lapisan silkscreen penting untuk menambahkan tanda yang dapat dibaca manusia pada PCB, seperti pengenal komponen dan titik uji, yang memfasilitasi perakitan dan pemecahan masalah yang lebih mudah. Pilihan warna dapat meningkatkan visibilitas tanda-tanda ini atau memberikan tampilan tertentu agar sesuai dengan preferensi branding atau desain produk akhir.

PCB Any Layer High Density Interconnect mewakili lompatan maju dalam manufaktur PCB, mengakomodasi tuntutan yang berkembang untuk elektronik yang lebih ringkas, efisien, dan berkinerja tinggi. Papan ini sangat cocok untuk aplikasi di telekomunikasi, perangkat medis, pertahanan dan kedirgantaraan, dan bidang lain di mana pengemasan elektronik canggih diperlukan. Dengan keandalan interkoneksi yang sangat baik, jumlah lapisan yang tinggi, dan karakteristik listrik yang unggul, PCB Any Layer HDI adalah pilihan strategis bagi desainer yang ingin mendorong batas desain elektronik dan mencapai keunggulan kompetitif di pasar masing-masing.

Kesimpulannya, PCB Any Layer High Density Interconnect adalah bukti kemajuan dalam teknologi PCB. Mereka menawarkan kombinasi jumlah lapisan tinggi, lapisan permukaan serbaguna, opsi berat tembaga yang substansial, kontrol impedansi yang ketat, dan berbagai warna silkscreen, menjadikannya solusi yang dapat disesuaikan untuk persyaratan papan kabel yang kompleks dan berdensitas tinggi. Baik Anda mengerjakan perangkat elektronik konsumen mutakhir atau komponen kedirgantaraan kritis, PCB Any Layer HDI memberikan keandalan, kinerja, dan presisi yang dibutuhkan untuk mewujudkan proyek inovatif Anda.

Fitur:

• Nama Produk: PCB Any Layer HDI
• Papan Interkoneksi Kepadatan Tinggi
• Papan Sirkuit Cetak Kepadatan Tinggi Multilapis
• Papan Interkoneksi Any-Layer
• Warna Silkscreen: Putih, Hitam, Kuning
• Cincin Anular Min: 3mil
• Ukuran Lubang Minimum: 0,1mm
• Pengujian: Flying Probe Test, E-test
• Warna Solder Mask: Hijau, Merah, Biru, Hitam, Kuning, Putih

Parameter Teknis:

Aplikasi:

PCB Any Layer HDI (High-Density Interconnect) adalah Papan Sirkuit Cetak Kepadatan Tinggi Multilapis yang canggih yang dirancang khusus untuk memenuhi kebutuhan kompleks elektronik modern. Atribut produk seperti cincin anular minimum 3mil, penggunaan bahan FR-4, kontrol impedansi, dan lebar/jarak garis minimum 3mil/3mil, menjadikannya pilihan ideal untuk berbagai aplikasi dan skenario.

Salah satu acara aplikasi utama untuk PCB Any Layer HDI adalah di bidang komputasi berkinerja tinggi. Kepadatan tinggi papan ini memungkinkan mereka untuk mendukung generasi terbaru prosesor dan modul memori, yang membutuhkan Papan Sirkuit Cetak Kepadatan Tinggi Multilapis untuk menangani banyak sinyal pada kecepatan tinggi. Kontrol impedansi yang tepat memastikan integritas sinyal untuk transfer data berkecepatan tinggi, menjadikan papan ini sempurna untuk server, pusat data, dan superkomputer.

Selain itu, Papan Interkoneksi Kepadatan Tinggi sangat penting dalam bidang telekomunikasi. Perangkat seperti smartphone, tablet, dan sistem komunikasi nirkabel lainnya mendapat manfaat dari ukuran ringkas dan kinerja listrik yang ditingkatkan yang disediakan oleh PCB ini. PCB Any Layer HDI memungkinkan tata letak komponen yang lebih padat, yang penting untuk elektronik portabel yang memiliki ruang terbatas tetapi membutuhkan fungsionalitas tinggi.

Dalam industri medis, PCB Any Layer High Density Interconnect digunakan dalam peralatan medis kritis. Perangkat seperti mesin MRI, pemindai CT, dan alat diagnostik lainnya mengandalkan presisi tinggi dan keandalan yang ditawarkan PCB ini. Kemampuan untuk menahan Flying Probe Testing dan E-testing memastikan bahwa setiap papan memenuhi persyaratan ketat yang diperlukan untuk aplikasi medis.

Selanjutnya, PCB ini juga lazim di sektor otomotif, di mana elektronik canggih semakin umum. Dari unit kontrol mesin hingga sistem infotainment, PCB Any Layer HDI memberikan keandalan dan daya tahan yang dibutuhkan untuk menahan lingkungan yang keras yang ditemui dalam aplikasi otomotif.

Terakhir, sistem kedirgantaraan dan pertahanan juga memanfaatkan PCB Any Layer High Density Interconnect untuk sistem elektronik canggih mereka. Sektor-sektor ini membutuhkan komponen yang dapat beroperasi secara andal dalam kondisi ekstrem, dan ketahanan bahan FR-4 dikombinasikan dengan kemampuan interkoneksi kepadatan tinggi menjadikannya pilihan yang jelas.

Kesimpulannya, PCB Any Layer HDI serbaguna dan dapat diterapkan di berbagai industri teknologi tinggi karena kinerja listrik, keandalan, dan skalabilitasnya yang unggul. Baik itu komputasi, telekomunikasi, medis, otomotif, atau kedirgantaraan dan pertahanan, Papan Sirkuit Cetak Kepadatan Tinggi Multilapis ini direkayasa untuk berkinerja dalam keadaan yang paling menuntut.

Kustomisasi:

PCB Any Layer HDI kami menawarkan berbagai Layanan Kustomisasi Produk untuk memenuhi kebutuhan sistem perakitan kepadatan tinggi yang tepat. Kami menyediakan opsi pengujian komprehensif, termasuk Flying Probe Test dan E-test, untuk memastikan bahwa setiap Papan Interkoneksi Any-Layer memenuhi standar kualitas kami yang ketat.

Ukuran lubang selesai minimum yang dapat kami capai sekecil 0,1mm, memungkinkan desain papan interkoneksi sirkuit terintegrasi kepadatan tinggi yang membutuhkan pola yang tepat dan rumit. Pilihan warna solder mask kami meliputi Hijau, Merah, Biru, Hitam, Kuning, dan Putih, memberi Anda fleksibilitas untuk memilih estetika yang sempurna untuk proyek Anda.

Kami juga melayani berbagai persyaratan dalam hal berat tembaga, mulai dari 0,5oz hingga 6oz, untuk mengakomodasi kapasitas pembawa arus dan kebutuhan daya tahan yang berbeda. Selain itu, teknologi kami memungkinkan lebar dan jarak garis minimum 3mil/3mil, yang sangat penting untuk desain rumit yang terkait dengan Papan Interkoneksi Any-Layer.

Dukungan dan Layanan:

PCB Any Layer HDI kami dilengkapi dengan dukungan teknis dan layanan komprehensif untuk memastikan tingkat kepuasan tertinggi. Dengan teknologi High-Density Interconnector (HDI) kami yang canggih, kami dapat mendukung desain kompleks dengan keandalan dan presisi tinggi. Dukungan kami meliputi:

Konsultasi Desain: Tim ahli kami tersedia untuk membantu pertimbangan desain PCB, memastikan bahwa tata letak Anda dioptimalkan untuk teknologi HDI Any Layer.

Dukungan Manufaktur: Kami memandu Anda melalui proses manufaktur, memberikan wawasan tentang pemilihan material, tumpukan lapisan, dan kemampuan proses untuk memenuhi persyaratan Anda.

Jaminan Kualitas: Produk kami menjalani pengujian ketat dan prosedur kontrol kualitas untuk menjamin bahwa mereka memenuhi semua standar industri dan persyaratan kualitas spesifik Anda.

Dokumentasi Teknis: Kami menyediakan dokumentasi terperinci yang mencakup spesifikasi, instruksi penanganan, dan panduan untuk praktik terbaik selama perakitan dan integrasi.

Dukungan Purna Jual: Komitmen kami kepada Anda berlanjut setelah pengiriman dengan dukungan purna jual untuk mengatasi kekhawatiran atau masalah apa pun yang mungkin timbul selama penggunaan PCB Any Layer HDI kami.

Untuk pertanyaan teknis atau bantuan dengan PCB Any Layer HDI Anda, tim dukungan khusus kami siap membantu Anda mencapai kinerja terbaik dari produk Anda.
