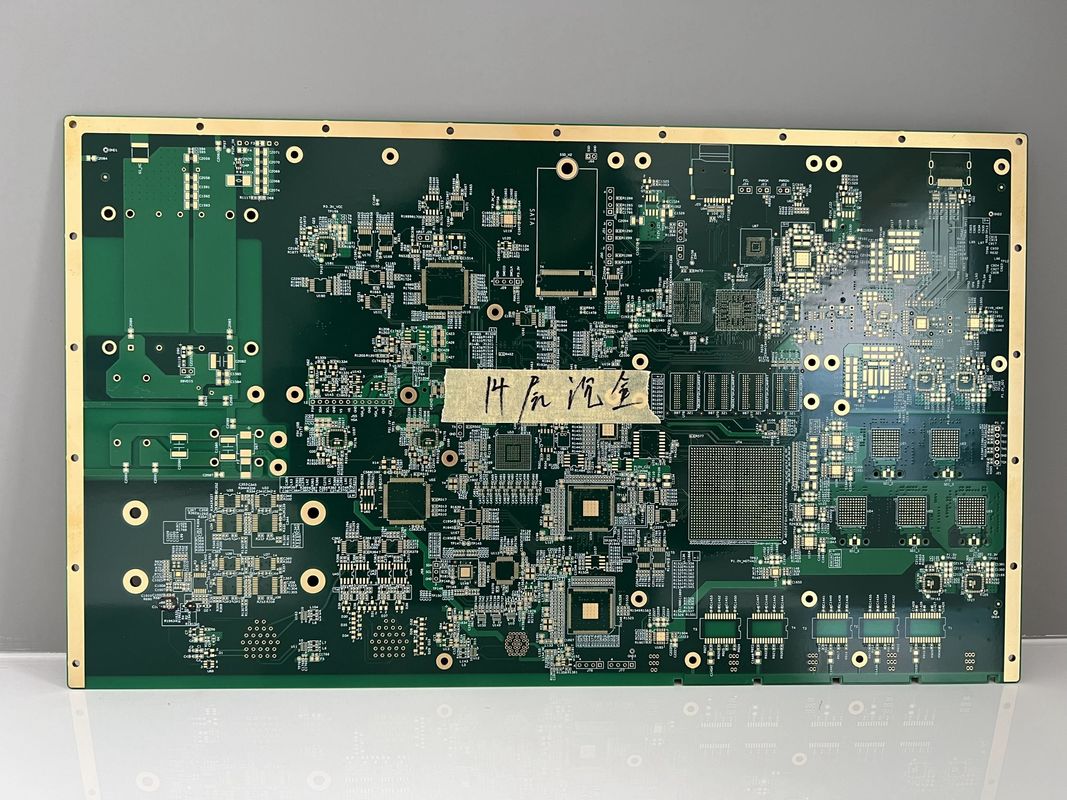

Disesuaikan Anylayer HDI Printed Circuit Board Dengan 3 Mil Min. Ring Ring

Deskripsi produk:

HDI Any Layer PCBs (High-Density Integrated Circuit Interconnection Boards) mewakili teknologi papan sirkuit cetak (PCB) modern, memenuhi kebutuhan yang berkembang untuk papan sirkuit yang lebih kecil,lebih efisien, dan komponen elektronik yang sangat terintegrasi. PCB HDI canggih kami menawarkan kinerja dan keandalan yang tak tertandingi untuk berbagai aplikasi, termasuk tetapi tidak terbatas pada,telekomunikasi, elektronik konsumen, otomotif, dan perangkat medis.

PCB High-Density Interconnect (HDI) kami diproduksi dengan presisi dan standar kualitas tertinggi, memastikan bahwa setiap papan memenuhi tuntutan ketat dari sirkuit elektronik yang kompleks saat ini.Dengan lead time berkisar dari cepat 2-5 hari, kami berkomitmen untuk mengirimkan HDI PCB AnyLayer Anda dengan cepat tanpa mengorbankan kualitas, memungkinkan Anda untuk mempercepat siklus pengembangan produk Anda dan pergi ke pasar lebih cepat.

Penutup permukaan PCB memainkan peran penting dalam kinerjanya dan umur panjang. PCB HDI kami tersedia dengan berbagai penutup permukaan untuk memenuhi persyaratan spesifik aplikasi Anda.Pilihan termasuk HASL (Hot Air Solder Leveling), ENIG (Electroless Nickel Immersion Gold), Immersion Silver, dan OSP (Organic Solderable Preservatives).Masing-masing dari finishing ini menawarkan manfaat yang unik, seperti soldebilitas yang sangat baik, ketahanan korosi, dan bondabilitas kawat, memastikan bahwa HDI Any Layer PCB Anda mempertahankan integritasnya sepanjang umur operasionalnya.

Untuk memastikan kualitas tertinggi dari High-Density Integrated Circuit Interconnection Board kami, kami menggunakan metode pengujian canggih seperti Flying Probe Test dan E-test.Protokol pengujian canggih ini memungkinkan kita untuk mendeteksi masalah potensial di awal proses manufaktur, sehingga menghindari pekerjaan ulang mahal atau kegagalan di lapangan. pengujian adalah bagian integral dari proses produksi kami,Itulah sebabnya kami berinvestasi besar-besaran dalam peralatan canggih dan teknisi terampil untuk melakukan pemeriksaan komprehensif pada setiap HDI PCB yang kami produksi.

Salah satu atribut yang paling signifikan dari HDI AnyLayer PCB kami adalah ukuran lubang minimal selesai 0,1mm. kemampuan luar biasa ini memungkinkan pembuatan fitur yang sangat halus,yang penting untuk desain interkoneksi kepadatan tinggi di mana ruang adalah premiKemampuan untuk mengakomodasi vias kecil memungkinkan desain sirkuit yang lebih kompleks dan kompak, memungkinkan untuk mencapai fungsionalitas yang lebih tinggi dalam faktor bentuk yang lebih kecil.Atribut ini sangat bermanfaat untuk aplikasi di mana penghematan ruang dan peningkatan kinerja sangat penting.

Ukuran lubang minimal 0,1 mm tidak hanya mencerminkan kemampuan teknis kami tetapi juga komitmen kami untuk inovasi dan mengejar terus menerus untuk mendorong batas desain PCB.Fitur ini memfasilitasi integrasi beberapa lapisan dalam PCBDengan memanfaatkan kemampuan canggih dari HDI AnyLayer PCB kami,desainer dan insinyur dapat mewujudkan proyek yang paling ambisius dengan percaya diri.

Kesimpulannya, PCB HDI AnyLayer kami menyediakan solusi interkoneksi yang kuat dan andal untuk sirkuit terintegrasi kepadatan tinggi.protokol pengujian yang ketat, dan fitur desain canggih seperti ukuran lubang minimal selesai 0,1mm, produk kami dirancang untuk memenuhi tantangan industri elektronik saat ini.Apakah Anda mengembangkan teknologi mutakhir atau mengoptimalkan desain yang sudah ada, PCB Interconnect Densitas Tinggi kami adalah pilihan ideal untuk mencapai kinerja tinggi, keandalan, dan efisiensi dalam produk elektronik Anda.

Fitur:

• Nama produk: HDI PCB berlapis apa pun
• Pengujian: Uji Probe Terbang, Uji E
• Ukuran Lubang Minimal: 0,1 mm untuk Sistem Perhimpunan Densitas Tinggi
• Tembaga Berat: 0.5oz-6oz untuk kinerja listrik yang kuat
• Opsi finishing permukaan: HASL, ENIG, Immersion Silver, OSP untuk soldering yang dapat diandalkan
• Bahan: FR-4 Berkinerja Tinggi untuk Interkoneksi Densitas Tinggi Konstruksi Lapisan Apa pun

Parameter teknis:

Aplikasi:

PCB High Density Interconnect Any Layer (HDI Any Layer) berada di garis depan teknologi papan sirkuit canggih, memberikan fleksibilitas dan presisi yang tak tertandingi.Dengan kemampuan untuk mengakomodasi setiap jumlah lapisan, papan ini dirancang untuk memenuhi tuntutan ketat dari perangkat elektronik yang canggih. HDI AnyLayer PCB membanggakan lebar garis minimum dan jarak hanya 3mil / 3mil,membuat mereka ideal untuk aplikasi di mana ruang adalah di premium dan integritas sinyal yang tinggi adalah suatu keharusan.

Salah satu skenario aplikasi utama untuk HDI AnyLayer PCB adalah di bidang elektronik konsumen.dimana teknologi papan interkoneksi kepadatan tinggi memungkinkan untuk sejumlah besar fungsi dalam faktor bentuk yang lebih kecilSelain itu, teknologi yang dapat dipakai, yang membutuhkan desain yang kompak dan efisien,manfaat secara signifikan dari kemampuan papan interkoneksi berlapis apa pun untuk menumpuk lapisan dengan padat tanpa mengorbankan kinerja.

Dalam bidang perangkat medis, HDI Any Layer PCB sangat penting untuk memastikan bahwa peralatan seperti perangkat diagnostik genggam dan sistem pemantauan portabel tetap dapat diandalkan dan akurat.Keakuratan garis halus dari PCB ini mendukung transmisi sinyal berkecepatan tinggi yang dibutuhkan untuk teknologi medis kritis, menyediakan diagnosis dan perawatan yang menyelamatkan nyawa dalam jejak miniatur.

Sistem kedirgantaraan dan pertahanan juga memanfaatkan kemampuan canggih dari HDI AnyLayer PCB.papan berkinerja tinggi yang dapat menahan kondisi ekstrim sambil mempertahankan ukuran yang kompak sangat pentingTeknologi HDI memungkinkan desain multi-lapisan yang kompleks yang penting untuk navigasi, komunikasi, dan sistem pengawasan.

Pilihan warna topeng solder, termasuk hijau, merah, biru, hitam, kuning, dan putih, memungkinkan kustomisasi untuk persyaratan desain tertentu dan preferensi estetika.dikombinasikan dengan waktu pengiriman cepat 2-5 hari, memastikan bahwa proyek dapat berjalan dengan cepat tanpa mengorbankan kualitas.integritas HDI Any Layer PCB diverifikasi melalui metode pengujian yang ketat seperti Flying Probe Test dan E-test, memastikan bahwa setiap papan memenuhi standar fungsi dan keandalan tertinggi.

Singkatnya, HDI Any Layer PCB adalah solusi serbaguna untuk berbagai aplikasi di mana kepadatan, presisi, dan keandalan sangat penting.Kemampuan mereka untuk beradaptasi dengan jumlah lapisan apa pun dan standar manufaktur canggih mereka membuat mereka menjadi komponen penting dalam pengembangan elektronik mutakhir di berbagai industri.

Pengaturan:

HDI kami (High-Density Interconnect) PCB Lapisan Mana pun menyediakan Sistem Interkoneksi Multilayer yang canggih dengan berbagai pilihan kustomisasi untuk memenuhi kebutuhan spesifik Anda.PCB kami sangat ideal untuk aplikasi yang membutuhkan Sistem Interkoneksi Miniatur dan Sistem Majelis Densitas Tinggi, memastikan kinerja dan keandalan yang tinggi.

Pilih dari berbagai warna silkscreen yang sesuai dengan preferensi desain Anda atau untuk membantu membedakan berbagai PCB dalam sistem yang kompleks.

HDI Any Layer PCB dibuat menggunakan bahan FR-4 berkualitas tinggi, yang dikenal dengan isolasi listrik dan stabilitas mekaniknya yang sangat baik, sehingga cocok untuk sebagian besar aplikasi.

Untuk mengakomodasi kompleksitas desain dan aplikasi yang berbeda, PCB kami dapat disesuaikan dengan ketebalan mulai dari 0,2 mm hingga 6,0 mm, memberikan fleksibilitas dalam desain produk Anda.

Proses manufaktur presisi kami memungkinkan cincin cincin minimal 3mil, memastikan koneksi yang dapat diandalkan dan kepatuhan terhadap spesifikasi desain yang ketat.

Kami memahami pentingnya waktu dalam pengembangan produk, itulah sebabnya kami menawarkan waktu pengiriman cepat 2-5 hari, memungkinkan Anda untuk mempercepat garis waktu proyek Anda tanpa mengorbankan kualitas.

Dukungan dan Layanan:

PCB HDI AnyLayer kami dirancang dengan ketepatan dan keandalan yang maksimal,Memastikan kinerja interkoneksi dengan kepadatan tinggi yang memenuhi kebutuhan aplikasi elektronik canggih saat iniUntuk memberikan dukungan terbaik dan memastikan kesuksesan Anda, kami menawarkan dukungan teknis dan layanan komprehensif untuk produk HDI Any Layer PCB kami.

Dukungan Teknis:

Tim ahli kami yang berdedikasi tersedia untuk membantu dengan pertanyaan teknis atau masalah yang mungkin Anda hadapi.Dari tantangan desain untuk pertanyaan tentang spesifikasi bahan atau proses manufaktur, kami di sini untuk memberikan panduan dan solusi untuk memastikan PCB Anda bekerja seperti yang diharapkan.

Layanan Review Desain:

Sebelum desain PCB Anda mulai diproduksi, insinyur kami dapat melakukan tinjauan menyeluruh untuk mengidentifikasi masalah potensial dan menyarankan perbaikan.Pendekatan proaktif ini membantu meminimalkan risiko rework mahal dan memastikan bahwa PCB Anda dioptimalkan untuk manufaktur dan kinerja.

Layanan purna jual:

Kami mendukung kualitas PCB HDI AnyLayer kami dan berkomitmen untuk kepuasan Anda.kami terus memberikan dukungan untuk mengatasi masalah yang mungkin Anda miliki dengan produkApakah itu pertanyaan tentang instalasi atau kinerja, tim purna jual kami siap untuk membantu Anda.

Penjaminan mutu:

PCB HDI AnyLayer kami menjalani pengujian dan prosedur kontrol kualitas yang ketat untuk memastikan mereka memenuhi standar industri tertinggi.Kami berkomitmen untuk memberikan produk yang dapat Anda andalkan untuk kinerja dan umur panjang mereka.

Dokumen dan Sumber Daya:

Akses ke sejumlah dokumen teknis, termasuk lembar data, manual pengguna, dan catatan aplikasi, yang dirancang untuk memberikan informasi rinci tentang HDI Any Layer PCB kami.Sumber daya online kami tersedia untuk membantu Anda lebih memahami dan menggunakan produk kami.

Untuk bantuan apa pun yang Anda butuhkan dengan PCB HDI AnyLayer kami, silakan jangan ragu untuk menghubungi tim dukungan teknis kami.Kami di sini untuk memastikan pengalaman Anda dengan produk kami lancar dan sukses.
