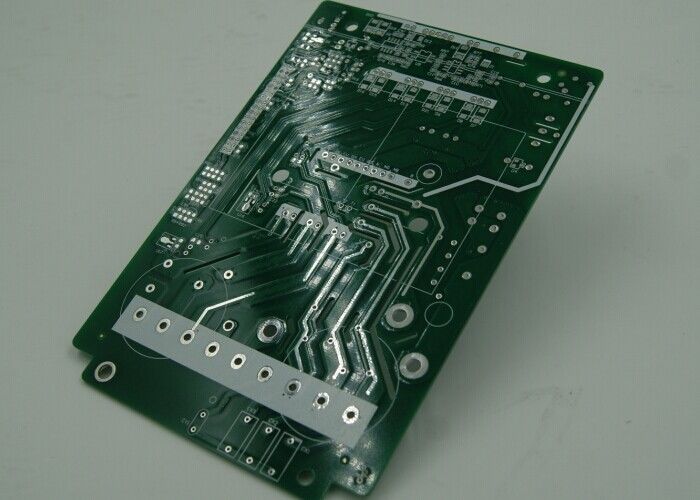

Immersion Gold Thick Copper PCB IPC II Standar 3mil Ruang garis minimum

Immersion Gold Thick Copper PCB IPC II Standar 3mil Ruang garis minimum

PCB tembaga tebal emas

PCB tembaga tebal Standar IPC II

Pemanasan emas ekstrim tembaga pcb

Hubungi Kami
Minta Kutipan
Rincian produk
Ruang Baris Minimal:
3mil (0,075mm)
Proses:
Perendaman Emas / sliver
Kode Hs:
8534009000
Tes PCB:
Pengujian 100%.
standar PCB:
standar IPC-II
Standar:
IPC-A-610 Kelas II-III
Lebar garis minimum:
3mil (0,075mm)
Ketebalan Tembaga:
6-10 ons
Menyoroti:

PCB tembaga tebal emas

,

PCB tembaga tebal Standar IPC II

,

Pemanasan emas ekstrim tembaga pcb

Syarat Pembayaran & Pengiriman
Deskripsi Produk

PCB Emas Imersi Tembaga Berat Standar IPC II Ruang Garis Minimum 3mil

Deskripsi Produk:

Produk PCB Tembaga Berat adalah penawaran luar biasa di pasar PCB Berisi Tembaga, yang dirancang untuk memenuhi tuntutan ketat elektronik daya dan aplikasi listrik canggih. PCB ini berbeda karena konstruksinya yang kokoh dan kapasitas yang ditingkatkan untuk menangani beban arus tinggi, berkat ketebalan tembaganya yang signifikan mulai dari 6 hingga 10 OZ. Dibuat dengan cermat untuk memastikan keandalan dan daya tahan, papan ini bukan sekadar PCB biasa, tetapi fondasi yang mendukung komponen dan sistem listrik yang paling menuntut.

Salah satu atribut utama PCB Tembaga Tebal ini adalah ukuran lubang minimumnya, yang tepat hingga 0,2 MM. Fitur ini sangat penting untuk membuat pola pitch halus yang diperlukan untuk perangkat elektronik modern yang membutuhkan penempatan komponen berdensitas tinggi. Presisi dalam ukuran lubang memungkinkan konektivitas dan fungsionalitas yang ditingkatkan, yang sangat penting untuk kinerja PCB dalam berbagai aplikasi.

Proses manufaktur Papan Sirkuit Cetak Tembaga Berat (PCB) ini menggunakan teknik canggih Emas/Perak Imersi. Proses ini memastikan lapisan tipis emas atau perak diaplikasikan secara merata di atas permukaan tembaga, yang tidak hanya memberikan koneksi listrik yang kuat dan andal untuk komponen tetapi juga berkontribusi pada umur panjang PCB dengan mencegah oksidasi. Proses imersi menjamin bahwa hasil akhir permukaan berkualitas tertinggi, yang sangat penting dalam menjaga integritas transmisi sinyal.

Dengan ketebalan tembaga yang substansial, PCB ini dirancang untuk memfasilitasi konduksi arus tinggi, mendistribusikan panas secara efektif, dan menahan tekanan termal. Penggunaan tembaga 6 hingga 10 OZ dalam konstruksi PCB merupakan bukti kemampuannya untuk berkinerja dalam kondisi ekstrem. Atribut ini juga memungkinkan PCB untuk mendukung komponen yang lebih berat dan menahan tekanan mekanis yang dapat terjadi selama pengoperasian elektronik berdaya tinggi.

Ukuran papan 6*9cm dipilih dengan cermat untuk menyediakan area kerja yang ringkas namun memadai untuk berbagai aplikasi. Ukuran ini ideal untuk prototipe dan produksi massal, memastikan bahwa PCB dapat digunakan dalam berbagai perangkat elektronik. Dari konverter daya industri hingga sistem daya otomotif, ukuran PCB ini serbaguna dan dapat diintegrasikan dengan mulus ke dalam pengaturan yang berbeda.

Spesifikasi penting untuk PCB apa pun adalah lebar garis minimum, yang untuk produk ini adalah 3mil (0,075mm). Lebar garis yang sangat sempit ini memungkinkan tata letak berdensitas tinggi, yang sangat penting untuk perangkat elektronik miniatur saat ini. Garis yang lebih sempit berarti lebih banyak garis per satuan luas, dan dengan demikian, lebih banyak jalur untuk sinyal listrik, yang berarti kinerja dan skalabilitas yang lebih baik untuk desain sirkuit yang kompleks.

Singkatnya, produk PCB Tembaga Berat adalah solusi yang kuat, serbaguna, dan berkinerja tinggi untuk berbagai aplikasi elektronik yang membutuhkan PCB Tembaga Tebal. Ukuran lubang minimumnya yang halus, proses Emas/Perak Imersi canggih, ketebalan tembaga yang substansial, ukuran papan optimal, dan lebar garis minimum yang presisi menjadikannya produk yang sangat dicari di industri elektronik. Baik untuk aplikasi kelas industri atau elektronik konsumen yang canggih, Papan Sirkuit Cetak Tembaga Berat (PCB) ini direkayasa untuk memberikan kinerja dan keandalan yang tak tertandingi.



Fitur:

  • Nama Produk: PCB Tembaga Berat
  • Ruang Garis Minimum: 3mil (0,075mm)
  • Proses: Emas/Perak Imersi
  • Ketebalan Tembaga: 6-10 OZ
  • Nama Produksi: Papan Sirkuit Cetak
  • Tes Pcb: Pengujian 100%
  • Kata Kunci:
    • PCB Tembaga Tugas Berat
    • PCB Tembaga Tebal
    • PCB Berlapis Tembaga


Parameter Teknis:

Parameter Spesifikasi
Nama Produksi Papan Sirkuit Cetak
Paket Karton + Pita Pengikat
Ketebalan Tembaga 6-10 OZ
Ketebalan Masker Solder 20-50UM
Masker Solder Biru
Ukuran Papan 6*9cm
Standar IPC-A-610 Kelas II-III
Ukuran Lubang Min 0.2MM
Jumlah Lapisan 2 Lapisan
Proses Emas/perak Imersi


Aplikasi:

PCB Tembaga Berat, sesuai dengan Standar IPC-II, adalah produk yang sangat tahan lama dan andal yang dirancang untuk digunakan dalam berbagai aplikasi yang kuat. Dengan proses yang mencakup Emas/Perak Imersi, PCB ini menjamin konduktivitas terbaik dan hasil akhir yang andal, sesuai dengan standar ketat IPC-A-610 Kelas II-III. Kode HS untuk produk ini adalah 8534009000, dan hadir dalam ukuran papan 6*9cm, menjadikannya serbaguna untuk berbagai instalasi.

Aplikasi PCB Tembaga Berat umumnya mencakup kontrol industri di mana PCB Berisi Tembaga dapat menahan beban arus tinggi dan memastikan keselamatan serta umur panjang sistem elektronik. Jenis PCB ini sangat bermanfaat dalam elektronik daya di mana PCB Berkonten Tembaga Tinggi sangat penting untuk pembuangan panas yang efisien, mengurangi tekanan termal pada komponen dan meningkatkan kinerja di lingkungan yang keras.

Skenario lain di mana PCB Diperkaya Tembaga sangat berharga adalah dalam sistem otomotif. Dengan kendaraan yang semakin bergantung pada sistem elektronik untuk fungsionalitas dan keselamatan, PCB Tembaga Berat memberikan ketahanan yang diperlukan untuk menangani getaran, siklus termal, dan arus tinggi, memenuhi standar ketat industri otomotif.

Aplikasi pertahanan dan kedirgantaraan juga sangat diuntungkan dari PCB Tembaga Berat. Manajemen termal yang luar biasa dan kemampuan penanganan arus tinggi sangat penting untuk keandalan sistem komunikasi, jaringan distribusi daya, dan kontrol penerbangan kritis. Kepatuhan terhadap standar IPC-A-610 Kelas II-III memastikan bahwa PCB ini dapat bertahan dalam kondisi ekstrem operasi pertahanan dan kedirgantaraan.

Di bidang energi terbarukan, PCB Tembaga Berat sering digunakan dalam inverter tenaga surya, generator tenaga angin, dan penyearah daya tinggi. Kandungan tembaga yang tinggi memungkinkan transfer daya yang efisien dengan kerugian minimal, yang merupakan fundamental dalam mengoptimalkan kinerja sistem energi terbarukan.

Terakhir, perangkat medis yang membutuhkan distribusi energi yang tepat untuk diagnostik atau pengobatan dapat memanfaatkan PCB Tembaga Berat untuk kinerja yang andal dan kepatuhan terhadap standar keselamatan. Kombinasi kepatuhan Standar IPC-II dan konstruksi yang kuat berarti PCB ini dapat dipercaya di ranah teknologi medis yang sensitif dan menuntut.

Sebagai kesimpulan, produk PCB Tembaga Berat, dengan fitur-fiturnya yang kuat dan aplikasi yang serbaguna, ideal untuk skenario apa pun yang menuntut keandalan tinggi, manajemen termal yang sangat baik, dan kemampuan untuk menangani beban arus yang substansial.



Kustomisasi:

Layanan kustomisasi PCB Tembaga Berat kami mematuhi standar IPC-A-610 Kelas II-III yang ketat, memastikan kualitas dan keandalan tingkat atas untuk kebutuhan Papan Sirkuit Cetak Tembaga Berat (PCB) Anda. Dengan kemampuan canggih untuk mengakomodasi Ukuran Lubang Min 0,2 MM, kami menyediakan rekayasa presisi untuk memenuhi spesifikasi Anda yang tepat.

Rasakan daya tahan dan kinerja superior PCB Berlapis Tembaga kami dengan Masker Solder yang kokoh dalam Warna Biru, yang dirancang untuk melindungi sirkuit Anda dan meningkatkan umur panjangnya. Kami berkomitmen pada presisi, menawarkan Ruang Garis Minimum 3mil (0,075mm), memungkinkan desain yang rumit dan koneksi berdensitas tinggi.

Untuk lebih memastikan ketahanan PCB Anda, kami menerapkan ketebalan masker solder mulai dari 20-50UM, memberikan PCB Tembaga Berat Anda pertahanan ekstra terhadap faktor lingkungan dan tekanan mekanis. Pilih layanan kustomisasi produk kami untuk PCB yang tahan lama.



Dukungan dan Layanan:

Kami berkomitmen untuk menyediakan dukungan teknis dan layanan komprehensif untuk produk PCB Tembaga Berat kami. Tim insinyur dan spesialis teknis kami yang berpengalaman siap membantu dengan pertanyaan produk, pemecahan masalah, dan optimalisasi kinerja untuk memastikan PCB Tembaga Berat Anda memenuhi kebutuhan spesifik dan standar industri Anda.

Layanan kami meliputi, tetapi tidak terbatas pada, bantuan dengan tata letak desain, pemilihan material, manajemen termal, dan rekomendasi tumpukan. Kami juga menawarkan panduan tentang proses manufaktur PCB Tembaga Berat untuk mengoptimalkan keandalan dan daya tahan dalam aplikasi yang menuntut.

Untuk mendukung upaya pengembangan dan pemeliharaan Anda, kami menyediakan dokumentasi terperinci, termasuk lembar data teknis, catatan aplikasi, dan panduan praktik terbaik. Tujuan kami adalah membantu Anda mengurangi waktu siklus desain, meminimalkan biaya, dan mencapai kualitas serta kinerja tertinggi dari PCB Tembaga Berat Anda.

Jika Anda mengalami masalah atau memiliki pertanyaan mengenai PCB Tembaga Berat kami, tim dukungan kami berdedikasi untuk menyelesaikan kekhawatiran Anda dengan solusi yang cepat dan dapat ditindaklanjuti. Kami berupaya untuk perbaikan berkelanjutan dan menyambut umpan balik tentang produk dan layanan dukungan kami untuk melayani kebutuhan Anda dengan lebih baik.
