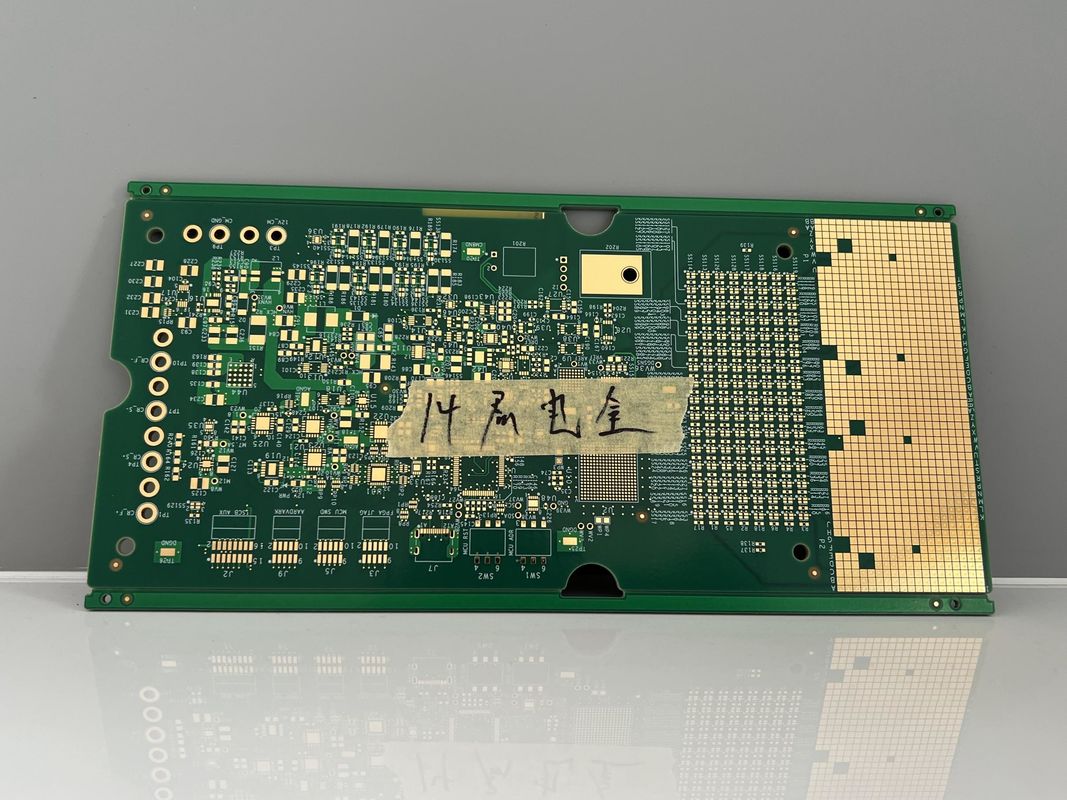

0.2mm-6.0mm Ketebalan Setiap Lapisan HDI PCB HASL/ENIG Immersion Perak

Deskripsi produk:

HDI Any Layer PCB mewakili puncak kemajuan teknologi dalam bidang desain dan pembuatan papan sirkuit cetak (PCB).PCB ini dibuat khusus untuk memenuhi permintaan yang meningkat untuk sistem interkoneksi miniatur yang dapat menangani perakitan kompleks dan kepadatan tinggiDengan fokus pada kinerja, keandalan, dan fleksibilitas, HDI Any Layer PCB dirancang untuk mendukung aplikasi elektronik yang paling menuntut.

Inti dari HDI Any Layer PCB adalah teknologi High Density Interconnect Any Layer, yang memungkinkan penempatan setiap lapisan langsung di atas yang lain tanpa batasan dalam urutan.Hal ini memberikan fleksibilitas yang tak tertandingi dalam desain sirkuit dan secara signifikan meningkatkan kinerja listrik produk akhir.Penggunaan interkoneksi lapisan apa pun meminimalkan kebutuhan akan beberapa lapisan sinyal, sehingga mengurangi ukuran PCB dan penggunaan bahan secara keseluruhan, yang sangat penting dalam dorongan saat ini menuju miniaturisasi.

PCB ini datang dengan berbagai berat tembaga, mulai dari ringan 0.5 oz untuk kuat 6 oz.Transmisi sinyal yang tepat atau kebutuhan untuk menangani beban arus tinggi, ada pilihan yang cocok tersedia.Kemampuan untuk memilih berat tembaga yang tepat memungkinkan desainer untuk secara hati-hati menyeimbangkan karakteristik termal PCB dengan persyaratan listrik sistem.

Ketika datang ke presisi dan memastikan keandalan koneksi, HDI Any Layer PCB membanggakan cincin ring minimal hanya 3mil.Tingkat detail yang halus ini sangat penting untuk sistem perakitan dengan kepadatan tinggi, dimana setiap pecahan milimeter penting dalam mencegah sirkuit pendek dan menjaga integritas jalur listrik.PCB ini mampu mendukung komponen yang sangat tajam., yang merupakan kebutuhan pada perangkat elektronik modern dan kompak.

Ketebalan PCB dapat bervariasi secara signifikan, dari tipis 0,2 mm hingga kokoh 6,0 mm, sehingga mengakomodasi berbagai kebutuhan produk.papan ramping untuk perangkat yang dapat dipakai atau tebal, PCB tahan lama untuk aplikasi bertenaga tinggi, HDI Any Layer PCB dapat disesuaikan untuk memenuhi persyaratan ini tanpa mengorbankan kualitas atau kinerja.

Memastikan setiap PCB bebas dari cacat sangat penting, itulah sebabnya HDI Any Layer PCB menjalani prosedur pengujian yang ketat, termasuk pengujian Flying Probe dan pengujian E.Metode pengujian ini merupakan bagian integral untuk mengkonfirmasi fungsi dan keandalan setiap PCB sebelum meninggalkan fasilitas manufakturDengan menggunakan teknik pengujian canggih seperti itu, HDI Any Layer PCB memberikan jaminan bahwa mereka akan melakukan seperti yang dimaksudkan dalam aplikasi akhir mereka.

Dalam hal penciptaan jejak konduktif, PCB ini mampu mendukung lebar garis minimum dan jarak hanya 3mil / 3mil.Resolusi yang luar biasa ini memungkinkan desain sirkuit yang sangat kompleks dalam area yang terkondensasi, yang merupakan atribut utama dari setiap sistem perakitan kepadatan tinggi. kemampuan garis halus dan jarak juga memungkinkan untuk rute sinyal yang lebih efisien, mengurangi cross-talk,dan peningkatan kinerja listrik secara keseluruhan, yang merupakan karakteristik penting dalam pengembangan sirkuit digital dan RF berkecepatan tinggi.

Singkatnya, HDI Any Layer PCB adalah pilihan unggul ketika datang ke solusi interkoneksi kepadatan tinggi.Mereka dirancang dengan cermat untuk menggabungkan sistem interkoneksi miniatur yang serbaguna dan kuatDengan fitur seperti berbagai berat tembaga, cincin cincin ultra-halus, pilihan ketebalan yang bervariasi, dan lebar garis presisi dan jarak,PCB ini disesuaikan untuk mendorong batas-batas apa yang mungkin dalam elektronik modernApakah untuk elektronik konsumen, perangkat medis, atau aplikasi aerospace,PCB HDI AnyLayer menawarkan keandalan dan kinerja yang diperlukan untuk mendorong inovasi dan memenuhi kompleksitas sistem elektronik yang terus meningkat.

Fitur:

• Nama produk: HDI PCB berlapis apa pun
• Pengendalian impedansi: Ya
• Waktu Pelaksanaan: 2-5 Hari
• Min. Ukuran Lubang Selesai: 0,1mm
• Lebar garis minimum / Jarak: 3mil / 3mil
• Jumlah Lapisan: Lapisan Apa pun
• Sistem Interkoneksi Miniatur: Dioptimalkan untuk kinerja lanjutan
• Any-Layer Interconnect Board: Fleksibilitas desain lengkap
• High-Density Interconnect Board: Peningkatan fungsionalitas pada jejak yang lebih kecil

Parameter teknis:

Aplikasi:

High-Density Interconnect (HDI) PCB Lapisan Apa pun berada di garis depan teknologi papan sirkuit cetak (PCB) modern karena kemampuannya untuk mendukung tata letak komponen yang kompleks dan kepadatan tinggi.Papan ini digunakan dalam berbagai aplikasi dan skenario di mana kendala ruang dan kinerja listrik sangat pentingHDI Any Layer PCB datang dengan beberapa pilihan untuk warna topeng solder, termasuk hijau, merah, biru, hitam, kuning, dan putih,memungkinkan kustomisasi dan mudah identifikasi selama proses perakitan dan pengujian.

Dengan ukuran lubang minimal 0,1 mm, HDI Any Layer PCB sangat ideal untuk aplikasi yang membutuhkan interkoneksi presisi tinggi, seperti dalam High-Density Integrated Circuit (HDIC) Interconnection Boards.Fitur ini memungkinkan penggabungan komponen pitch yang lebih halus dan jumlah I / O yang lebih tinggi dalam geometri yang lebih kecil, yang sangat penting untuk mikroelektronika canggih yang ditemukan di smartphone, tablet, dan perangkat portabel lainnya.

Kisaran ketebalan 0,2 mm sampai 6,0 mm menawarkan fleksibilitas untuk kebutuhan produk yang berbeda, dari perangkat portabel yang sangat tipis hingga peralatan komputasi dan industri yang lebih kuat.Spesifikasi cincin cincin minimal 3mil mendukung keandalan vias dalam desain HDI, memastikan koneksi yang stabil antara lapisan di bawah tekanan termal dan mekanik.

Penutupan permukaan yang tersedia untuk HDI Any Layer PCB termasuk Hot Air Solder Leveling (HASL), Electroless Nickel Immersion Gold (ENIG), Immersion Silver, dan Konservatif Solderasi Organik (OSP).Penutup ini tidak hanya melindungi permukaan tembaga dari oksidasi tetapi juga memastikan permukaan yang dapat dilas yang dapat diandalkan selama perakitan komponen.Fleksibilitas ini sangat penting dalam papan kabel dengan kepadatan tinggi di mana integritas sinyal dan keandalan jangka panjang sangat penting.

Aplikasi HDI Any Layer PCB mencakup berbagai industri termasuk kedirgantaraan, medis, otomotif, dan elektronik konsumen,dimana High-Density Wiring Boards sangat penting untuk miniaturisasi produk tanpa mengorbankan kinerjaDalam perangkat medis seperti alat pacu jantung, sifat kompak dan presisi tinggi dari HDI PCB memungkinkan untuk mengintegrasikan lebih banyak fungsi ke dalam paket yang lebih kecil,meningkatkan kenyamanan pasien dan kinerja perangkat.

Singkatnya, HDI Any Layer PCB adalah komponen kunci dalam desain elektronik modern, menawarkan interkoneksi kepadatan tinggi, kinerja yang kuat,dan serbaguna dalam aplikasi mulai dari perangkat konsumen portabel hingga teknologi penting di bidang kedirgantaraan dan medisKombinasi ukuran fitur kecil, berbagai warna topeng solder,dan pilihan akhir permukaan yang banyak membuat PCB ini pilihan penting bagi insinyur dan desainer yang ingin mendorong batas-batas miniaturisasi perangkat elektronik dan kompleksitas.

Pengaturan:

PCB HDI AnyLayer kami menawarkan layanan kustomisasi produk canggih untuk memenuhi persyaratan desain yang canggih.kami memastikan integritas sinyal untuk aplikasi Multilayer High-Density Printed Circuit Board Anda. Teknologi kami memungkinkan untuk Minimum Hole Size sebesar 0,1mm, memungkinkan desain High-Density Wiring Board yang mengakomodasi lebih banyak komponen di area yang kompak.

Kami menggunakan bahan FR-4 berkualitas tinggi untuk ketahanan dan keandalan, cocok untuk berbagai aplikasi High-Density Integrated Circuit Interconnection Board.Proses pengujian kami menyeluruh termasuk Test Probe Flying dan E-test untuk memastikan bahwa setiap PCB memenuhi standar kualitas yang ketat kami.

Untuk memenuhi kebutuhan elektronik modern, kami menawarkan teknologi garis halus dengan Lebar garis Minimal 3mil / 3mil,mendorong batas-batas apa yang mungkin dalam desain PCB dan memungkinkan untuk kompleksitas sirkuit yang lebih besar dan peningkatan fungsionalitas.

Dukungan dan Layanan:

PCB HDI Any Layer kami dirancang dengan teknologi interkoneksi kepadatan tinggi terbaru, memastikan kinerja listrik dan keandalan yang unggul bagi pelanggan kami.Kami menyediakan dukungan teknis dan layanan yang komprehensif untuk memastikan kepuasan penuh Anda dengan produk kami.

Dukungan teknis kami mencakup dokumentasi produk rinci, yang mencakup spesifikasi, instruksi penanganan, dan praktik terbaik untuk desain dan perakitan.kami menyediakan FAQ dan panduan pemecahan masalah untuk membantu Anda menyelesaikan masalah umum dengan cepat dan efisien.

Kami menawarkan layanan desain profesional untuk membantu Anda dalam mengoptimalkan tata letak PCB Anda untuk aplikasi HDI. tim insinyur berpengalaman kami dapat memberikan panduan pada desain tumpukan, melalui penempatan,dan pemilihan bahan untuk memaksimalkan kinerja Anda HDI PCB lapisan apa pun.

Untuk memastikan umur panjang dan kinerja PCB Anda, kami menyediakan layanan pengujian yang komprehensif, termasuk pengujian listrik, pengujian kontrol impedansi, dan analisis termal.Kami bekerja sama dengan Anda untuk menentukan parameter tes yang memenuhi kebutuhan spesifik Anda.

Untuk pertanyaan teknis atau bantuan, tim layanan pelanggan kami tersedia untuk memberikan dukungan cepat dan berpengetahuan.Kami berkomitmen untuk menyediakan Anda dengan sumber daya dan bantuan yang Anda butuhkan untuk membuat sebagian besar dari HDI Anda Setiap lapisan PCB.
