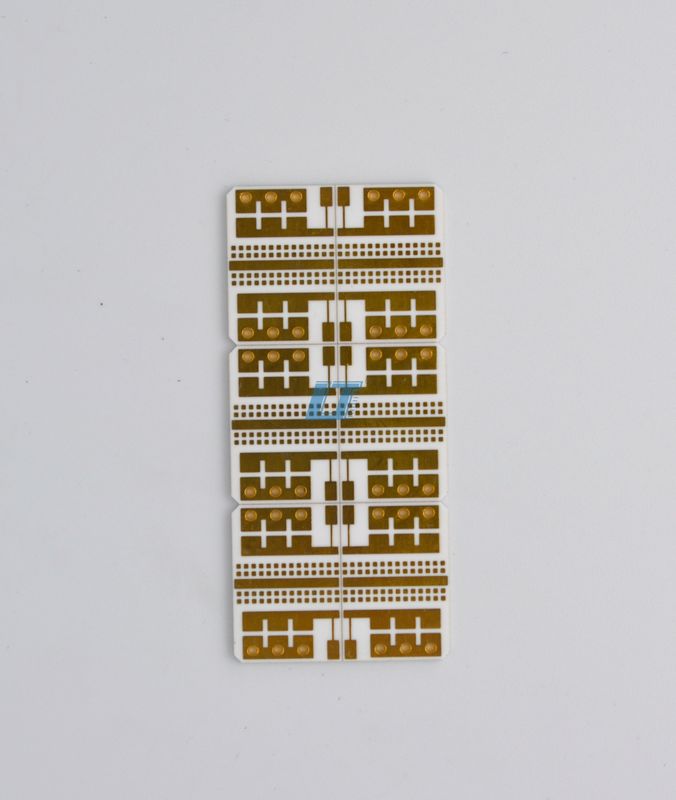

Kinerja tinggi ENIG Substrat Keramik Pcb Nikel Palladium GLOD Teknik permukaan

Kinerja tinggi ENIG Substrat Keramik Pcb Nikel Palladium GLOD Teknik permukaan

PCB substrat keramik berkinerja tinggi

PCB substrat keramik GLOD Permukaan

Papan sirkuit keramik berkinerja tinggi

Hubungi Kami
Minta Kutipan
Rincian produk
Ukuran:
2mm~200mm
Lebar garis Min/Jarak:
0,1 mm
Bahan:
Al2O3,ALN
Nama PCB:
Papan PCB Keramik Emas Perendaman
Teknik permukaan:
ENIG, GLOD nikel-paladium
Permukaan selesai:
Immersion Gold, nikel-palladium GLOD
Jenis Produk:
PCB & PCBAOEM,DFM
Ukuran PCB:
22mm*19mm
Menyoroti:

PCB substrat keramik berkinerja tinggi

,

PCB substrat keramik GLOD Permukaan

,

Papan sirkuit keramik berkinerja tinggi

Syarat Pembayaran & Pengiriman
Deskripsi Produk

ENIG Keramik PCB Board Nikel Palladium GLOD Teknik Permukaan

Deskripsi produk:

Papan PCB Keramik adalah canggih,papan sirkuit cetak (PCB) berkinerja tinggi yang dirancang dengan presisi dan disesuaikan untuk aplikasi yang membutuhkan konduktivitas termal dan isolasi listrik yang unggulIni bukan hanya PCB biasa; ini platform yang kuat dirancang untuk aplikasi elektronik yang paling menantang.Papan dibuat dari bahan Aluminium Oxide (Al2O3) atau Aluminium Nitride (ALN) berkualitas tinggi, dikenal karena sifat manajemen termal yang luar biasa.

Aluminium Nitride Ceramic PCB, terutama, menonjol dalam industri karena kemampuan konduktivitas termal yang mengesankan.170W/m·K ALN PCB keramik sangat cocok untuk aplikasi bertenaga tinggi dan suhu tinggiKinerja termal yang luar biasa ini sangat penting untuk menjaga integritas dan umur panjang komponen elektronik yang menghasilkan sejumlah besar panas selama operasi.

Selain itu, Keramik PCB Board memiliki konstanta dielektrik berkisar antara 6,0 hingga 10.0, yang merupakan indikasi kapasitasnya untuk menyimpan dan mengelola energi listrik secara efisien.Hal ini membuat ALN Keramik PCB pilihan yang sangat baik untuk RF dan aplikasi digital berkecepatan tinggi di mana menjaga integritas sinyal sangat pentingKonstan dielektrik yang tinggi juga berkontribusi pada miniaturisasi sirkuit tanpa mengorbankan kinerja, memungkinkan desain elektronik yang lebih kompak dan padat.

Dalam hal presisi manufaktur, produk ini memiliki lebar garis minimum / jarak 0,1 mm.Teknologi garis halus ini sangat penting untuk mengembangkan pola sirkuit yang rumit yang diperlukan untuk perangkat elektronik modern yang membutuhkan interkoneksi kepadatan tinggiTingkat presisi ini memastikan kinerja listrik yang dapat diandalkan dan memungkinkan fleksibilitas yang lebih besar dalam desain sirkuit yang kompleks.

Menekankan kualitas dan kepuasan pelanggan, Keramik PCB Board diproduksi dalam kerangka layanan satu atap yang komprehensif.Pendekatan ini mencakup segala sesuatu dari konsultasi desain awal untuk manufaktur akhir, memastikan bahwa setiap PCB memenuhi spesifikasi dan standar kualitas yang tepat yang diminta oleh klien. Layanan OEM dan DFM (Design for Manufacturability) juga tersedia,menyediakan pelanggan dengan fleksibilitas untuk menyesuaikan PCB mereka dengan kebutuhan aplikasi tertentu sambil mengoptimalkan biaya dan manufaktur.

Teknik permukaan yang digunakan dalam papan PCB Keramik termasuk ENIG (Electroless Nickel Immersion Gold) dan emas nikel-palladium (GLOD), yang memberikan permukaan yang sangat baik dan solderable.ENIG adalah finishing permukaan yang sangat terkenal di industri karena kepadatannya dan ketahanan terhadap oksidasi, membuatnya cocok untuk komponen yang halus.Nikel-palladium emas akhir menawarkan permukaan yang kuat yang memastikan koneksi listrik yang dapat diandalkan dan bermanfaat untuk aplikasi ikatan kawat.

ALN Keramik PCB dirancang untuk memenuhi standar kualitas dan keandalan tertinggi. manajemen termal yang luar biasa, konstanta dielektrik tinggi, kontrol lebar jalur yang tepat,dan finishing permukaan yang unggul membuat mereka pilihan yang ideal untuk berbagai aplikasi, termasuk kedirgantaraan, otomotif, pencahayaan LED, perangkat medis, dan peralatan frekuensi tinggi.Kemampuan produk untuk beradaptasi dengan proses OEM dan DFM semakin meningkatkan daya tariknya bagi bisnis yang mencari solusi khusus yang selaras dengan kebutuhan unik mereka.

Kesimpulannya, Keramik PCB Board adalah bukti kemajuan dalam bahan elektronik dan proses manufaktur.Ini merupakan lompatan signifikan di bidang PCB berkinerja tinggi, menawarkan kombinasi yang tak tertandingi dari efisiensi termal, kinerja listrik, dan presisi desain.PCB keramik ALN siap untuk melampaui harapan dari proyek elektronik yang paling menuntut.



Fitur:

  • Nama produk: Keramik PCB Board
  • Lapisan: 1-8 Lapisan
  • Ukuran PCB: 22mm*19mm
  • Lebar garis minimum / jarak: 0,1 mm
  • Konstan Dielektrik: 6,0-10.0
  • Bahan: Al2O3, ALN
  • PCB Substrat Keramik
  • Papan Keramik dengan Lapisan Lapisan Tembaga
  • Substrat logam terisolasi keramik


Parameter teknis:

Parameter Rincian
Suhu operasi -50°C sampai 150°C
Konduktivitas Termal 170 W/mK
Permukaan Selesai Perhiasan emas, nikel-palladium GLOD
Layanan Layanan satu atap / OEM, DFM
Jenis Produk PCB & PCBA OEM, DFM
Lapisan 1-8 Lapisan
Warna topeng solder Hitam
Teknik Permukaan ENIG, nikel-palladium GLOD
Bahan Al2O3, ALN
Lebar garis Min/Jarak 0.1mm


Aplikasi:

Papan PCB Keramik dengan atributnya yang mengesankan, seperti konstanta dielektrik 6,0-10.0, Opsi Surface Finished canggih seperti Immersion Gold dan nikel-palladium GLOD, warna Black Solder Mask yang ramping, Teknik Surface canggih termasuk ENIG dan nikel-palladium GLOD,dan kisaran suhu operasi -50°C sampai 150°C, menemukan aplikasinya dalam berbagai skenario dan kesempatan, karena manajemen termal dan keandalan yang unggul.

Salah satu skenario aplikasi utama untuk Keramik PCB Board, khususnya Keramik Board dengan Copper Clad Laminate, adalah dalam elektronik frekuensi tinggi di mana integritas sinyal sangat penting.Papan yang tinggi konstanta dielektrik membuatnya substrat yang ideal untuk amplifier RF, komponen gelombang mikro, dan antena dalam infrastruktur telekomunikasi. lingkungan ini membutuhkan bahan yang dapat menahan perubahan suhu yang cepat dan mempertahankan kinerja,yang ditangani oleh Keramik PCB Board dengan terampil.

Dalam bidang Keramik Thermal Management PCB, produk bersinar dalam teknologi pencahayaan LED.Kemampuan untuk beroperasi secara efisien pada suhu tinggi tanpa degradasi membuat PCB Keramik pilihan yang sangat baik untuk aplikasi LED di mana umur panjang dan konsistensi output cahaya sangat penting. LED bertenaga tinggi, yang cenderung menghasilkan panas dalam jumlah besar, mendapat manfaat dari kemampuan PCB Keramik untuk menghilangkan panas ini secara efektif,dengan demikian memperpanjang umur solusi pencahayaan.

Selain itu, PCB Keramik Hibrida adalah pilihan populer di industri otomotif, terutama untuk digunakan dalam unit kontrol mesin, sensor, dan konverter daya.Sifat kuat dari Keramik PCB Board, mampu mentolerir suhu ekstrim dan kondisi yang keras, memastikan keandalan dan fungsi di lingkungan otomotif yang menuntut.Ini termasuk aplikasi dalam kendaraan listrik di mana efisiensi dan manajemen termal adalah kunci kinerja.

Selain itu, di bidang kedirgantaraan dan pertahanan, Keramik PCB Board digunakan dalam sistem yang membutuhkan konduktivitas termal yang tinggi dan stabilitas termal.dan sistem radar mendapatkan keuntungan dari ketahanan papan terhadap kejut termal dan kemampuannya untuk bekerja secara konsisten di berbagai ketinggian dan suhu.

Akhirnya, di sektor medis, Keramik PCB Board digunakan dalam peralatan high-end seperti scanner dan mesin sinar-X.Persyaratan untuk presisi dan stabilitas dalam aplikasi ini tidak dapat dinegosiasikan, dan spesifikasi Keramik PCB Board memastikan bahwa ia dapat memenuhi kebutuhan ini, memberikan kinerja dan keandalan yang konsisten dalam perangkat medis kritis.

Singkatnya, Keramik PCB Board, dengan sifat manajemen termal yang luar biasa dan ketahanan,adalah komponen serbaguna yang melayani industri yang menuntut keandalan dan kinerja tinggi dalam kondisi ekstremPenggunaannya dalam teknologi komunikasi, pencahayaan, otomotif, kedirgantaraan, dan medis menggarisbawahi kemampuan dan kepercayaan yang dimiliki sektor-sektor ini terhadap kemampuannya.



Pengaturan:

PCB Keramik Thermal Management kami menawarkan kinerja yang kuat dengan kisaran suhu operasi dari -50 ° C hingga 150 ° C, memastikan keandalan dalam kondisi ekstrem.DFM, disesuaikan untuk memenuhi kebutuhan desain dan manufaktur khusus Anda.

Dengan warna topeng solder hitam yang ramping, PCB Keramik Hybrid kami tidak hanya memiliki kinerja yang luar biasa tetapi juga memiliki keunggulan estetika.menyediakan kualitas tinggi akhir dan interkoneksi yang andal.

Kami menyediakan layanan satu atap / OEM, DFM untuk PCB Keramik Tembaga Clad kami, memastikan bahwa setiap aspek kustomisasi produk ditangani dengan presisi dan perawatan,Dari konsepsi sampai kelahiran.



Dukungan dan Layanan:

Papan PCB Keramik kami dirancang untuk menawarkan kinerja yang superior untuk aplikasi yang membutuhkan konduktivitas termal yang tinggi dan isolasi listrik.Dukungan dan layanan teknis kami berkomitmen untuk memberikan bantuan komprehensif sepanjang siklus hidup produk, memastikan penggunaan optimal dari Keramik PCB Board.

Dukungan Teknis meliputi:

  • Bantuan dengan pemilihan produk yang sesuai dengan kebutuhan spesifik Anda.
  • Panduan tentang praktik terbaik untuk integrasi dewan dalam sistem Anda.
  • Saran tentang penanganan dan pemeliharaan untuk memperpanjang umur produk.
  • Dukungan pemecahan masalah untuk masalah yang terjadi selama operasi.
  • Pembaruan tentang kemajuan terbaru dan peningkatan teknologi papan PCB Keramik.

Layanan kami meliputi:

  • Solusi desain khusus yang disesuaikan dengan kebutuhan aplikasi unik Anda.
  • Layanan pembuatan prototipe untuk memvalidasi desain sebelum produksi skala penuh.
  • Produksi berkualitas tinggi dengan langkah-langkah kontrol kualitas yang ketat.
  • Pengiriman cepat dan dapat diandalkan untuk memastikan downtime minimal.
  • Dukungan pasca-penjualan untuk pertanyaan atau kekhawatiran yang mungkin timbul.

Kami berdedikasi untuk menyediakan Anda dengan tingkat tertinggi layanan dan dukungan untuk keramik PCB Board kami tim ahli siap untuk membantu Anda dengan kebutuhan teknis,memastikan kepuasan Anda dan keberhasilan proyek Anda.
