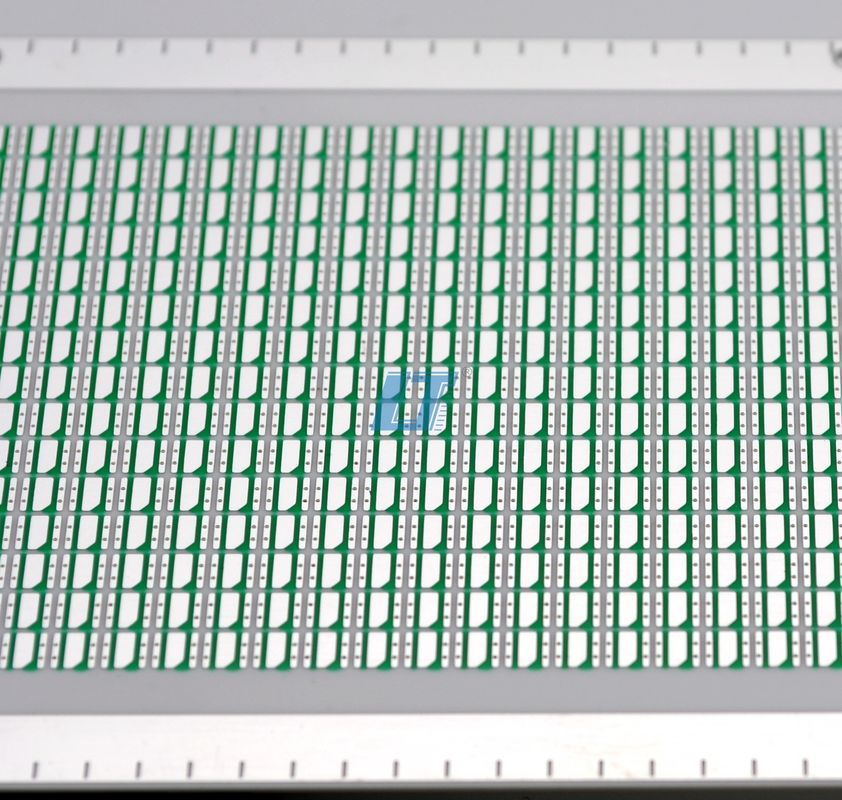

Papan PCB keramik tahan aus dengan DFM dan konduktivitas termal tinggi

Papan PCB keramik tahan aus dengan DFM dan konduktivitas termal tinggi

Papan PCB Keramik Dengan DFM

PCB substrat keramik Dengan DFM

Papan PCB Keramik yang tahan aus

Hubungi Kami
Minta Kutipan
Rincian produk
Lebar garis Min/Jarak:
0,1 mm
Layanan:
Layanan Satu Atap/OEM,DFM
Permukaan selesai:
Immersion Gold, nikel-palladium GLOD
Teknik permukaan:
ENIG, GLOD nikel-paladium
konstanta dielektrik:
6.0-10.0
Ukuran PCB:
22mm*19mm
Ukuran:
2mm~200mm
Konduktivitas termal:
170 W/mK
Menyoroti:

Papan PCB Keramik Dengan DFM

,

PCB substrat keramik Dengan DFM

,

Papan PCB Keramik yang tahan aus

Syarat Pembayaran & Pengiriman
Deskripsi Produk

0.1mm Min Line Width/Spacing Keramik PCB Board dengan DFM dan Konduktivitas Termal Tinggi

Deskripsi produk:

Papan PCB Keramik berdiri di puncak teknologi papan sirkuit elektronik, mewujudkan perpaduan sempurna daya tahan dan kinerja tinggi.Produk ini dirancang dengan cermat untuk memenuhi kebutuhan elektronik high-end di mana manajemen termal sangat pentingDengan kisaran suhu operasi dari -50°C sampai 150°C, PCB ini dirancang untuk menahan kondisi ekstrem, menjadikannya solusi ideal untuk aplikasi di lingkungan yang menuntut.

Dibangun dari bahan premium seperti Aluminium Oxide (Al2O3) dan Aluminium Nitride (ALN), Keramik PCB Board menampilkan sifat termal yang luar biasa.Al2O3 terkenal dengan kemampuan isolasi listriknya, sementara ALN dirayakan karena konduktivitas termalnya yang luar biasa, yang sangat penting dalam disipasi panas.Kombinasi bahan ini memastikan bahwa Keramik PCB Board tidak hanya kuat tetapi juga sangat efisien dalam mengelola tegangan termal.

Dimensi papan PCB Keramik ini berkisar dari 2mm yang kompak hingga 200mm yang luas, mengakomodasi berbagai spesifikasi desain dan aplikasi.Apakah itu untuk perangkat elektronik skala kecil atau komponen industri besar, PCB ini menawarkan ukuran substrat yang sempurna untuk memenuhi kebutuhan Anda.

Fleksibilitas dalam desain ditingkatkan lebih lanjut dengan opsi 1 sampai 8 lapisan, memberikan ruang yang cukup untuk sirkuit dan komponen yang kompleks.Struktur berlapis-lapis memungkinkan kepadatan interkoneksi yang lebih tinggi, membuat Keramik PCB Board substrat pilihan untuk elektronik canggih di mana ruang adalah premi.Keanekaragaman ini dalam lapisan membuka banyak kemungkinan bagi insinyur desain elektronik untuk berinovasi tanpa batasan.

Salah satu fitur yang paling menarik dari Keramik PCB Board adalah konduktivitas termalnya, yang membanggakan 170 W / mK yang mengesankan.Konduktivitas termal tinggi ini PCB keramik memastikan bahwa panas yang dihasilkan oleh komponen elektronik dengan cepat dan efisien ditransfer dari bagian-bagian penting, sehingga meningkatkan kinerja dan umur panjang perangkat. Karakteristik ini memposisikan Keramik PCB Board sebagai solusi Keramik Thermal Management PCB terkemuka di pasar.

Konduktivitas termal yang tinggi PCB keramik tidak hanya efektif dalam mengelola panas tetapi juga berkontribusi untuk mengurangi jejak termal keseluruhan sistem.PCB ini membantu menjaga suhu operasi yang optimal, yang penting untuk keandalan dan stabilitas sistem elektronik Kemampuan manajemen termal yang unggul dari Keramik PCB Board menjadikannya pilihan utama untuk aplikasi seperti LED bertenaga tinggi,Konverter daya, dan elektronik otomotif, di mana disipasi panas adalah perhatian yang signifikan.

Selain itu, sifat material komposisi PCB Keramik memastikan bahwa ia tahan terhadap kejutan termal, korosi kimia, dan keausan mekanis.Ketahanan seperti itu sangat penting dalam aplikasi di mana PCB terkena bahan kimia yang keras atau mengalami fluktuasi suhu yang seringDaya tahan dari Keramik PCB Board diterjemahkan ke dalam jangka hidup yang lebih lama untuk perangkat yang didukung, mengurangi biaya pemeliharaan dan waktu henti.

Kesimpulannya, Keramik PCB Board adalah lambang sirkuit berkinerja tinggi.kombinasi dengan konduktivitas termal tinggi dan konfigurasi multi-lapisanSebagai PCB Keramik Pengelolaan Panas, ini merupakan solusi yang dapat diandalkan untuk mengelola panas dalam elektronik yang kompleks,memastikan bahwa perangkat tidak hanya memenuhi tetapi melampaui harapan kinerjaPapan PCB Keramik benar-benar merupakan landasan dalam kemajuan PCB Keramik konduktivitas termal tinggi, menetapkan standar baru untuk keunggulan dalam desain komponen elektronik.



Fitur:

  • Nama produk: Keramik PCB Board
  • Jenis produk: PCB&PCBAOEM, DFM
  • Permukaan Selesai: Emas Immersi, Nikel-Palladium GLOD
  • Bahan: Al2O3, ALN
  • Ukuran PCB: 22mm*19mm
  • Rentang ukuran: 2mm~200mm
  • Teknologi: PCB Substrat Keramik, DBC (Tembaga Ikatan Langsung), DPC (Tembaga Lapisan Langsung)
  • Jenis PCB Keramik Lanjutan: LTCC (keramik dengan suhu rendah), HTCC (keramik dengan suhu tinggi)
  • Fitur Khusus: PCB Komposit Keramik Kaca


Parameter teknis:

Parameter Spesifikasi
Warna topeng solder Hitam
Lapisan 1-8 Lapisan
Ukuran Pcb 22mm*19mm
Suhu operasi -50°C sampai 150°C
Konduktivitas Termal 170 W/mK
Teknik Permukaan ENIG, nikel-palladium GLOD
Jenis Produk PCB&PCBAOEM, DFM
Bahan Al2O3, ALN
Permukaan Selesai Perhiasan emas, nikel-palladium GLOD
Ukuran 2mm~200mm


Aplikasi:

Keramik Printed Circuit Board (PCB) yang terbuat dari bahan berkualitas tinggi seperti Al2O3 dan ALN (Aluminium Nitride) adalah komponen penting untuk berbagai aplikasi teknologi tinggi.Konduktivitas termal yang luar biasa dari papan ini, berdiri pada 170 W/mK, membuatnya ideal untuk skenario di mana disipasi panas adalah sangat penting.Tembaga yang dilapisi langsung (DPC), Low-temperature Co-fired Ceramic (LTCC), dan High-temperature Co-fired Ceramic (HTCC), masing-masing dirancang untuk memenuhi persyaratan aplikasi yang berbeda.

Dengan penyediaan layanan one-stop dan solusi Original Equipment Manufacturer (OEM), serta dukungan Design for Manufacturability (DFM),PCB keramik ini sangat cocok untuk industri yang membutuhkan tingkat tinggi kustomisasi dan teknik presisiLebar jalur minimal dan kemampuan jarak 0,1 mm memastikan interkoneksi kepadatan tinggi dan desain kompak, yang penting dalam perangkat elektronik modern.Teknik permukaan seperti Elegtrolless Nickel Immersion Gold (ENIG) dan Nikel-Palladium Gold (GLOD) memberikan finishing yang handal dan tahan lama yang penting untuk kinerja jangka panjang.

Common application occasions for Ceramic PCBs include high-frequency electronics where DBC and DPC technologies are particularly beneficial due to their excellent electrical insulation properties and thermal stabilityDalam industri aerospace dan pertahanan, ketahanan papan LTCC dan HTCC sangat penting untuk peralatan yang harus menahan kondisi lingkungan yang ekstrim.bidang medis menggunakan PCB keramik ini untuk peralatan diagnostik dan pengobatan di mana presisi dan keandalan tidak dapat dinegosiasikan.

Selain itu, industri otomotif semakin mengadopsi papan sirkuit cetak keramik untuk sensor dan unit kontrol karena kemampuan mereka untuk beroperasi secara andal di bawah variasi suhu tinggi.Elektronika daya, pencahayaan LED, dan sistem pendinginan semikonduktor juga sangat bergantung pada kemampuan manajemen termal yang unggul dari papan ini.Dengan tren miniaturisasi yang sedang berlangsung dan kebutuhan untuk disipasi panas yang efisien dalam perangkat elektronik, skenario aplikasi untuk PCB keramik berkembang, menjadikan mereka sebagai landasan dalam kemajuan teknologi modern.



Pengaturan:

Kami menawarkan layanan kustomisasi produk premium untuk Papan PCB Keramik kami, memastikan bahwa kebutuhan spesifik Anda terpenuhi dengan presisi.

Warna topeng solder:Pilih topeng solder hitam yang ramping untuk memberikan PCB Substrat Keramik Anda finish profesional dan estetis.

Layanan:Manfaatkan solusi One-Stop Service / OEM, DFM yang komprehensif kami, yang dirancang untuk merampingkan proses manufaktur PCB Keramik Dielektrik Anda dari konsep hingga penyelesaian.

Ukuran:Sesuaikan dimensi Keramik PCB Board Anda, dengan ukuran mulai dari 2mm hingga 200mm, untuk sesuai dengan aplikasi Anda dengan sempurna.

Lebar garis minimum/Jarak:Mencapai desain yang rumit dengan kemampuan kami untuk menangani Min Line Width / Spacing sehalus 0,1mm, ideal untuk tata letak Substrat Logam Keramik Terisolasi yang kompleks dan kepadatan tinggi.

Konduktivitas termal:Memastikan disipasi panas yang unggul dengan nilai Konduktivitas Termal 170 W/mK, menjadikannya pilihan yang sangat baik untuk aplikasi bertenaga tinggi dan suhu tinggi.



Dukungan dan Layanan:

Papan PCB Keramik dirancang untuk memberikan kinerja tinggi dan keandalan untuk aplikasi yang menuntut.Produk kami dukungan teknis dan layanan didedikasikan untuk memastikan bahwa Anda dapat membuat sebagian besar Keramik PCB Board Anda dengan percaya diri dan mudahKami menyediakan layanan dukungan yang komprehensif untuk mengatasi masalah yang mungkin Anda hadapi dan untuk membantu mengoptimalkan kinerja produk Anda.

Dukungan teknis kami mencakup bantuan pemecahan masalah, panduan tentang praktik terbaik untuk penanganan dan penggunaan papan, dan rekomendasi untuk manajemen termal dan proses pengelasan.Kami memahami pentingnya meminimalkan waktu istirahat, sehingga para ahli kami berkomitmen untuk memberikan solusi cepat dan efektif untuk setiap tantangan teknis yang mungkin Anda hadapi.

Selain itu, kami menawarkan berbagai layanan untuk mendukung siklus hidup Keramik PCB Board Anda.dan saran tentang peningkatan atau peningkatan untuk memastikan produk Anda tetap di garis depan teknologiTujuan kami adalah untuk menyediakan Anda dengan sumber daya dan dukungan yang diperlukan untuk pengalaman yang lancar dan sukses dengan Papan PCB Keramik kami.

Harap dicatat bahwa dukungan dan layanan teknis kami tunduk pada syarat layanan kami dan mungkin memerlukan bukti pembelian atau pendaftaran produk Anda.Kami berdedikasi untuk kepuasan Anda dan di sini untuk membantu Anda memaksimalkan manfaat dari Keramik PCB Board Anda.
